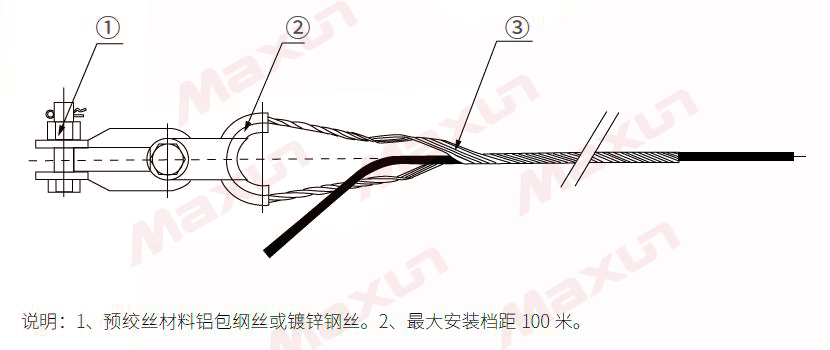

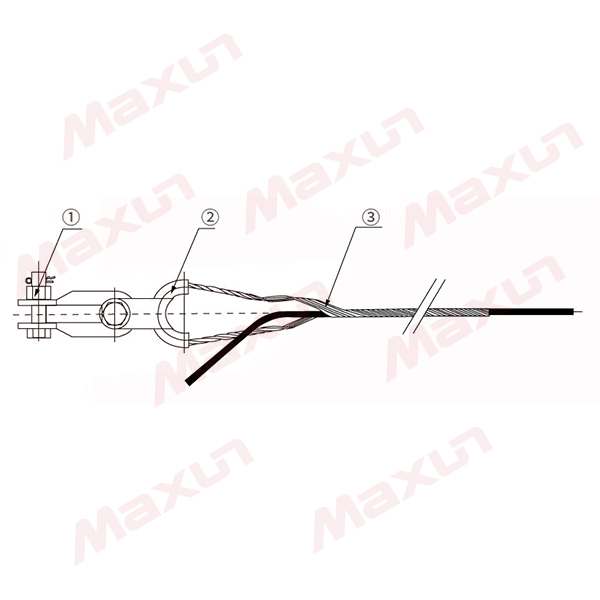

ADSS 光缆用小张力耐张线夹

预绞式间隔棒(Helical Rod Spacer) 是一种分裂导线使用的间隔棒；适合双分裂导线的安装使用。
1、U 形挂环
2、心形环
3、耐张线夹预绞丝
表1.1 规格

规格	适用缆径（mm）	绞丝长度(mm)	重量 (kg)	通用配置
				挂板	心形环
ANJ0950	9.0 - 9.5	800	0.38	U-7	TC-04
ANJ1050	9.6 - 10.5	850	0.49	U-7	TC-04
ANJ1160	10.6 - 11.6	900	0.52	U-7	TC-04
ANJ1280	11.7 - 12.8	960	0.65	U-7	TC-04
ANJ1410	12.9 - 14.1	1080	0.82	U-7	TC-04
ANJ1560	14.2 - 15.6	1160	1.22	U-7	TC-07
ANJ1700	15.7 - 17.0	1160	1.22	U-7	TC-07

注：1、规格中前三个字母表示产品类型，如ANJ 表示ADSS 小张力耐张线夹。
2、以上配置为通用配置，如用其它连接金具请参阅附录，并特别说明。
3、以上未列出公司全部产品，如有需求可咨询公司技术部。

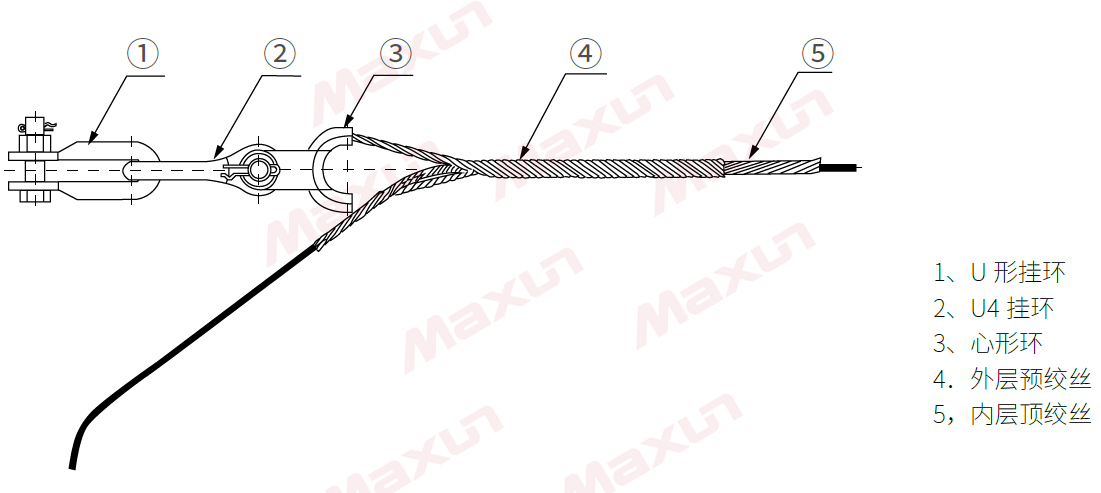

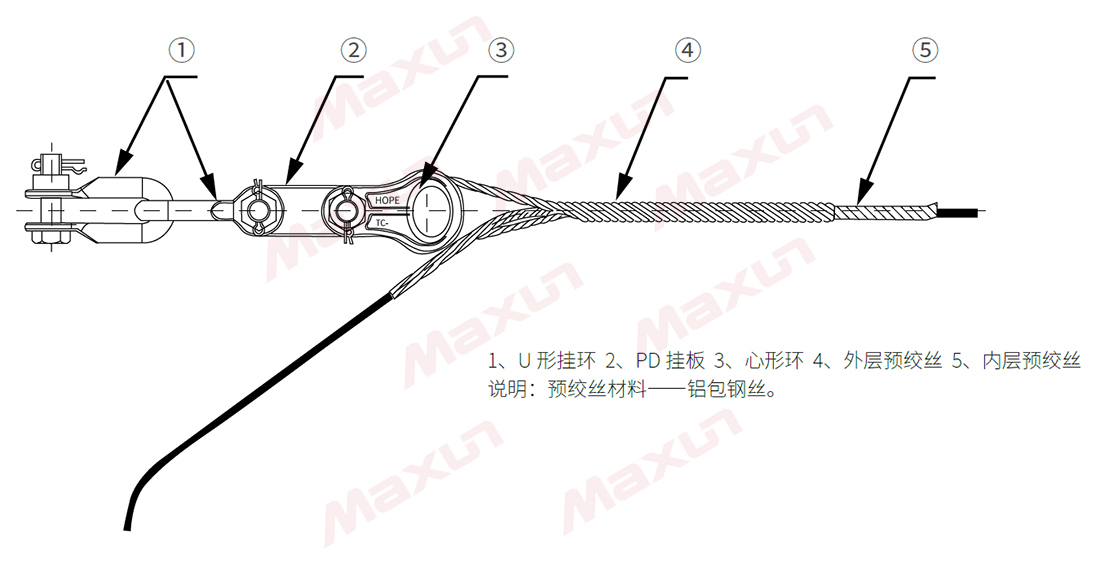

ADSS 光缆用中张力及大张力耐张线夹

表2.1 规格

规格	适用缆径 （mm）	握紧力 (KN)	适用档距 (m)	外层长度 （mm）	内层长度 (mm)	重量 (kg)	通用配置
							挂板（直角挂环）	心形环	U 型挂环
ANY0940020	8.6-9.4	20	200/300	800	1100	0.88	ZH-7	TC04	U-7
ANY1010020	9.5-10.1	20	200/300	800	1100	1.02	ZH-7	TC04	U-7
ANY1070020	10.2-10.7	20	200/300	800	1100	1.06	ZH-7	TC04	U-7
ANY1140020	10.8-11 .4	20	200/300	800	1100	1.08	ZH-7	TC04	U-7
ANY1220020	11.5-12.2	20	200/300	800	1100	1.35	ZH-7	TC07	U-7
ANY1290020	12.3-12.9	20	200/300	800	1100	1.38	ZH-7	TC07	U-7
ANY1370020	13.0-13.7	20	200/300	800	1100	1.54	ZH-7	TC07	U-7
ANY1460020	13.8-14.6	20	200/300	800	1100	1.57	ZH-7	TC07	U-7
ANY1550020	14.7-15.5	20	200/300	800	1100	1.6	ZH-7	TC07	U-7
ANY0940030	8.6-9.4	30	300/400	1100	1400	1.17	ZH-7	TC07	U-7
ANY1010030	9.5-10.1	30	300/400	1100	1400	1.35	ZH-7	TC07	U-7
ANY1070030	10.2-10.7	30	300/400	1100	1400	1.4	ZH-7	TC07	U-7
ANY1140030	10.8-11.4	30	300/400	1100	1400	1.43	ZH-7	TC07	U-7
ANY1220030	11.5-12.2	30	300/400	1100	1400	1.8	ZH-7	TC07	U-7
ANY1290030	12.3-12.9	30	300/400	1100	1400	1.84	ZH-7	TC07	U-7
ANY1370030	13.0-13.7	30	300/400	1100	1400	2.04	ZH-7	TC07	U-7
ANY1460030	13.8-14.6	30	300/400	1100	1400	2.08	ZH-7	TC07	U-7
ANY1550030	14.7-15.5	30	300/400	1100	1400	2.12	ZH-7	TC07	U-7
ANY1220040	11.5-12.2	40	400/500	1260	1800	2.14	PD-7	TC07	U-7/2
ANY1290040	12.3-12.9	40	400/500	1260	1800	2.19	P0-7	TC07	U-7/2
ANY1370040	13.0-13.7	40	400/500	1260	1800	2.44	PD-7	TC07	U-7/2
ANY1460040	13.8-14.6	40	400/500	1260	1800	2.49	PD-7	TC07	U-7/2
ANY1550040	14.7-15.5	40	400/500	1260	1800	2.54	PD-7	TC07	U-7/2
ANY1650040	15.6-16.5	40	400/500	1260	1800	2.92	PD-7	TC07	U-7/2
ANY1370050	13.0-13.7	50	500/600/700	1400	2000	2.7	PD-7	TC07	U-7/2
ANY1460050	13.8-14.6	50	500/600/700	1400	2000	2.76	PD-7	TC07	U-7/2
ANY1550050	14.7-15.5	50	500/600/700	1400	2000	2.81	PD-7	TC07	U-7/2
ANY1650050	15.6-16.5	50	500/600/700	1400	2000	3.23	PD-7	TC07	U-7/2
ANY1370060	13.0-13.7	60	600/700/800	1560	2200	2.98	PD-7	TC07	U-7/2
ANY1460060	13.8-14.6	60	600/700/800	1560	2200	3.04	PD-7	TC07	U-7/2
ANY1550060	14.7-15.5	60	600/700/800	1560	2200	3.11	PD-7	TC07	U-7/2
ANY1650060	15.6-16.5	60	600/700/800	1560	2200	3.57	PD-7	TC07	U-7/2
ANY1460070	13.8-14.6	70	700/800/900	2400	2400	3.2	PD-7	TC07	U-7/2
ANY1550070	14.7-15.5	70	700/800/900	2400	2400	3.27	PD-7	TC07	U-7/2
ANY1650070	15.6-16.5	70	700/800/900	2400	2400	3.77	PD-7	TC07	U-7/2
ANY1750070	16.6-17.5	70	700/800/900	2400	2400	4.12	PD-7	TC07	U-7/2
ANY1870070	17.6-18.7	70	700/800/900	2400	2400	4.64	PD-7	TC07	U-7/2
ANY1550080	14.7-15.5	80	800/900/1000	3000	3000	4.08	PD-10	TC10	U-10/2
ANY1650080	15.6-16.5	80	800/900/1000	3000	3000	4.71	PD-10	TC10	U-10/2
ANY1750080	16.6-17.5	80	800/900/1000	3000	3000	5.14	PD-10	TC10	U-10/2
ANY1870080	17.6-18.7	80	800/900/1000	3000	3000	5.79	PD-10	TC10	U-10/2
ANY1650100	15.6-16.5	100	1000	4000	4000	7.02	PD-10	TC10	U-10/2
ANY1750100	16.6-17.5	100	1000	4000	4000	7.22	PD-10	TC10	U-10/2
ANY1870100	17.6-18.7	100	1000	4000	4000	7.91	PD-10	TC10	U-10/2

注：1、以上配置为通用配置，如用其它连接金具请参阅附录，并特别说明。
2、以上未列出公司全部产品，如有需求可咨询公司技术部。

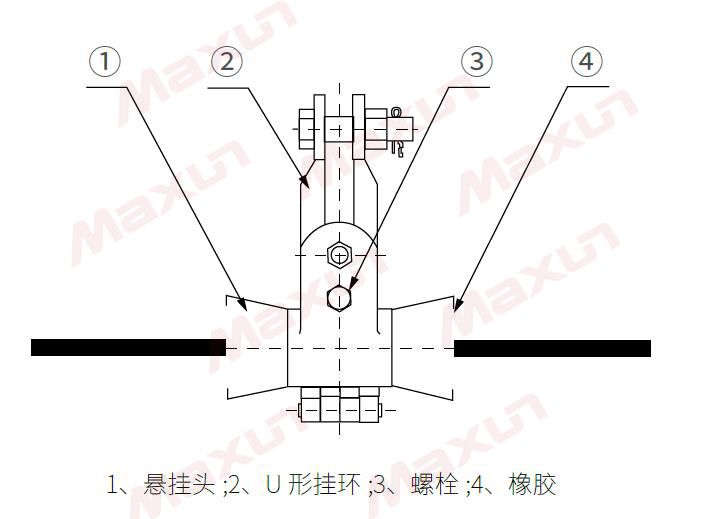

ADSS 光缆用切线线夹

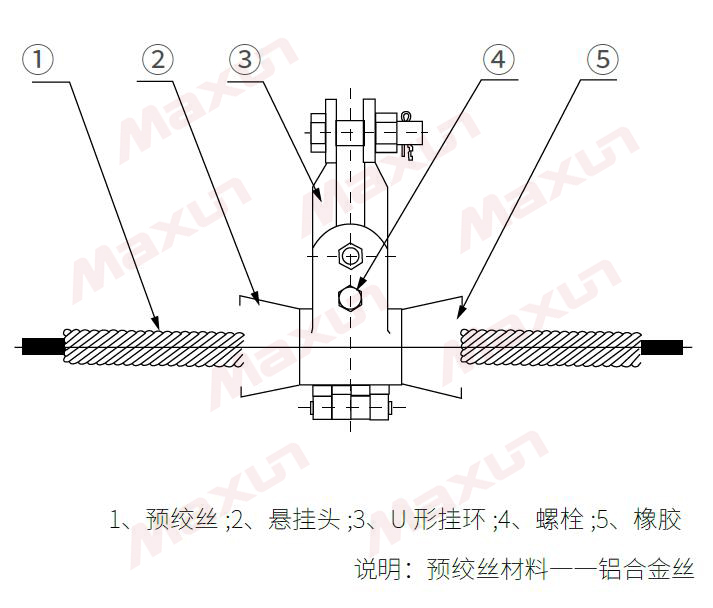

ADSS 光缆用单层预绞丝悬垂线夹

表3.1 规格：( 线夹破断强度不小于30KN)

产品名称	规格	适用缆径 （mm）	绞丝长度 (mm)	重量 (kg)	通用配置		适用档距(m)
					悬挂头／重量(kg)	挂板
ADSS 切线线夹	AXQ1110	9.0-11.1	0	0	XGT-02-111	U-7	100
	AXQ1330	11.2-13.3	0	0	XGT-02-133	U-7	100
	AXQ1550	13.4-15.5	0	0	XGT-02-155	U-7	100
ADSS 单层预绞丝 悬垂线夹	AXDl010	9.7-10.1	800	0.3	XGT-02-197	U-7	200
	AXD1060	10.2-10.6	800	0.3	XGT-02-197	U-7	200
	AXD1110	10.7-11.1	800	0.3	XGT-02-197	U-7	200
	AXD1160	11.2-11.6	800	0.33	XGT-02-219	U-7	200
	AXD1170	11.7-11.7	800	0.33	XGT-02-219	U-7	200
	AXD1200	11.8-12.0	860	0.36	XGT-02-219	U-7	200
	AXD1270	12.1-12.7	860	0.36	XGT-02-219	U-7	200
	AXD1290	12.8-12.9	900	0.41	XGT-02-219	U-7	200
	AXD1360	13.0-13.6	900	0.41	XGT-02-219	U-7	200
	AXD1410	13.7-14.1	900	0.41	XGT-02-241	U-7	200
	AXD1430	14.2-14.3	1000	0.5	XGT-02-241	U-7	200
	AXD1450	14.4-14.5	1000	0.5	XGT-02-241	U-7	200
	AXD1510	14.6-15.1	1000	0.5	XGT-02-241	U-7	200

ADSS 光缆用悬垂线夹

（用于档距小于或等于400 米，单层预绞丝设计）配置表

规格	适用缆径 （mm）	绞丝长度 (mm)	重量 (kg)	通用配置			适用档距(m)
				悬挂头	连接金具
AXYD0960300	9.0-9.6	1040	0.38	XGT-02		U-7	200/300
AXYD1010300	9.7-10.1	1040	0.40	XGT-02		U-7	200/300
AXYD1060300	10.2-10.6	1040	0.41	XGT-02		U-7	200/300
AXYD1110300	10.7-11.1	1040	0.44	XGT-02		U-7	200/300
AXYD1160300	11.2-11.6	1060	0.45	XGT-02		U-7	200/300
AXYD1200300	11.7-12.0	1080	0.95	参照表16.3 悬挂头适用缆径对照表	ZH-7	U-7	200/300
AXYD1270300	12.1-12.7	1115	0.96		ZH-7	U-7	200/300
AXYD1290300	12.8-12.9	1145	1.08		ZH-7	U-7	200/300
AXYD1360300	13.0-13.6	1180	1.15		ZH-7	U-7	200/300
AXYD1410300	13.7-14.1	1210	1.15		ZH-7	U-7	200/300
AXYD1430300	14.2-14.3	1230	1.27		ZH-7	U-7	200/300
AXYD1450300	14.4-14.5	1260	1.32		ZH-7	U-7	200/300
AXYD1510300	14.6-15.1	1270	1.37		ZH-7	U-7	200/300
AXYD1200400	11.7-12.0	1200	1.07		ZH-7	U-7	300/400
AXYD1270400	12.1-12.7	1240	1.15		ZH-7	U-7	300/400
AXYD1290400	12.8-12.9	1270	1.20		ZH-7	U-7	300/400
AXYD1360400	13.0-13.6	1305	1.28		ZH-7	U-7	300/400
AXYD1410400	13.7-14.1	1345	1.29		ZH-7	U-7	300/400
AXYD1430400	14.2-14.3	1370	1.43		ZH-7	U-7	300/400
AXYD1450400	14.4-14.5	1380	1.46		ZH-7	U-7	300/400
AXYD1510400	14.6-15.1	1410	1.53		ZH-7	U-7	300/400

表4.1 规格( 线夹破断强度不小于70KN，握力不小于光缆的额定抗拉强度的10%-20%)

规格	适用缆径 （mm）	外层长度 (mm)	内层长度 (mm)	重量 (kg)	通用配置		适用档距(m)
					悬挂头	连接金具
AXY 0960 300	9.0-9.6	1060	1500	1.45	参照表 16.3 悬挂头适用 缆径对照表	参照附录一 对照表选配	200/300
AXY l010 300	9.7-10.1	1060	1500	1.45			200/300
AXY 1060 300	10.2-10.6	1060	1500	1.51			200/300
AXY 1110 300	10.7-11.1	1060	1500	1.51			200/300
AXY 1160 300	11.2-11.6	1080	1540	1.63			200/300
AXY 1170 300	11.7-11.7	1080	1540	1.71			200/300
AXY 1200 300	11.8-12.0	1160	1680	1.86			200/300
AXY 1270 300	12.1-12.7	1160	1680	1.86			200/300
AXY 1290 300	12.8-12.9	1160	1680	2.04			200/300
AXY 1360 300	13.0-13.6	1250	1800	2.21			200/300
AXY 1410 300	13.7-14.1	1250	1800	2.21			200/300
AXY 1430 300	14.2-14.3	1250	1800	2.21			200/300
AXY 1450 300	14.4-14.5	1250	1800	2.32			200/300
AXY 1510 300	14.6-15.1	1250	1800	2.4			200/300
AXY0960400	9.0-9.6	1070	1720	1.22			300/400
AXY1010400	9.7-10.1	1070	1720	1.22			300/400
AXY1060400	10.2-10.6	1070	1720	1.27			300/400
AXY1110400	10.7-11.1	1070	1720	1.27			300/400
AXY1160400	11.2-11.6	1090	1720	1.34			300/400
AXY1170400	11.7-11.7	1100	1600	1.76			300/400
AXY1200400	11.8-12.0	1200	1720	1.90			300/400
AXY1270400	12.1-12.7	1200	1720	1.91			300/400
AXY1290400	12.8-12.9	1200	1720	2.08			300/400
AXY1360400	13.0-13.6	1300	1840	2.25			300/400
AXY1410400	13.7-14.1	1300	1840	2.25			300/400
AXY1430400	14.2-14.3	1300	1840	2.44			300/400
AXY1450400	14.4-14.5	1300	1840	2.44			300/400
AXY1510400	14.6-15.1	1300	1840	2.44			300/400
AXY1270500	12.1-12.7	1260	1760	2.00			400/500
AXY1290500	12.8-12.9	1260	1760	2.22			400/500
AXY1360500	13.0-13.6	1300	1860	2.32			400/500
AXY1410500	13.7-14.1	1300	1860	2.32			400/500
AXY1430500	14.2-14.3	1300	1860	2.32			400/500
AXY1450500	14.4-14.5	1360	1940	2.54			400/500
AXY1510500	14.6-15.1	1360	1940	2.64			400/500
AXY1580500	15.2-15.8	1360	1940	2.64			400/500
AXY1600500	15.9-16.0	1420	2040	2.87			400/500
AXY1690500	16.1-16.9	1420	2040	2.87			400/500
AXY1270600	12.1-12.7	1300	1800	2.03			500/600
AXY1290600	12.8-12.9	1300	1800	2.23			500/600
AXY1360600	13.0-13.6	1360	1920	2.34			500/600
AXY1410600	13.7-14.1	1360	1920	2.35			500/600
AXY1430600	14.2-14.3	1360	1920	2.55			500/600
AXY1450600	14.4-14.5	1400	2000	2.63			500/600
AXY1510600	14.6-15.1	1400	2000	2.63			500/600
AXY1580600	15.2-15.8	1400	2000	2.63			500/600
AXY1600600	15.9-16.0	1520	2120	2.92			500/600
AXY1690600	16.1-16.9	1520	2120	2.92			500/600
AXY1430800	14.2-14.3	1460	2060	2.73			700/800
AXY1450800	14.4-14.5	1460	2120	2.77			700/800
AXY1510800	14.6-15.1	1460	2120	2.77			700/800
AXY1580800	15.2-15.8	1480	2120	2.79			700/800
AXY1600800	15.9-16.0	1580	2200	3.04			700/800
AXY1690800	16.1-16.9	1580	2200	3.04			700/800
AXY1730800	17.0-17.3	1580	2200	3.28			700/800
AXY1800800	17.4-18.0	1580	2200	3.28			700/800
AXY15801000	15.2-15.8	1560	2340	3.00			900/1000
AXY16001000	15.9-16.0	1680	2590	3.37			900/1000
AXY16901000	16.1-16.9	1680	2590	3.37			900/1000
AXY17301000	17.0-17.3	1680	2590	3.63			900/1000
AXY18001000	17.4-18.0	1680	2590	3.63			900/1000
AXY18801000	18.1-18.8	1680	2590	3.63			900/1000

注：1、单悬垂线夹最大单边悬垂角为15-18，双悬垂线夹最大单边悬垂角为30-36。
      2、连接金具通用配置为U-7、ZH-7．如配置其它连接金具请参阅附录，并特别说明。
      3、以上未列出公司全部产品，如有需求可咨询公司技术部。

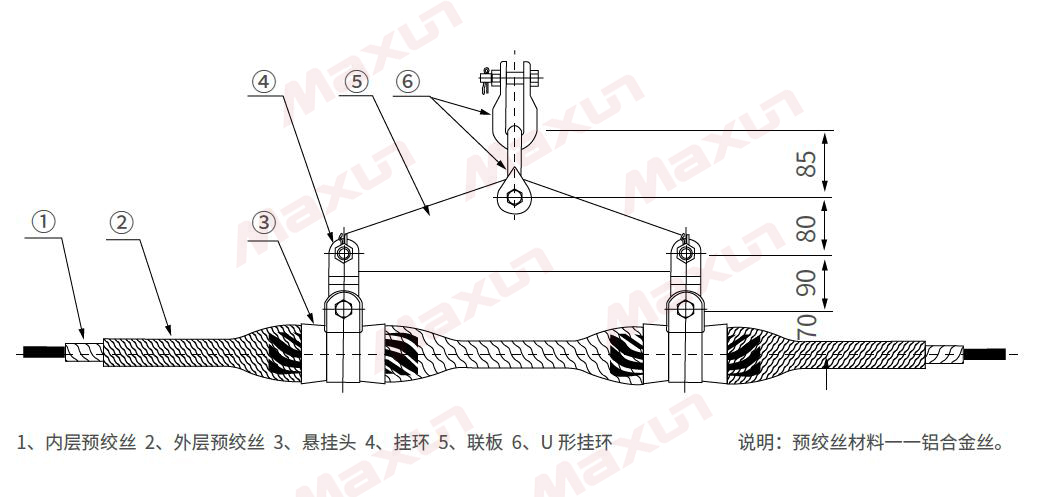

ADSS 光缆用双悬垂线夹

表5.1 规格( 握力不小于光缆的额定抗拉强度的20%)

规格	适用缆径 （mm）	外层长度 (mm)	内层长度 (mm)	重量 (kg)	通用配置
					联板	悬挂头	连接金具
AXS0960	9.0-9.6	1800	2200	1.86	L-1040	参照表16.3 悬挂头适 用缆径对照表	U-7
AXSl010	9.7-10.1	1800	2200	1.86	L-1040		U-7
AXS1060	10.2-10.6	1800	2200	1.93	L-1040		U-7
AXS1110	10.7-11.1	1800	2200	1.93	L-1040		U-7
AXS1160	11.2-11.6	1800	2200	2.04	L-1040		U-7
AXS1170	11.7-11.7	1800	2200	2.70	L-1040		U-7
AXS1200	11.8-12.0	1900	2400	2.88	L-1245		U-7
AXS1270	12.1-12.7	1900	2400	2.88	L-1245		U-7
AXS1290	12.8-12.9	1900	2400	3.15	L-1245		U-7
AXS1360	13.0-13.6	1900	2400	3.15	L-1245		U-7
AXS1410	13.7-14.1	2100	2700	3.50	L-1245		U-7
AXS1430	14.2-14.3	2100	2700	3.81	L-1245		U-7
AXS1450	14.4-14.5	2100	2700	3.81	L-1245		U-7
AXS1510	14.6-15.1	2100	2700	3.81	L-1245		U-7
AXS1580	15.2-15.8	2100	2700	3.81	L-1245		U-7
AXS1600	15.9-16.0	2100	2700	3.92	L-1245		U-7
AXS1690	16.1-16.9	2400	3000	4.43	HPL-560		U-7
AXS1730	17.0-17.3	2400	3000	4.78	HPL-560		U-7
AXS1800	17.4-18.0	2400	3000	4.78	HPL-560		U-7
AXS1880	18.1-18.8	2400	3000	6.08	HPL-560		U-7

注:1、双悬垂线夹最大单边悬垂角为。
2、以上为通用配置，如配置其它连接金具请参阅附录，并特别说明。
3、以上未列出公司全部产品，如有需求可咨询公司技术部。

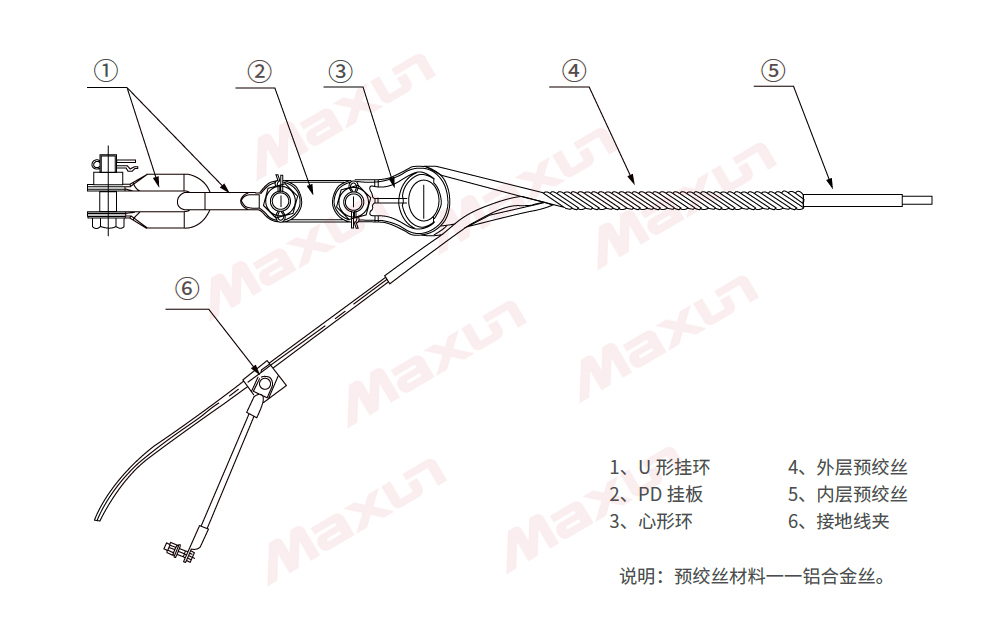

OPGW 光缆用耐张线夹

表6.1 规格

规格	直径范围		破断强度	外层长度 (mm)	内层长度 (mm)	重量 (kg)	通用配置
	最小(mm)	最大(mm)					挂板	U 型挂环	心形环
ONY0780	7.2	7.8	70	1400	1000	1.10	参照附录一对照表选配	参照附录一对照表选配	TC07
ONY0880	7.9	8.8	70	1400	1000	1.15			TC07
ONYl010	8.9	10.1	70	1400	1000	1.28			TC07
ONY1140	10.2	11.4	90	1540	1120	1.70			TC1O
ONY1280	11.5	12.8	112	1620	1200	2.41			TC12
ONY1410	12.9	14.1	112	1660	1240	2.55			TC12
ONY1550	14.2	15.5	112	1840	1360	2.89			TC12
ONY1730	15.6	17.3	112	2000	1480	3.61			TC12
ONY1920	17.4	19.2	112	2400	1800	4.68			TC12
ONY2110	19.3	21.1	112	2600	2000	5.14			TC12

注：1、以上配置为通用配置，如用其它连接金具请参阅附录，并特别说明。
2、以上未列出公司全部产品，如有需求可咨询公司技术部

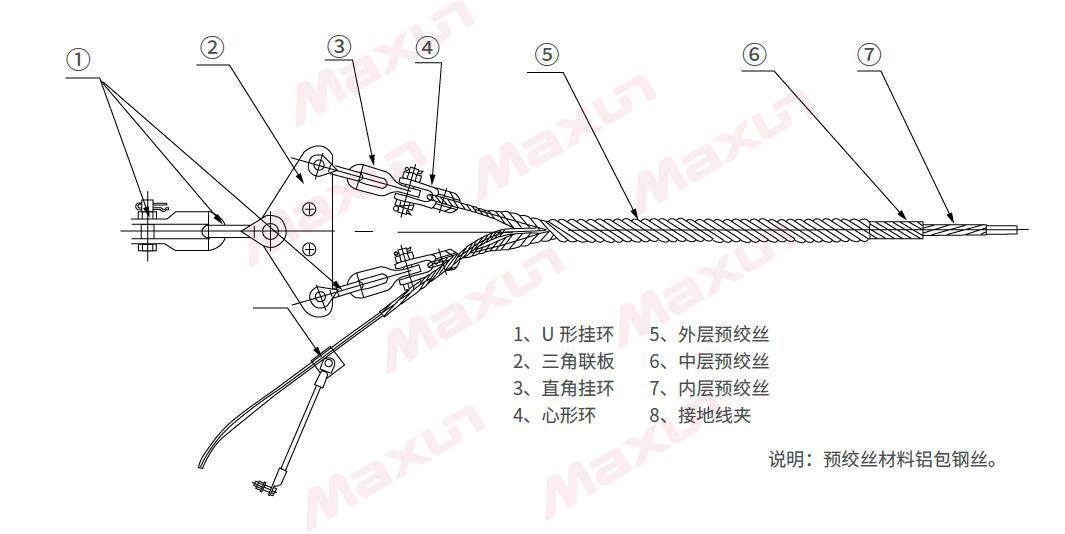

OPGW 光缆用双耐张线夹

特点：

? 预绞式双耐张线夹采用三层预绞丝设计，有效地提供了线夹的机械强度；
? 用于光缆承受机械强度大的大跨距、高落差等特殊设计运行线路中；而且不受线路转角等条件限制；

规格	内层预绞丝长 (mm)	中层预绞丝长 (mm)	外层预绞丝长度 (mm)	重量 (kg)	破断强度 (KN)	通用配置
						心形环	三角联板	U 型挂环
ONS-160-**	2400	1800	1600	14.8	160	TClO	参照表7.2 选配	照附录一 对照表选配
ONS-210-**	2800	2200	2000	20.6	210	TC12
ONS-250-**	3100	2400	2200	27.0	250	TC16
ONS-320-**	3200	2600	2400	33.5	320	TC16

注：1、以上配置为通用配置，如用其它连接金具请参阅附录，并特别说明。
2、以上未列出公司全部产品，如有需求可咨询公司

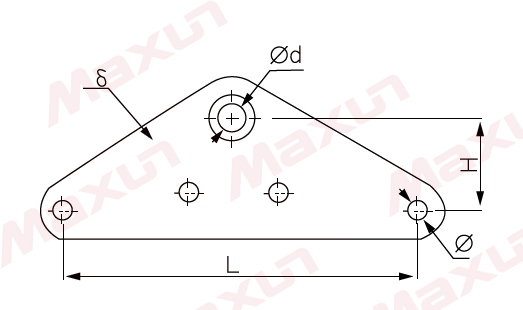

双耐张线夹用联板

型号	主要尺寸(mm)					破坏载荷 (KN)	线夹重量 (kg)
	δ	H	￠	d	￠L
L-1625	18	100	26	20	250	160	4.4
L-2125	16	100	26	20	250	210	4.7
L-2525	16	110	30	24	250	250	5.9
L-3225	18	110	33	26	250	320	7.0

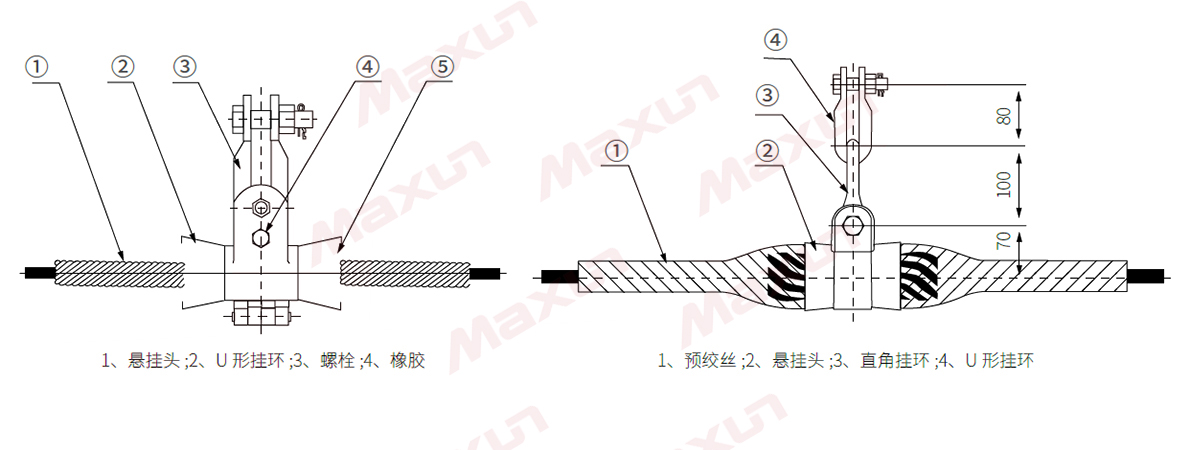

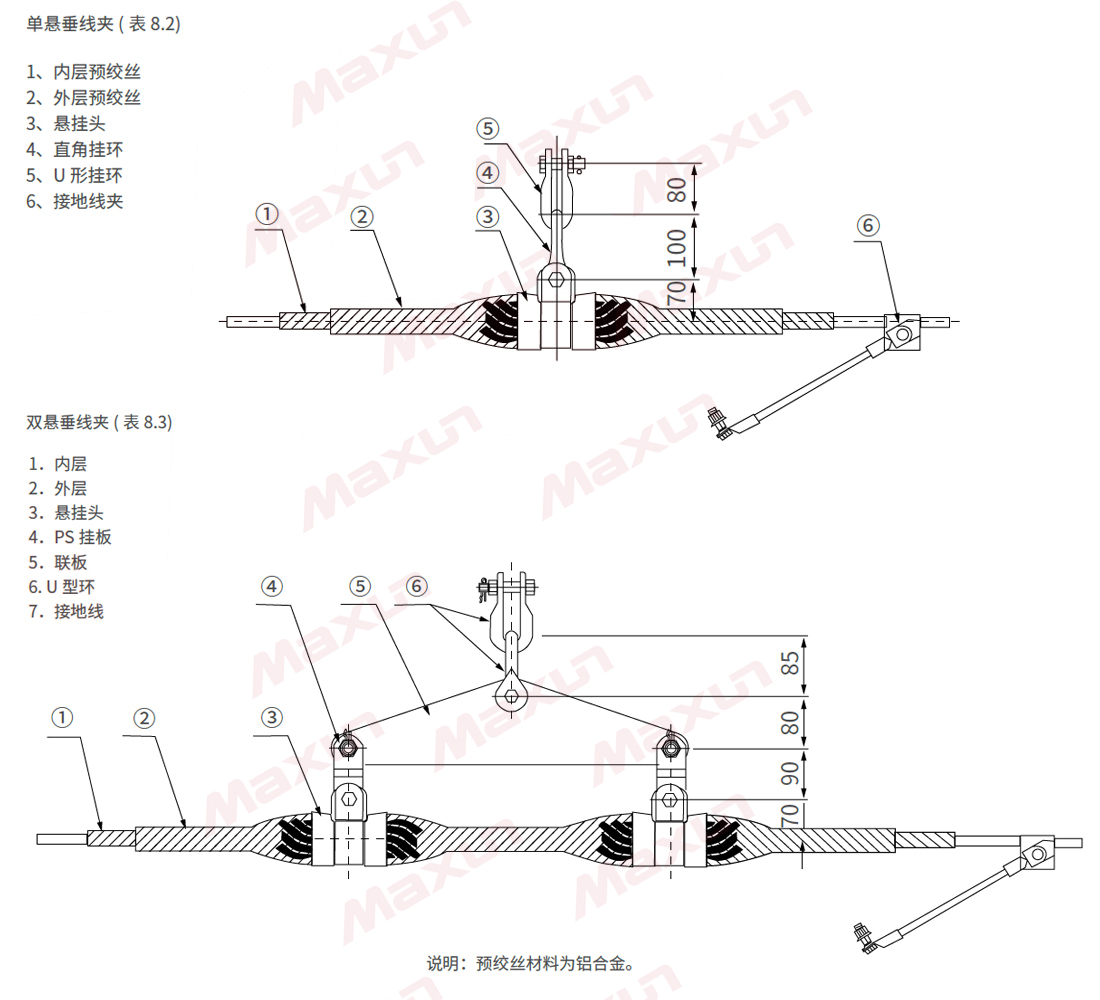

OPGW 光缆用悬垂．双悬垂线夹

OPGW 双悬垂线夹用联板选型表

规格	适用缆径(mm)	长度(mm)	重量 (kg)
L1040	7.4-11.6	400	4.40
L-1245	11.7-15.8	450	5.00
HPL-560	15.9-19.9	560	8.13

表8.2 单悬垂线夹规格（单悬垂线夹握力不小于光缆的额定抗拉强度的18%）

规格	缆径范围(mm)	内层长度(mm)	外层长度(mm)	线夹重量(kg)	色标	通用配置
						悬挂头	联接金具
OXY0800	7.4-8.0	1640	1040	1.06	蓝	参照表 16.3悬挂头适用缆径对照表	参照附录一对照表选配
OXY0880	8.l-8.8	1640	1040	1.06	绿
OXY0960	8.9-9.6	1640	1040	1.19	黄
OXY1010	9.7-10.1	1670	1070	1.21	黑
OXY1060	10.2-10.6	1870	1070	1.27	白
OXY111O	10.7-11.1	1700	1080	1.28	红
OXY1160	11.2-11.6	1730	1100	1.39	蓝
OXY1170	11.7-11.7	1840	1240	1.88	绿
OXV1200	11.8-12.0	1840	1240	1.88	黄
OXY1270	12.1-12.7	ia60	1240	1.88	黑
OXY1290	12.8-12.9	1960	1240	2.12	白
OXY1360	13.0-13.6	1960	1320	2.20	红
OXY1410	13.7-14.1	2000	1320	2.22	蓝
OXY1430	14.2-14.3	2000	1320	2.22	绿
OXY1450	14.4-14.5	2120	1440	2.61	黄
OXY1510	14.6-15.1	2120	1440	2.62	黑
OXY1580	15.2-15.8	2180	1440	2.65	白
OXY1600	15.9-16.0	2400	1620	3.05	红
OXY1690	16.1-16.9	2400	1620	3.05	蓝
OXY1730	17.0-17.3	2400	1620	3.20	绿
OXY1800	17.4-18.0	2400	1620	3.30	黄
OXY1840	18.1-18.4	2400	1620	3.30	黑
OXY1880	18.5-18.8	2400	1620	3.55	白
OXY1890	18.9-18.9	2400	1620	3.55	红
OXY1990	19.0-19.9	2400	1620	3.55	蓝
OXS 0800	7.4-8.0	2100	1600	1.53	蓝
OXS 0880	8.1-8.8	2100	1600	1.55	绿
OXS 0960	8.9-9.6	2200	1600	1.72	黄
OXS 1010	9.7-10.1	2200	1600	1.72	黑
OXS 1060	10.2-10.6	2200	1600	1.79	白
OXS 1110	10.7-11.1	2200	1600	1.79	红
OXS 1160	11.2-11.6	2200	1600	1.90	蓝
OXS 1170	11 7-11 7	2300	1700	2.49	绿
OXS 1200	11.8-12.0	2300	1700	2.49	黄
OXS 1270	12.1-12.7	2300	1700	2.49	黑
OXS 1290	12.8-12.9	2400	1700	2.78	白
OXS 1360	13.0-13.6	2400	1800	2.89	红
OXS 1410	13.7-14.1	2400	1800	2.89	蓝
OXS 1430	14.2-14.3	2400	1800	2.89	绿
OXS 1450	14.4-14.5	2600	2000	3.46	黄
OXS 1510	14.6-15.1	2600	2000	3.46	黑
OXS 1580	15.2-15.8	2600	2000	3.46	白
OXS 1600	15.9-16.0	3100	2400	4.27	红
OXS 1890	16.1-16.9	3100	2400	4.27	蓝
OXS 1730	17.0-17.3	3100	2400	4.49	绿
OXS 1800	17.4-18.0	3100	2400	4.62	黄
OXS 1840	18.1-18.4	3100	2400	4.62	黑
OXS 1880	18.5-18.8	3100	2400	4.97	白
OXS 1800	18.9-18.9	3100	2400	4.97	红
OXS 1990	19.0-19.9	3100	2400	4.97	蓝

说明：1、单悬垂线夹适用最大单边悬垂角为15 -18。双悬垂线夹适用单边悬垂角为30 - 36。
2、连接金具请参阅附录选配，并特别说明。

引下夹具

用途、材料：

引下夹具用于光缆引下及跳接时固定光缆，每1 .5-2.0 米光缆需安装一套。
并沟线夹一一耐老化橡胶或铝合金不锈钢带抱箍一一不锈钢支座一一铝合金U 型钢一一镀锌钢

表9.1 规格

产品名称	型号	适用缆径(mm)	重量(kg)	备注
橡胶型塔用引下夹具	TGY 1110-T	9.00-11.1	0.85	用于ADSS 光缆
	TGY 1330-T	11.2-13.3	0.85	用于ADSS 光缆
	TGY 1550-T	13.4-15.5	0.85	用于ADSS 光缆
	TGY 1800-T	15.6-18.0	0.85	用于ADSS 光缆
金属型塔用引下夹具	TGY 240-T	8.50-24.0	0.85	用于OPGW 光缆
橡胶型塔用引下夹具	TGY1110-H*	9.00-11.1	0.95	用于ADSS 光缆
	TGY1330-H*	11.2-13.3	0.95	用于ADSS 光缆
	TGY1550-H*	13.4-15.5	0.95	用于ADSS 光缆
	TGY1800-H*	15.6-18.0	0.95	用于ADSS 光缆
金属型塔用引下夹具	TGY 240-H*	8.50-24.0	0.95	用于OPGW 光缆

注：杆用引下夹具中H* 表示不锈钢带抱箍，型号按表9.2 确定。

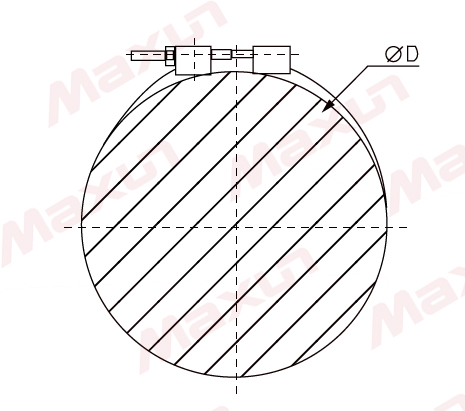

表9.2 不锈钢带抱箍与适用杆径范围对照表

型号	H1	H2	H3	H4	H5
适用最大杆径D(mm)	310	460	600	800	1000
重量(kg)	0.45	0.50	0.55	0.6	0.7

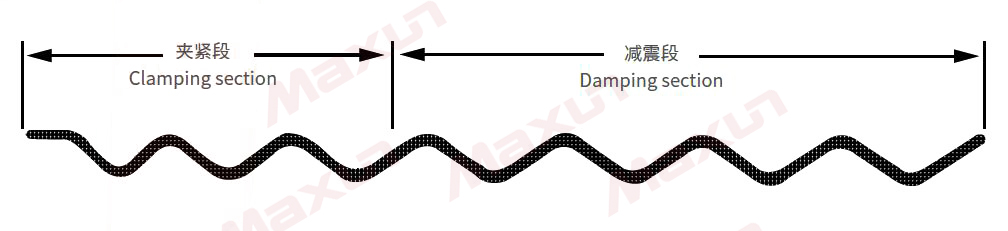

螺旋防振器

材料、用途、配置：

此产品采用高强度、耐老化PVC 塑料制成，常用于ADSS 光缆的减振装置，和OPGW 重冰区的防振。根据ADSS 光缆运行张力及跨距，常用配置见右表
表10.1 配置

档距	配置数量／档
<100M	0
100-250	2
250-400	4
400-800	6
800-1000	8

表10.2 规格

型号	适用缆径(mm)	夹紧段长(mm)	总长(mm)	重量(kg)
FTL0830126	6.35-8.29	250	1260	0.22
FTL1170130	8.30-11.70	250	1300	0.28
FTL1430135	11.71-14.30	250	1350	0.30
FTL1930167	14.31-19.30	330	1670	0.66

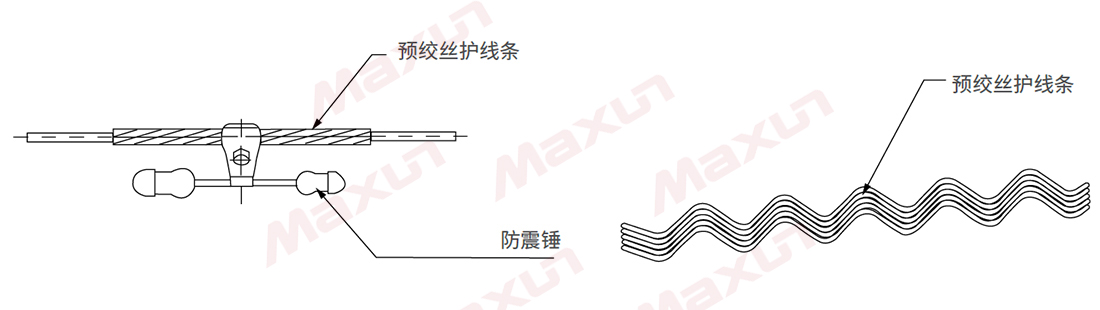

防震锤、护线条

中备公司提供的4D 系列防振锤为斯托克布里奇音叉式设计，多共振音效减振装置，主要用于减弱和分散由于微风振动对光缆所产生的冲击能量。

规格

型号	夹持直径范围(mm)	线夹宽(mm)	总长(mm)	重量(kg)
4D-30-27.0	27.0-22.3	52	383	2.5
4D-30-23.4	23.4-19.5	52	383	2.5
4D-30-20.3	20.3-16.5	52	383	2.5
4D-30-18.0	18.0-15.0	52	383	2.5
4D-30-16.0	16.0-14.0	52	383	2.5
4D-30-14.0	14.0-12.2	52	383	2.5
4D-20-27.0	27.0-22.3	52	330	1.4
4D-20-23.4	23.4-19.5	52	330	1.4
4D-20-20.3	20.3-16.5	52	330	1.4
4D-20-18.0	18.0-15.0	52	330	1.4
4D-20-16.0	16.0-14.0	52	330	1.4
4D-20-14.0	14.0-12.2	52	330	1.4

配置：

常用于OPGW 光缆的防震装置，也可用于ADSS 光缆。
表11.2 0PGW 防振锤安装数量的配置表

光缆直径(mm)	档距(m)
d<12	100 ～ 300	300 ～ 600	600 ～ 900
12 ≤ d<22	100 ～ 350	350 ～ 700	700 ～ 1000	1000 ～ 1200
防振锤数量（每档）	2	4	6	8

11.3 ADSS 防振锤安装数量的配置参照表

光缆直径(mm)	档距(m)
d<12	100 ～ 250	250 ～ 450	450 ～ 700
12 ≤ d<22	100 ～ 250	250 ～ 500	500 ～ 800	800 ～ 1000
防振锤数量（每档）	2	4	6	8

注：在临界档距上，为安全起见，防振锤数量用多不用少。

选型

选型时考虑两个因素，一是选择锤头，二是选择安装导线直径。综合考虑OPGW 的光缆的主要技术参数，如张力、风速、地形等因素 确定选用防振锤。

重量的选择

理论公式:
意义：Z 为光缆的特征阻抗值，此数值决定防振的型号。如果Z>110，则选用4D-30；如果Z$110，则选用4D-200
注：T 光缆额定抗拉强度的18%-25%(kN)M 光缆单位重量kg/km

夹持直径的选择

夹持直径指光缆直径与耐张线夹（或悬垂线夹）内绞丝两倍直径之和。如安装在护线条时，夹持直径则为光缆直径加护线条的两倍直径。

安装位置的确定

理想状态防振锤应装在振幅最大的波腹点，但任何一个档距上的波节和波腹都是由频率决定的，由于风速的不同，波腹的位置也随之 变化。防震锤安装位置对某种频率就不一定令人满意。由于4D 型防振锤对很小的振幅也会做出敏感的反应。可在波中间任何位置都 可获得满意的效果，故在工程上为简化计算，计算公式如下：
a．第一个防振锤安装位置可按下列公式计算
11 =0.5/f*(T/M)1/2 其中：f=0.185V/D
V- 风速，取6-7m/s.
D- 光缆外径(m)
T- 光缆每日运行张力(N)（无每日运行张力可按光缆RTS 的20% 取值）
M- 光缆的单位重量(kg/m)
第二只、第三只防振锤安装位置为：L2=L1+0.58m；L3=L2=0.58m，
其它挂点依次类推。

b. 采用等距安装第二. 第三只防振锤 , 间隔0.6 米一只 , 即 L2=L3=0.6m, 其他挂点依次类推。

注意事项：

①根据计算，若防振锤计算安装的位置落在内绞丝上，则直接安装即可。
②如果防振锤计算安装位置落在OPGW 光缆上或落在外绞丝上，考虑到安装方便，推荐第一只防振锤 装在内绞丝上，且防振锤中心距离内绞丝末端为50-80mm.

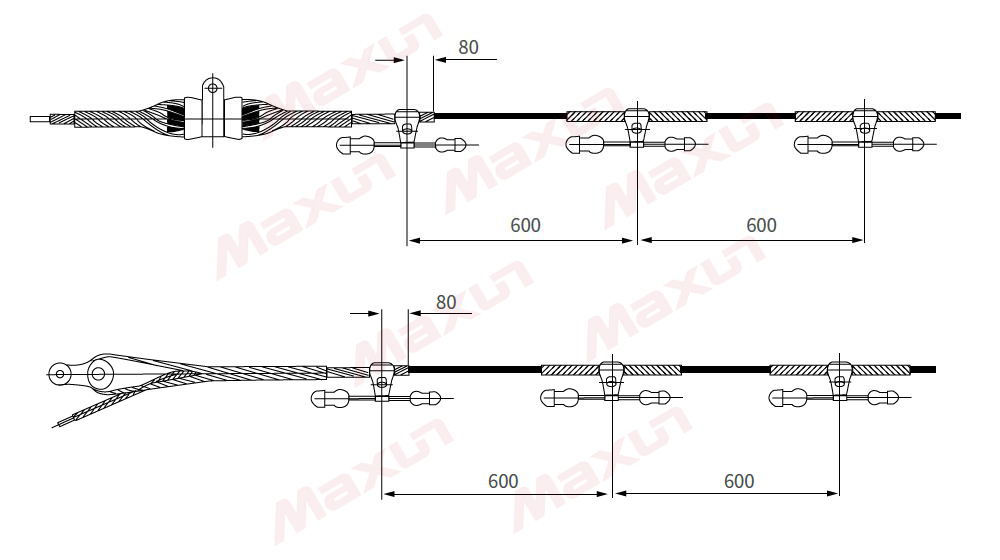

具体安装方式参见以下附图：

防振锤安装方向

防振锤的锤头朝向与防振性能无关，也无相关标准规定。根据我国多年习惯装法，一般都将防振锤的大锤头朝向铁塔方向。

护线条

表11.4 规格

规格	适用缆径(mm)	材料	长度 (mm)L	重量 (kg)	规格	适用缆径(mm)	材料	长度 (mm)	重量(kg)
TFH0800	7.4-8.0	防锈铝合金	400	0.12	TFH1410	13.7-14.1	防锈铝合金	500	0.23
TFH0880	8.1-8.8	防锈铝合金	400	0.12	TFH1430	14.2-14.3	防锈铝合金	500	0.23
TFH0960	9.0-9.6	防锈铝合金	450	0.15	TFH1450	14.4-14.5	防锈铝合金	500	0.23
TFHl010	9.7-10.1	防锈铝合金	450	0.15	TFH1510	14.6-15.1	防锈铝合金	500	0.25
TFH1060	10.2-10.6	防锈铝合金	450	0.17	TFH1580	15.2-15.8	防锈铝合金	550	0.28
TFH1110	10.7-11.1	防锈铝合金	450	0.17	TFH1600	15.9-16.0	防锈铝合金	550	0.30
TFH1160	11.2-11.6	防锈铝合金	500	0.19	TFH1690	16.1-16.9	防锈铝合金	550	0.30
TFH1170	11.7-11.7	防锈铝合金	500	0.21	TFH1730	17.0-17.3	防锈铝合金	550	0.30
TFH1200	11.8-12.0	防锈铝合金	500	0.21	TFH1800	17.4-18.0	防锈铝合金	550	0.33
TFH1270	12.1-12.7	防锈铝合金	500	0.21	TFH1840	18.1-18.4	防锈铝合金	550	0.33
TFH1290	12.8-12.9	防锈铝合金	500	0.23	TFH1880	18.5-18.8	防锈铝合金	550	0.35
TFH1360	13.0-13.6	防锈铝合金	500	0.23

钢芯铝绞线的结构与技术指标

附录1．钢芯铝绞线(LGJ.JGLF) 的结构与技术指标GB1179-83

标准截面(mm2) 铝/ 钢	结构根数／直径		计算截面			外径 （mm）	直流电阻不大于 (W/Km)	计算拉断力 (N)	计算重量 (kg/km)	交货长度 不小于(m）
	铝	钢	铝	钢	总计
10/2	6/1.50	1/1.50	10.60	1.77	12.37	4.50	2.706	4120	42.9	3000
16/3	6/1.85	1/1.85	16.13	2.69	18.82	5.55	1.779	6130	65.2	3000
25/4	6/2.32	1/2.32	25.36	4.23	29.59	6.96	1.131	9290	102.6	3000
35/6	6/2.72	1/2.72	34.86	5.81	40.67	8.16	0.8230	12630	141.0	3000
50/8	6/3.20	1/3.20	48.25	8.04	56.29	9.60	0.5946	16870	195.1	2000
50/30	12/2.32	7/2.32	50.73	29.59	80.32	11.60	0.5692	42620	372.0	3000
70/10	6/3.80	1/3.80	68.05	11.34	79.39	11.40	0.4217	23390	275.2	2000
70/40	12/2.72	7/2.72	69.73	40.67	110.40	13.60	0.4141	58300	511.3	2000
95/15	26/2.15	7/1.67	94.39	15.33	109.72	13.61	0.3058	35000	380.8	2000
95/20	7/1.85	7/1.85	95.14	18.82	113.96	13.87	0.3019	37200	408.9	2000
95/55	12/3.20	7/3.20	96.51	56.30	152.81	16.00	0.2992	78110	707.7	2000
120/7	18/2.90	1/2.90	118.89	6.61	125.50	14.50	0.2422	27570	379.0	2000
120/20	26/2.38	7/1.85	115.67	18.82	134.49	15.07	0.2496	41000	466.8	2000
120/25	7/4.72	7/2.10	122.48	24,25	149.73	15.74	0.2345	47880	526.6	2000
120/70	12/3.60	7/3.60	122.15	71.25	193.40	18.00	0.2364	98370	895.6	2000
150/8	18/3.20	1/3.20	144.76	8.04	152.80	16.00	0.1989	32860	461.4	2000
150/20	24/2.78	7/1.85	145.68	18.84	164.50	16.67	0.1980	46630	549.4	2000
150/25	26/2.70	7/2.10	148.86	24.25	173.11	17.10	0.1939	54110	601.0	2000
150/35	30/2.50	7/2.50	147.26	34.36	181.62	17.50	0.1962	65020	676.2	2000
185/10	18/3.60	1/3.60	183.22	10.18	193.40	18.00	0.1572	40880	584.0	2000
185/25	24/3.15	7/2.10	187.01	24.25	211.29	18.90	0.1542	59420	706.1	2000
185/30	26/2.98	7/2.32	181.34	29.59	201.93	18.88	0.1592	64320	732.6	2000
185/45	30/2.80	7/2.80	184.73	43.10	227.83	19.60	0.1564	80190	848.2	2000
210/10	18/3.80	1/3.80	204.14	11.34	215.48	19.00	0.1411	45140	650.7	2000
210/25	24/3.33	7/2.22	209.02	27.10	236.12	19.98	0.1380	65990	789.1	2000
210/35	26/3.22	7/2.50	211.73	34.36	246.09	20.38	0.1363	74250	853.9	2000
210/50	30/2.98	7/2.98	209.24	48.82	258.06	20.86	0.1381	90830	960.8	2000
240/30	24/3.60	7/2.40	244.29	31.67	275.96	21.60	0.1181	75620	922.2	2000
240/40	26/3.42	7/2.66	238.85	38.90	277.75	21.66	0.1209	83370	964.3	2000
240/55	30/3.20	7/3.20	241.27	56.30	297.57	22.40	0.1198	102100	1108	2000
300/15	42/3.00	7/1.67	296.88	15.33	312.21	23.01	0.09724	68060	939.8	2000
300/20	45/2.93	7/1.95	303.42	20.91	324.33	23.43	0.09520	75680	1002	2000
300/25	48/2.85	7/2.22	306.21	27.10	333.31	23.76	0.09433	83410	1058	2000
300/40	24/3.99	7/2.66	300.09	38.90	338.99	23.94	0.09614	92220	1133	2000
300/50	26/3.83	7/2,98	299.54	48.82	348.36	24.26	0.09636	103400	1210	2000
300/70	30/3.60	7/3.60	305.36	71.25	376.61	25.20	0.09463	128000	1402	2000
400/20	40/3.51	7/1.95	406.40	20.91	427.31	26.91	0.07104	88850	1286	1500
400/25	45/3.33	7/2.22	391.91	27.10	419.01	26.64	0.07370	95940	1295	1500
400/35	48/3.22	7/2.50	390.88	34.36	425.24	26.82	0.07389	103900	1349	1500
400/50	54/3.07	7/3.07	399.73	51.82	451.55	27.63	0.07232	123400	1511	1500
400/65	26/4.42	7/3.44	398.94	65.06	464.00	28.00	0.07236	135200	1611	1500
400/95	30/4.16	19/2.50	407.75	93.27	501.02	29.14	0.07087	171300	1860	1500
500/35	45/3.75	7/2.50	497.01	34.36	531.37	30.00	0.05812	119500	1642	1500
500/45	48/3.60	7/2.80	488.58	43.10	531.68	30.00	0.05912	128100	1688	1500
500/65	54/3.44	7/3.44	501.88	65.06	566.94	30.96	0.05760	154000	1897	1500
630/45	45/4.20	7/2.80	623.45	43.10	666.55	33.60	0.04633	148700	2006	1200
630/55	48/4.12	7/3.20	639.92	56.30	696.22	34.32	0.04514	164400	2209	1200
630/80	54/3.87	19/2.30	635.19	80.32	715.51	34.82	0.04551	192900	2388	1200
800/55	45/4.80	7/3.20	814.30	56.30	870.60	38.40	0.03547	191500	2690	1000
800/70	48/4.63	7/3.60	808.35	71.25	879.40	38.58	0.03574	207000	2791	1000
800/100	54/4.33	19/2.60	795.17	100.88	896.05	38.98	0.03635	241100	2991	1000

附录2-1．镀锌钢绞线的结构与技术指标YB/T5004-93

结构	钢丝直径	钢绞线直径	钢绞线截面积	公称抗拉强度					参考重量
				1175	1270	1370	1470	1570
				钢丝破断力总和．kN 不小于
1×3	2.9	6.2	19.82	23.29	25.17	25.17	29.14	31.12	15.99
	3.20	6.4	24.13	28.35	30.65	33.06	35.47	37.88	19.47
	3.50	7.5	28.86	33.91	36.65	39.54	42.43	45.31	23.29
	4.00	8.6	37.70	44.30	47.88	51.65	55.42	59.19	30.42
1×7	1.00	3.0	5.50	6.46	6.98	7.54	8.08	8.64	4.37
	1.20	3.6	7.92	9.31	10.06	10.85	11.64	12.43	6.29
	1.40	4.2	10.78	12.67	13.69	14.77	15.85	16.92	8.56
	1.60	4.8	14.07	16.53	17.87	19.28	20.68	22.09	11.17
	1.80	5.4	17.81	20.93	22.62	24.40	36.18	27.96	14.14
	2.00	6.0	21.99	25.84	29.73	30.13	32.32	34.52	17.46
	2.30	6.9	29.08	34.17	36.93	39.84	42.75	45.66	23.09
	2.60	7.8	37.17	43.60	47.20	50.92	54.63	58.35	29.51
	2.90	8.7	46.24	54.33	58.72	63.35	67.97	72.60	36.71
	3.20	9.6	56.30	66.15	71.50	77.13	82.76	88.39	44.70
	3.50	10.5	67.35	79.14	85.85	92.27	99.00	105.74	53.48
	3.80	11.4	79.39	93.28	100.82	108.76	116.70	124.64	63.04
	4.00	12.0	87.96	103.35	111.71	120.50	129.30	138.10	69.84
1×19	1.60	8.0	38.20	44.88	48.51	52.33	56.15	59.97	30.40
	1.80	9.0	48.35	56.81	56.81	66.24	71.07	93.71	38.49
	2.00	10.0	59.69	70.14	70.14	81.78	87.74	123.94	47.51
	2.30	11.5	78.94	92.75	92.75	108.15	116.04	123.94	62.84
	2.60	13.0	100.88	118.53	118.53	138.20	148.29	158.38	80.30
	2.90	14.5	125.50	147.46	147.46	171.93	184.48	197.03	99.90
	3.20	16.0	152.81	179.55	179.55	209.35	224.63	239.91	121.64
	3.50	17.5	182.80	214.79	214.79	20.44	268.72	287.00	145.51
	4.00	20.0	238.76	280.54	280.54	327.10	350.98	374.86	190.05

附录2-2 镀锌钢绞线(GJ) 的结构以技术指标GB1200-75

直径		全部钢丝断 面积(mm2)	参考重量	公称抗拉强度
钢绞丝	钢丝／根数			1175	1270	1370	1470	1570
				钢丝破断力总和．kN 不小于
8.4	2.8/7	43.08	36.86	4730	5380	6030	6670
9.0	3.0/7	49.46	42.37	5440	6180	6920	7660
9.6	3.2/7	56.27	48.18	6180	7030	7870
10.58	3.6/7	67.31	57.65	7400	8410
11.4	3.8/7	79.35	67.96	8730	9910
12.0	4.0/7	87.92	75.33	9670	10990
5.0	1.0/19	14.92	12.70	1640	1860	2080	2310	2530
5.5	1.1/19	18.05	15.37	1980	2250	2520	2790	3060
6.0	1.2/19	21.48	18.29	2360	2680	3000	3320	3650
6.5	1.3/19	25.21	21.47	2770	3150	3520	3900	4280
7.0	1.4/19	29.23	24.92	3210	3650	4090	4530	4960
9.0	1.8/19	48.32	41.11	6310	6040	6760	7480	8210
10.0	2.0/19	59.66	50.82	6560	7450	8350	9240	10100
11.0	2.2/19	72.19	61.50	7940	9020	10100	11150	12250
12.0	2.4/19	85.19	73.15	9450	10730	12000	13300	14600
12.5	2.5/19	93.22	79.45	10250	11650	13050	14440	15840
13.0	2.6/19	100.83	85.94	11050	12600	14100	15600	17100
14.0	2.8/19	116.93	95.50	12850	14160	16350	18100
15.0	3.0/19	134.24	114.10	14750	16780	18750	20800
7.0	1.0/37	29.05	24.60	3190	3630	4050	4500	4930
7.7	1.1/37	35.14	29.75	3860	4390	4910	5440	5970
9.1	1.3/37	49.08	41.53	5390	6130	6870	7600	8340
9.8	1.4/37	56.93	48.17	6260	7110	7970	8820	9670
12.6	1.8/37	94.11	79.39	10350	11760	13150	14580	15950
14.0	2.0/37	116.18	98.10	12750	14520	16250	18000	19750
15.5	2.2/37	140.58	118.70	15450	18970	19650	21750	23850
16.8	2.4/37	167.30	141.10	18400	20910	23400	25930	28400
17.5	2.5/37	181.53	152.90	19950	22690	25400	28130	30860
18.2	2.6/37	196.34	165.80	21550	24540	27540	30430	33350
