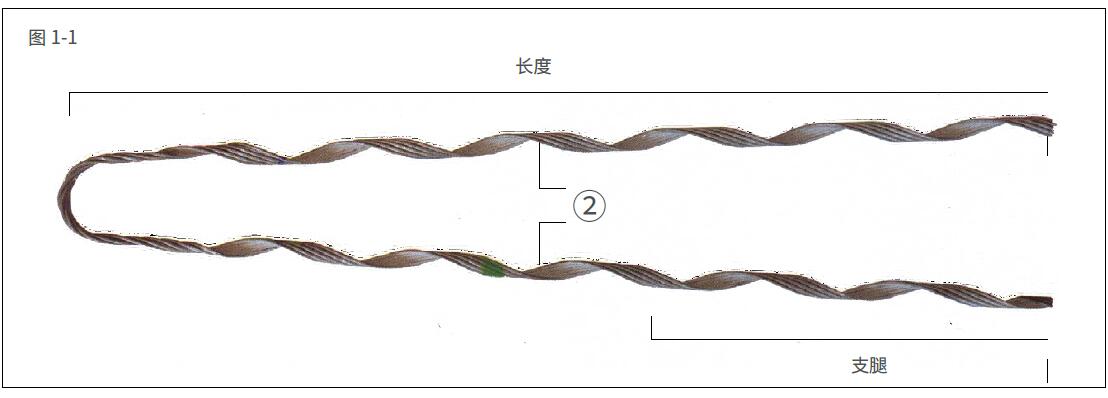

部件说明（图1-1）

① 非绞合环：作为标准形式．适用于小尺寸的导线 绞合环：对于较大尺寸的导线，采用绞合环来适应不同类型的金具
② 安装/ 识别色标：指示安装的起始点，同时可以帮助鉴别线夹的型号

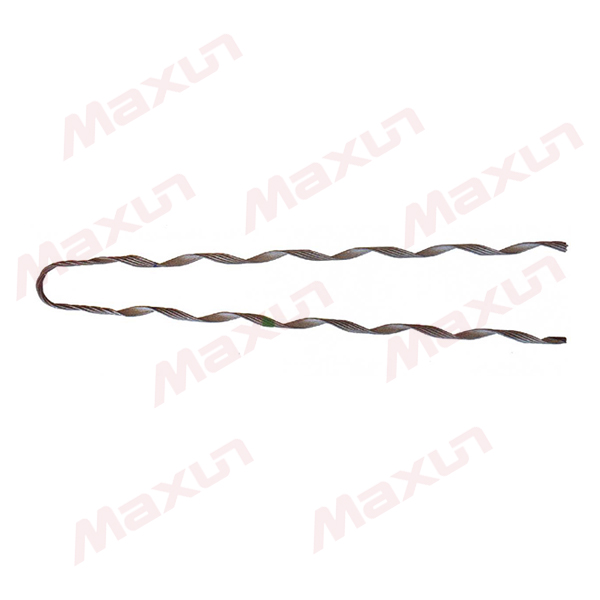

用途与结构（图1-2）

? 线夹可以用在主要和分支配电线路的裸导线和架空绝缘导线上替代目前线路上常用的包括螺栓型在内的耐张线夹：
? 线夹结构简单，其预绞丝双腿绞合形成空管，后部为预成型的绞环。预绞丝双腿形成的空管缠绕在导线上时就可以产生极强的握紧力，而绞环用以固定在绝缘子上。

特点

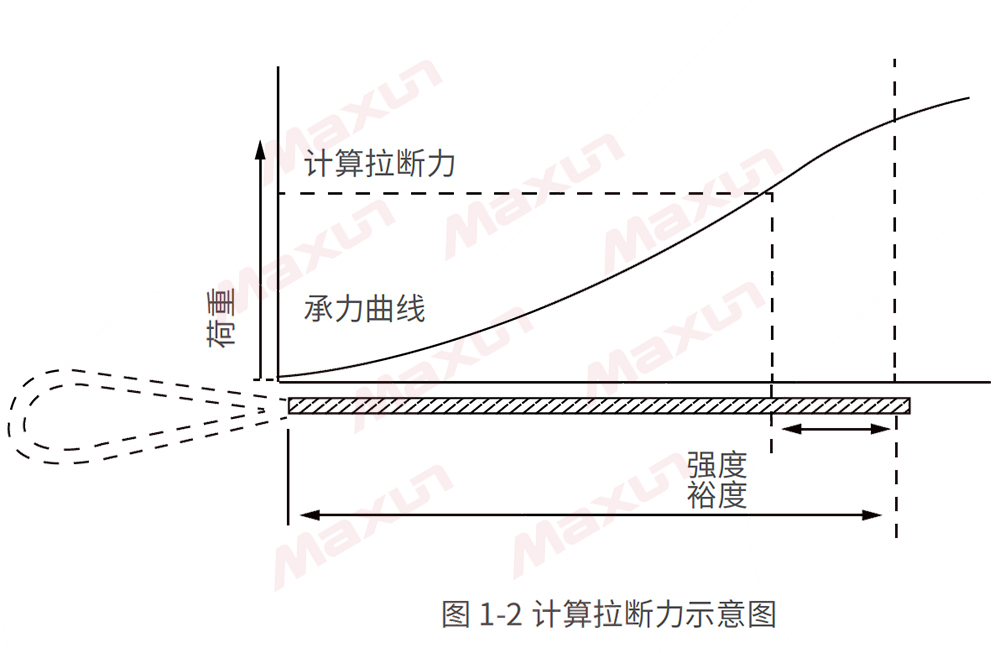

? 强度高：每个导线耐张线夹均有一段额外的预绞长度，从而保证耐张强度可达导线额定拉断力(R.B.S)100%以上;
? 耐腐蚀性好：材质与导线完全一致，从而保证较强的耐腐蚀性；
? 安装简单，线夹可快捷、简便地手工在现场安装．无需任何专用工具．由一人即可完成操作；
? 安装质量易于保证：线夹的安装质量易于保证，一致性强，不需专门训练，肉眼即可进行检验，外观简洁美观；
? 通用性强：可与多种金具配套使用（详见安装说明书）；
? 足够的握紧力：线夹具有牢固的绞合环，可以对钢芯铝绞线、铝绞线、铝合金绞线等导线提供足够的握紧力，而且具有更大的适用导线尺寸范围。

配套金具

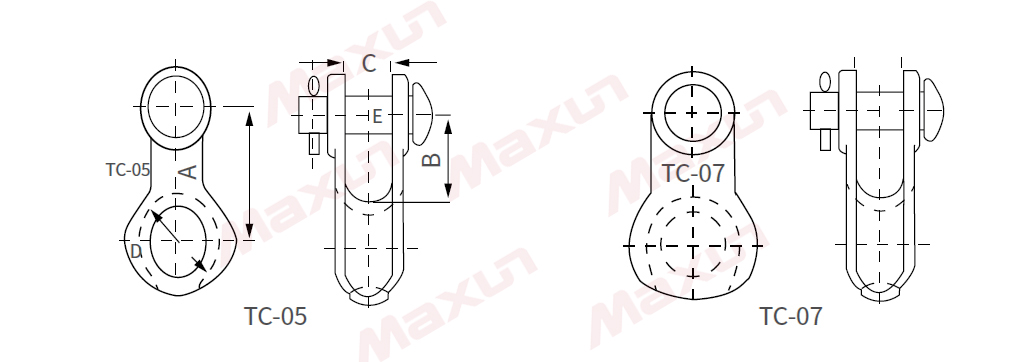

心形环（图1—1）( 表1-1)( 圈1-2)( 表1-2)
本体：热镀锌球墨铸铁      螺栓：热镀锌钢制作
开口销：不锈铜
表1-1 心形环

产品型号	参考标识	破环强度	重量 （kg）	尺寸（mm）
				A	B	C	D	E
TC-12	TC-12	120	0.9	107	48	24	57	M16
TC-16	TC-16	156	1.7	124	57	25.4	64	M18
TC-16	TC-16	156	1.7	124	57	25.4	64	M16

图1-1

图1-2

表1-2 心形环

产品型号	参考标识	破环强度 (kN)	重量 （kg）	尺寸（mm）
				A	B	C	D	E
TC-05	TC-05	50	0.33	60	45	20	40	16
TC-07	TC-07	70	0.44	60	45	20	42	16

注意

? 不要在线夹上搭接。在线夹前后的导线上进行搭接是允许的：
? 不要将线夹用于架空地线；
? 在初始安装之后，不要再次使用线夹：
? 线夹和导线的旋向应保持一致。标准的线夹是右旋，如需要左旋产品请向公司咨询。

选型表

表1-3 预绞式绝缘导线耐张线夹选型表（一）

产品型号	适用导线直径范围(mm)		1kV 以下适用导线型号 GB12527-90	10kV 以下适用导线型号 GB 14049-93 薄绝缘	参考长度 (mm)	色标	可选配套金具
	最小	最大
DN-3510	5.82	6.53	10		460	橙	TC-05
DN-3511	6.55	7.34	16		530	黄
DN-3513	8.28	9.25	25		690	绿
DN-3514	9.26	10.39	35		690	黄
DN-3515	10.40	11.68	50		740	蓝
DN-3516	11.69	13.11	70	25	790	橙
				35
DN-3517	13.12	14.66		50	860	紫
DN-3100	14.67	16.59	95	70	889	蓝
			120
DN-3101	16.60	18.77	150	95	980	红
DN-3102	18.78	21.26	185	120	1016	棕	TC-07
				150
DN-3103	21.27	24.05	240	185	1016	绿	TC-12
DN-3104	24.06	27.20		240	1016	黑
				300

表1-4 预绞式绝缘导线耐张线夹选型表（二）

产品型号	适用导线直径范围(mm)		10kV 以下适用导线型号 GB 14049-93 薄绝缘	参考长度 (mm)	色标	可选配套金具
	最小	最大
NL-35/JY	14.67	16.59	35	889	蓝	TC-05
NL-50/JY			50
NL-70/JY	16.60	18.77	70	980	红
NL-95/JY	18.78	21.26	95	1016	棕	TC-07
NL-120/JY			120
NL-150/JY	21.27	24.05	150	1016	绿	TC-12
NL-185/JY	24.06	27.20	185	1016	黑
NL-240/JY			240
NL-300/JY	27.21	30.78	300	1016	紫

注：型号中字母与数字意义：N- 耐张线夹；L- 螺旋预绞式：“-”后为适用导线型号 JY- 绝缘导线。
可选配套金具TCB 型号的选择与导线的额定破断力相关。
耐张线夹的选型以实际导线直径为准。
表1-5 预绞式导线耐张线夹（钢芯铝绞线用）选型表

产品型号	适用导线直径范围(mm)		10kV 以下适用导线型号 GB 14049-93 薄绝缘	参考长度 (mm)	线夹重量（kg）	色标	可选配套金具
	最小	最大
NL-16/3	5.17	5.79	16/3	444	0.1	棕	TC-05
NL-25/4	6.54	7.34	25/4	546	0.1	黄
NL-35/6	7.35	8.26	35/6	622	0.2	红
NL-50/8	9.26	10.39	50/8	685	0.2	黄
NL-70/10	10.40	11.68	70/10	736	0.3	蓝
NL95/15	13.12	14.66	95/15	876	0.6	红	TC-07
NL-95/20			95/20
NL-120/7			120/7
NL-120/20	14.67	16.59	120/20	889	0.8	黑
NL-120/25			120/25				TC-12
NL-150/8			150/8
NL-150/20	16.60	18.77	150/20	1016	1.1	绿
NL-150/25			150/25
NL-150/35			150/35
NL-185/10			185/10
NL-185/25	18.78	21.26	185/25	1155	1.7	橙
NL-185/30			185/30
NL-185/45			185/45
NL-210/10			210/10
NL-210/25			210/25
NL-210/35			210/35
NL-210/50			210/50
NL-240/30	21.27	24.05	240/30	1270	2.3	蓝	TC-16
NL-240/40			240/40
NL-300/15			300/15
NL-300/20			300/20
NL-300/25	24.06	27.20	300/25	1442	3.0	棕
NL-300/40			300/40
NL-300/50			300/50

注：型号中字母与数字意义：N- 耐张线夹；L- 螺旋预绞式；“-" 后为适用导线型号；LGJ- 钢芯铝绞线。
本表只列出部分产品，如需其它规格产品，请向公司咨询。
原则上预绞式导线耐张线夹只用于110kV 及以下电压等级的架空线路中。
表1-6 预绞式导线耐张线夹（铝绞线用）选型表

产品型号	适用导线直径范围(mm)		适用导线类型(GB1179-83) 铝绞线(LJ)	参考长度 (mm)	线夹重量	色标	可选配套金具
	最小	最大
NL-16/LJ	4.62	5.16	16	406	0.1	蓝	TC-05
NL-25/LJ	5.80	6.53	25	444	0.1	橙
NL-35/LJ	7.35	8.26	35	622	0.2	红	TC-07
NL-50/LJ	8.27	9.25	50	685	0.2	绿	TC-12
NL-70/LJ	10.40	11.68	70	736	0.4	蓝
NL-95/LJ	11.69	13.22	95	800	0.4	橙
NL-120/LJ	13.12	14.66	120	876	0.6	红
NL-150/LJ	14.67	16.59	150	889	0.8	黑
NL-185/LJ	16.60	18.77	185	1016	1.1	绿
NL-210/LJ	16.60	18.77	210	1016	1.1	绿
NL-240/LJ	18.78	21.26	240	1155	1.7	橙
NL-300/LJ	21.27	24.05	300	1270	2.3	蓝	TC-16
NL-400/LJ	24.06	27.20	400	1422	3.0	棕
NL-500/LJ	27.21	30.78	500	1651	4.9	橙

注：型号中字母与数字意义：N- 耐张线夹；L- 螺旋预绞式：“一”后为适用导线型号；LJ- 铝绞线。
本表只列出部分产品，如需其它规格产品，请向公司咨询。
