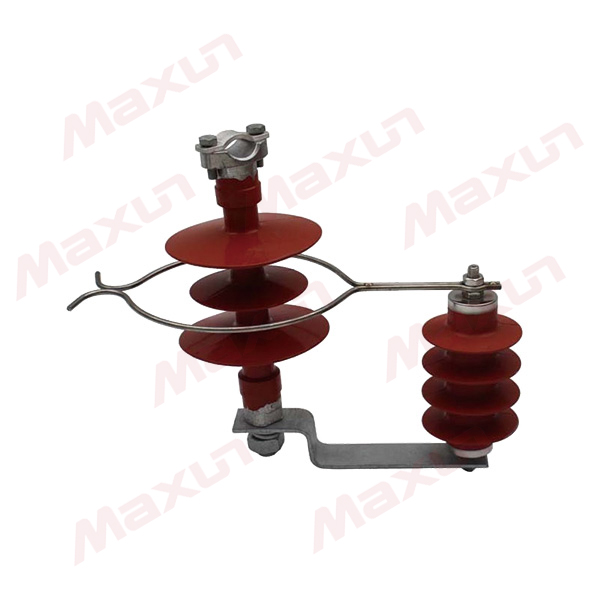

线路过电压保护器

线路过电压保护器

因雷击架空绝缘线路引起直击雷电过电压或感应过电极易导致绝缘子闪络击穿,工频电弧集中在绝缘层的穿点造成绝缘路熔化线。为了防止一事故,需要在架控绝缘线路上空装线过电压保护器,其作用是雷击架空绝缘线路时,将雷电流引向保护器,并切断工频统流,避免绝缘子闪络或击穿,保护架空绝缘线路,避免引发断线事故。

全国服务热线:
15858513191

产品介绍

Product introduction

概述

因雷击架空绝缘线路引起直击雷电过电压或感应过电极易导致绝缘子闪络击穿,工频电弧集中在绝缘层的穿点造成绝缘路熔化线。为了防止一事故,需要在架控绝缘线路上空装线过电压保护器,其作用是雷击架空绝缘线路时,将雷电流引向保护器,并切断工频统流,避免绝缘子闪络或击穿,保护架空绝缘线路,避免引发断线事故。

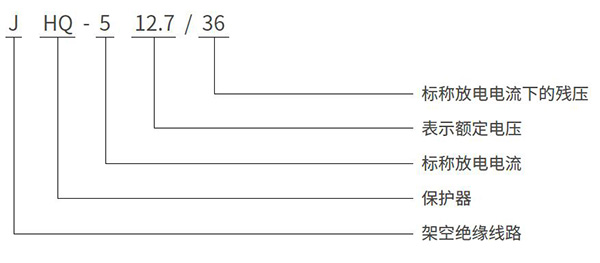

型号及含义

产品特点

? 优异的保护特性,通过引流环与绝缘导线之间形成的串联间隙和限流元件的同作用,有效地切断工频续流,避免绝缘导线在雷击后的断线事故;
? 特殊力学结构(包括成立骨架、缓冲层)独有界面偶联技术和硅橡胶外套整体一次成型工艺,确保产品能够承受较大的机械应力,可靠密封、防爆;
? 运行安全可靠,免维护。即使因异常情况保护器损坏,因有串联间隙的隔离作用,亦不会影响线路绝缘配合,确保电力系统的运行安全。

主要技术参数

保护器主要性能,如下表
额定电压(KV) 额定弯曲负荷(KN) 标称放电流下的残压
(峰值KV)
2ms 方波电流(幅值A)
12.7 1.0 ≤ 200 ≤ 110
保护器串联间隙与保护性能(串联间隙100±5mm),如下表
工频放电电压(有效值KV) 波前冲击放电电压(峰值KV) 1.2/5μS 冲击放电电压
(峰值KV)
≥ 50 ≤ 200 ≤ 110

产品安装

与绝缘子(PS-15)并联安装,首先将限流元件上端的螺栓拧下,将不锈钢引流环上的压板定位钉按入限流元件上端的定位孔,拧上螺栓并予紧固。然后将限流元件紧固定在联接件上。登杆安装时,拧下绝缘子(PS-15)根部的螺母,将保护器联接件的圆孔套入绝缘子根部的螺栓,使引流环均匀套在绝缘子(PS-15)的周围,使它们之间的间隙均匀)(如果不锈钢引流环与绝缘子之间的间隙不均匀,可以调整引流环角度、联接件等位置),最后拧紧绝缘子根部的螺母和限流元件下端螺栓。
架空绝缘导线必须放在棒式绝缘子(PS-15)顶部凹槽内(而不是在侧槽内);不锈钢引流环与绝缘导线(线芯)之间的间隙一定要控制在100±5mm 范围内,最小距离不小于40mm、最大距离不大于125mm;引流环与绝缘子之间的间隙必须均匀,控制在25±5mm 内,对于不剥除绝缘层的架空绝缘线路,三相引流环圆弧应朝同一方向必须外置,以免引流环之间间隔过小,影响架空线路绝缘配合)
接地端采用专用接地线,接地电阻应控制在30Ω 以下,如使用截面50mm 镀锌钢条、钢绞线或扁钢;对于丘陵等多山地地区接地电阻较大,需构结专用接地网。建议在雷害频发区域,每基杆顶安装一组;其他区域可每间隔二基杆安装一组。

注意事项

建议雷雨期增加巡线次数,发现产品外观及引流环异常时(如:限流元件外套出现破损、龟裂或电蚀痕迹等,引流环变形、电蚀严重以及保护器偏歪等);请及时更换。

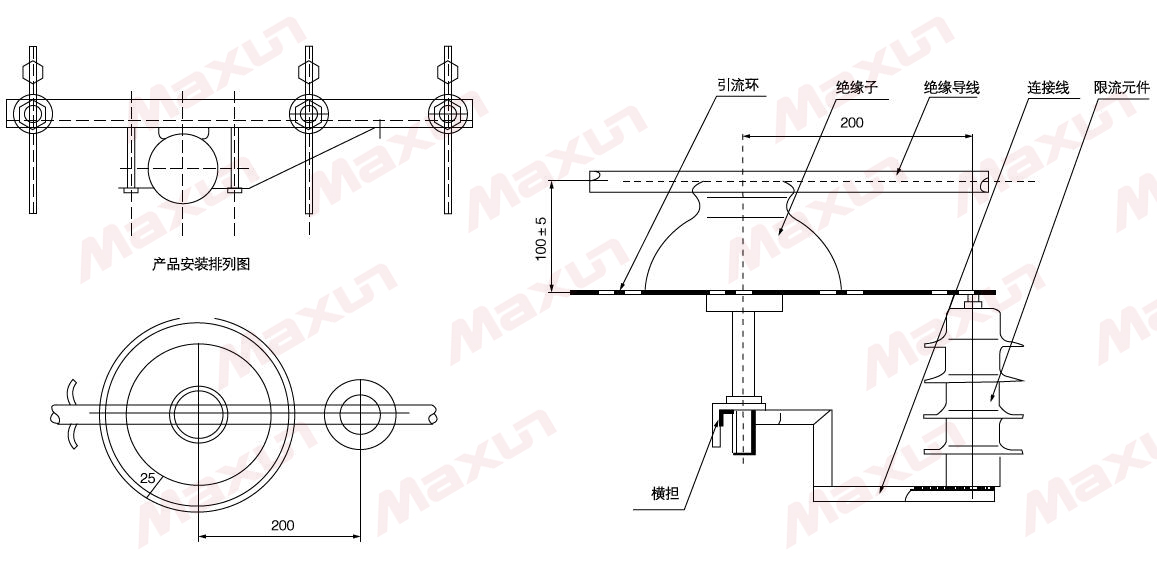

安装示意图

选型表

Instructions for ordering

安装示意图
