欧式插头附件(1 组三只)
欧式插头附件(1 组三只) - 第1张图
欧式插头附件(1 组三只) - 第2张图

欧式插头附件(1 组三只)

本系列电缆接头为欧式可触摸系列电缆接头,为全绝缘、全屏蔽、防水设计。材料为进口硅橡胶,采用国际先进的全注射三层复合形型工艺,适用满足DIN47636 标准,额定电流为630A 的环网柜、电缆分支箱、箱式变电站,可连接电压等级15KV 及以下,绝缘直径16-35mm(25-400)的XLPE 电缆。

全国服务热线:
15858513191

产品介绍

Product introduction

用途

本系列电缆接头为欧式可触摸系列电缆接头,为全绝缘、全屏蔽、防水设计。材料为进口硅橡胶,采用国际先进的全注射三层复合形型工艺,适用满足DIN47636 标准,额定电流为630A 的环网柜、电缆分支箱、箱式变电站,可连接电压等级15KV 及以下,绝缘直径16-35mm(25-400)的XLPE 电缆。

电气性能

▪ 可长期在水下或其他恶劣条件运行;
▪ 内置式电容测试点用以测定线路带电状态,需与带电指示器配合使用;
▪ 无最小相间安全距离要求;
▪ 安装可以是垂直、水平及任何角度。

组件

欧式电缆分接箱内分布图

安装步骤

1、三芯电缆分相处理

将电缆竖直放置,在距电缆终端1.0-1.5mm 处进行分相处理。切去该段内的外护层和钢铠带。
再向下剥除30mm 的外护层,向上留10mm 的内护层,剥除多余的内护层及填充物。
★注意铜屏蔽带和钢铠的分别接地。

2、单芯电缆处理

2.1 电缆铜屏蔽处理:将电缆竖直放置,从电缆顶端向下量取190mm 剥除电缆外护套和铜屏蔽带,露出电缆屏蔽层。
2.2 电缆屏蔽层处理:从电缆顶端向下量取165mm,整齐剥除电缆屏蔽层,切记不要损伤电缆主绝缘层,并在绝缘层与屏蔽层的过度处平滑倒角,以保证平滑过渡。
2.3 电缆绝缘层处理:从电缆顶端向下量取52mm,剥除电缆绝缘层,露出电缆线芯。然后在绝缘层顶端约3mm 处做光滑倒角,避免应力锥安装划伤。

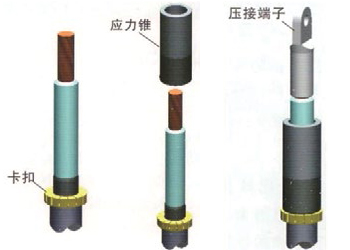

3、安装应力锥和压接端子:

3.1 安装卡扣:将卡扣缠绕在电缆屏蔽层的下端,紧贴铜屏蔽处( 绝缘管的上端),然后锁紧。卡扣有电缆分相的红、黄、绿三色。
3.2 安装应力锥: 清洁绝缘层表面和应力锥内表面,并均匀涂上硅脂,然后将应力锥从线芯套入,用力往下推,知道下表面贴平卡扣。
★注意:应力锥不能套反,黑色部分朝下。
3.3 安装压接端子:将压接端子套进线芯,并旋转端子的方向直到端子头部平面与套管端面平行,按端子上的压接标位从端子头部位置依次向下压好端子(推荐采用围压)。压接完成后将压接时形成的尖锐边缘要用锉刀锉平滑,并清理干净。
★注意:要求使用与电缆相同规格的压接端子,铜芯电缆使用铜端子、铝芯电缆使用铜铝过渡端子。

4、安装前插头:

4.1 检查设备套管的螺孔( 标准螺纹为M16),将M16 螺栓旋入套管的螺孔中并拧紧。
4.2 清洁设备套管、前接头、压接端子、应力锥、绝缘塞以及端盖,并在应力锥外表面、前接头内表面、设备套管外表面、绝缘赛外面均匀涂上硅脂。
4.3 将压接好的端子的电缆套入前接头内,直到端子上部的孔在前接头中心位置为止。
4.4 将前接头套入设备套管,变径螺栓应穿过压接端子的圆孔。
4.5 如果后面要安装后接头或避雷器,则转到安装步骤5
4.6 将平垫、弹垫、螺母依次套在螺栓上,用套筒扳手将螺母拧紧,然套上绝缘塞,盖好端盖。
4.7 检查前接头本体上的地线松紧,如果松了请拧紧。将地线的另一端与系统接地良好连接。
4.8 检查各处连接,确认到位。前接头安装完毕。

5、安装后接头:

5.1 用扳手将导电杆紧固在前接头内的螺栓上,保证导电杆与前接头压接端子接触良好,然后拧上M16 螺栓。
5.2 按步骤1、2、3 处理好的带有端子的电缆推入后接头,直到端子上部的孔位于后接头中心的位置为止。
5.3 将装好电缆的后接头对前接头套入。保证导电杆与后接头的端子面贴平,并且螺栓穿过后接头端子的圆孔。
5.4 如果还需扩展,则按照同样的方法安装后接头或者避雷器。
5.5 如果不需要扩展,则按照4.6-4.8 安装顺序安装好后接头。

6、安装后接式避雷器:

6.1 清洁避雷器的外表面,并均匀涂上润滑硅脂。
6.2 重复5.1 的步骤。
6.3 将避雷器对准前接头( 或后接头) 套入。
6.4 重复第4 步骤的4.6-4.8 接好绝缘塞、端盖。
6.5 将接地线紧固在系统接地处。
