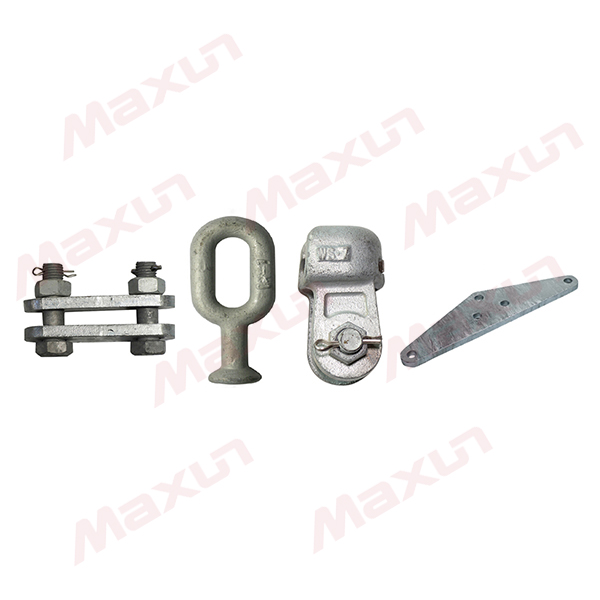

连接金具

连接金具是用于绝缘子、悬垂线夹、耐张线夹及保护金具等连接组合成悬垂或耐张串组的金具。
产品型号中字母挂板数字的意义为：
Q: 球头挂环 P: 平面( 平行) 接触
W: 碗头 S: 双联
U:U 型 L: 联板、拉杆、菱形
Z: 直角 Y: 延长
B：板 T: 调整

暂无下载文件

全国服务热线：
15858513191

产品介绍 选型表

产品介绍

Product introduction

连接金具是用于绝缘子、悬垂线夹、耐张线夹及保护金具等连接组合成悬垂或耐张串组的金具。
产品型号中字母挂板数字的意义为：
Q: 球头挂环  P: 平面( 平行) 接触
W: 碗头  S: 双联
U:U 型  L: 联板、拉杆、菱形
Z: 直角  Y: 延长
B：板  T: 调整

选型表

Instructions for ordering

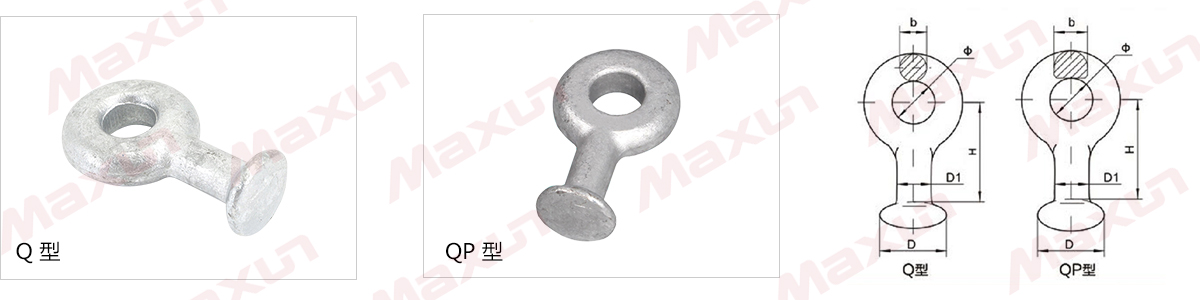

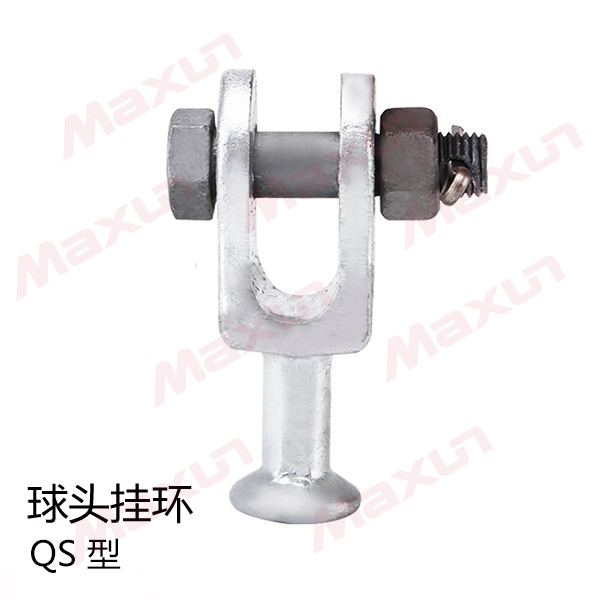

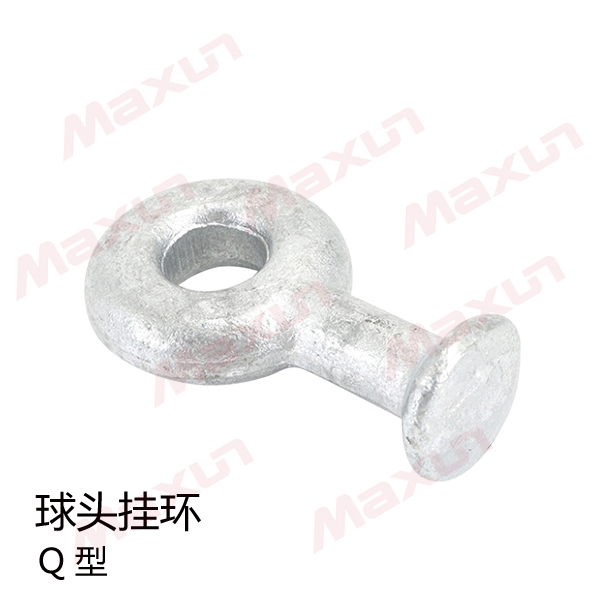

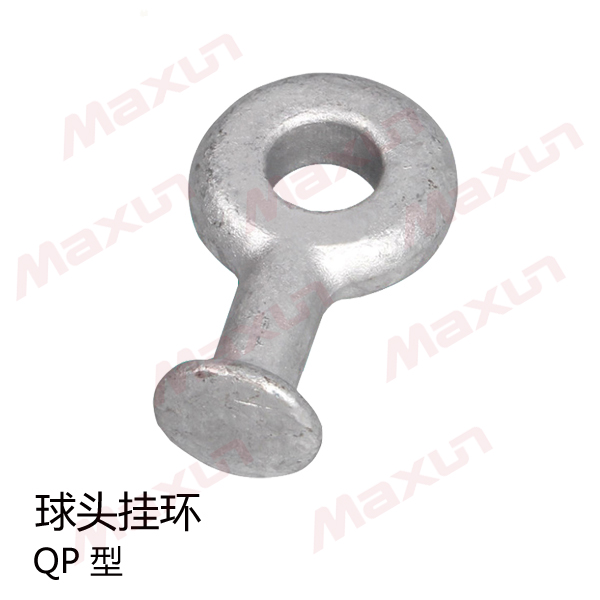

球头挂环

通用设计型号	型号	主要尺寸(mm）					连接标记	握力 (KN)	参考重量（KG）
通用设计型号	型号	Φ	B	H	D	D1	连接标记	握力 (KN)	参考重量（KG）
	Q-7	22	16	50	33.3	17	16	70	0.3
	QP-7	20	16	50	33.3	17	16	70	0.3
	QP-10	20	16	50	33.3	17	16	100	0.3
	QP-12	24	16	60	33.3	17	16	120	0.5
	QP-12G	24	17	60	33.3	17	16	120	0.4
	QP-16	26	20	60	41.0	21	20	160	0.5
	QP-20	26	18	80	49.0	25	24	200	1.0
	QP-21D	30	24	70	41.0	21	20	210	0.9
	QP-30	39	28	80	49.0	25	24	300	1.1
QP-0750		20	16	50	33.3	17	16	70	0.3
QP-1050		20	16	50	33.3	17	16	100	0.3
QP-1260		24	16	60	33.3	17	16	120	0.4
QP-1660		26	18	60	41.0	21	20	160	0.5
QP-2180		26	20	80	41.0	21	20	210	0.7
QP-2580		30	24	80	49.0	25	24	250	1.0
QP-3280		33	28	80	49.0	25	24	320	1.2

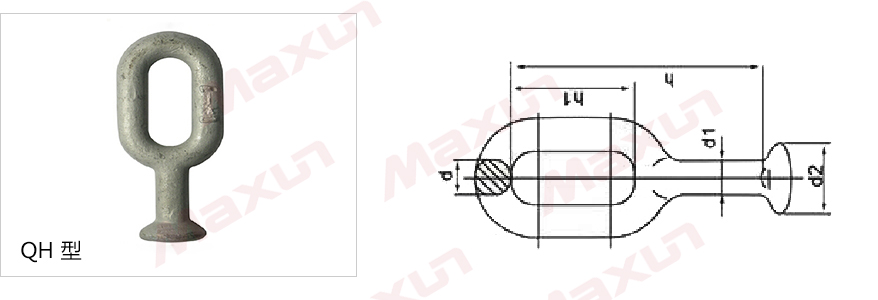

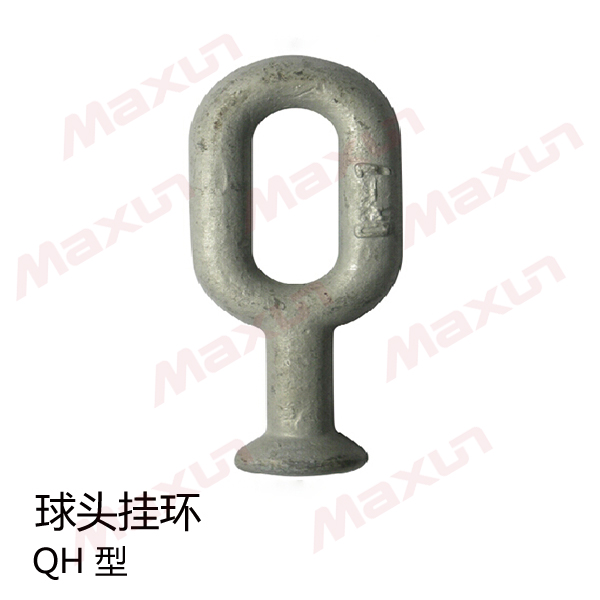

通用设计型号	型号	主要尺寸					连接标记	握力 (KN)	参考重量（KG）
通用设计型号	型号	d	h	h1	d1	d2	连接标记	握力 (KN)	参考重量（KG）
	QH-7	16	100	57	17	33.3	16	70	0.6
	QH-10	16	110	60	17	33.3	16	100	1.1
	QH-12	19	90	45	17	33.3	16	120	1.1
	QH-16	18	127	80	21	41.0	20	160	1.3
	QH-21	20	150	80	21	41.0	20	210	1.3
	QH-30	22	150	98	25	49.0	24	300	1.7
QH-07100		16	100	57	17	33.3	16	70	0.3

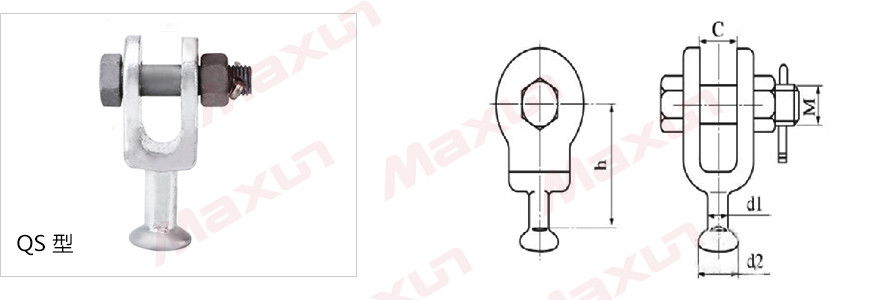

通用设计型号	型号	主要尺寸					连接标记	握力 (KN)	参考重量（KG）
通用设计型号	型号	C	M	h	d1	D2	连接标记	握力 (KN)	参考重量（KG）
	Q-7U	20	16	75	17	33.3	16	70	0.56
	Q-12U	22	22	94	17	33.3	16	120	0.85
QS-0775		20	16	75	17	33.3	16	70	0.9
QS-1075		22	18	75	17	33.3	16	100	0.9
QS-1275		20	22	75	17	33.3	16	120	1.0
QS-1680		22	24	80	21	41.0	20	160	1.2

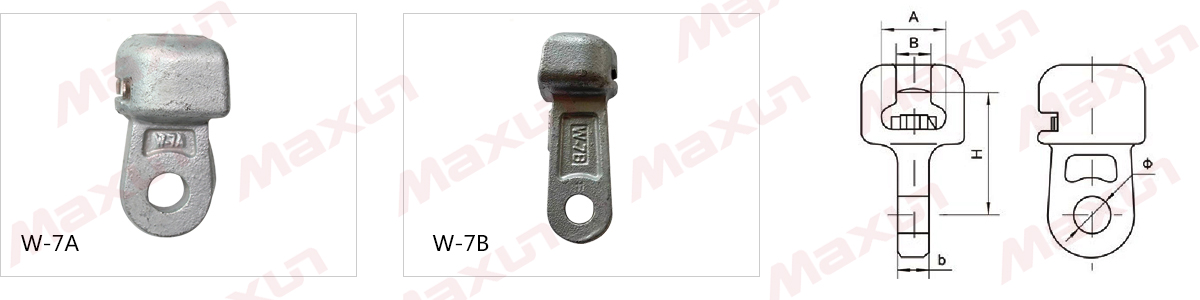

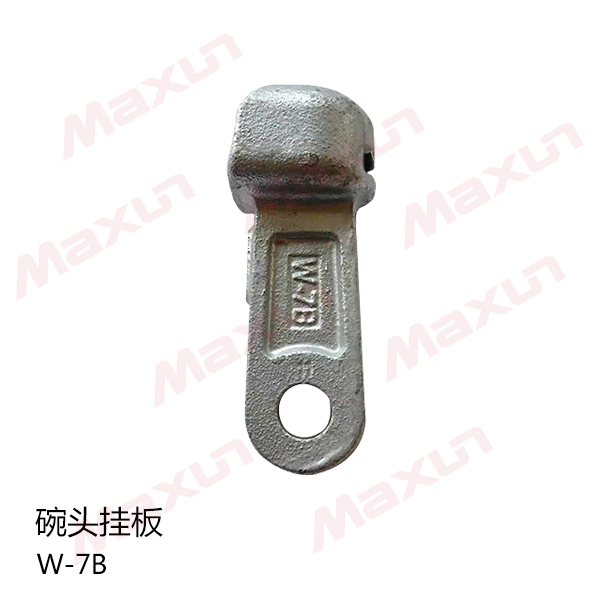

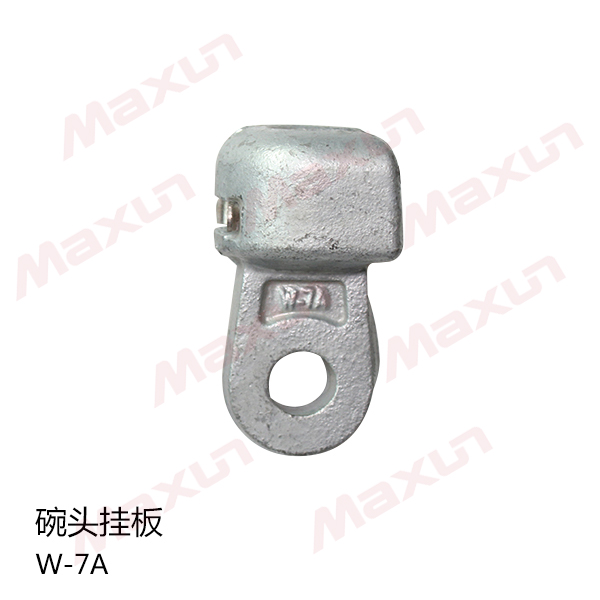

碗头挂板

通用设计型号	型号	主要尺寸					连接标记	握力 (KN)	参考重量（KG）
通用设计型号	型号	Φ	b	H	A	B	连接标记	握力 (KN)	参考重量（KG）
	W-7A	20	16	70	34.5	34.5	16	70	0.8
	W-7B	20	16	115	34.5	34.5	16	70	0.92
	W1-10	20	18	85	34.5	34.5	16	100	0.9
	W1-12	24	20	85	34.5	34.5	16	120	1.3
	W-30	39	32	110	51.0	51.0	24	300	3.5
W-0770		20	16	70	34.5	34.5	16	70	0.8
W-07115		22	16	115	34.5	34.5	16	70	1.0
W-1085		20	16	85	34.5	34.5	16	100	1.1
W-1290		24	16	90	34.5	34.5	16	120	1.6
W-1695		26	18	95	42.5	42.5	20	160	1.9
W-32110		33	28	110	51.0	27.5	24	320	4.2

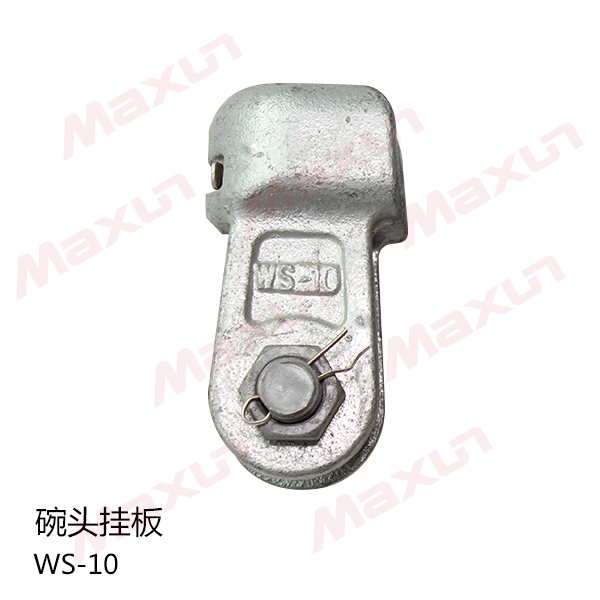

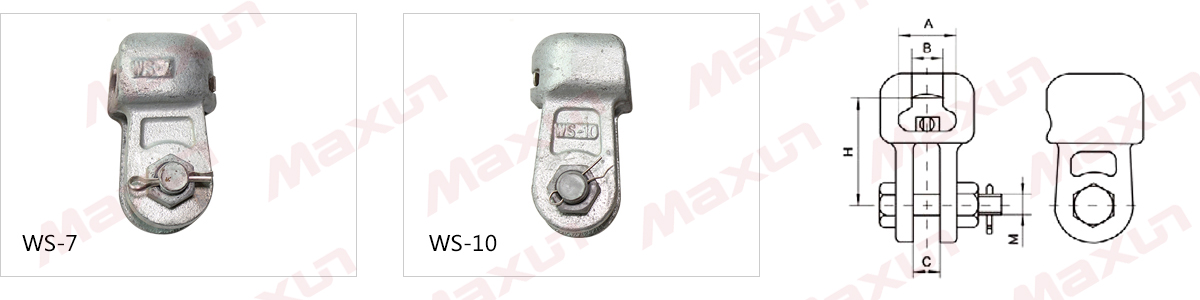

通用设计型号	型号	主要尺寸					连接标记	标称破坏载荷(KN)	参考重量（KG）
通用设计型号	型号	C	H	M	A	B	连接标记	标称破坏载荷(KN)	参考重量（KG）

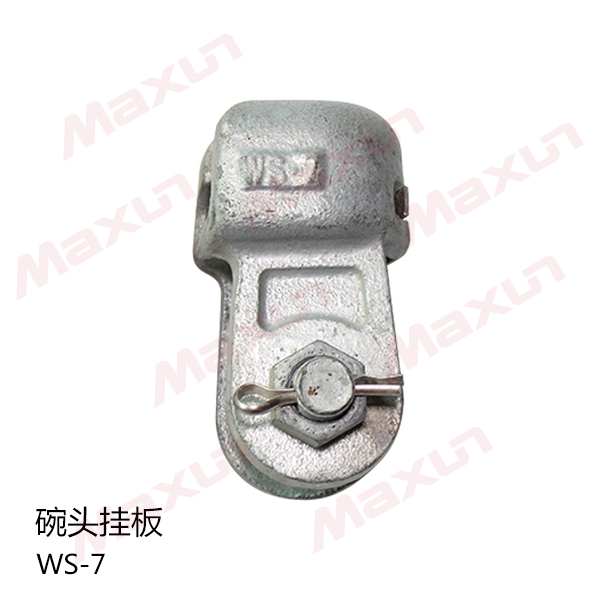

	WS-7	20	70	16	34.5	19.2	16	70	0.97
	WS-10	20	85	18	34.5	19.2	16	100	1.70
	WS-12	24	85	22	34.5	19.2	16	120	3.81
	WS-16	26	95	24	34.5	23.0	20	160	2.60
	WS-21	30	100	27	51.0	27.5	24	210	4.30
	WS-20D	30	100	27	42.0	23.0	20	200	4.30
	WS-30	36	110	36	51.0	27.5	24	320	5.70
WS-0770		20	70	16	34.5	19.2	16	70	0.97
WS-1085		20	85	18	34.5	19.2	16	100	1.70
WS-1290		20	90	22	34.5	19.2	16	120	1.70
WS-1695		22	95	24	42.5	23.0	20	160	2.60
WS-21100		24	100	24	42.5	23.0	20	210	3.80
WS-25100		28	100	27	51.0	27.5	24	250	4.30
WS-32110		32	100	30	51.0	27.5	24	320	5.70

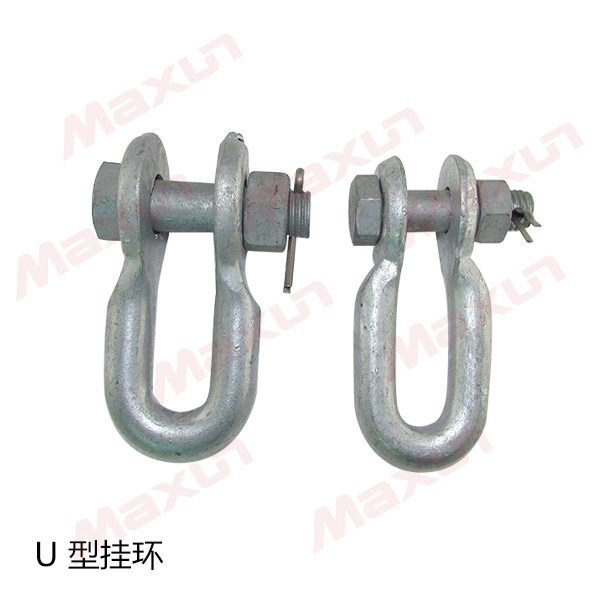

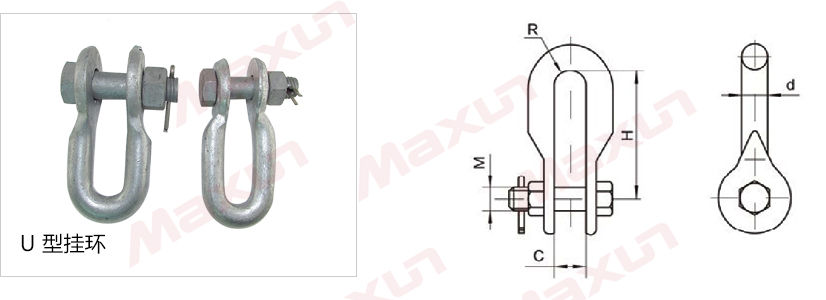

通用设计型号	型号	主要尺寸					标称破坏载荷(KN)	参考重量（KG）
通用设计型号	型号	C	M	d	H	R	标称破坏载荷(KN)	参考重量（KG）
	U-7	20	16	16	80	10	70	0.44
	U-10	22	18	18	85	11	100	0.54
	U-12	24	22	20	90	12	120	0.96
	U-16	26	24	22	95	13	160	1.47
	U-21	30	27	24	100	15	210	2.20
	U-25	34	30	26	110	17	200	2.79
	U-30	38	36	30	130	19	320	3.75
U-0770		20	16	16	70	10	70	0.50
U-1085		20	18	16	85	10	100	0.60
U-1290		22	22	18	90	11	120	1.00
U-1695		24	24	20	95	12	160	1.50
U-21100		24	24	20	100	12	210	1.80
U-25100		28	27	24	110	14	250	2.10
U-32130		36	32	28	130	18	320	3.00
UK-0770		24	16	16	70	12	70	0.50
UK-1085		26	18	16	85	13	100	0.60
UK-1290		26	22	18	90	13	120	1.10
UK-1695		28	24	20	95	14	160	1.50
UK-21100		30	24	20	100	15	210	1.80
UK-32130		36	30	20	130	18	320	3.40
UK-0770T		28	16	28	70	12	70	0.50
UK-1290T		28	22	18	90	13	120	1.10

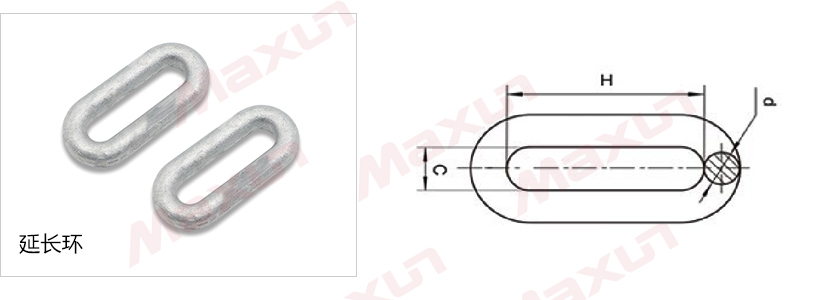

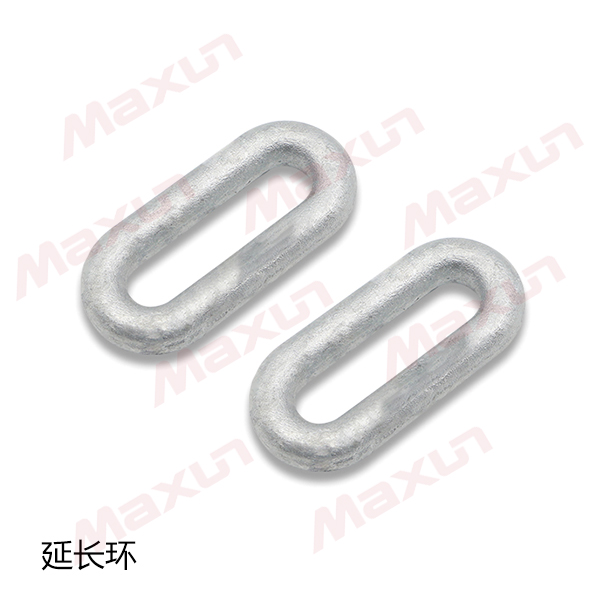

通用设计型号	型号	主要尺寸			标称破坏载荷(KN)	参考重量（KG）
通用设计型号	型号	C	d	H	标称破坏载荷(KN)	参考重量（KG）
	PH-7	20	16	80	70	0.4
	PH-10	22	18	100	100	0.6
	PH-12	24	20	120	120	0.9
	PH-16	26	22	140	160	1.5
	PH-21	30	24	160	210	1.6
	PH-25	34	26	160	250	2.0
	PH-30	38	30	180	300	3.0
PH-0780		20	16	80	70	0.4
PH-10100		22	16	100	100	0.5
PH-12120		24	18	120	120	0.9
PH-16120		26	20	120	160	0.6
PH-21130		26	20	130	210	1.0
PH-25120		32	24	120	250	1.3
PH-32140		36	28	140	320	2.0

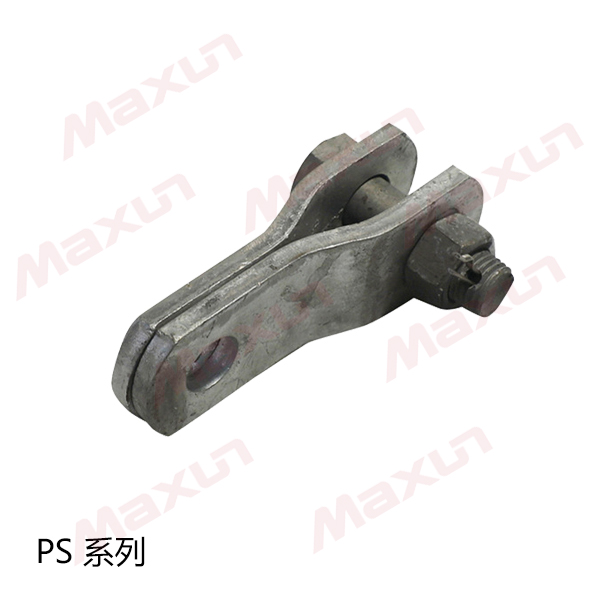

挂板

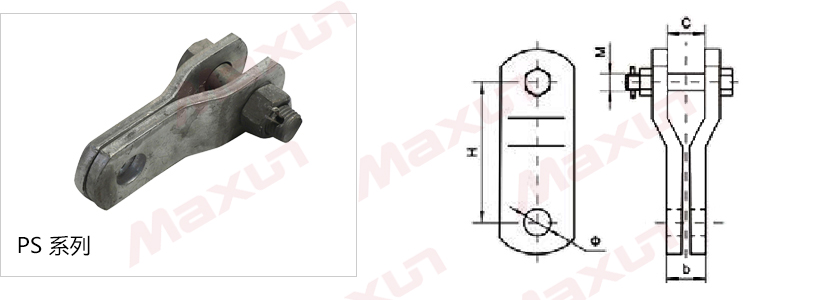

通用设计型号	型号	主要尺寸					标称破坏载荷(KN)	参考重量（KG）
通用设计型号	型号	C	b	M	Φ	H	标称破坏载荷(KN)	参考重量（KG）
	PS-7	20	16	16	20	90	70	0.60
	PS-10	20	20	18	20	90	100	0.80
	PS-12	20	20	22	24	95	120	1.50
	PS-16	26	24	24	26	155	160	2.70
	PS-30	38	34	36	39	140	300	5.30
PS-0790		20	16	16	18	90	70	0.60
PS-10100		20	18	18	20	100	100	0.80

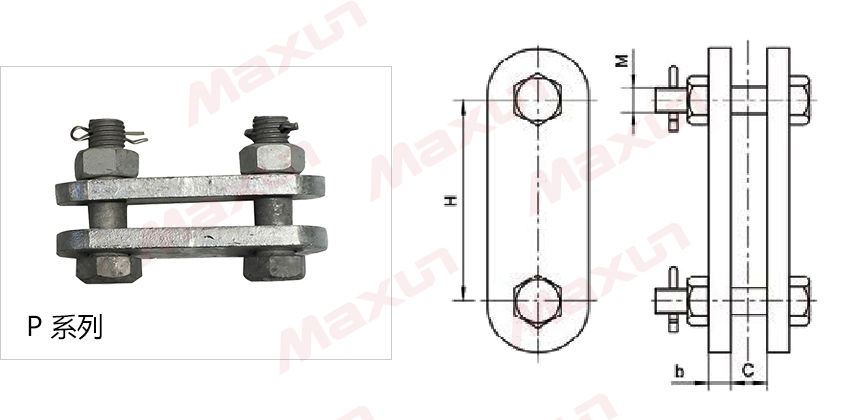

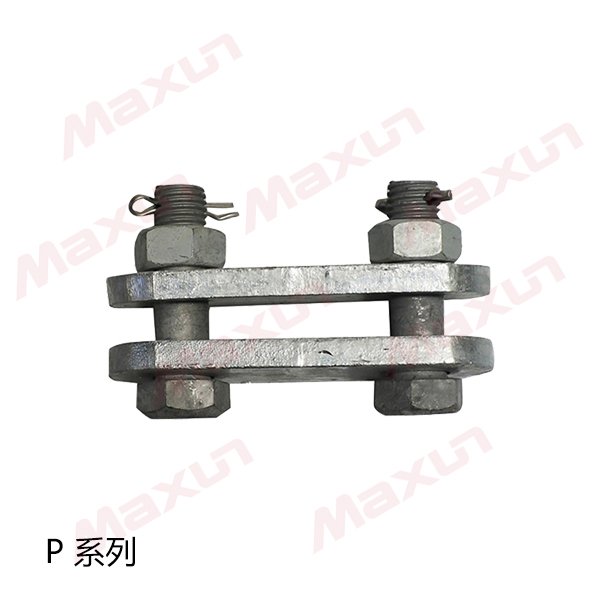

通用设计型号	型号	主要尺寸				标称破坏载荷(KN)	参考重量（KG）
通用设计型号	型号	C	b	M	H	标称破坏载荷(KN)	参考重量（KG）
	P-7	18	6	16	70	70	0.60
	P-10	20	8	18	80	100	0.85
	P-12	24	10	22	90	120	1.52
	P-16	26	12	24	100	160	2.89
	P-21	30	14	27	120	210	4.10
	P-25	34	16	30	120	250	5.20
	P-30	38	16	36	120	300	5.20
P-0770		20	6	16	70	70	0.60
P-1080		20	18	18	80	100	0.90
P-1290		20	10	22	90	120	1.50
P-16100		22	12	24	100	160	2.40
P-21100		24	14	24	100	210	2.70
P-25120		28	16	27	120	250	4.20
P-32120		32	16	30	120	250	4.40

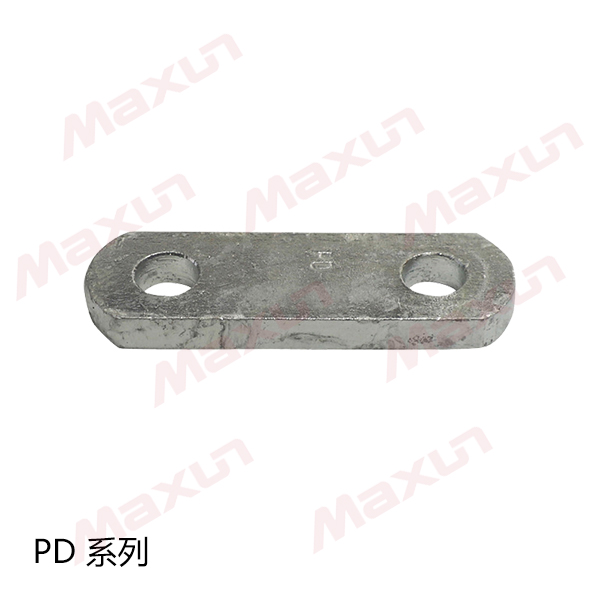

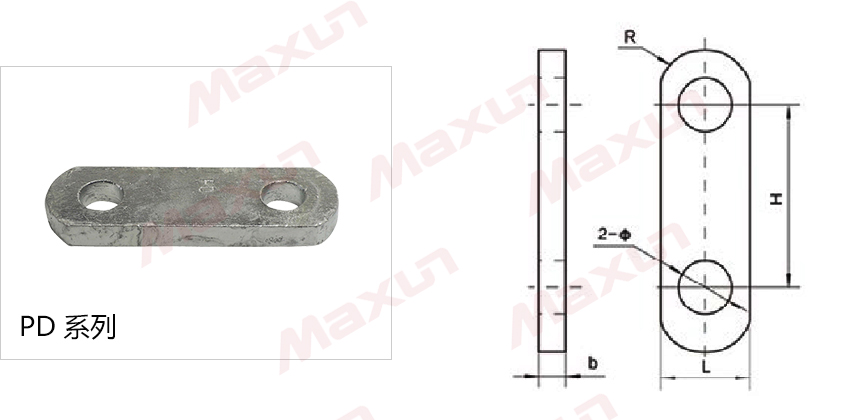

型号 08 国际	97 定型	主要尺寸（mm）					标称破坏载荷(KN)	参考重量（KG）
型号 08 国际	97 定型	Φ	H	b	L	R	标称破坏载荷(KN)	参考重量（KG）
	PD-7	18	70	16	40	22	70	0.57
	PD-10	20	80	16	45	24	100	0.86
	PD-12	24	100	16	60	26	120	1.05
	PD-16	26	100	18	60	32	160	1.28
	PD-20	30	120	26	72	36	200	2.50
PD-0770		18	70	16	40	22	70	0.57
PD-1080		20	80	16	45	24	100	0.86
PD-12100		24	100	16	50	26	120	1.05

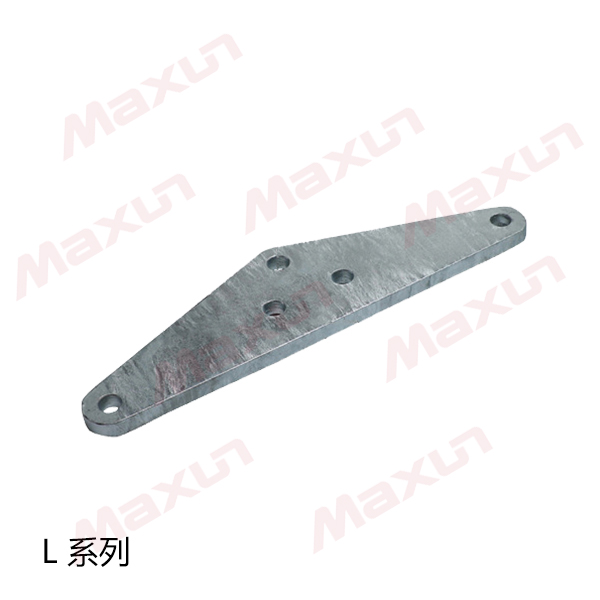

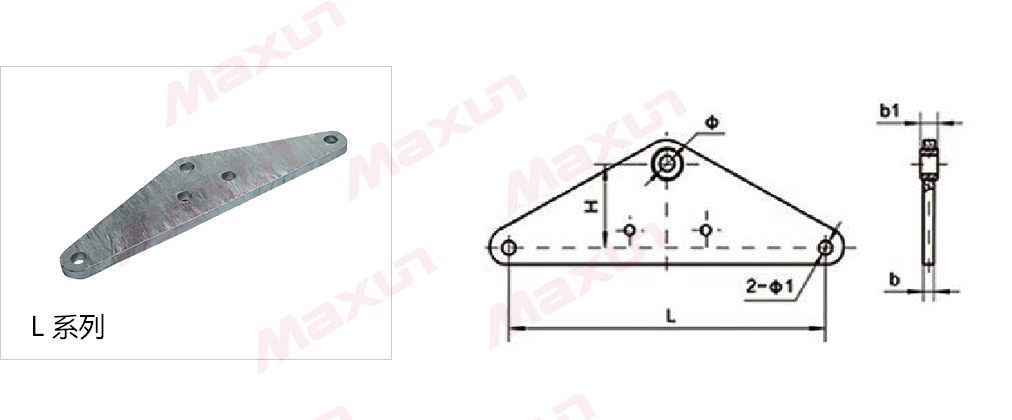

三角联板

型号	主要尺寸（mm）						标称破坏载荷(KN)	参考重量（KG）
型号	H	L	b1	b	Φ	Φ1	标称破坏载荷(KN)	参考重量（KG）
L-1040	70	400	16	16	20	18	100	4.43
L-1240	70	400	16	16	24	18	120	4.66
L-1640	100	400	18	18	26	20	160	5.80
L-2140	100	400	26	16	30	20	210	6.90
L-2052	100	520	26	16	30	26	200	8.00
L-2055	200	550	26	16	30	24	200	11.8
L-2540	110	400	30	16	33	24	250	9.00
L-3040	110	400	32	18	39	26	300	10.0
L-4255	250	550	38	24	45	30	420	24.4
L-5040	110	400	38	30	45	33	500	14.8
L-6045	200	450	42	32	51	39	600	25.5
L-6050	250	500	42	32	51	39	600	23.3
