概述

高压支柱绝缘子绝瓷件和上、下金属附件用胶合剂胶装而成。绝缘子在电力系统中应用很广，一般属于外绝缘，在大气条件下工作。
架空输电线路、发电厂和变电所的母线和各种电气设备的外部带电导体均须用绝缘子支持，并使之与大地（或接地物）或其他有电位差的导体绝缘。

型号说明

Z- 户内外胶装支柱绝缘子；ZN- 户内内胶装支柱绝缘子；ZL- 户内联合胶装支柱绝缘子
对于外胶装支柱绝缘子，L：表示多棱式；A: 表示机械破坏负荷为3.75KN；B：表示机械破坏负荷为7.5KN；C: 表示机械破坏负荷为
12.5KN；D：表示机械破坏负荷为20KN。字母后的分数，分子表示额定电压千伏数，分母为机械破坏复合KN 数。
N- 内胶装上下附件为单螺孔者；
Y- 外胶装和联合胶装下附件为圆形者；
T- 外胶装下附件为椭圆形者；
F- 外胶装下附件为方形者；
G- 高原型（老产品为GY）

额定电压（KV）	工频电压、千伏（有效值）不小于（KV）		全被冲击耐受电压千伏（幅值） 不小于（KV）
	干耐受	击穿
6	36	58	60
10	47	75	80
20	68	119	125
35	100	175	185

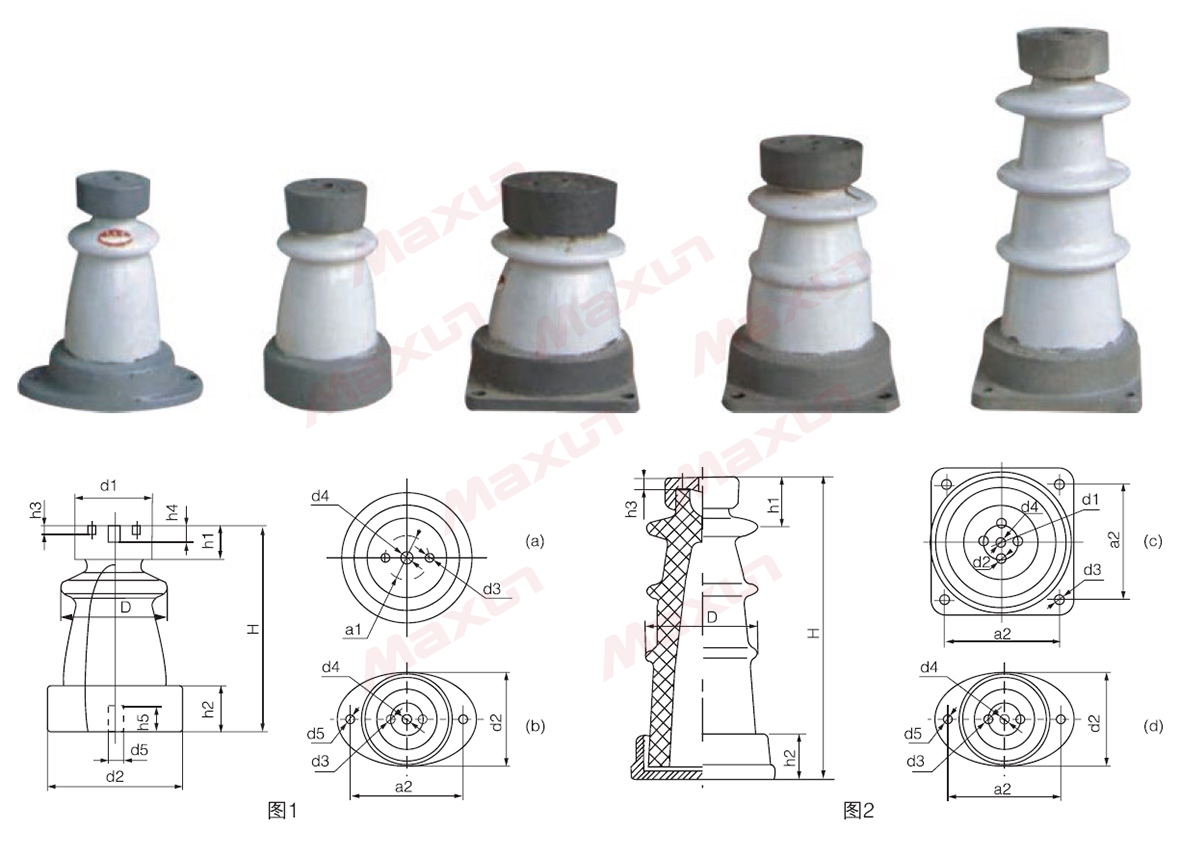

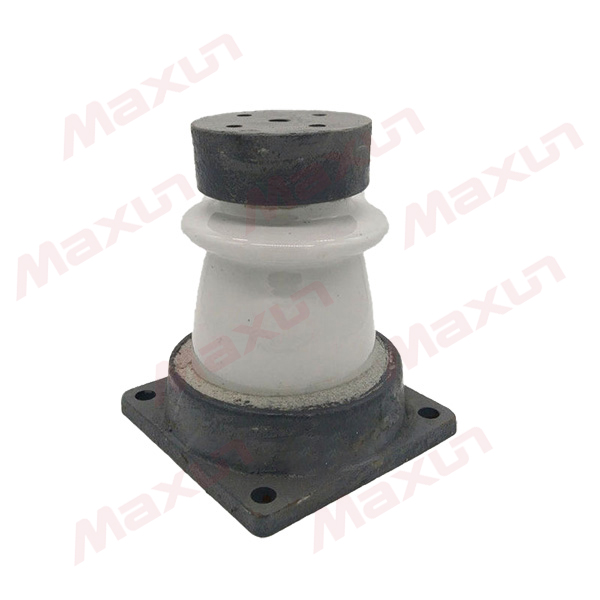

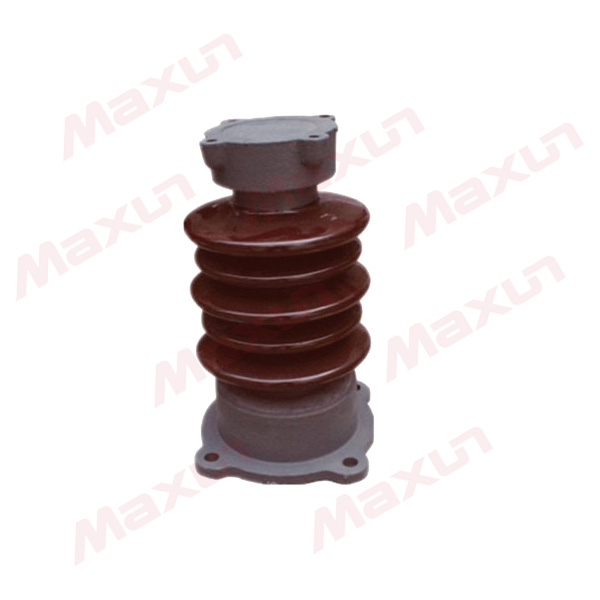

型号	图号	主要尺寸（mm）														重量 H h (KG)
		H	h1	h2	h3	h4	h5	D	d1	d2	d3	d4	d5	a1	a2
ZA-6Y	1a	165	27	36	6	13	20	86	62	106	2-M6	M10	M12	36	-	2.10
ZA-6T	1b	165	27	36	6	13	10	86	62	110	2-M6	M10	2-φ12	36	135	2.40
ZA-6Y	1a	185	38	48	7	18	22	106	82	133	2-M10	M16	M16	46	-	4.20
ZA-6T	1b	185	38	48	7	18	12	106	82	135	2-M10	M16	2-φ15	46	137	4.90
ZA-10Y	1a	190	27	36	6	13	20	86	66	110	2-M6	M10	M12	36	-	2.30
ZA-10T	1b	190	27	36	6	13	10	86	66	110	2-M6	M10	2-φ12	36	135	2.30
ZB-10T	1a	215	38	48	7	18	22	106	82	132	2-M10	M16	M16	46	-	5.10
ZB-10Y	1b	215	38	48	7	18	2	106	82	135	2-M10	M16	2-φ15	46	137	5.20
ZC-10F	1c	225	42	46	11	20	15	135	98	-	4-M10	M16	-	-	140	7.70
ZD-10F	1c	235	46	53	11	22	18	170	128	-	4-M12	M16	-	-	155	12.2
ZD-20F	1c	315	46	60	14	22	18	180	128	-	4-M12	M16	-	-	175	15.5
ZA-35Y	2a	380	38	48	7	-	22	120	82	-	M8	M12	-	-	-	8.30
ZA-35T	2d	380	38	46	7	-	12	120	82	-	2-M8	M12	-	-	175	9.00
ZB-35F	2c	400	40	60	10	-	18	150	98	-	4-M10	M12	-	-	155	12.9

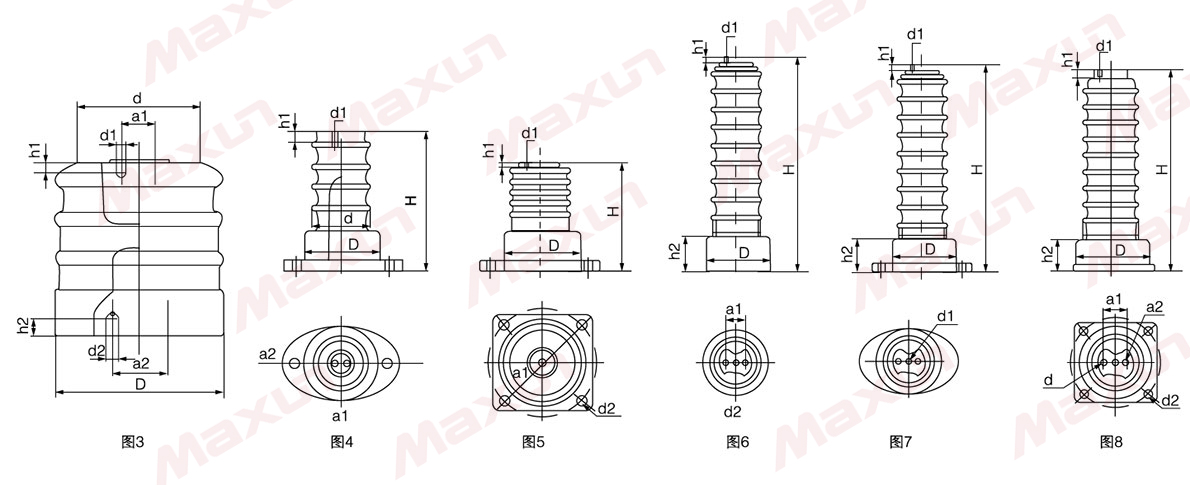

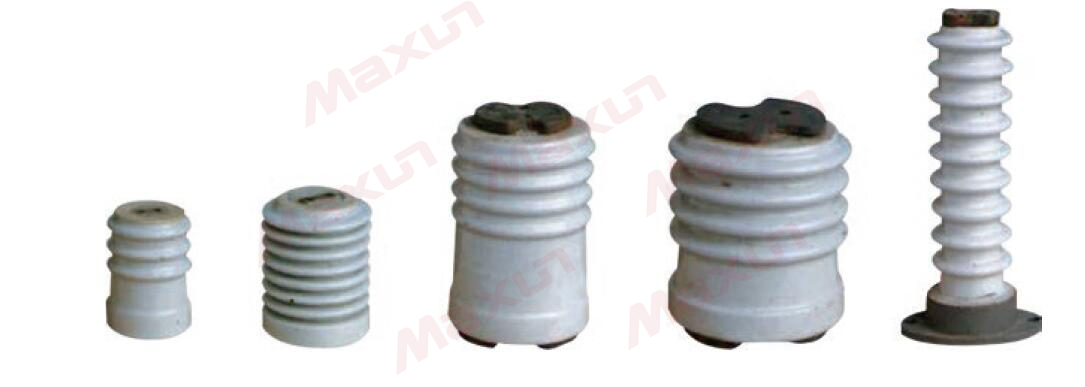

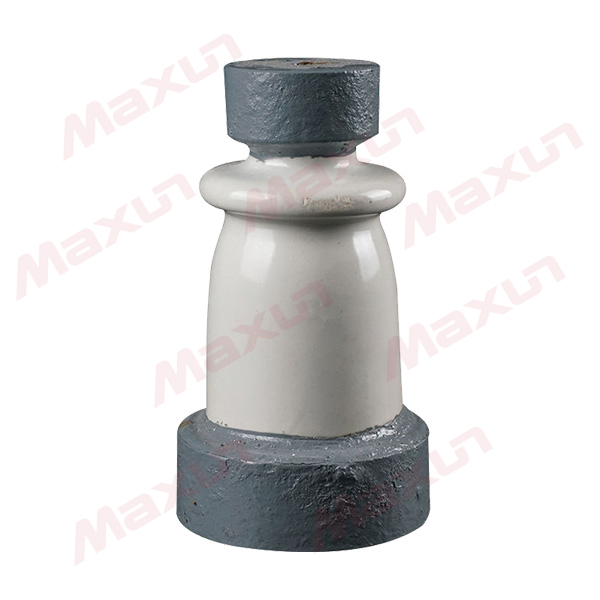

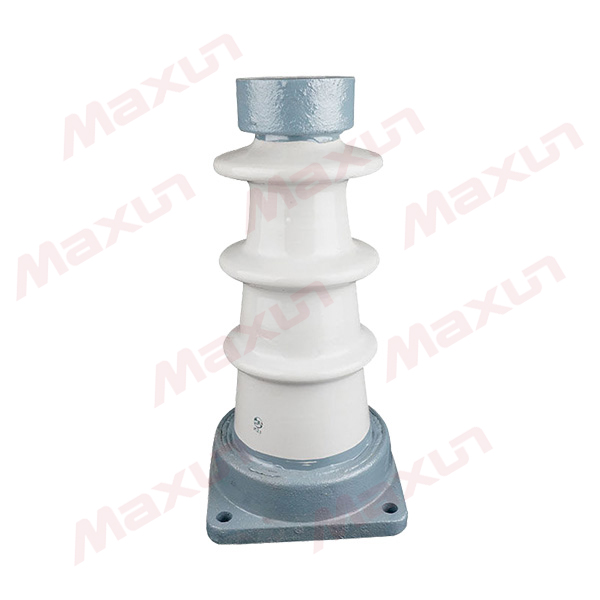

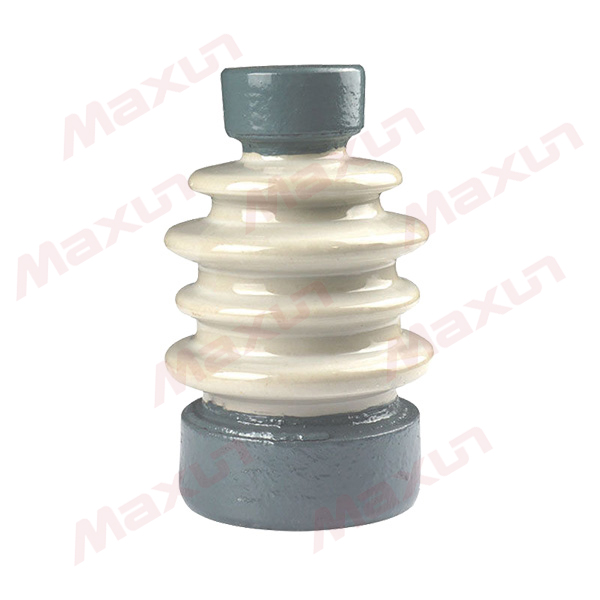

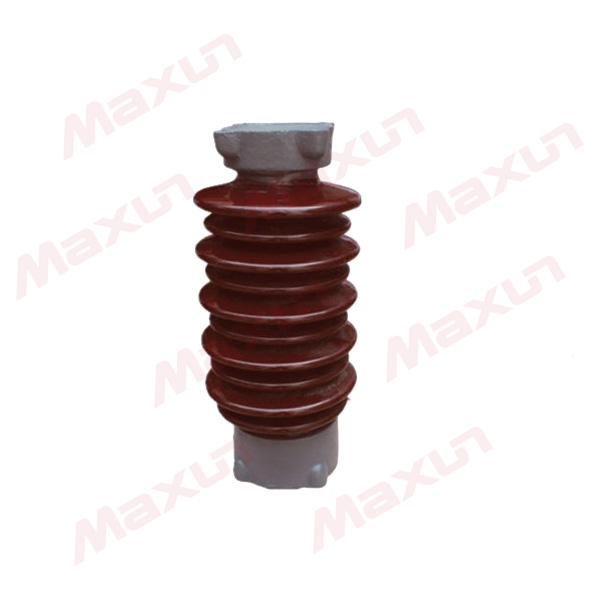

型号	图号	主要尺寸（mm）									重量 H h (KG)
		H	D	d	d1	d2	a1	a2	h1	h2
ZN-6/4	3	100	78	60	2-M8	M12	18	-	18	20	1.25
ZN-10/4	3	120	82	62	M10	M12	-	-	20	20	1.6
ZN-10/8	3	120	100	82	2-M10	M16	24	-	18	25	2.5
ZN-10/8N	3	120	100	82	M16	M16	-	-	18	25	2.5
ZN-10/16	3	170	152	-	2-M12	M20	36	-	18	30	7.3
ZN-20/16	3	230	152	-	2-M12	M20	36	-	18	35	6.2
ZN-20/30	3	230	185	-	2-M16	2-M10	46	46	24	30	14.0
ZL-10/4	4	160	72	-	M10	2-φ12	130	-	20	-	2.4
ZL-10/8	4	170	86	-	M16	2-φ14	145	-	25	-	3.5
ZL-10/16	5	185	110	-	M16	4-φ14	180	-	25	-	5.5
ZL-10/16	5	265	125	-	M16	4-φ14	210	-	25	-	12.5
ZL-20/30	5	290	160	-	M20	2-φ16	250	-	25	-	21.3
ZL-35/4Y	6	380	90	-	2-M8	M16	36	-	8	60	6.6
ZL-35/4	7	380	90	-	2-M8	2-φ14	36	145	8	60	6.2
ZL-35/8	8	400	110	-	2-M10	4-φ14	46	180	12	66	10.7
ZLA-35GY	7	445	105	-	2-M8	2-φ12	36	-	8	70	10.4
ZLB-35GY	8	450	125	-	2-M8	4-φ14	36	-	12	66	11.4
ZLD-10F	5	215	115	-	4-M12	4-φ15	-	-	-	-	9.7

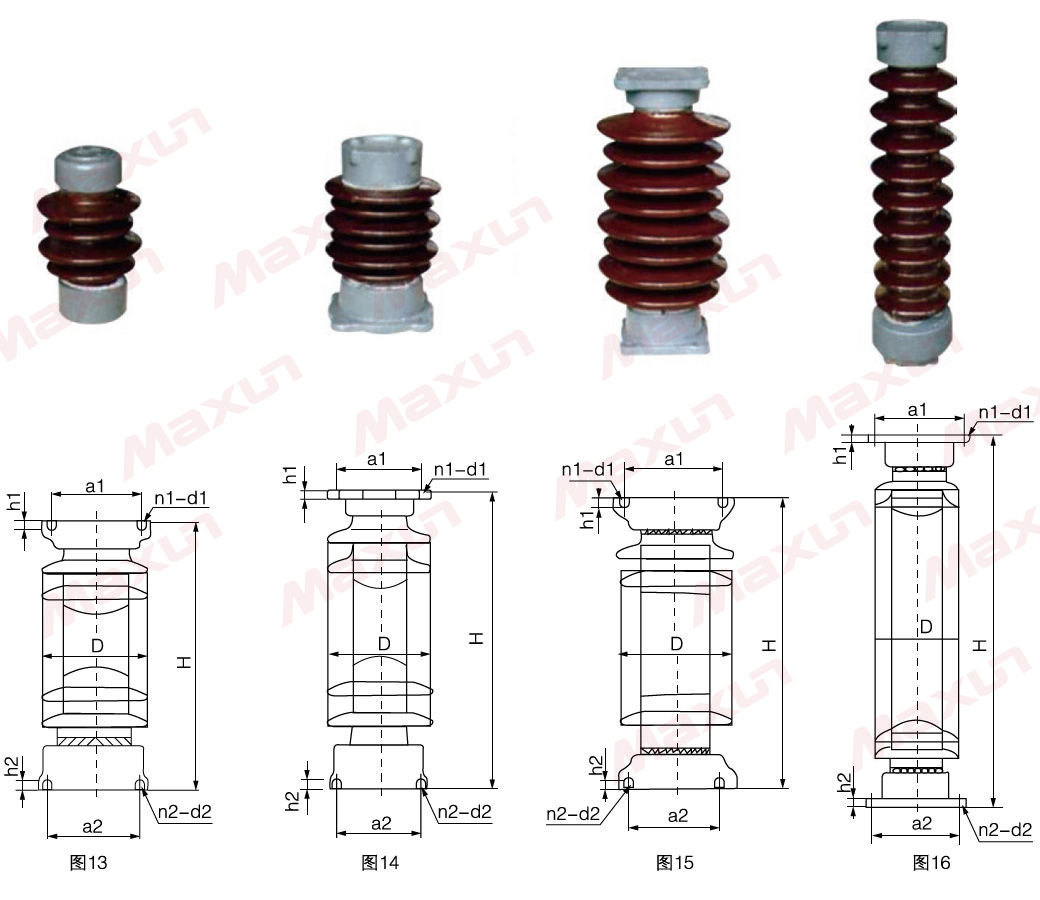

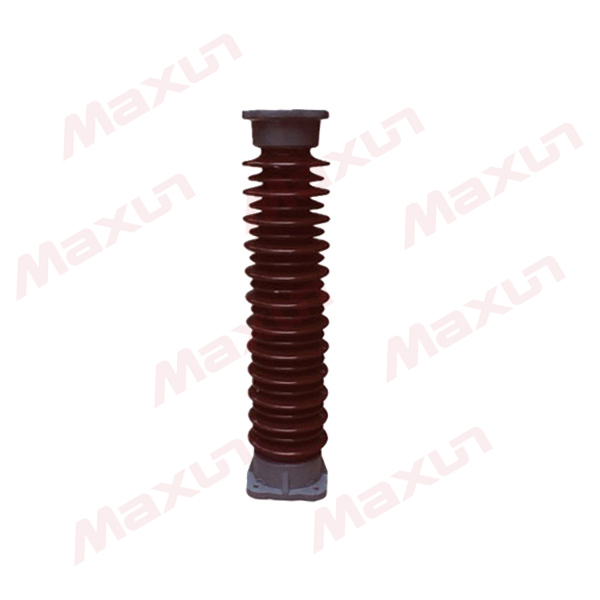

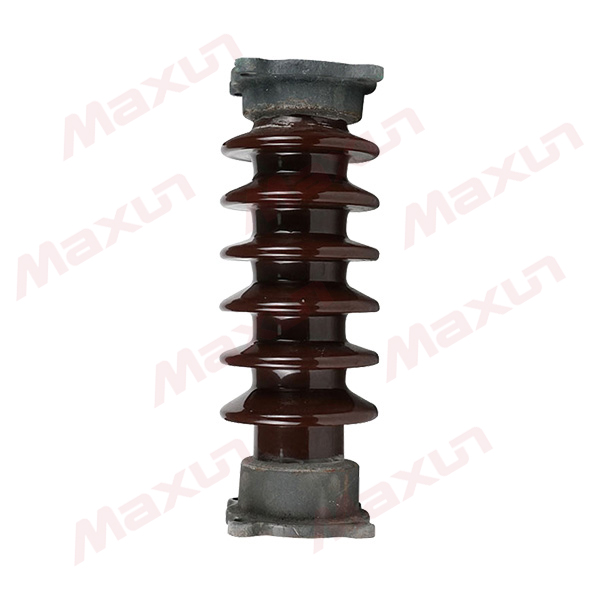

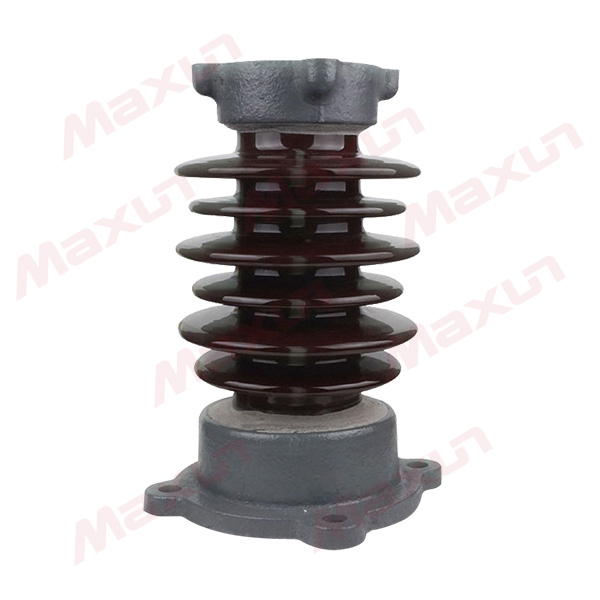

型号	图号	额定电压 KV	弯曲强度 KN	扭转负荷 KN.M	爬电距离 MM	雷电全波冲 击耐受电压 KV	工频干耐受 电压KV	工频湿耐受 电压KV	重量 (kg)
ZSW-35/4K-2	13	35	4	1.2	875	185	100	80	13
ZSW-35/4-4	17	35	4	1.8	1260	250	100	90	27
ZS-63/5	12	63	5	2	1160	325	175	140	38
ZS-63/4	12	63	4	2	1104	325	175	140	29
ZS-63/15K	13	63	15	4	1104	325	175	140	61
ZSW-63/4-3	12	63	4	2	2010	325	175	140	50
ZSW-63/8-2	12	63	8	4	1380	325	175	140	39
ZSW-35/4-2	12	35	4	4	875	185	100	80	14
ZSW3-35/4-2	14	35	4	4	875	185	100	80	13.5
ZSW2-35/10-4	17	35	10	2	1260	250	135	90	31.4

型号	总高 H	最大半径 D	干弧距离 MM	伞数	h1	h2	上部安装尺寸 (n1-d1-a1)	下部安装尺寸 (n2-d2-a2)
ZSW-35/4K-2	445	150	345	10	12	14	4-M14-Φ140	4-M14-Φ140
ZSW-35/4-4	560	235	405	大5小4	20	14	4-M16-Φ127	4-M18-Φ180
ZS-63/5	710	180	565	11	15	20	4-M12-Φ140	4-M18-Φ225
ZS-63/4	760	170	627	10	15	14	4-M12-Φ140	4-M14-Φ180
ZS-63/15K	840	230	628	9	16	20	4-M18-Φ210	4-M18-Φ250
ZSW-63/4-3	850	235	705	15	15	20	4-M12-Φ140	4-M18-Φ225
ZSW-63/8-2	850	235	705	12	15	20	4-M12-Φ140	4-M18-Φ225
ZSW-35/4-2	445	150	350	10	15	14	4-M12-Φ140	4-M14-Φ180
ZSW3-35/4-2	445	150	351	10	15	15	4-M12-Φ140	4-M12-Φ140
ZSW2-35/10-4	560	245	405	大5小4	20	14	4-M16-Φ127	4-M14-Φ180

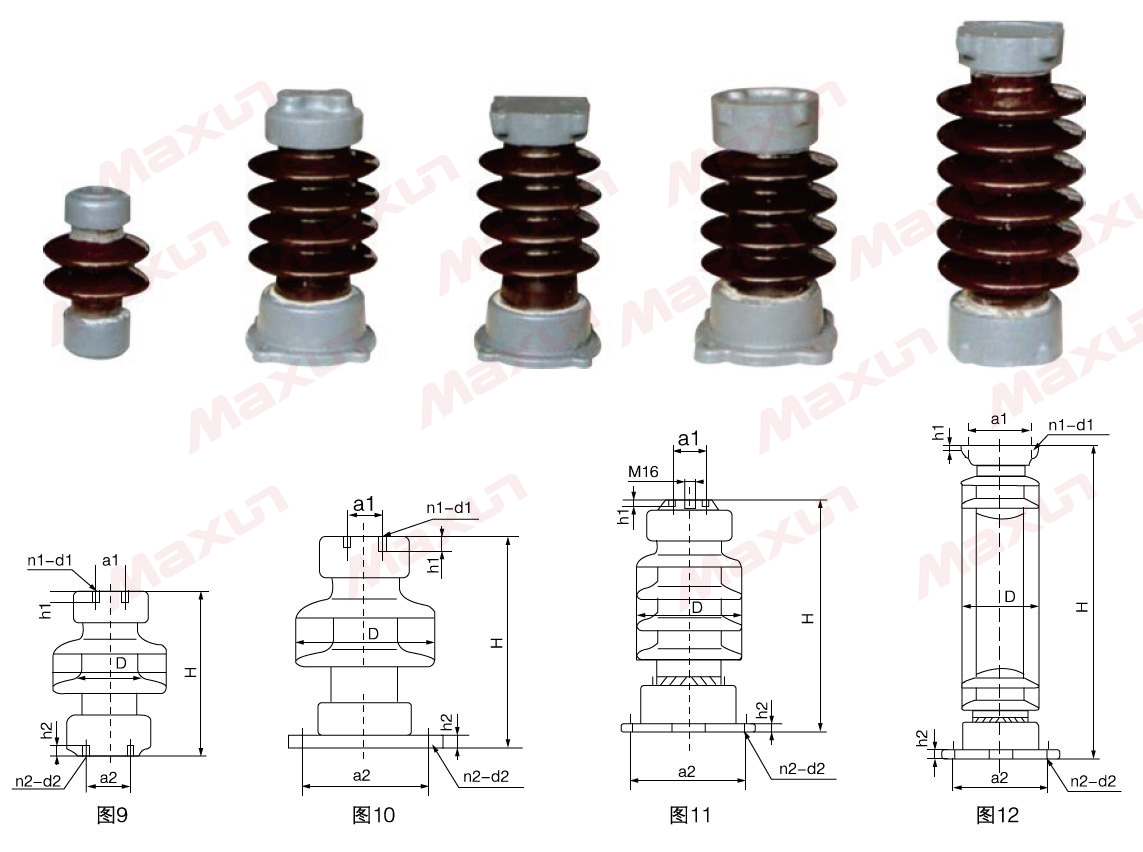

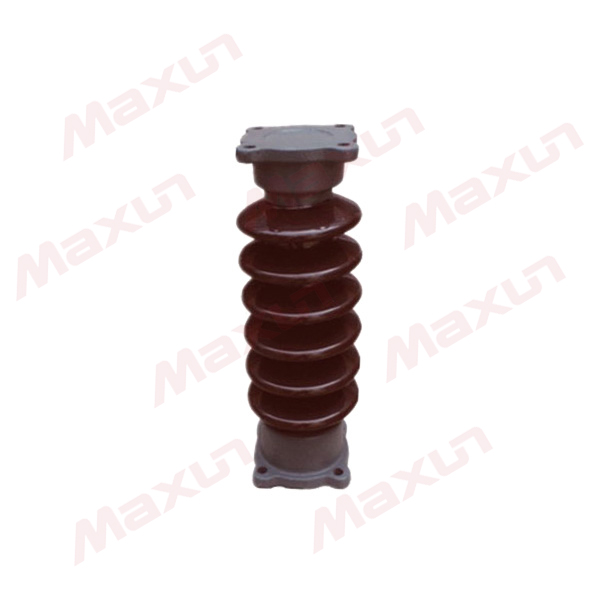

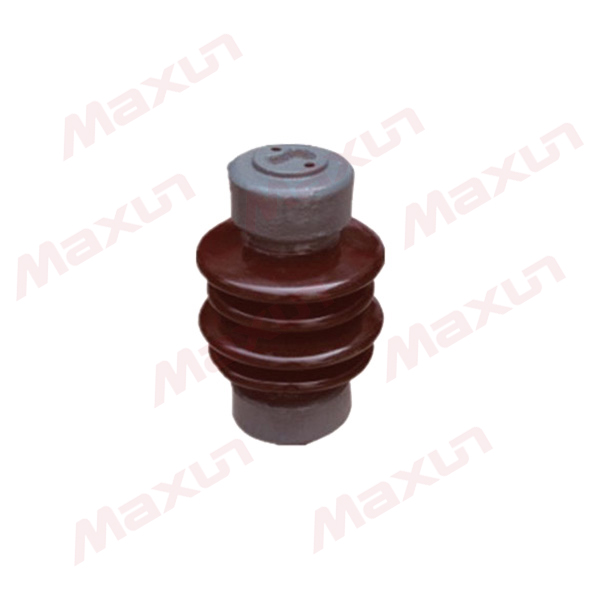

型号	图号	额定电压 KV	弯曲强度 KN	扭转负荷 KN.M	爬电距离 MM	雷电全波冲 击耐受电压 KV	工频干耐受 电压KV	工频湿耐受 电压KV	重量 (kg)
ZS-10/5L	9	10	5	-	230	75	40	28	6
ZS-10/4	10	10	4	-	230	75	40	28	6
ZS-20/10	12	20	10	-	400	150	75	50	18
ZS-20/8	11	20	8	-	400	150	75	50	14.5
ZS-20/16	12	20	16	-	470	150	75	50	14.5
ZS-20/30	12	20	30	-	470	150	75	50	32
ZS-35/30-G	12	20	30	-	575	170	100	70	32.6
ZS-35/6L	14	35	6	3	648	170	100	70	17
ZS-35/8	12	35	8	2	625	170	100	70	16
ZS-35/4K	13	35	4	2	648	170	100	70	12

型号	总高 H	最大半径 D	干弧距离 MM	伞数	h1	h2	上部安装尺寸 (n1-d1-a1)	下部安装尺寸 (n2-d2-a2)
ZS-10/4	210	140	123	2	10	12	2-M8-36	2-M12-Φ130
ZS-20/10	350	180	224	4	15	20	4-M12-Φ140	4-M18-Φ210
ZS-20/8	350	165	217	4	15	14	2-M12-Φ140	4-M14-Φ180
ZS-20/16	350	190	218	5	15	0	4-M12-Φ140	4-M18-Φ210
ZS-20/30	400	205	222	5	15	25	4-M12-Φ140	4-M18-Φ250
ZS-35/30-G	450	205	272	5	15	25	4-M12-Φ140	4-M18-Φ225
ZS-35/6L	420	165	308	7	15	15	4-M12-Φ140	4-M12-Φ140
ZS-35/8	420	165	306	6	15	14	4-M12-Φ140	4-M14-Φ180
ZS-35/4K	400	150	300	7	15	14	4-M14-Φ140	4-M14-Φ140
