灌胶式防水接线盒

隧道专用分支型防水接线盒,是我司针对隧道电缆安装以及对电缆接头的防水要求,特别研制开发的一种防水盒。本产品考虑到隧道施工环境以及电缆安装位置的复杂性,特别对产品的安装以及电缆接线做了优化设计,使盒子的安装更简单、更利于操作。
本型号产品适用于主线小于30 毫米,支线小于25 毫米的电缆分支接线使用。

全国服务热线:
15858513191

产品介绍

Product introduction

概述

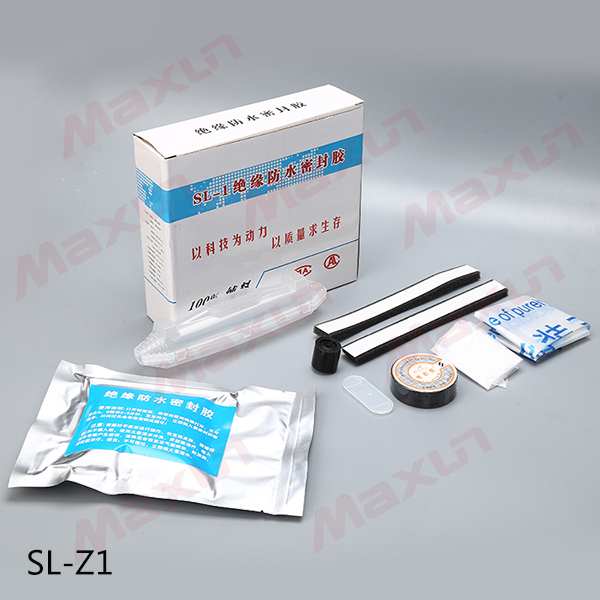

WX-Z1

电缆外径:8-26mm
最大截面范围:
  无铠电缆:3×16mm² 4×16mm²
  带铠电缆:3×10mm² 4×10mm²
产品尺寸:185×40×45mm
填充重量:150g

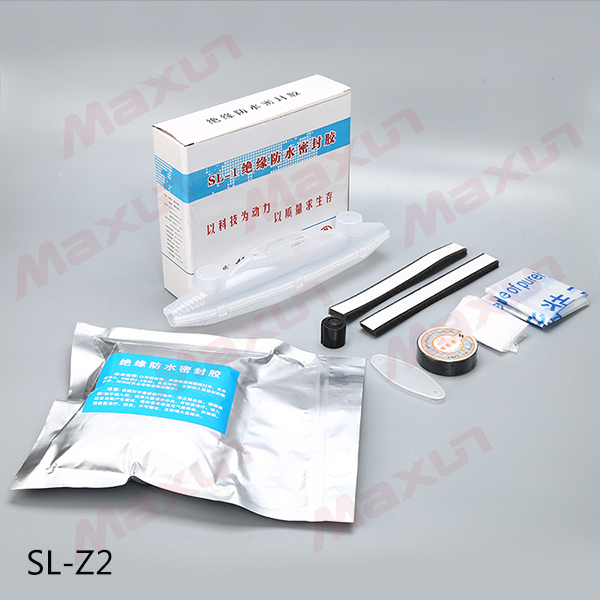

WX-Z2

电缆外径:14-32mm
最大截面范围:
  无铠电缆:3×35mm² 4×25mm²
  带铠电缆:3×16mm² 4×16mm²
产品尺寸:270×55×55mm
填充重量:365g

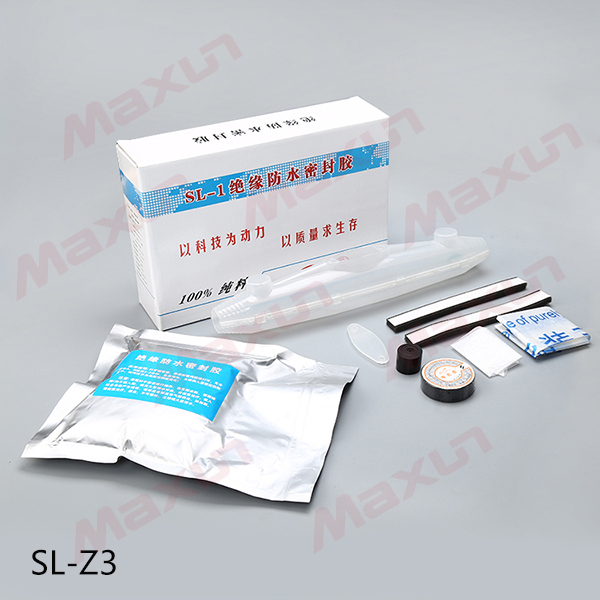

WX-Z3

电缆外径:23-39mm
最大截面范围:
  无铠电缆:3×50mm² 4×50mm²
  带铠电缆:3×50mm² 4×35mm²
产品尺寸:355×65×60mm
填充重量:620g

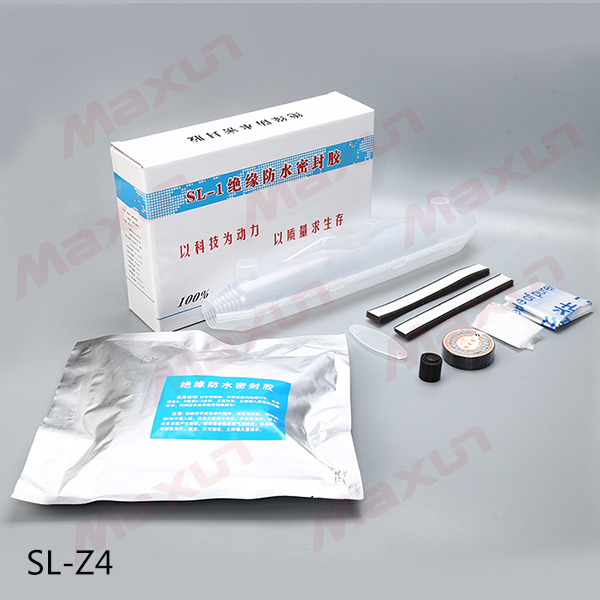

WX-Z4

电缆外径:28-50mm
最大截面范围:
  无铠电缆:3×95mm² 4x95mm²
  带铠电缆:3×95mm² 4×70mm²
产品尺寸:400×90×75mm
填充重量:1300g

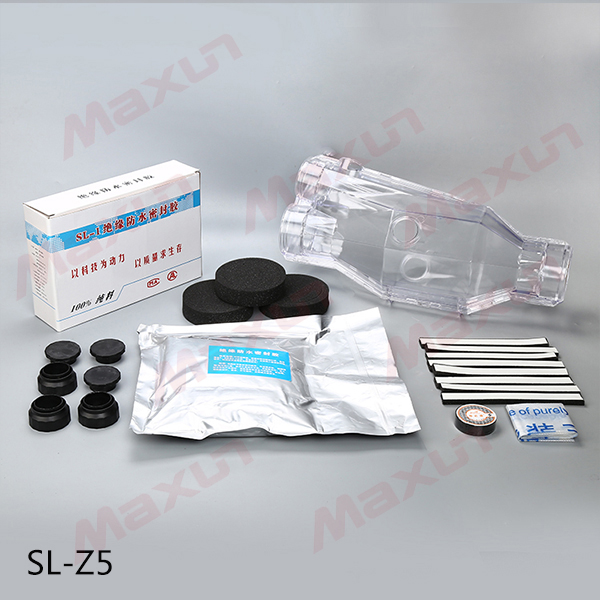

WX-Z5

电缆外径:45-65mm
最大截面范围:
  无铠电缆:3×240mm² 4x240mm²
  带铠电缆:3×240mm² 4×240mm²
产品尺寸:485×220×180mm
填充重量:6000g

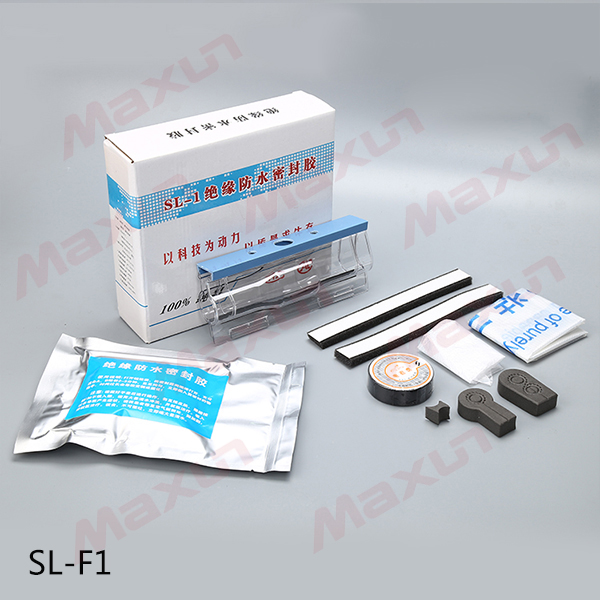

WX-F1

最大电缆外径:
  主回路:15mm
  分支回路:15mm
最大截面范围:
  主回路:4×1.5-6mm²
  分支回路:4×1.5-4mm²
产品尺寸:175×75×40mm
填充重量:140g

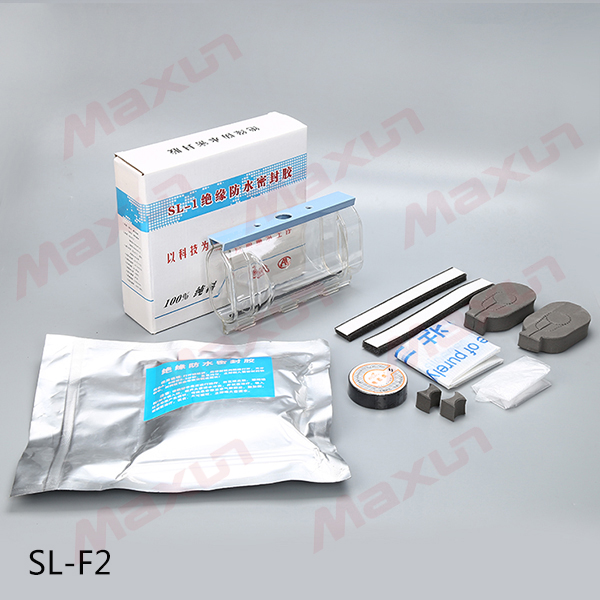

WX-F2

最大电缆外径:
  主回路:29mm
  分支回路:22mm
最大截面范围:
  主回路:4×6-100mm²
  分支回路:4×4-10mm²
产品尺寸:175×110×76mm
填充重量:500g

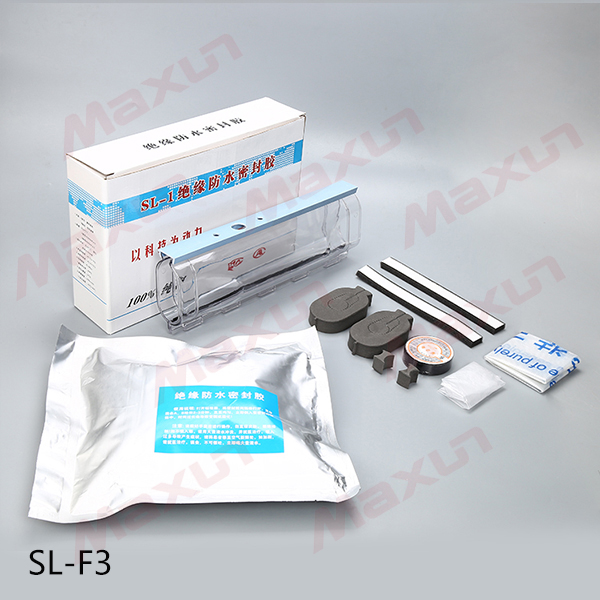

WX-F3

最大电缆外径:
  主回路:29mm
  分支回路:22mm
最大截面范围:
  主回路:4×6-25mm²
  分支回路:4×4-16mm²
产品尺寸:300×110×76mm
填充重量:1000g

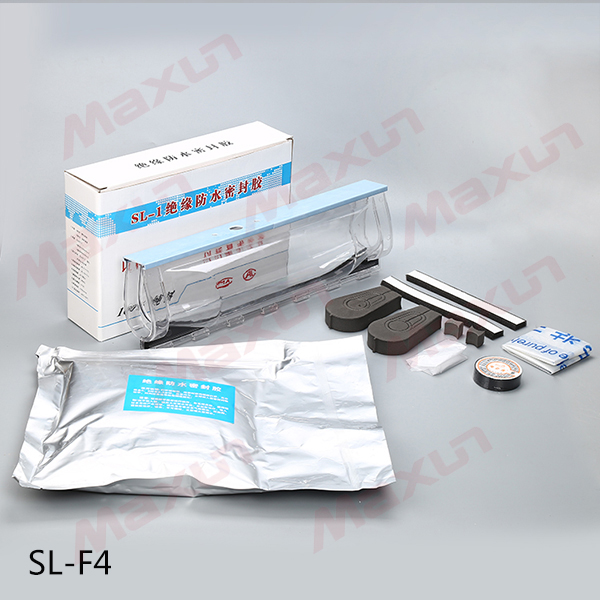

WX-F4

最大电缆外径:
  主回路:35mm
  分支回路:25mm
最大截面范围:
  主回路:4×35-95mm²
  分支回路:4×6-25mm²
产品尺寸:400×125×100mm²
填充重量:2500g

WX-M5

最大电缆外径:
  主回路:65mm
  分支回路:56mm
最大截面范围:
  主回路:4×95-240mm²
  分支回路:4×6-150mm²
产品尺寸:485×220×180mm
填充重量:2000g

WX-M2

最大电缆外径:
  主回路:26mm
  分支回路:22mm
最大截面范围:
  主回路:4×6-10mm²
  分支回路:4×4-10mm²
产品尺寸:198×140×116mm
填充重量:650g

WX-M3

最大电缆外径:
  主回路:29mm
  分支回路:22mm
最大截面范围:
  主回路:4×16-25mm²
  分支回路:4×4-16mm²
产品尺寸:178×125×96mm
填充重量:700g
定制各种防水盒
注:电缆护套外径为选型的最终决定因素,导体截面仅作参考。

灌胶式电缆直通防水接线盒的安装

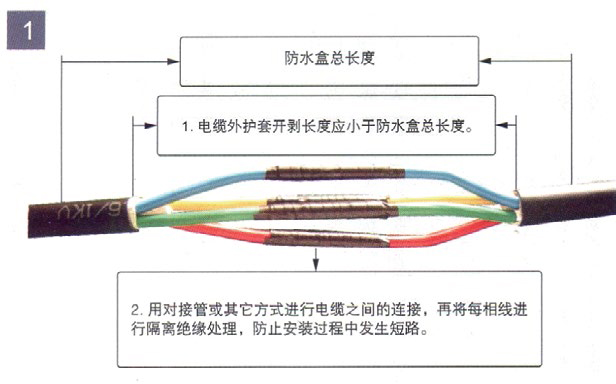

1. 用对接管或其它方式进行电缆之间的连接,再将每相线进行隔离绝缘处理,防止安装过程中发生短路。

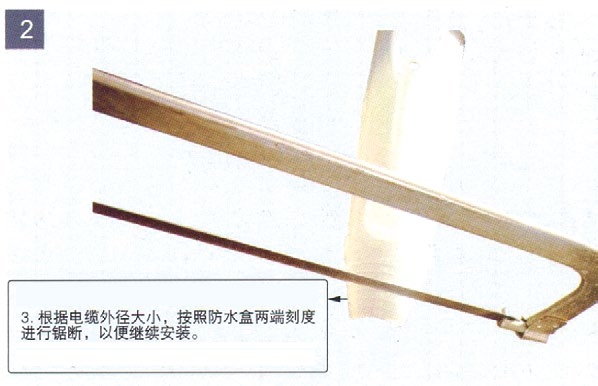

2.根据电缆外径大小,按照防水盒两端刻度进行锯断,以便继续安装。
3. 将海绵条缠绕在电缆两端处,具体位置应与防水盒两端入口处一致。扣上防水盒,注意每个卡扣处都应受力扣紧。用20# 自粘带将防水盒两端用力缠绕,以防此树脂漏出。

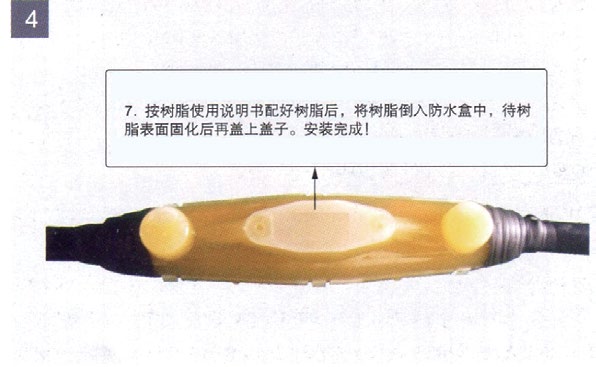

4.按树脂使用说明书配好树脂后,将树脂倒人防水盒中,待树脂表面固化后再盖上盖子。安装完成!

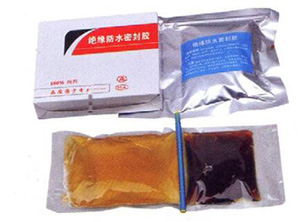

附录:照缘防水密封胶使用说明

树脂使用方法(请严格遵守,违反如下操作方法所造成的一切后果我方概不负责)
1、先将A 组份与B 组份树脂之间的间隔棒打开,然后充分揉和2-3 分钟,直到均匀。
2、立即将混合好的树脂倒入分支盒中,如耽误时间太长容易使树脂稠甚至于固化。
3、应避免皮肤、眼睛与树脂直接接触。

1、安装时戴好PE 手套(随配件一起附送),如条件允许,可戴上眼镜和口罩。
2、固化时间受环境温度影响,在常温25℃下固化时间为1 小时,温度越低,固化时间相应加长;温度越高,固化时间越短。
3、施工现场应保持较好的通风条件。
4、未进行灌浇树脂的置于通风阴凉处,保质期为3 个月。树脂不可暴晒,或与其它化学类产品堆置。
5、树脂在灌浇过程中会产一定的气味,但此气味是人体可自行降解,树脂固化后无任何毒性,请放心使用。
6、如不慎入眼,请用大量清水冲洗.并就医治疗。吸入过多导致产生症状,请将患者移到空气新鲜处,如加剧,请就医治疗。
7、灌胶完毕后,将所有使用完的桶、瓶等放入垃圾中并丢弃。

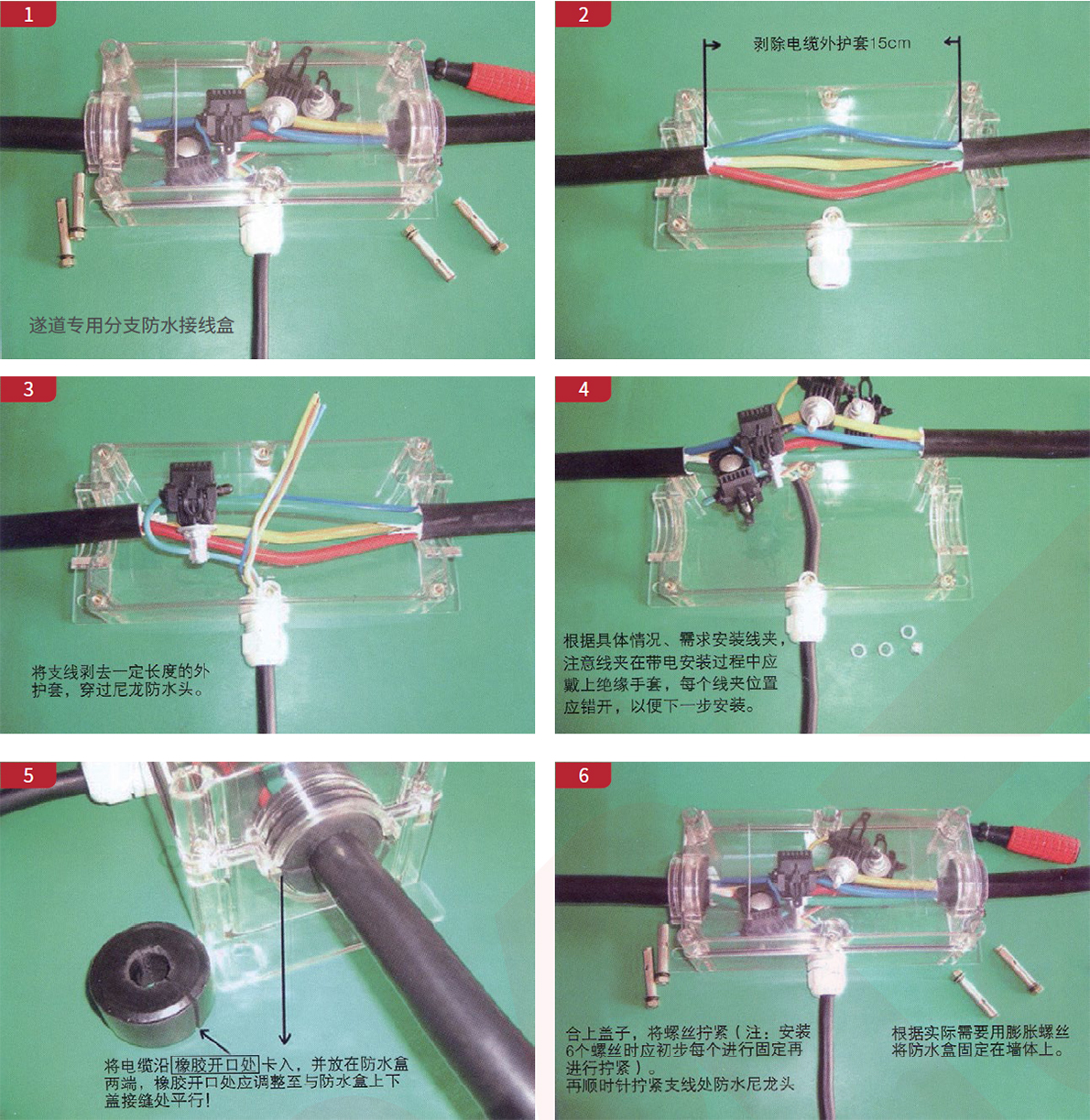

遂道专用分支防水接线盒

隧道专用分支型防水接线盒,是我司针对隧道电缆安装以及对电缆接头的防水要求,特别研制开发的一种防水盒。本产品考虑到隧道施工环境以及电缆安装位置的复杂性,特别对产品的安装以及电缆接线做了优化设计,使盒子的安装更简单、更利于操作。
本型号产品适用于主线小于30 毫米,支线小于25 毫米的电缆分支接线使用。
