穿刺型外间隙避雷器

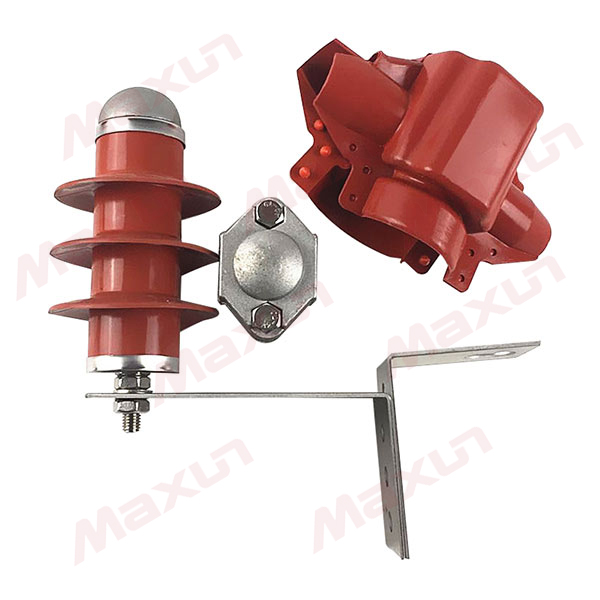

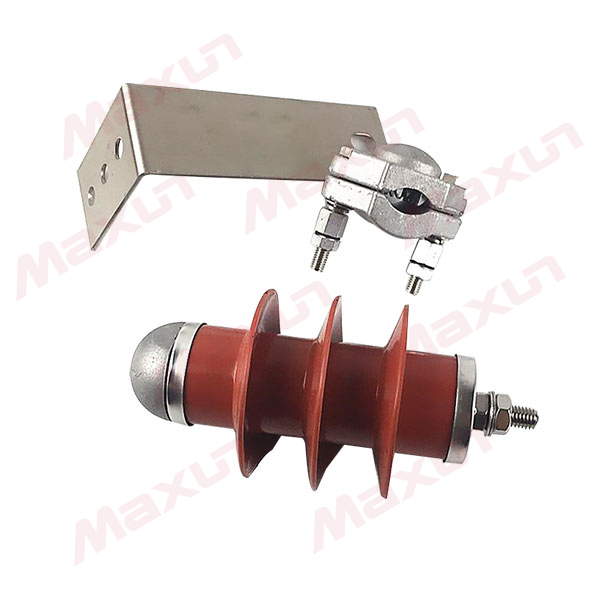

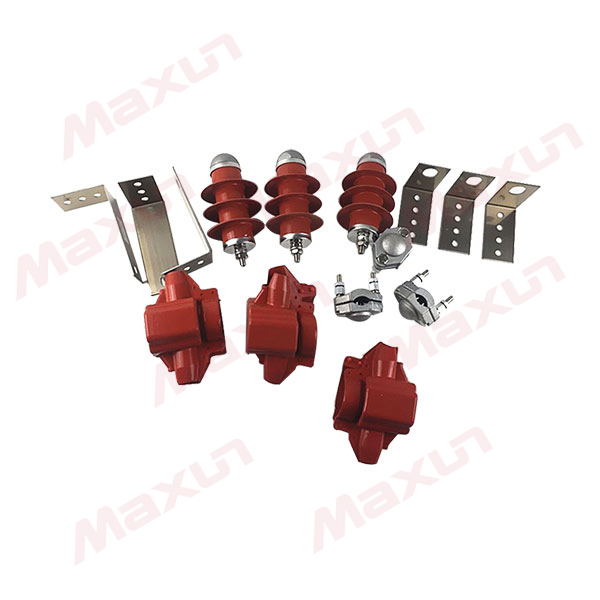

穿刺型外间隙避雷器适用于配电10KV 架空绝缘导线，其采用了穿刺型引弧头结构。可穿透导线绝缘层形成电气连接；引弧头下端与避雷器上端的引弧头相对，形成一个间距60 ～ 130mm 的串联外放电间隙，其距离通过避雷器下部的两块安装板相对移动来调节。在正常状态下，高阻性的避雷器电阻片和放电间隙不动作；只有超过规定雷电过电压出现时，放电间隙才能被击穿，形成短路通道，接续的工频电弧便在外间隙间燃烧，释放过电压能置，以保护导线免于烧伤。电压释放后，避雷器电阻片恢复高阻性，间隙放电停止。

暂无下载文件

全国服务热线：
15858513191

在线咨询

产品介绍 选型表

产品介绍

Product introduction

概述

穿刺型外间隙避雷器适用于配电10KV 架空绝缘导线，其采用了穿刺型引弧头结构。可穿透导线绝缘层形成电气连接；引弧头下端与避雷器上端的引弧头相对，形成一个间距60 ～ 130mm 的串联外放电间隙，其距离通过避雷器下部的两块安装板相对移动来调节。
在正常状态下，高阻性的避雷器电阻片和放电间隙不动作；只有超过规定雷电过电压出现时，放电间隙才能被击穿，形成短路通道，接续的工频电弧便在外间隙间燃烧，释放过电压能置，以保护导线免于烧伤。电压释放后，避雷器电阻片恢复高阻性，间隙放电停止。

选型表

Instructions for ordering

主要技术参数

避雷器型号	系统而低昂电压KV	额定抗弯负荷 KN	钢角安装尺寸 mm	工频耐受电压 KV	雷电冲击 50% 放电电压KV	夹线范围（mm）	适用导线规格	导线直径（mm）	绝缘层外径（mm）	适用力矩（N*m）
FHY5C-10C-1	10	5	20	≥ 80	≤ 120	Φ16-22	JKLY-50 ～ 120	8.5 ～ 1.3	16.1 ～ 21	23
							JKLGY-35/6 ～ 95/20	7.75 ～ 13.18	16.6 ～ 22
FHY5C-10C-2	10	5	20	≥ 80	≤ 120	Φ16-22	JKLY-120 ～ 240	14.6 ～ 18.4	22.6 ～ 26.4	26
							JKLGY-120/70 ～ 185/45	13.718 ～ 18.62	22.6 ～ 27.4
FHY5C-10C-3	10	5	20	≥ 80	≤ 120	Φ16-22	JKLY-300	20.6	28.6	28
							JKLGY-240/30 ～ 240/40	20.52 ～ 20.58	29.3 ～ 29.4
