Product introduction
概述

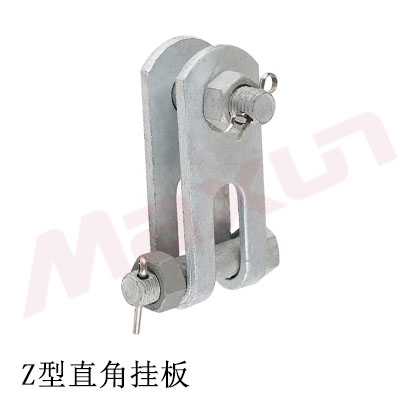

直角挂板作为连接金具的重要组成部分，其制作材料为热镀锌钢，是使用螺栓组装的板形连接件。主要是用于将绝缘子、悬垂线夹、耐张线夹及保护金具等连接组合成悬垂或耐张串组的金具。
用途
直角挂板，尽管身小，在线路施工中却有重大作用，他的主要功用为将绝缘子、悬垂线夹、 耐张线夹及保护金具等连接组合成悬垂或耐张串组。直角挂板的使用可以有效的满足人们不同需求，而且不同需求不同方案，灵活性强，自我组接性强烈。
Instructions for ordering
选项表（一）
闭口销为不锈钢件，其余为热镀锌钢制件

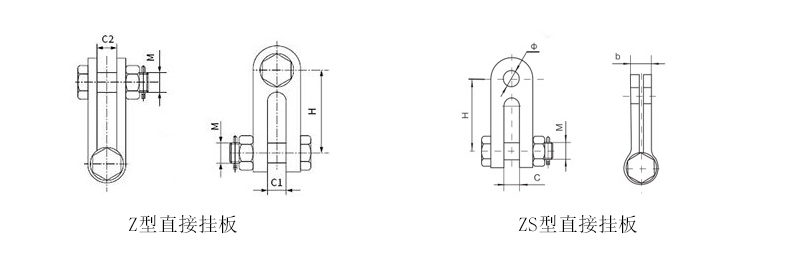

规格型号
主要尺寸(mm)
C1
C2
M
H
Z-7
20
20
16
80
70
0.56
Z-10
20
20
18
80
100
0.87
Z-12
24
24
22
100
120
1.16
Z-16
26
26
24
100
160
2.38
Z-21
30
30
27
120
210
3.85
Z-25
33
33
30
120
250
5.00
选项表（二）
| 规格型号 | 主要尺寸(mm) |
标称破坏
载荷(kN)
|
参考重量
（KG)
|
||||
| C | b | M | φ | H | |||
| ZS-7 | 18 | 16 | 16 | 20 | 80 | 70 | 0.60 |
| ZS-10 | 20 | 18 | 18 | 20 | 80 | 100 | 0.90 |
| ZS-12 | 22 | 22 | 22 | 24 | 80 | 120 | 1.00 |
| ZS-16 | 26 | 24 | 24 | 26 | 90 | 160 | 1.90 |
| ZS-25 | 33 | 30 | 30 | 33 | 120 | 250 | 4.33 |
闭口销为不锈钢件，其余为热镀锌钢制件
