Product introduction

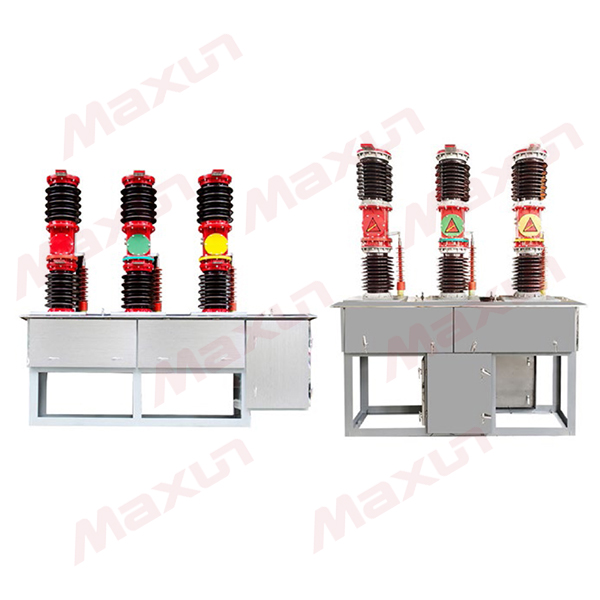

ZW7-40.5kV 型系列户外高压真空断路器系三相交流 50Hz, 额定电压为 40.5kV 的户外高压电器设备。附装弹簧操动机构或电磁操动机构，可以远控电动分、合闸，也可就地手动储能 , 手动分、合闸。设计性能符合 GB1984《交流高压断路器》国家标准的要求，并满足IEC-56《高压交流断路器》国际电工委员会标准的要求。ZW7-40.5kV 型真空断路器，主要用于户外40.5kV 输变电系统的控制与保护，也适用于城、乡配电网络及工矿企业的正常操作与短路保护之用。该产品总体结构为硅胶绝缘件和瓷瓶支柱式两种；上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷瓶，适用于频繁操作的场所，并具有密封性好、抗老化、耐高压、不燃烧、无爆炸 , 使用寿命长、安装维护方便等特点。
Instructions for ordering
| 项目 | 参数 | ||
| 额定电压（kV ） | 40.5 | ||
| 额定绝缘水平 | 工频耐受电压（kV） | 干式 | 95 |
| 湿式 | 80 | ||
| 雷电冲击耐压（峰值）（kV ） | 185 | ||
| 额定电流（A ） | 1250、1600、2000 | ||
| 额定短路开断电流（kA ） | 20、25、31.5 | ||
| 额定操作顺序 | 分-0.3s合 分-180s 合分 | ||
| 额定短路电流开断次数（次） | 12 | ||
| 额定短路关合电流（峰值）（kA） | 50、63、80 | ||
| 额定峰值耐受电流（kA） | 50、63、80 | ||
| 额定短时耐受电流（kA ） | 20、25、31.5 | ||
| 额定短断路持续电流（S ） | 4 | ||
| 平均分闸速度（m/s ） | 1.5±0.2 | ||
| 平均合闸速度（m/s ） | 0.7±0.2 | ||
| 触头合闸弹跳时间（s ） | ≤ 2 | ||
| 三相合（分）闸同期性时差（s ） | ≤ 2 | ||
| 合闸时间（s ） | ≤150 | ||
| 分闸时间（s ） | ≤60 | ||
| 机械寿命（次） | 10000 | ||
| 额定操作电压（V ） | DC220、110、24 | ||
| 辅助回路额定电压（V ） | AC220、110、24 | ||
| 每相回路直流电阻（不含互感器）（ μΩ ） | ≤100 | ||
| 动静触头允许磨损厚度（mm ） | 3 | ||
| 重量（kg ） | 800 | ||
