概述

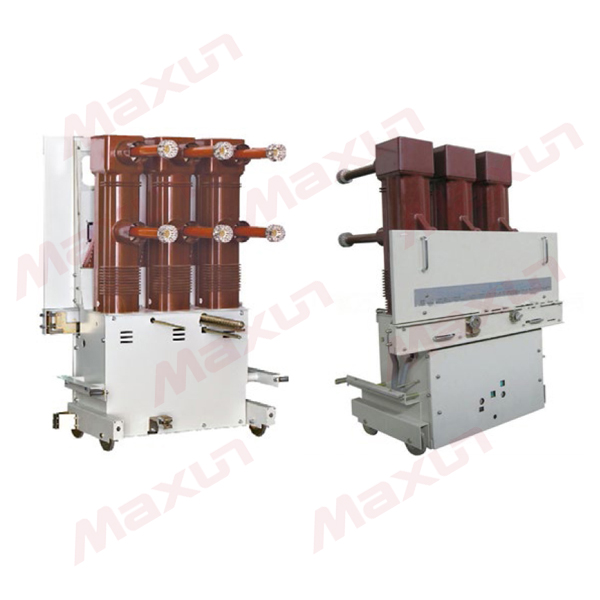

ZN85-40.5/T2000-31.5 型户内高压真空断路器，适用于三相交流50Hz，额定电压40.5kV 电力系统中，可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流、故障电流之用。
断路器是与操动机构采用上下布置结构，有效地降低了断路器的深度。为这种新型断路器专门设计的弹簧操动机构，安装在断路器框架内，其结构特点更适合断路器的上下布置形式，并成为断路器整体结构中不可分割的一部分，机构设计简单，输出曲线及其性能更适合40.5kV 真空断路器的特点和要求。该断路器适用于频率操作及多种场合和运行条件比较苛刻的场所。

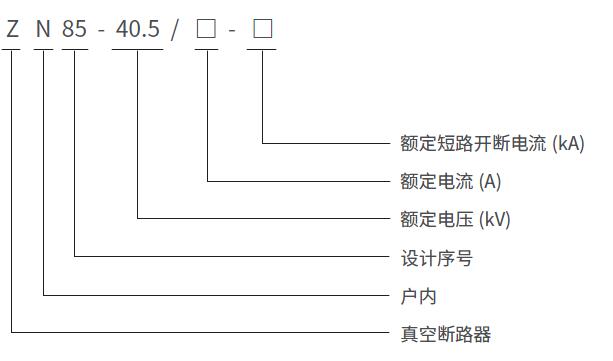

型号及含义

技术参数

项目	参数
额定电压（kV ）	40.5
额定电流（A）	1250	1600	2000
额定频率（Hz）	50
额定短路开断电流（kA ）	25，31.5
额定短路关合电流( 峰值)（ kA）	63，80
4s 额定短时耐受电流（kA ）	25，31.5
额定峰值耐受电流（kA）	63，80
额定短路持续时间（s）	4
1min 工频耐压（kV）	95
雷电冲击耐压( 峰值) （kV）	185
额定操作顺序	O-0.3 S-CO-180 s-CO
额定短路开断电流开断次数（次）	20
机械寿命（次）	10000
开断时间（ms）	≤ 80
单个电容器组开断电流（A）	630
背靠背电容器组开断电流（A ）	400

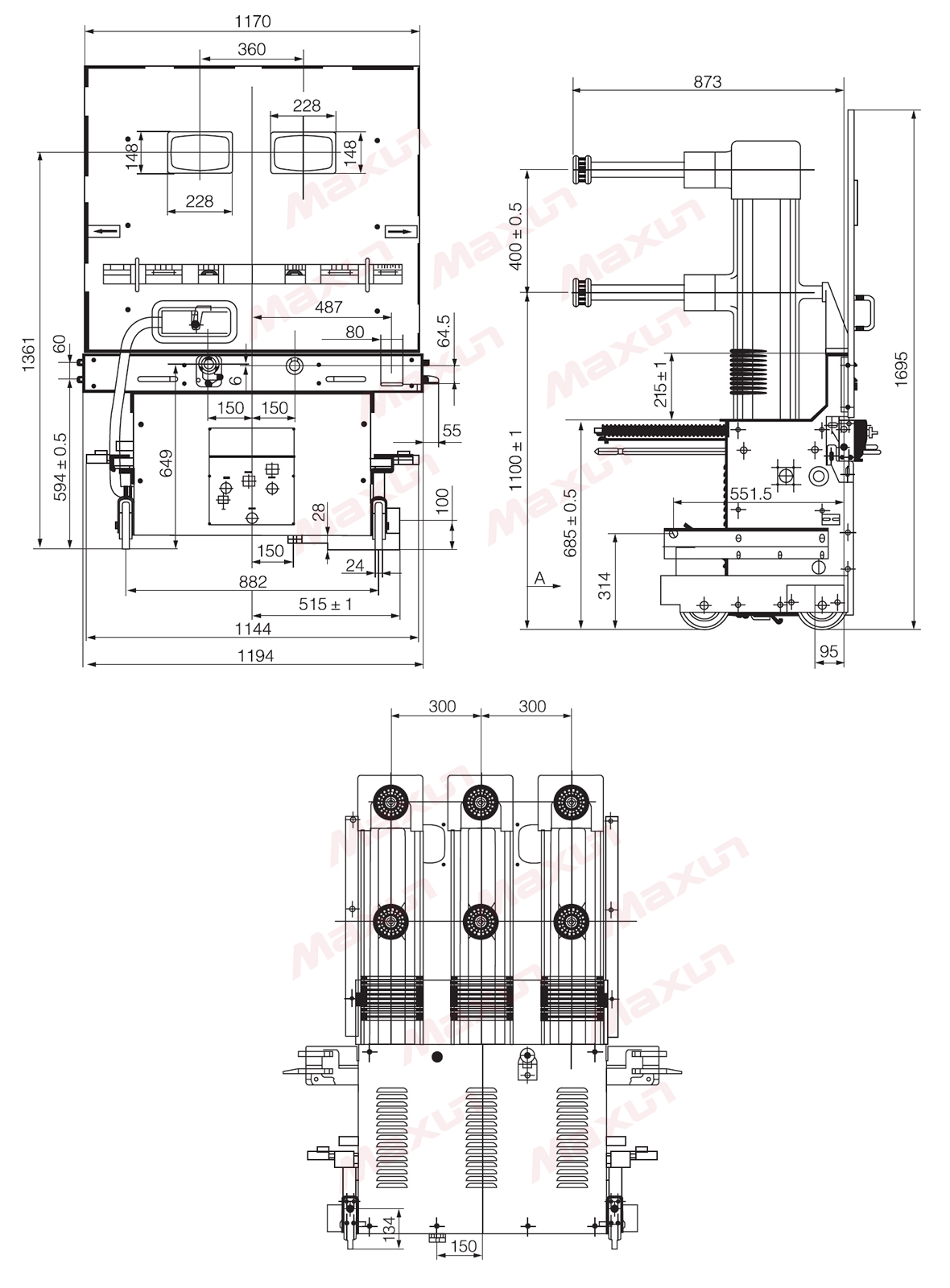

外形及安装尺寸（mm）
