YH系列复合外套氧化锌避雷器

YH 复合外套氧化锌避雷器是电力系统各类电气设备 ( 变压器、电抗器、电容器、发电机、电动机、PT、CT、断路器、接触器等 ) 绝缘配合的基础，由避雷器的保护性能确定电力系统所有电气设备的内外绝缘指标 ( 短时工频耐压、雷电冲击耐压和操作冲击耐压等 )。金属氧化物避雷器，俗称“氧化锌避雷器”，是二十世纪八十年代由美、曰等国家开始在国际上普及推广的新一代避雷器，是常规避雷器中最先进的产品。我国自八十年代中期全面引进该项技术后，通过多年实践消化，目前各专业避雷器厂的交流避雷器性能与美、日、西欧等国的最先进产品差距不相上下，真正达到了国标全部要求的产品也可以满足国际 IEC 标准的要求。该产品核工作元件采用以氧化锌为主的多元金属氧化物粉末烧制，具有优异的非线性伏 - 安特性，陡波响应快，通流容量大。有间隙产品采用自吹间隙，带均压照射结构，降低了放电的分散性，冲击系数小。合绝缘外套的采用，顺应了国际电力产品小型化、安全化、免维护的发展趋势。高分子有机复合材料与传统的陶瓷和玻璃等无机材料相比，具有体积小、重量轻、耐污秽免清扫、防爆防震。

暂无下载文件

全国服务热线：
15858513191

在线咨询

产品介绍 选型表

产品介绍

Product introduction

概述

YH 复合外套氧化锌避雷器是电力系统各类电气设备 ( 变压器、电抗器、电容器、发电机、电动机、PT、CT、断路器、接触器等 ) 绝缘配合的基础，由避雷器的保护性能确定电力系统所有电气设备的内外绝缘指标 ( 短时工频耐压、雷电冲击耐压和操作冲击耐压等 )。金属氧化物避雷器，俗称“氧化锌避雷器”，是二十世纪八十年代由美、曰等国家开始在国际上普及推广的新一代避雷器，是常规避雷器中最先进的产品。我国自八十年代中期全面引进该项技术后，通过多年实践消化，目前各专业避雷器厂的交流避雷器性能与美、日、西欧等国的最先进产品差距不相上下，真正达到了国标全部要求的产品也可以满足国际 IEC 标准的要求。该产品核工作元件采用以氧化锌为主的多元金属氧化物粉末烧制，具有优异的非线性伏 - 安特性，陡波响应快，通流容量大。有间隙产品采用自吹间隙，带均压照射结构，降低了放电的分散性，冲击系数小。复合绝缘外套的采用，顺应了国际电力产品小型化、安全化、免维护的发展趋势。高分子有机复合材料与传统的陶瓷和玻璃等无机材料相比，具有体积小、重量轻、耐污秽免清扫、防爆防震。

型号及含义

用途及执行标准

本产品使用于交流220kV 及以下发电、输电、变电、配电系统，用于将雷电和系统内部操作过电压的幅值限制到规定的水平，是整个系统绝缘配合的基础设备。
同时，本产品不能用于限制谐振过电压，系统消谐需要采用其它方式。
本产品型号按JB/T8459-1996《避雷器产品型号编制方法》规定进行编制，无间隙产品执行GB11032-2000《交流无间隙金属氧化物避雷器》标准；有间隙产品执行JB/T9672-2005《有串联间隙金属氧化物避雷器》标准。对以上标准中未明确定义的重要参数及配置方式，按DL/T620-1997《交流电气装置的过电压保护和绝缘配合》的要求修正执行。

使用环境条件

◆ 环境温度：不高于+40℃，不低于-40℃；
◆ 海拔高度：不超过3000m；
◆ 电源频率：50±2Hz； 60±2Hz；
◆ 最大风速：35m/s；
◆ 免清扫条件：中等污秽及以下地区；
◆ 对无间隙产品，长期施加的工频电压不得超过避雷器持续运行电压；
◆ 对有间隙产品，安装点短时工频电压升高不得超过避雷器额定电压。长期使用于以下异常条件，避雷器需特别制作，定货时应说明：温度或海拔超标( 高原、热带、寒带、全封闭柜用、靠近电炉等)；使用环境存在严重潮气或腐蚀性气体杂质( 水上、盐场、化工厂等)；强紫外线辐射( 高原、强曰照干旱地区等)；特重污秽地区( 矿山工作面、建筑工地工作面等)

选型表

Instructions for ordering

技术参数表( 常规产品典型)

以下为常规避雷器的典型参数表，按电压等级从低到高排列，方便用户查找。注：
每一种国标型号均可衍生数个型号的产品，限于篇幅，不一一列出，用户如有型号上的疑问可直接咨询我公司技术部；“系统标称电压”栏中，带* 的数据，为电机保护类避雷器对应的电机额定电压；“工频放电电压”栏中，带* 的数据，为110kV 以上高压避雷器工频耐受电压有效值；
由于用途和电压等级较多，未特别指明避雷器30/60 操作冲击残压所对应的冲击电流值；
绝大多数产品可配套脱离器、计数器等配件，配脱离器加“L”，配计数器在型号后加“J”

复合外套避雷器参数总表( 配电型、电站型、电容型、电机型、线路型、中性点型、串联间隙型、铁道型)

电压等级	使用场所	系统标称电压 (kV)有效值	避雷器国标型号	避雷器额定电压 (kV)有效值	无间隙避雷器			2000 μs方波通流容量 (A)	4/10大电流耐受能力 (kA)
电压等级	使用场所	系统标称电压 (kV)有效值	避雷器国标型号	避雷器额定电压 (kV)有效值	避雷器持续运行电压 (kV)有效值	直流 1mA参考 (kV)不小于	0.75 倍直流参考电压下最大泄漏 (μA)	2000 μs方波通流容量 (A)	4/10大电流耐受能力 (kA)
低压	配电型	0.22	YH1.5W-0.28/13	0.28	0.24	0.6	50	75	25
	配电型	0.38	YH1.5W-0.5/2.6	0.5	0.42	1.2	50	75	25
	电机型	0.66*	YH2.5WD-1.3/3.6	1.3	0.95	1.8	50	200	40
	电机型	1.14*	YH2.5WD-2.6/7.2	2.6	1.9	3.6	50	200	40
3kV	配电型	3	YH5WS-3.8/15	3.8	2.0	7.5	50	75	40
		3	YH5WS-5/15	5	4.0	7.5	50	75	40
		3	YH5CS-3.8/13.5	3.8	-	-	-	75	40
	电站型	3	YH5WZ-3.8/13.5	3.8	2.0	7.2	50	200	65
		3	YH5WZ-5/13.5	5	4.0	7.2	50	200	65
		3	YH5CZ-3.8/12.0	3.8	-	-	-	200	65
	电容型	3	YH5WR-3.8/13.5	3.8	2.0	7.2	50	400	65
		3	YH5WR-5/13.5	5	4.0	7.2	50	400	65
		3	YH5CR-3.8/12.0	3.8	-	-	-	400	65
	发电机型	3.15*	YH5WD-3.8/9.5	3.8	2.0	5.7	50	400	65
		3.15*	YH5WD-4/9.5	4	3.15	5.7	50	400	65
		3.15*	YH5CD-3.8/8.6	3.8	-	-	-	400	65
	电动机型	3.15*	YH2.5WD-3.8/9.5	3.8	2.0	5.7	50	200	65
		3.15*	YH2.5WD-4/9.5	4	3.15	5.7	50	200	65
		3.15*	YH2.5CD-3.8/8.6	3.8	-	-	-	200	65
	电站型	3.15*	YH1.5W-2.4/6	2.4	1.9	3.4	50	200	65
6kV	配电型	6	YH5WS-7.6/30	7.6	4.0	15.0	50	75	40
		6	YH5WS-10/30	10	8.0	15.0	50	75	40
		6	YH5CS-7.6/27	7.6	-	-	-	75	40
	电站型	6	YH5WZ-7.6/27	7.6	4.0	14.4	50	200	65
		6	YH5WZ-10/27	10	8.0	14.4	50	200	65
		6	YH5CZ-7.6/24	7.6	-	-	-	200	65
	发电机型	6.3*	YH5WD-7.6/18.7	7.6	4.0	11.2	50	400	65
		6.3*	YH5WD-8/18.7	8	6.3	11.2	50	400	65
		6.3*	YH5CD-7.6/17	7.6	-	-	-	400	65
	电动机型	6.3*	YH2.5WD-7.6/18.7	7.6	4.0	11.2	50	200	65
		6.3*	YH2.5WD-8/18.7	8	6.3	11.2	50	200	65
		6.3*	YH2.5CD-7.6/17	7.6	-	-	50	200	65
	中性点型	6.3*	YH1.5W-4.8/12	4.8	3.8	6.8	-	200	65
10kV	配电型	10	YH5WS-12.7/50	12.7	6.6	25	50	75	40
		10	YH5WS-17/50	17	13.6	25	50	75	40
		10	YH5CS-12.7/45	12.7	-	-	-	75	40
	电站型	10	YH5WZ-12.7/45	12.7	6.6	24	50	200	65
		10	YH5WZ-17/45	17	13.6	24	50	200	65
		10	YH5CZ-12.7/41	12.7	-	-	-	200	65
	电容型	10	YH5WR-12.7/46	12.7	6.6	24	50	400	65
		10	YH5WR-17/46	17	13.6	24	50	400	65
		10	YH5CR-12.7/41	12.7	-	-	-	400	65
	发电机型	10.5*	YH5WD-12.7/31	12.7	6.6	18.6	50	400	65
		10.5*	YH5WD-13.5/31	13.5	10.5	18.6	50	400	65
		10.5*	YH5CD-12.7/28	12.7	-	-	-	400	65
		13.8*	YH5WD-17.5/40	17.5	13.8	24.4	50	400	65
		15.75*	YH5WD-20/45	20.0	15.75	28.0	50	400	65
		18.0*	YH5WD-23/51	23.0	18.0	31.9	50	400	65
		20.0*	YH5WD-25/56.2	25.0	20.0	35.4	50	400	65
	电动机型	10.5*	YH2.5WD-12.7/31	12.7	6.6	18.6	50	200	65
		10.5*	YH2.5WD-13.5/31	13.5	10.5	18.6	50	200	65
		10.5*	YH2.5CD-12.7/28	12.7	-	-	-	200	65
	中性点型	10.5*	YH1.5W-8/19	8	6.4	11.4	50	400	65
		13.8*	YH1.5W-10.5/23	10.5	8.4	14.9	50	400	65
		15.75*	YH1.5W-12/26	12	9.6	17.0	50	400	65
		18.0*	YH1.5W-13.7/29.2	13.7	11.0	19.5	50	400	65
		20.0*	YH1.5W-15.2/31.7	15.2	12.2	21.6	50	400	65
	电站型	35	YH5WZ-51/134	51	40.8	73	50	400	65
		35	YH5WZ-42/134	42	23.4	73	50	400	65
		35	YH5CZ-42/124	42	-	-	-	400	65
		35	YH5WR-51/134	51	40.8	73	50	400	65
35kv	电容型	35	YH5WR-42/134	42	23.4	73	50	400	65
	电容型	35	YH5CR-42/124	42	-	-	80.0	65	65
	线路型	35	YH5WX-51/134	51	40.8	73	50	400	65
		35	YH5WX-54/150	54	43.2	77	50	400	65
		35	YH5CX-42/120	42	-	-	-	400	65
		35	YH5CX-42/150	42	-	-	-	400	65
	中性点型	35	YH1.5W-30/80	30	24	44	50	400	65
66kv	电站型	66	YH5WZ-84/221	84	67.2	121	50	600	65
		66	YH5WZ-90/235	90	72.5	130	50	600	65
		66	YH10WZ-84/221	84	67.2	121	50	600	100
	线路型	66	YH10WZ-90/235	90	72.5	130	50	600	100
		66	YH5WX-96/250	96	75	140	50	600	65
		66	YH5WX-96/275	96	75	154	50	600	65
		110	YH5WZ-100/260	100	78	145	50	600	65
	电站型	110	YH5WZ-102/266	102	79.6	148	50	600	65
		110	YH5WZ-108/281	108	84	157	50	600	65
		110	YH10WZ-100/260	100	78	145	50	600	100
		110	YH10WZ-102/266	102	79.6	148	50	600	100
		110	YH10WZ-108/281	108	84	157	50	600	100
110kv	线路型	110	YH5WX-108/281	108	84	157	50	600	65
		110	YH5WX-108/309	108	84	173	50	600	65
		110	YH10WX-108/281	108	84	157	50	600	100
		110	YH10WX-108/309	108	84	173	50	600	100
		110	YH5CX-90/260	90	-	130	50	400	65
		110	YH10CX-90/260	90	-	130	50	600	100
		110	YH10CX-96/280	96	-	140	50	600	100
		110	YH10CX-102/296	102	-	148	50	600	100
	中性点型	110	YH1.5W-60/144	60	48	85	50	400	65
	中性点型	110	YH1.5W-72/186	72	58	103	50	400	65
220kv	电站型	220	YH10WZ-192/500	192	150	280	50	800	100
		220	YH10WZ-200/520	200	156	290	50	800	100
		220	YH10WZ-204/532	204	159	296	50	800	100
		220	YH10WZ-216/562	216	168.5	314	50	800	100
	线路型	220	YH10WX-216/562	216	168	314	50	600	100
		220	YH10WX-216/618	216	168	346	50	600	100
		220	YH10CX-185/520	180	-	260	50	600	100
		220	YH10CX-192/560	192	-	280	50	600	100
		220	YH10CX-204/592	204	-	296	50	600	100
	中性点型	220	YH1.5W-144/320	144	116	205	50	600	65
27.5kv	铁道型	27.5	YH5WT-42/120	42	34	65	50	400	65
55kv	铁道型	55	YH5WT-84/240	84	68	130	50	400	65

电压等级	使用场所	系统标称电压 (kV)有效值	避雷器国标型号	避雷器额定电压 (kV)有效值	有间隙避雷器			2000 μs方波通流容量 (A)	4/10大电流耐受能力 (kA)
电压等级	使用场所	系统标称电压 (kV)有效值	避雷器国标型号	避雷器额定电压 (kV)有效值	工频放电电压 (kV) 有效值不小于	1.2/50冲击放电电压 (kV) 峰值不大于	最大导电电流 (μA)	2000 μs方波通流容量 (A)	4/10大电流耐受能力 (kA)
低压	配电型	0.22	YH1.5W-0.28/13	0.28	-	-	-	75	25
	配电型	0.38	YH1.5W-0.5/2.6	0.5	-	-	-	75	25
	电机型	0.66*	YH2.5WD-1.3/3.6	1.3	-	-	-	200	40
	电机型	1.14*	YH2.5WD-2.6/7.2	2.6	-	-	-	200	40
3kV	配电型	3	YH5WS-3.8/15	3.8	-	-	-	75	40
		3	YH5WS-5/15	5	-	-	-	75	40
		3	YH5CS-3.8/13.5	3.8	90	13.5	20	75	40
	电站型	3	YH5WZ-3.8/13.5	3.8	-	-	-	200	65
		3	YH5WZ-5/13.5	5	-	-	-	200	65
		3	YH5CZ-3.8/12.0	3.8	8.0	12.0	20	200	65
	电容型	3	YH5WR-3.8/13.5	3.8	-	-	-	400	65
		3	YH5WR-5/13.5	5	-	-	-	400	65
		3	YH5CR-3.8/12.0	3.8	8.0	12.0	20	400	65
	发电机型	3.15*	YH5WD-3.8/9.5	3.8	-	-	-	400	65
		3.15*	YH5WD-4/9.5	4	-	-	-	400	65
		3.15*	YH5CD-3.8/8.6	3.8	7.5	8.6	20	400	65
	电动机型	3.15*	YH2.5WD-3.8/9.5	3.8	-	-	-	200	65
		3.15*	YH2.5WD-4/9.5	4	-	-	-	200	65
		3.15*	YH2.5CD-3.8/8.6	3.8	7.5	8.6	20	200	65
	电站型	3.15*	YH1.5W-2.4/6	2.4	-	-	-	200	65
6kV	配电型	6	YH5WS-7.6/30	7.6	-	-	-	75	40
		6	YH5WS-10/30	10	-	-	-	75	40
		6	YH5CS-7.6/27	7.6	16.0	27.0	20	75	40
	电站型	6	YH5WZ-7.6/27	7.6	-	-	-	200	65
		6	YH5WZ-10/27	10	-	-	-	200	65
		6	YH5CZ-7.6/24	7.6	16.0	24.0	20	200	65
	发电机型	6.3*	YH5WD-7.6/18.7	7.6	-	-	-	400	65
		6.3*	YH5WD-8/18.7	8	-	-	-	400	65
		6.3*	YH5CD-7.6/17	7.6	15.0	17.0	20	400	65
	电动机型	6.3*	YH2.5WD-7.6/18.7	7.6	-	-	-	200	65
		6.3*	YH2.5WD-8/18.7	8	-	-	-	200	65
		6.3*	YH2.5CD-7.6/17	7.6	15.0	17.0	20	200	65
	中性点型	6.3*	YH1.5W-4.8/12	4.8	-	-	-	200	65
10kV	配电型	10	YH5WS-12.7/50	12.7	-	-	-	75	40
		10	YH5WS-17/50	17	-	-	-	75	40
		10	YH5CS-12.7/45	12.7	26.0	45	20	75	40
	电站型	10	YH5WZ-12.7/45	12.7	-	-	-	200	65
		10	YH5WZ-17/45	17	-	-	-	200	65
		10	YH5CZ-12.7/41	12.7	26.0	41	20	200	65
	电容型	10	YH5WR-12.7/46	12.7	-	-	-	400	65
		10	YH5WR-17/46	17	-	-	-	400	65
		10	YH5CR-12.7/41	12.7	26.0	41	20	400	65
	发电机型	10.5*	YH5WD-12.7/31	12.7	-	-	-	400	65
		10.5*	YH5WD-13.5/31	13.5	-	-	-	400	65
		10.5*	YH5CD-12.7/28	12.7	25.0	28.0	20	400	65
		13.8*	YH5WD-17.5/40	17.5	-	-	-	400	65
		15.75*	YH5WD-20/45	20.0	-	-	-	400	65
		18.0*	YH5WD-23/51	23.0	-	-	-	400	65
		20.0*	YH5WD-25/56.2	25.0	-	-	-	400	65
	电动机型	10.5*	YH2.5WD-12.7/31	12.7	-	-	-	200	65
		10.5*	YH2.5WD-13.5/31	13.5	-	-	-	200	65
		10.5*	YH2.5CD-12.7/28	12.7	25.0	28.0	20	200	65
	中性点型	10.5*	YH1.5W-8/19	8	-	-	-	400	65
		13.8*	YH1.5W-10.5/23	10.5	-	-	-	400	65
		15.75*	YH1.5W-12/26	12	-	-	-	400	65
		18.0*	YH1.5W-13.7/29.2	13.7	-	-	-	400	65
		20.0*	YH1.5W-15.2/31.7	15.2	-	-	-	400	65
	电站型	35	YH5WZ-51/134	51	-	-	-	400	65
		35	YH5WZ-42/134	42	-	-	-	400	65
		35	YH5CZ-42/124	42	80.0	124	20	400	65
		35	YH5WR-51/134	51	-	-	-	400	65
35kv	电容型	35	YH5WR-42/134	42	-	-	-	400	65
	电容型	35	YH5CR-42/124	42	124	20	124	65	65
	线路型	35	YH5WX-51/134	51	-	-	-	400	65
		35	YH5WX-54/150	54	-	-	-	400	65
		35	YH5CX-42/120	42	80.0	120	20	400	65
		35	YH5CX-42/150	42	80.0	150	20	400	65
	中性点型	35	YH1.5W-30/80	30	-	-	-	400	65
66kv	电站型	66	YH5WZ-84/221	84	-	-	-	600	65
		66	YH5WZ-90/235	90	-	-	-	600	65
		66	YH10WZ-84/221	84	-	-	-	600	100
	线路型	66	YH10WZ-90/235	90	-	-	-	600	100
		66	YH5WX-96/250	96	-	-	-	600	65
		66	YH5WX-96/275	96	-	-	-	600	65
		110	YH5WZ-100/260	100	-	-	-	600	65
	电站型	110	YH5WZ-102/266	102	-	-	-	600	65
		110	YH5WZ-108/281	108	-	-	-	600	65
		110	YH10WZ-100/260	100	-	-	-	600	100
		110	YH10WZ-102/266	102	-	-	-	600	100
		110	YH10WZ-108/281	108	-	-	-	600	100
110kv	线路型	110	YH5WX-108/281	108	-	-	-	600	65
		110	YH5WX-108/309	108	-	-	-	600	65
		110	YH10WX-108/281	108	-	-	-	600	100
		110	YH10WX-108/309	108	-	-	-	600	100
		110	YH5CX-90/260	90	170*	525*	-	400	65
		110	YH10CX-90/260	90	170*	525*	-	600	100
		110	YH10CX-96/280	96	170*	525*	-	600	100
		110	YH10CX-102/296	102	170*	525*	-	600	100
	中性点型	110	YH1.5W-60/144	60	-	-	-	400	65
	中性点型	110	YH1.5W-72/186	72	-	-	-	400	65
220kv	电站型	220	YH10WZ-192/500	192	-	-	-	800	100
		220	YH10WZ-200/520	200	-	-	-	800	100
		220	YH10WZ-204/532	204	-	-	-	800	100
		220	YH10WZ-216/562	216	-	-	-	800	100
	线路型	220	YH10WX-216/562	216	-	-	-	600	100
		220	YH10WX-216/618	216	-	-	-	600	100
		220	YH10CX-185/520	180	340*	900*	-	600	100
		220	YH10CX-192/560	192	340*	900*	-	600	100
		220	YH10CX-204/592	204	340*	900*	-	600	100
	中性点型	220	YH1.5W-144/320	144	-	-	-	600	65
27.5kv	铁道型	27.5	YH5WT-42/120	42	-	-	-	400	65
55kv	铁道型	55	YH5WT-84/240	84	-	-	-	400	65

电压等级	使用场所	系统标称电压 (kV)有效值	避雷器国标型号	避雷器额定电压 (kV)有效值	残压(kV) 峰值( 不大于 )			2000 μs方波通流容量 (A)	4/10大电流耐受能力 (kA)
电压等级	使用场所	系统标称电压 (kV)有效值	避雷器国标型号	避雷器额定电压 (kV)有效值	8/20雷电冲击电流下	30/60操作冲击电流下	1/4陡坡冲击电流下	2000 μs方波通流容量 (A)	4/10大电流耐受能力 (kA)
低压	配电型	0.22	YH1.5W-0.28/13	0.28	1.3	-	-	75	25
	配电型	0.38	YH1.5W-0.5/2.6	0.5	2.6	-	-	75	25
	电机型	0.66*	YH2.5WD-1.3/3.6	1.3	3.6	-	-	200	40
	电机型	1.14*	YH2.5WD-2.6/7.2	2.6	7.2	-	-	200	40
3kV	配电型	3	YH5WS-3.8/15	3.8	15.0	12.8	17.3	75	40
		3	YH5WS-5/15	5	15.0	12.8	17.3	75	40
		3	YH5CS-3.8/13.5	3.8	13.5	11.4	15.0	75	40
	电站型	3	YH5WZ-3.8/13.5	3.8	13.5	11.5	15.5	200	65
		3	YH5WZ-5/13.5	5	13.5	11.5	15.5	200	65
		3	YH5CZ-3.8/12.0	3.8	12.0	10.2	13.5	200	65
	电容型	3	YH5WR-3.8/13.5	3.8	13.5	10.5	-	400	65
		3	YH5WR-5/13.5	5	13.5	10.5	-	400	65
		3	YH5CR-3.8/12.0	3.8	12.0	9.6	-	400	65
	发电机型	3.15*	YH5WD-3.8/9.5	3.8	9.5	7.6	10.7	400	65
		3.15*	YH5WD-4/9.5	4	9.5	7.6	10.7	400	65
		3.15*	YH5CD-3.8/8.6	3.8	8.6	6.9	9.8	400	65
	电动机型	3.15*	YH2.5WD-3.8/9.5	3.8	9.5	7.6	10.7	200	65
		3.15*	YH2.5WD-4/9.5	4	9.5	7.6	10.7	200	65
		3.15*	YH2.5CD-3.8/8.6	3.8	8.6	6.9	9.8	200	65
	电站型	3.15*	YH1.5W-2.4/6	2.4	6.0	5.0	-	200	65
6kV	配电型	6	YH5WS-7.6/30	7.6	30.0	25.6	34.6	75	40
		6	YH5WS-10/30	10	30.0	25.6	34.6	75	40
		6	YH5CS-7.6/27	7.6	27.0	22.5	30.0	75	40
	电站型	6	YH5WZ-7.6/27	7.6	27.0	23.0	31.0	200	65
		6	YH5WZ-10/27	10	27.0	23.0	31.0	200	65
		6	YH5CZ-7.6/24	7.6	24.0	20.4	27.0	200	65
	发电机型	6.3*	YH5WD-7.6/18.7	7.6	18.7	15.0	21.0	400	65
		6.3*	YH5WD-8/18.7	8	18.7	15.0	21.0	400	65
		6.3*	YH5CD-7.6/17	7.6	17.0	13.8	19.6	400	65
	电动机型	6.3*	YH2.5WD-7.6/18.7	7.6	18.7	15.0	21.0	200	65
		6.3*	YH2.5WD-8/18.7	8	18.7	15.0	21.0	200	65
		6.3*	YH2.5CD-7.6/17	7.6	17.0	13.8	19.6	200	65
	中性点型	6.3*	YH1.5W-4.8/12	4.8	12.0	10.0	-	200	65
10kV	配电型	10	YH5WS-12.7/50	12.7	50	42.5	57.5	75	40
		10	YH5WS-17/50	17	50	42.5	57.5	75	40
		10	YH5CS-12.7/45	12.7	45	38.4	51.0	75	40
	电站型	10	YH5WZ-12.7/45	12.7	45	38.3	51.8	200	65
		10	YH5WZ-17/45	17	45	38.3	51.8	200	65
		10	YH5CZ-12.7/41	12.7	41	35.0	46.0	200	65
	电容型	10	YH5WR-12.7/46	12.7	46	35.0	-	400	65
		10	YH5WR-17/46	17	46	35.0	-	400	65
		10	YH5CR-12.7/41	12.7	41	33.0	-	400	65
	发电机型	10.5*	YH5WD-12.7/31	12.7	31	25	34.7	400	65
		10.5*	YH5WD-13.5/31	13.5	31	25	34.7	400	65
		10.5*	YH5CD-12.7/28	12.7	28	22.5	32.0	400	65
		13.8*	YH5WD-17.5/40	17.5	40.0	32.0	44.8	400	65
		15.75*	YH5WD-20/45	20.0	45.0	36.0	50.4	400	65
		18.0*	YH5WD-23/51	23.0	51.0	40.8	57.2	400	65
		20.0*	YH5WD-25/56.2	25.0	56.2	45.0	62.9	400	65
	电动机型	10.5*	YH2.5WD-12.7/31	12.7	31	25	34.7	200	65
		10.5*	YH2.5WD-13.5/31	13.5	31	25	34.7	200	65
		10.5*	YH2.5CD-12.7/28	12.7	28	22.5	32.0	200	65
	中性点型	10.5*	YH1.5W-8/19	8	19.0	15.9	-	400	65
		13.8*	YH1.5W-10.5/23	10.5	23.0	19.2	-	400	65
		15.75*	YH1.5W-12/26	12	26.0	21.6	-	400	65
		18.0*	YH1.5W-13.7/29.2	13.7	29.2	24.3	-	400	65
		20.0*	YH1.5W-15.2/31.7	15.2	31.7	26.4	-	400	65
	电站型	35	YH5WZ-51/134	51	134	114	154	400	65
		35	YH5WZ-42/134	42	134	114	154	400	65
		35	YH5CZ-42/124	42	124	100	143	400	65
		35	YH5WR-51/134	51	134	105	-	400	65
35kv	电容型	35	YH5WR-42/134	42	134	105	-	400	65
	电容型	35	YH5CR-42/124	42	100	-	400	65	65
	线路型	35	YH5WX-51/134	51	134	114	154	400	65
		35	YH5WX-54/150	54	150	128	169	400	65
		35	YH5CX-42/120	42	120	100	138	400	65
		35	YH5CX-42/150	42	150	128	169	400	65
	中性点型	35	YH1.5W-30/80	30	80	67.5	-	400	65
66kv	电站型	66	YH5WZ-84/221	84	221	188	254	600	65
		66	YH5WZ-90/235	90	235	201	270	600	65
		66	YH10WZ-84/221	84	221	188	248	600	100
	线路型	66	YH10WZ-90/235	90	235	201	264	600	100
		66	YH5WX-96/250	96	250	213	288	600	65
		66	YH5WX-96/275	96	275	234	316	600	65
		110	YH5WZ-100/260	100	260	221	299	600	65
	电站型	110	YH5WZ-102/266	102	266	226	305	600	65
		110	YH5WZ-108/281	108	281	239	323	600	65
		110	YH10WZ-100/260	100	260	221	291	600	100
		110	YH10WZ-102/266	102	266	226	297	600	100
		110	YH10WZ-108/281	108	281	239	315	600	100
110kv	线路型	110	YH5WX-108/281	108	281	239	323	600	65
		110	YH5WX-108/309	108	309	263	348	600	65
		110	YH10WX-108/281	108	281	239	315	600	100
		110	YH10WX-108/309	108	309	263	348	600	100
		110	YH5CX-90/260	90	260	-	292	400	65
		110	YH10CX-90/260	90	260	-	292	600	100
		110	YH10CX-96/280	96	280	-	314	600	100
		110	YH10CX-102/296	102	296	-	332	600	100
	中性点型	110	YH1.5W-60/144	60	144	135	-	400	65
	中性点型	110	YH1.5W-72/186	72	186	174	-	400	65
220kv	电站型	220	YH10WZ-192/500	192	500	426	560	800	100
		220	YH10WZ-200/520	200	520	442	582	800	100
		220	YH10WZ-204/532	204	532	452	594	800	100
		220	YH10WZ-216/562	216	562	478	630	800	100
	线路型	220	YH10WX-216/562	216	562	478	630	600	100
		220	YH10WX-216/618	216	618	526	693	600	100
		220	YH10CX-185/520	180	520	-	584	600	100
		220	YH10CX-192/560	192	560	-	628	600	100
		220	YH10CX-204/592	204	592	-	664	600	100
	中性点型	220	YH1.5W-144/320	144	320	299	-	600	65
27.5kv	铁道型	27.5	YH5WT-42/120	42	120	98	138	400	65
55kv	铁道型	55	YH5WT-84/240	84	240	276	276	400	65

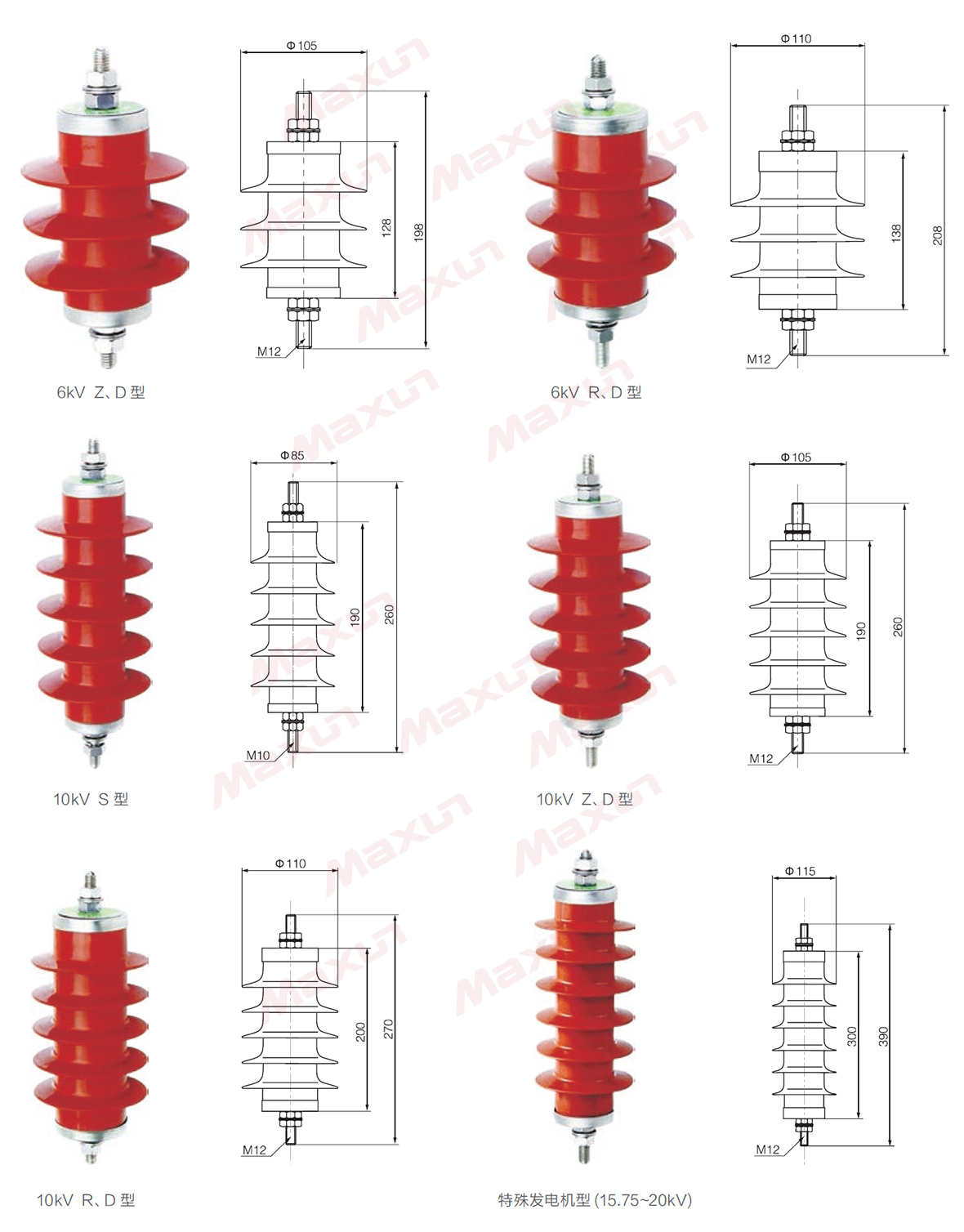

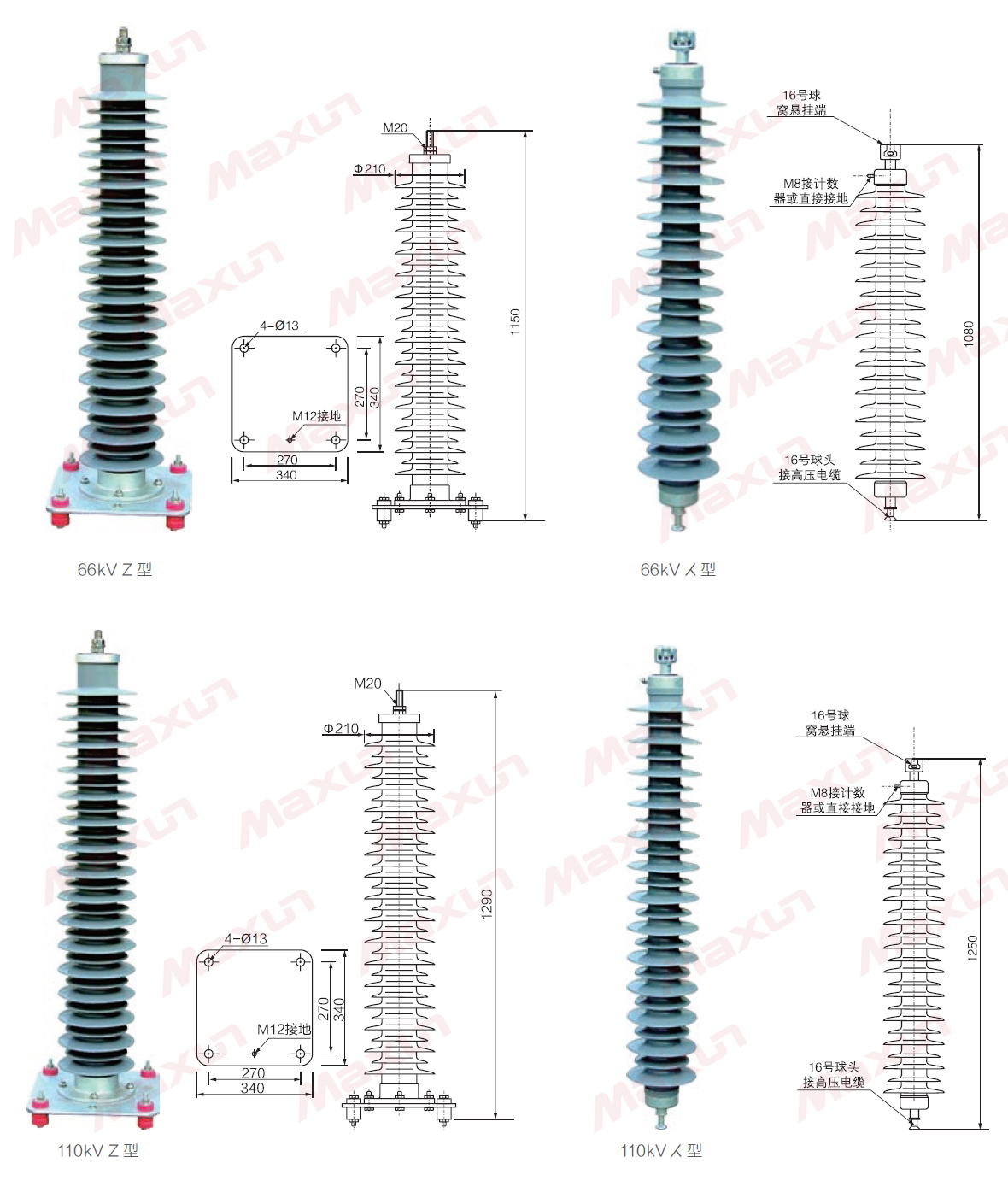

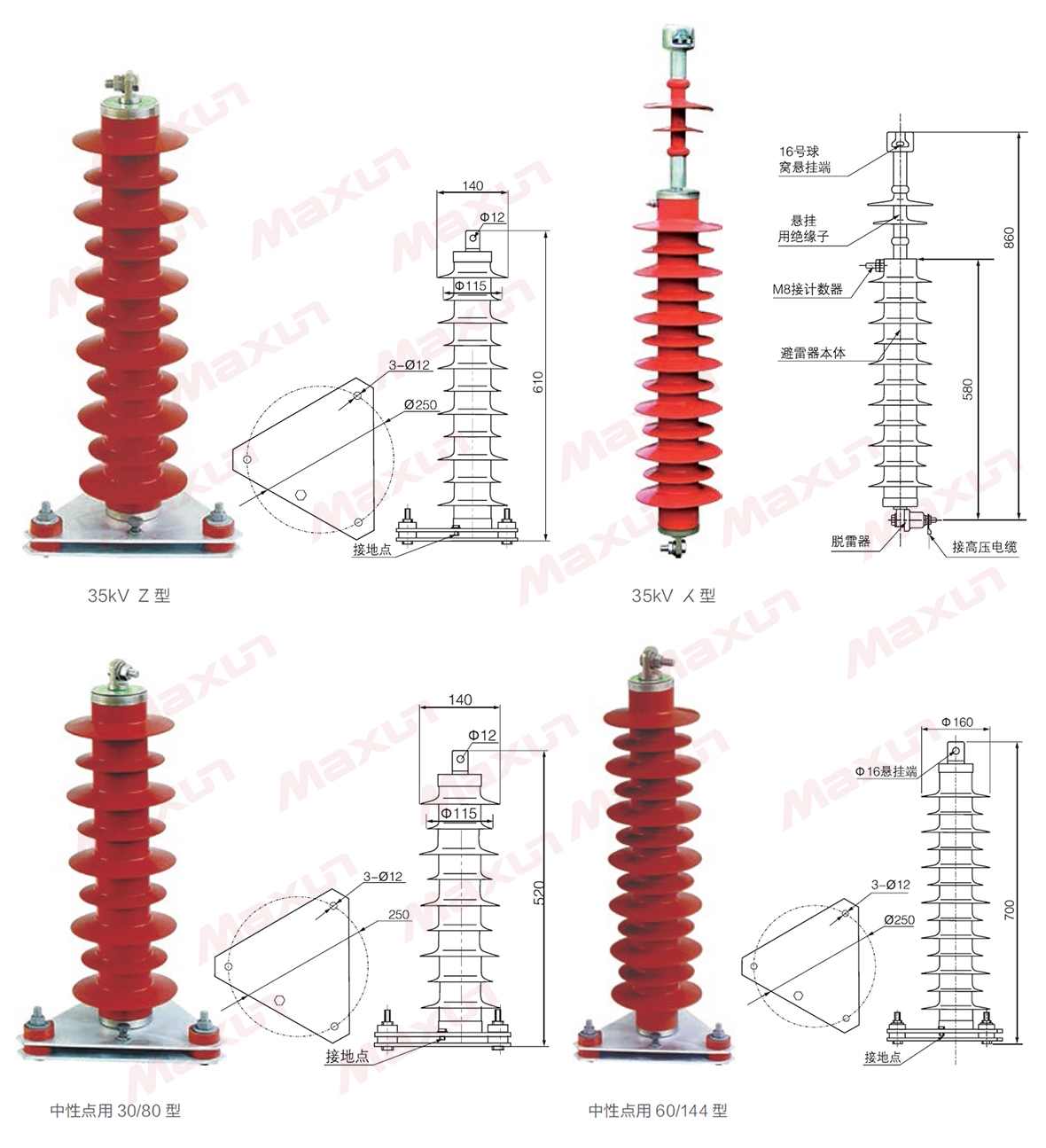

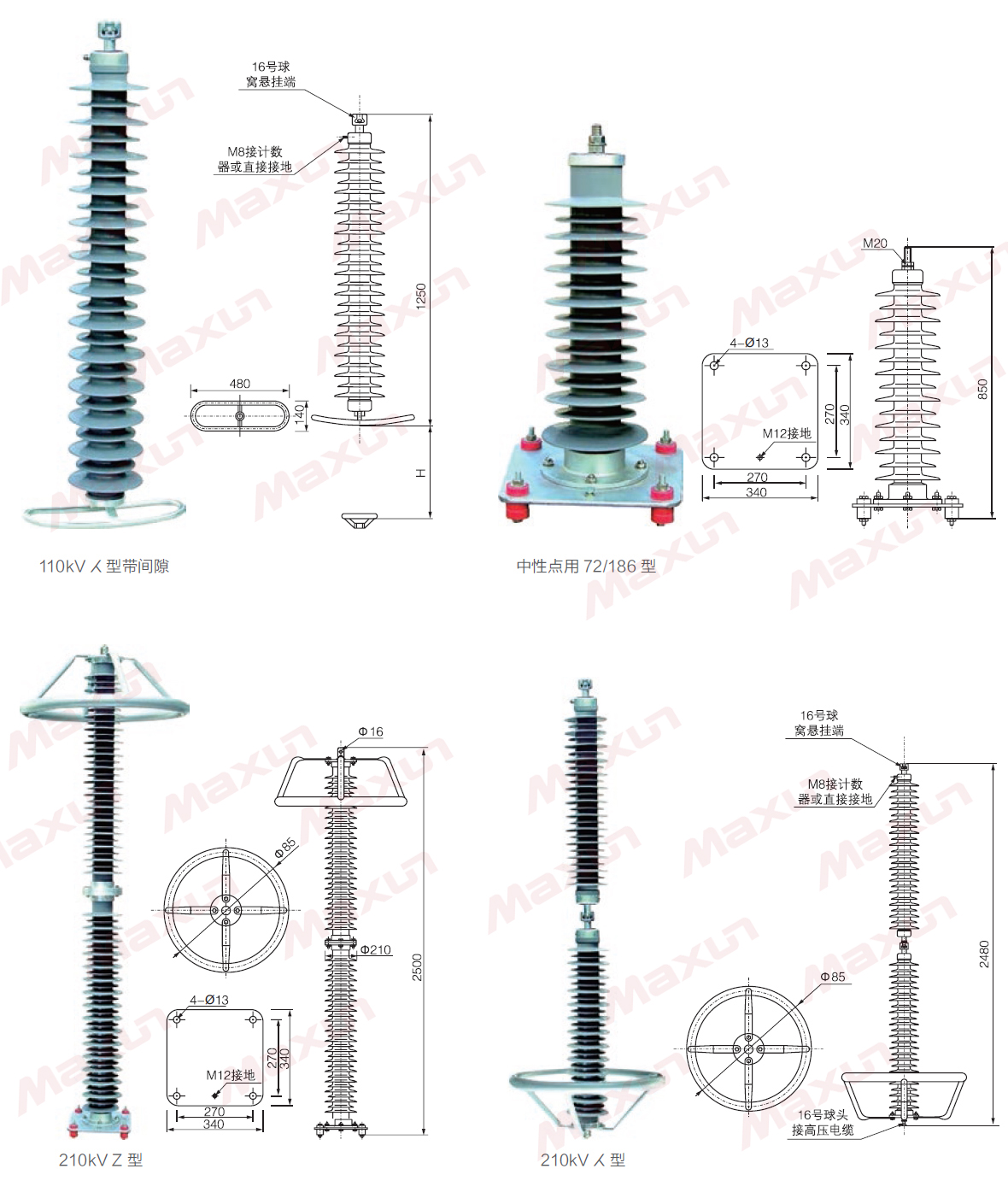

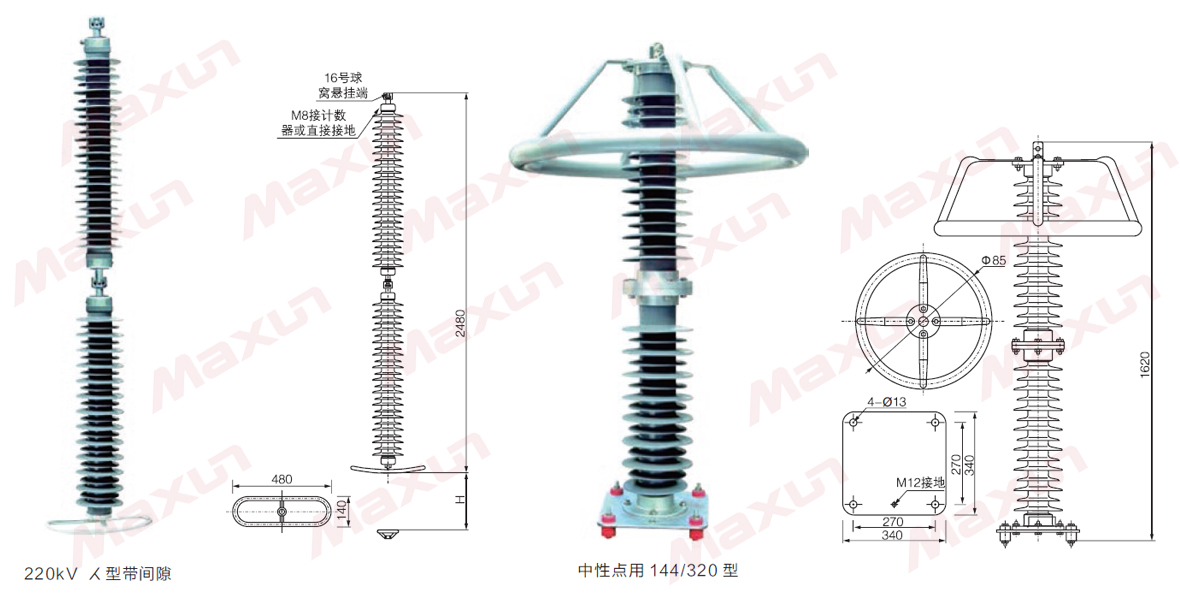

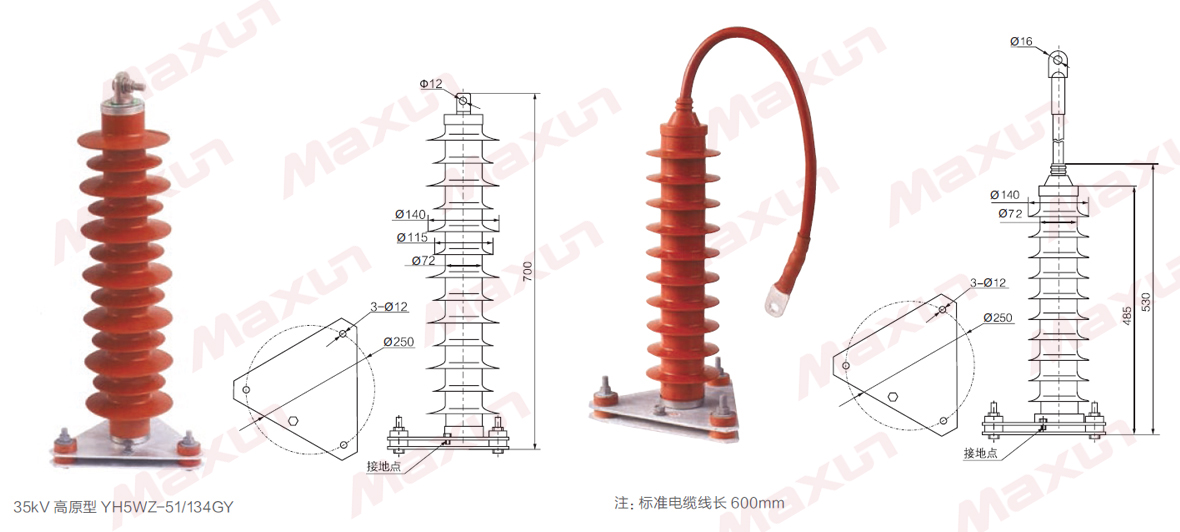

安装尺寸( 实物图片)(mm)

热销产品/ HOT PRODUCT
