WX 系列自锁式楔型并沟线夹

WX 系列自锁式楔型并沟线夹

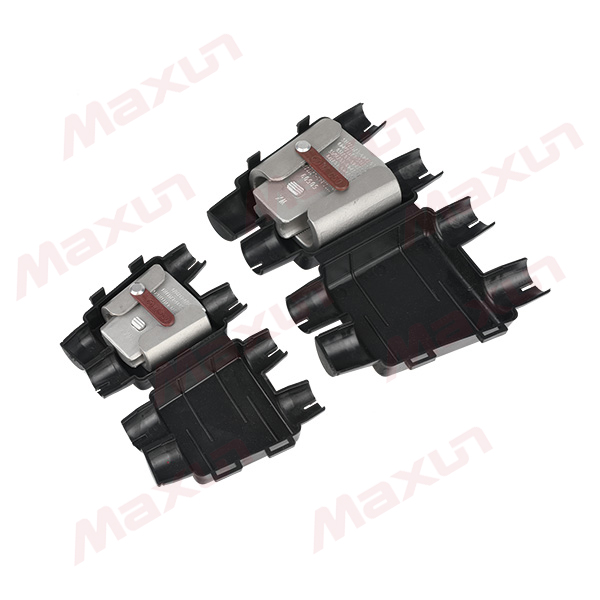

自锁式楔型并沟线夹由导电性能良好的高强度合金铝材料制成的“C”形元件及楔块构成,广泛应用于铝绞线及钢芯铝绞线间的连接,铝绞线于铜绞线间的连接,绝缘导线的连接以及非严重污染的铜绞线间的连接。

全国服务热线:
15858513191

产品介绍

Product introduction

概述

自锁式楔型并沟线夹由导电性能良好的高强度铝合金材料制成的“C”形元件及楔块构成,广泛应用于铝绞线及钢芯铝绞线间的连接,铝绞线于铜绞线间的连接,绝缘导线的连接以及非严重污染的铜绞线间的连接。

好连接器需解决以下问题

? 接触面积问题
  连接器与导线良好的接触能有效控制接触电阻,防止因电阻过大而导致连接器温度过高,以至形成积碳,甚至连接器被烧熔。
? 材料的匹配性
  由于导线的材料以铝或铜为主,故连接器的材料则需以铝和铜为主,避免不等电位及不同金属特性的金属材料在同一连接器上的出现。
? 热障冷缩问题
  电流的变化以及环境温度的变化使金属导线不断重复着热缩冷缩的变化,好的连接器则需克服金属导体的这种变化,保持附着在导线表面的恒定压力,提供不变的接触面积,这是解决热胀冷缩问题的主要方法。
? 抗氧化防腐性
  金属导体以及金属连接器本身都存在着由于温度的升高,与空气中的氧化接触发生氧化的现象,金属的氧化层是减少接触面积,增大电阻的重要因素。另外,空气中的杂质成分对金属的腐蚀也是不容忽视的。
? 安装与库存
  电力线路四通八达,施工现场各式各样,因此,现场安装的方便性,库存的简易性,价格的合理性等都是用户综合考虑的重要因素。

结构特点

? 弹性C 形件技术
  特殊的铝合金材质及加工工艺,使“C”型外壳具有良好的弹性,结合楔块的设计,与连接的导线共同构成一个“同呼吸”的连接系统,有效地消除了“热胀冷缩”、接触不良而造成的“烧线夹”问题。
? 自锁式设计
  线夹在C 型外壳上有锁止槽,在楔块上有锁止销,安装时能自动形成自锁。
  拆卸时,顺时针拧动控制螺丝即可提起锁止销,从而达到反复使用的目的。
? 简易的最佳握力判定
  通过定位片判定最佳握力,安装之前,定位片在C 形件半圆槽上,安装好后,C 形件的开口增大,定位片落入C 形件半圆槽内。
? 简便安装方法
  无需特殊的安装工具,简单敲击即可。带电作业时,缩短一半以上与带电体的接触时间,提高安装人员的安全性。
? 增加对导线的适应性,减少库存
  楔块长于C 形件,通过调整楔块与C 形件之间不同的定位( 是安装时根据导线的线径配合定位片确认的), 一种规格的线夹可适用于多种导线组合。

安装和拆卸

线夹的安装
? 选择线夹
  根据导线的组合范围,选择合适的线夹。
? 放导线
  旋开定位片,根据楔形压块上的“→”主线标记( 无标记为分支侧), 将待连接的支线放在“C”形元件的底部线槽,然后将“C”形元件支线一起挂在主线上。
? 放楔块
  在两条导线间塞入楔形压块,轻轻敲击,将其定位。
? 定位线夹
  旋转定位片至“C”形元件对端半圆槽并定好位,敲击楔块,随着楔块的不断进入,“C”形元件会逐渐发生弹性形变,直至定位片落入半圆槽中,与此同时,楔块上的锁止销会自动卡入“C”形元件的锁止槽中,确保楔块不会松动。
? 线夹的拆卸
将楔块上的锁止销控制螺丝顺时针旋转,即可将锁止销提起,反方向敲击楔块即可将楔块退出。

选型表

Instructions for ordering

选型表一(普通绞线)

导线
规格
直径
(mm)
LGJ-
35/6
LGJ-
50/8
LGJ-
70/10
LGJ-
70/40
LGJ-
95/15,20
LGJ-
120/20,25
LGJ-
95/55
LGJ-
150/20,25
LGJ-
185/25,30
LGJ-
240/30,40,55
8.16 9.6 11.4 13.6 13.6/13.87 15.07/15.74 16 16.67/17.1 18.9/18.8 21.6 / 21.66
LGJ-35/6 8.16 30303 30304 30305 30307 30307 30310 30310 50502 50503 50505
LGJ-50/8 9.6   30304 30308 30309 30309 30311 30311 50502 50503 50505
LGJ-70/10 11.4     30309 30311 30311 30312 30312 50504 50506 50507
LGJ-70/40 13.6       30312 30312 30313 30313 50504 50506 50507
LGJ-95/15,20 13.6/13.87         30312 30313 30313 50504 50506 50507
LGJ-120/20,25 15.07/15.74           30313 30314 50506 50508 50509
LGJ-95/55 16             30314 50506 50508 50509
LGJ-150/20,25 16.67/17.1               50507 50508 50509
LGJ-185/25,30 18.9/18.8                 50509 50511
LGJ-240/30,40,55 21.6/21.66                   50511
LJ(TJ)-16 4.8 30302 30302 30303 30305 30305 30306 30307 50501 50501 50502

LJ(TJ)-25

6.0 30302 30303 30304 30305 30305 30307 30307 50501 50502 50503

LJ(TJ)-35

7.0 30303 30303 30305 30306 30306 30307 30310 50501 50502 50503

LJ(TJ)-50

8.3 30303 30304 30305 30308 30309 30310 30310 50502 50503 50505

LJ(TJ)-70

10.0 30304 30308 30308 30310 30310 30311 30311 50503 50504 50505

LJ(TJ)-95

11.6 30305 30308 30309 30311 30311 30312 30312 50504 50504 50507

LJ(TJ)-120

13.0 30307 30310 30311 30312 30312 30312 30313 50504 50506 50507

LJ(TJ)-150

14.6 30310 30310 30311 30312 30312 30312 30313 50506 50507 50508

LJ(TJ)-185

16.2 50502 50502 50503 50504 50504 50506 50506 50507 50508 50509

LJ(TJ)-210

17.4 50502 50503 50504 50506 50506 50507 50507 50507 50509 50510

LJ(TJ)-240

18.4 50502 50503 50505 50506 50506 50507 50507 50508 50509 50510

选型表二(绝缘导线)

导线规格 直径
(mm)
LJ(TJ)-16 LJ(TJ)-25 LJ(TJ)-35 LJ(TJ)-50 LJ(TJ)-70 LJ(TJ)-95 LJ(TJ)-120 LJ(TJ)-150 LJ(TJ)-185 LJ(TJ)-210 LJ(TJ)-240 LJ(TJ)-300
4.8 6.0 7.0 8.3 10.0 11.6 13.0 14.6 16.2 17.4 18.4 20.4
LJ(TJ)-16  4.8  30301  30301  30301  30302  30303  30303  30305  30305  50501  50501  50501  50502
LJ(TJ)-25  6.0  30301  30302  30302  30303  30304  30305  30306  50501  50501  50502  50502
LJ(TJ)-35  7.0  30302 30303  30304  30305  30306  30307  50501  50502  50502  50503
LJ(TJ)-50  8.3  30303  30304  30305  30308  30310  50502  50502  50502  50503
LJ(TJ)-70  10.0  30308  30308  30310  30311  50503  50503  50504  50504
LJ(TJ)-95  11.6  30309  30311  30311  50503  50504  50504  50506
LJ(TJ)-120  13.0  30311  30312  50504  50504  50506  50507
LJ(TJ)-150  14.6  30313  50506  50506  50507  50508
LJ(TJ)-185  16.2  50507  50507  50508  50509
LJ(TJ)-210  17.4  50508  50508  50510
LJ(TJ)-240  18.4  50509  50510
LJ(TJ)-300  20.4  50511

威马线夹常见问题

? 威马线夹长期载流量如何确定?
  导线载流量与温升和安装方式有关,威马线夹的长期载流量是按其最大适应导线长期载流量确定的。WX50 系列最大适应导线为LJ300,其长期载流量为731A(70℃ )、738A(90℃ );
  WX30 系列最大适应导线为LJ150, 其长期载流量为469A(70℃ )、478A(90℃ )。由于线夹实际散热面积远大于等长度导线散热面积,线夹实际载流量要大于导线载流量。
? 锁止孔内弹簧是否会锈蚀?
  弹簧是用不锈钢材料制成的,不会锈蚀。
? 弹簧是否会发生金属性疲劳?
  弹簧仅在安装时产生伸缩,安装完毕后不会发生反复伸缩现象,亦不会产生金属疲劳。
? 锁止孔内是否会积水?
 线夹安装完成后,在弹簧作用下控制螺钉帽会抬高,使锁止孔两边贯通,顾不会积水。
? 应力片是否会老化?
  应力片是衡量“C”形元件握力的简易量具,经高温注塑成型,使用寿命大于20 年。
锁止销的材质和使用寿命?
  锁止销的材质为硬质铝合金,使用寿命大于20 年。
? 锁止销长期使用后,是否会产生积水、腐蚀及残渣?
  锁止销耐腐蚀,可长期使用。
? 威马线夹的并联安装方式?
  威马线夹安装1 只既能包装载流量的要求。在某些特定的使用条件下( 特别重要的线路T 接点,风摆比较大的场合等),为更确保安全可靠性,可采用并联安装2 只威马线夹方法。并联安装的方法是一正一反进行安装。
