WX-B 系列力矩紧锁连接装置B ( 设备配线型)
WX-B 系列力矩紧锁连接装置B ( 设备配线型) - 第1张图
WX-B 系列力矩紧锁连接装置B ( 设备配线型) - 第2张图

WX-B 系列力矩紧锁连接装置B ( 设备配线型)

力矩锁紧连接装置B( 设备线夹) 是一种适用于隔离开关、熔断器、避雷器、负荷开关等开关设备之间的连接装置主要由三部分结构组成:
A. 装置本体( 铝合金材质、表面镀锡处理)
B. 力矩压盘螺栓( 铝合金材质)
C. 绝缘防护罩( 耐老化阻燃硅橡胶材质)

全国服务热线:
15858513191

产品介绍

Product introduction

概述

力矩锁紧连接装置B( 设备线夹) 是一种适用于隔离开关、熔断器、避雷器、负荷开关等开关设备之间的连接装置主要由三部分结构组成:
A. 装置本体( 铝合金材质、表面镀锡处理)
B. 力矩压盘螺栓( 铝合金材质)

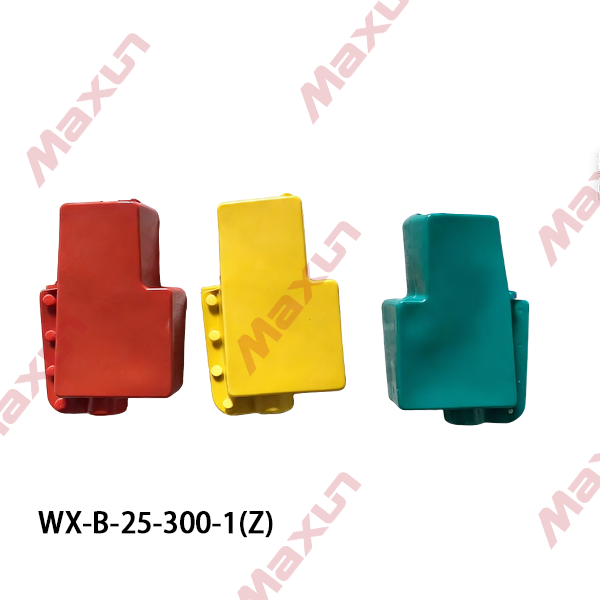

C. 绝缘防护罩( 耐老化阻燃硅橡胶材质)

结构特点

▪ 通用性强:适用于截面为25-300mm²的导线连接,免除选型烦恼;
▪ 安装方便:力矩自锁压盘螺栓直接压线不伤线,无需特殊工具;
▪ 耐腐蚀抗氧化:热处理工艺及表面镀锡处理,缓解电化学腐蚀;
▪ 节能低耗:导线接触面积大,通流能力强;
▪ 绝缘保护:防水防触电,保持线路绝缘状;

适用环境条件

▪ 海拔高度:≤ 3000m;
▪ 最高环境温度:+50ºC,最低环境温度:-40ºC;
▪ 年平均气温:20ºC;
▪ 最大日温差:30ºC;
▪ 日照强度:0.1W/cm2( 风速0.5m/s,大跨越采用0.6m/s);
▪ 覆冰厚度:0 ~ 50mm;
▪ 最大风速:35m/s(离地面10m高处30 年一遇、10 分钟平均最大值);
▪ 环境相对湿度:日平均值:95%;月平均值:90%;
▪ 污秽等级:0 ~Ⅳ级;

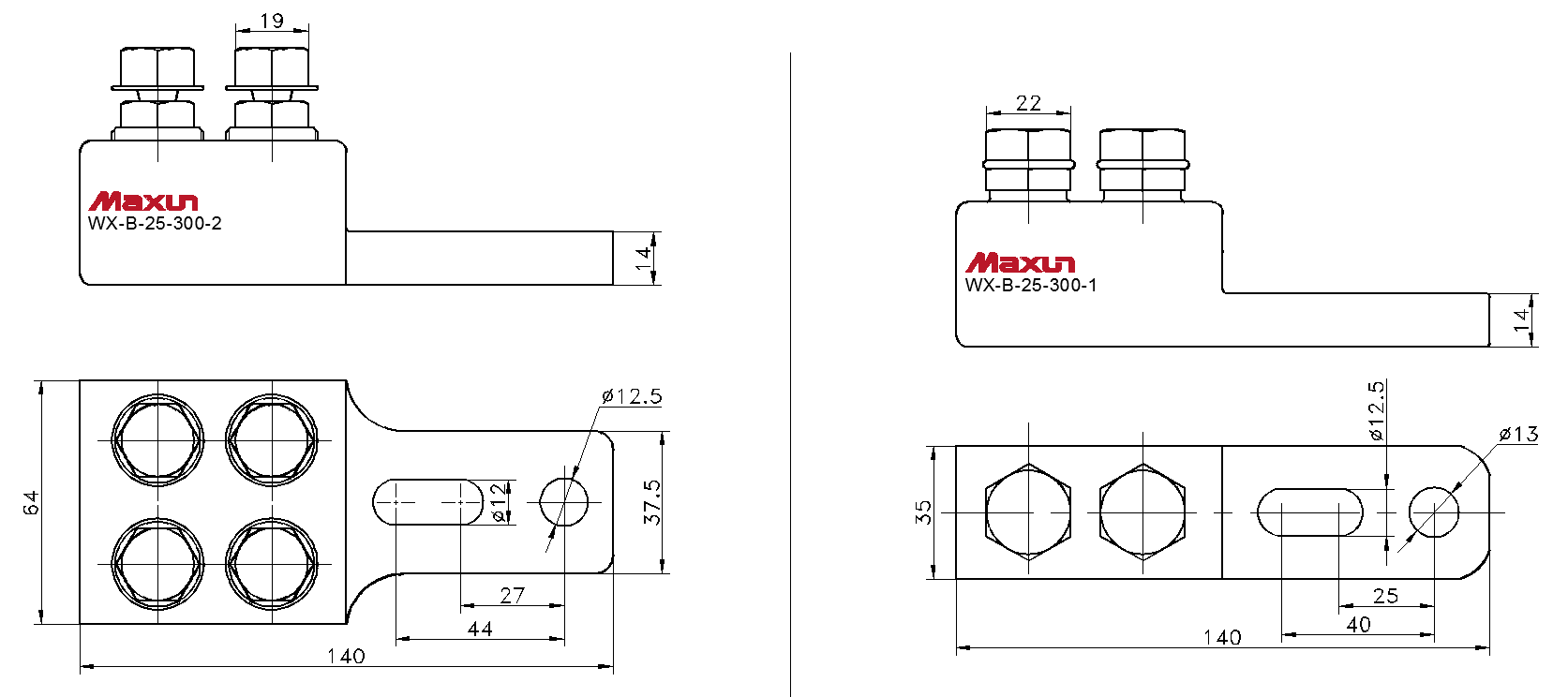

选型表

Instructions for ordering

规格型号 出线方式 适用线径 绝缘罩
WX-B-25-300-1 单配线 LJ/TJ:25-300mm² WX-B-25-300-1(Z)
WX-B-25-300-2 双配线 WX-B-25-300-2(Z)
