概述

GB11032-2000 交流无间隙金属氧化物避雷器；
JB/T8952-1999 35kV 及以下交流系统用复合外套无间隙金属氧化物避雷器；
GB311.1-1997 高压输变电设备的绝缘配合；
DL/T620-1997 交流电气装置的过电压保护和绝缘配合；
JB/T8459-1996 避雷器产品型号编制方法。
6~35kV 组合式复合外套氧化锌避雷器是用于保护电力设备绝缘免受过电压危害的保护电器，是一种新型避雷器，它在限制相地之间过电压的同时，又对相间过电压进行有效地限制。一台组合式避雷器可起到六台普通避雷器的作用。避雷器内部采用氧化锌电阻片作为主要元件，它具有良好的伏安特性，对补保护设备提供可靠的保护。目前已广为电力系统选用。
本公司对产品外套材料能够进行扯断强度，仲长率、硬度、硫化特性等橡胶物理性能试验和产品的型式试验，同时具备了现化化科学管理和先进的生产设备和试验设备。

使用环境条件

◆ 外形结构小巧、绝缘耐压高，极大地利用和缩减了使用空间；
◆ 整体模压一次成形，具有良好的密封、耐污、防爆、防潮性能；
◆ 结构新颖独特，技术性能合理可靠，特别是引用硅橡胶外套金属氧化物避雷器的优点，其电气绝缘性能好；
◆ 介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆和良好的化学稳定性、憎水性、密封性；
◆ 体积小，重量轻、节省占地、安装灵活。
◆ 海拔高度：不大于2000 米；
◆ 环境温度：-40℃ ~40℃；
◆ 电源频率：48Hz~62Hz；
◆ 长期施加： 在避雷器上的工频电压不超过避雷器的持续运行电压；
◆ 最大风速：不超过35m/s；
◆ 地震烈度：7 度及以下地区。

TBP-3~10kV( 户内)

保护器型号系统电压 kV	持续运行电压 kV	直流 (U1mA)	参考电压 kV不小于	雷电冲击残压 KV	2000μsA方波冲击电流
SG、TBP-A 型		3.2	5.7	9.5	400
		6.3	11.3	19.0	400
		10.5	18.9	31.0	400
SG、TBP-B 型	3	4	7.5	17.0	400
	6	8	16	30.0	400
	10	13.6	26	50.0	400
SG、TBP、C型	3	4	7.2	13.5	400
	6	8	13.8	27.0	400
	10	13.6	24	45.0	400
TBP-O型		3.15	3.4	6.0	400
		6.3	6.9	12.0	400
		10.5	11.3	19.0	400

TBP-3~10kV( 户内)

保护器型号系统电压 kV	持续运行电压 kV	直流 (U1mA)	参考电压 kV不小于	雷电冲击残压 KV	2000μsA方波冲击电流
SG、TBP-A 型		3.2	5.7	9.5	400
		6.3	11.3	19.0	400
		10.5	18.9	31.0	400
SG、TBP-B 型	3	4	7.5	17.0	400
	6	8	16	30.0	400
	10	13.6	26	50.0	400
SG、TBP、C型	3	4	7.2	13.5	400
	6	8	13.8	27.0	400
	10	13.6	24	45.0	400
TBP-O型		3.15	3.4	6.0	400
		6.3	6.9	12.0	400
		10.5	11.3	19.0	400

TBP-3~10kV( 户内)

保护器型号系统电压 kV	持续运行电压 kV	直流 (U1mA)	参考电压 kV不小于	雷电冲击残压 KV	2000μsA方波冲击电流
SG、TBP-A 型		3.2	9.5	9.5	400
		6.3	19.0	19.0	400
		10.5	31.0	31.0	400
SG、TBP-B 型	3	4	17.0	17.0	400
	6	8	30.0	30.0	400
	10	13.6	50.0	50.0	400
SG、TBP3-C型	3	4	13.5	13.5	400
	6	8	27.0	27.0	400
	10	13.6	45.0	45.0	400
TBP-O型		3.15	6.0	6.0	400
		6.3	12.0	12.0	400
		10.5	19.0	19.0	400

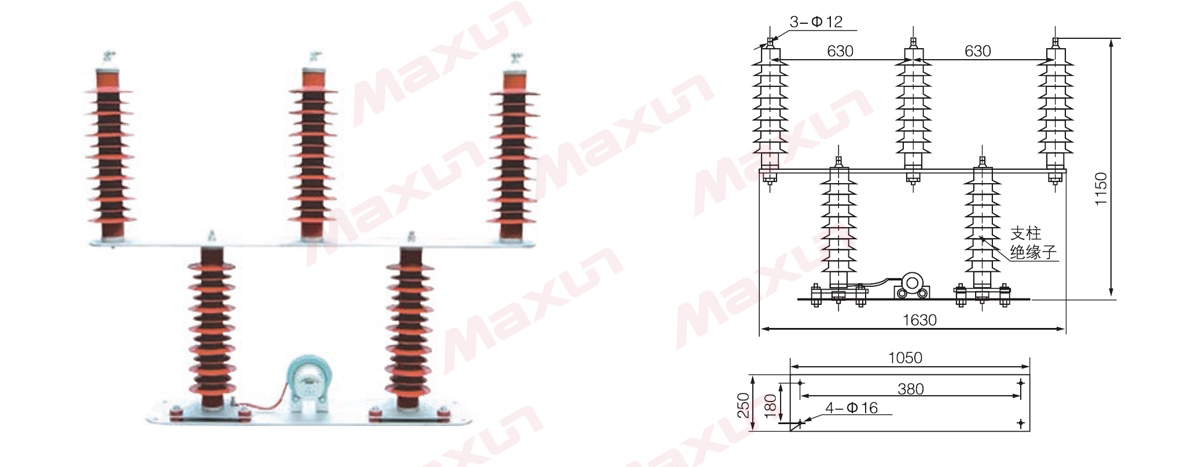

TBP-35kV( 户内)

保护器型号	系统电压kV	持续运行电压kV	参考电压kV不小于	雷电冲击残压KV	2000μsA方波冲击电流
SG、TBP-B-35kV	35	40.8	73	134	400
SG、TBP-C-35kV	35	40.8	70	134	400

TBP-35kV( 户内)

保护器型号	系统电压kV	持续运行电压kV	参考电压kV不小于	雷电冲击残压KV	2000μsA方波冲击电流
SG、TBP-B-35kV	35	40.8	73	134	400
SG、TBP-C-35kV	35	40.8	70	134	400
