SCK 系列 C型设备线夹

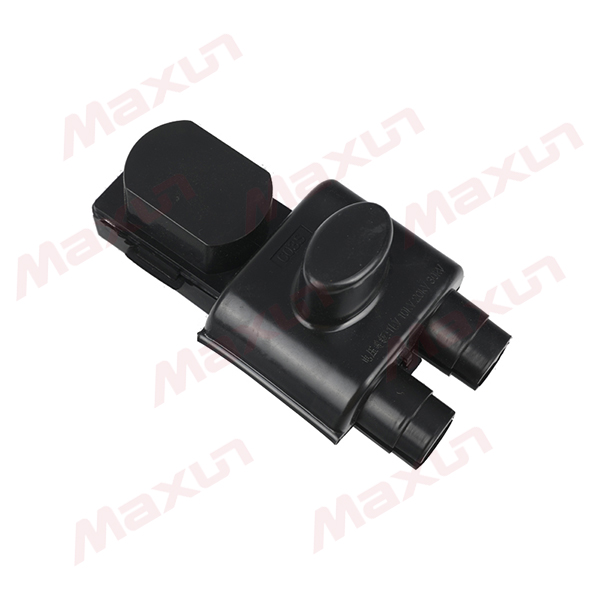

SCK 系列 C型设备线夹 - 第1张图

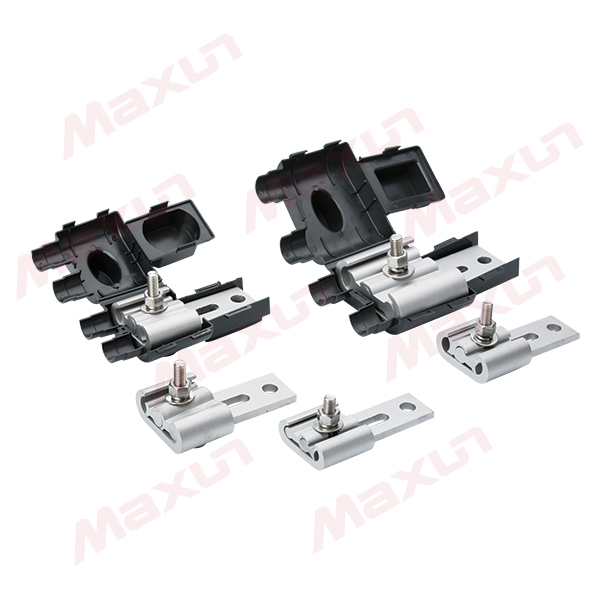

SCK 系列 C型设备线夹 - 第2张图

SCK 系列 C型设备线夹

C 型设备线夹由带尾的C 型件、铰接块和螺栓部件组成,用作设备和导线的接续。按照GB/T1196 标准,由一种特殊的合金导电材料配制而成,涂有抗腐蚀、抗氧化、憎水性和导电性能很强的电力复合脂,能使不同材质的导线接触良好。
C 型设备线夹整体挤压成型,与传统设备线夹相比,可解决铜铝焊接位易断裂、易腐蚀、易发热的问题。
采用先进的铰接式结构,非常省力,大大减少劳动强度,提高工作效率;作用力与压力不同方向,安装时大大减少人为因素的影响。

全国服务热线:
15858513191

产品介绍

Product introduction

概述

C 型设备线夹由带尾的C 型件、铰接块和螺栓部件组成,用作设备和导线的接续。按照GB/T1196 标准,由一种特殊的合金导电材料配制而成,涂有抗腐蚀、抗氧化、憎水性和导电性能很强的电力复合脂,能使不同材质的导线接触良好。
C 型设备线夹整体挤压成型,与传统设备线夹相比,可解决铜铝焊接位易断裂、易腐蚀、易发热的问题。
采用先进的铰接式结构,非常省力,大大减少劳动强度,提高工作效率;作用力与压力不同方向,安装时大大减少人为因素的影响。

安装说明

C 型设备线夹的组成:C 型壳体、铰接块、不锈钢螺杆、不锈钢螺母、不锈钢弹簧垫片、不锈钢平垫片。
▪ 确定型号:选型根据导线的规格在C型节能设备线夹选型表中找到与之前对应的导线型号,主线作为横坐标轴,支线作为纵坐标轴,两坐标轴相交的位置的C 型节能设备线夹型号即为该次连接的型号(注意不同规格材质导线的选法)。
▪ 确定大小线:因为C型线夹在设计中考虑满足不同线径的配合,铰接块两边的弧面有不同尺寸,大弧面配合大导线,小弧面配合小导线。
▪ 把导线放入C 型壳体线槽中,根据大小线放入成弓形的铰接块(铰接块不要分开,弓形向外),从C 型壳体背面插入螺杆,使螺杆位于铰接块顶部的中间孔位内,拧上螺母,用扳手将螺栓拧紧,把导线压平。
▪ 确认已安装好,在拧紧螺栓时,最后几个螺牙应有明显受力感,把铰接块压平,顶住C 型壳体即可,此时C 型壳体应有微微变形,安装完成后用手拉或扳两导线,此时导线应完全无法拉动或转动方算压紧。

选型表

Instructions for ordering

外形及安装尺寸

产品型号 主要尺寸
L L1 B B1 H M
SCK-911/912 150 75 105 55 65 12
SCK-82* 145 70 87 45 65 12
SCK-920/921 125 50 75 38 60 12
SCK-922/931 125 50 70 28 60 10
SCK-932/933/934 125 50 62 33 60 10

选型表

规格型号 适用导线规格 导线直径范围 绝缘罩
SCK-934 单线 LJ(TJ)25.JKLYJ35 6~7.5 SCK-92/93(2)
SCK-933 单线 LGJ35.LJ(TJ)35.LJ (TJ)50.
JKLGYJ35.JKLYJ50
7.5~ 9
SCK-932 单线 LGJ50. LJ(TJ)70.JKLGYJ50.
JKLYJ70
9~10.8
SCK-931 单线 LGJ70.JKLGYJ70.JKYJ95 10.8~12
SCK-922 单线 LGJ95.LJ(TJ)95.JKLGYJ95.
JKLYJ120
12~14
SCK-921 单线 LGJ120. LJ (TJ)120. LJ(TJ)150.
JKLYJ150.JKLGYJ120
14~15.75
SCK-920 单线 LGJ150.TJ (TJ)185.J KLGY150.
JKLYJ185
15.75~17.5
SCK-912 单线 LGJ185. LJ(TJ)240.JKLYJ240.
JKLGYJ185
17.5~20 SCK-91(2)
SCK-911 单线 LGJ240.JKLGY240 20~22

不带钢芯的架空绝缘导线和钢芯铝导线(JKLYJ、JKYJ、JKLYJ/Q、JKYJ/Q、LGJ)

导线规格 JKLYJ-35 JKLYJ-50 JKLYJ-70 JKLYJ-95 JKLYJ-120 JKLYJ-150 JKLYJ-185 JKLYJ-240 JKLYJ-300 主线
直径(mm) 7.0 8.3 10.0 11.6 13.0 14.6 16.2 18.4 20.6 分线
JKLYJ-35(7.0) SCK-862 SCK-861 SCK-861 SCK-853 SCK-852 SCK-844 SCK-844 SCK-824 SCK-816 JKLYJ-35
JKLYJ-50(8.3)   SCK-861 SCK-853 SCK-852 SCK-844 SCK-844 SCK-824 SCK-824 SCK-816 JKLYJ-50
JKLYJ-7D(10.0)     SCK-852 SCK-852 SCK-844 SCK-843 SCK-824 SCK-823 SCK-815 JKLYJ-70
JKLYJ-95(11.6)       SCK-851 SCK-843 SCK-843 SCK-823 SCK-823 SCK-815 JKLYJ-95
JKLYJ-120(13.0)         SCK-843 SCK-842 SCK-823 SCK-822 SCK-814 JKLYJ-120
IKLYJ-150(14.6)           SCK-841 SCK-822 SCK-822 SCK-814 JKLYJ-150
JKLYJ-185(16.2)             SCK-822 SCK-821 SCK-813 JKLYJ-185
JKLYJ-240(18.4)               SCK-821 SCK-812 JKLYJ-240
JKLYJ-300(20.6)                 SCK-811 JKLYJ-300
LGJ-35/6(8.16) SCK-861 SCK-861 SCK-853 SCK-853 SCK-844 SCK-844 SCK-834 SCK-824 SCK-816 LGJ-35/6
LGJ-50/8(9.6) SCK-861 SCK-861 SCK-852 SCK-852 SCK-844 SCK-843 SCK-824 SCK-824 SCK-816 LGJ-50/8
LGJ-70/10(11.4) SCK-851 SCK-852 SCK-852 SCK-852 SCK-843 SCK-843 SCK-824 SCK-823 SCK-815 LGJ-70/10
LGJ-95/15(14) SCK-845 SCK-844 SCK-844 SCK-843 SCK-842 SCK-842 SCK-823 SCK-822 SCK-814 LGJ-95/15
LGJ-120/20(15.5) SCK-844 SCK-843 SCK-843 SCK-842 SCK-841 SCK-841 SCK-822 SCK-822 SCK-814 LGJ-120/20
LGJ-150/20(16.8) SCK-834 SCK-834 SCK-834 SCK-833 SCK-832 SCK-832 SCK-822 SCK-821 SCK-813 LGJ-150/20
LGJ-185/25(18.8) SCK-824 SCK-824 SCK-823 SCK-822 SCK-822 SCK-821 SCK-821 SCK-814 SCK-812 LGJ-185/25
LGJ-240/30(22) SCK-8l6 SCK-816 SCK-815 SCK-815 SCK-814 SCK-814 SCK-813 SCK-812 SCK-811 LGJ-240/30
LGJ-300/25.40(24) SCK-806 SCK-806 SCK-806 SCK-805 SCK-805 SCK-804 SCK-803 SCK-803 SCK-802 LGJ-300/25、40(24)
如:JKLYJ240/JKLYJ185 型号:SCK-812  LGJ240/30/JKLYJ150 型号:SCK-814

铝绞线(LJ)、铜绞线(TJ)、JKLYJ 为不带钢芯架空绝缘导线

导线规格 LJ(TJ)-35 LJ(TJ)-50 LJ(TJ)-70 LJ(TJ)-95 LJ(TJ)-120 LJ(TJ)-150 LJ(TJ)-185 LJ(TJ)-240 LJ(TJ)-300 主线
直径 7.5 9 10.8 12.12 14.25 15.75 17.5 20 22.4 分线
LJ(TJ)-16(5.10) SCK-863 SCK-862 SCK-854 SCK-854 SCK-845 SCK-845       LJ(TJ)-16(5.10)
LJ(TJ)-25(6.45) SCK-863 SCK-862 SCK-854 SCK-854 SCK-845 SCK-844 SCK-834 SCK-824   LJ(TJ)-25(6.45)
LJ(TJ)-35(7.5) SCK-862 SCK-861 SCK-853 SCK-852 SCK-844 SCK-844 SCK-824 SCK-816 SCK-816 LJ(TJ)-35(7.5)
LJ(TJ)-50(9)   SCK-861 SCK-853 SCK-852 SCK-844 SCK-843 SCK-824 SCK-816 SCK-816 LJ(TJ)-50(9)
LJ(TJ)-70(10.8)     SCK-852 SCK-851 SCK-843 SCK-843 SCK-823 SCK-816 SCK-815 LJ(TJ)-70(10.8)
LJ(TJ)-95(12.48)       SCK-843 SCK-843 SCK-842 SCK-823 SCK-815 SCK-815 LJ(TJ)-95(12.48)
LJ(TJ)-120(14.25)         SCK-842 SCK-841 SCK-822 SCK-815 SCK-814 LJ(TJ)-120(14.25)
LJ(TJ)-150(15.75)           SCK-832 SCK-822 SCK-814 SCK-813 LJ(TJ)-150(15.75)
LJ(TJ)-185(17.5)             SCK-821 SCK-813 SCK-813 LJ(TJ)-185(17.5)
LJ(TJ)-210(18.75)               SCK-813 SCK-813 LJ(TJ)-210(18.75)
LJ(TJ)-240(20)               SCK-812 SCK-812 LJ(TJ)-240(20)
LJ(TJ)-300(22.4)                 SCK-811

JKLYJ-50(8.3) SCK-861 SCK-861 SCK-853 SCK-852 SCK-844 SCK-843 SCK-824 SCK-816 SCK-816 JKLYJ-50
JKLYJ-70(10.0) SCK-861 SCK-853 SCK-852 SCK-851 SCK-843 SCK-843 SCK-824 SCK-816 SCK-815 JKLYJ-70
JKLYJ-95(11.6) SCK-853 SCK-852 SCK-851 SCK-844 SCK-843 SCK-842 SCK-823 SCK-815 SCK-815 JKLYJ-95
JKLYJ-120(13.0) SCK-852 SCK-844 SCK-843 SCK-843 SCK-842 SCK-842 SCK-823 SCK-815 SCK-814 JKLYJ-120
JKLYJ-150(14.6) SCK-844 SCK-844 SCK-843 SCK-842 SCK-841 SCK-841 SCK-822 SCK-815 SCK-814 JKLYJ-150
JKLYJ-185(16.2) SCK-843 SCK-824 SCK-824 SCK-823 SCK-823 SCK-823 SCK-822 SCK-814 SCK-813 JKLYJ-185
JKLYJ-240(18.4) SCK-824 SCK-824 SCK-823 SCK-822 SCK-822 SCK-822 SCK-821 SCK-813 SCK-812 JKLYJ-240
JKLYJ-300(20.6) SCK-816 SCK-816 SCK-815 SCK-815 SCK-814 SCK-814 SCK-814 SCK-812 SCK-811 JKLYJ-300
  LJ(TJ)-35 LJ(TJ)-50 LJ(TJ)-70 LJ(TJ)-95 LJ(TJ)-120 LJ(TJ)-150 LJ(TJ)-185 LJ(TJ)-240 LJ(TJ)-300
如:LJ240/LJ240、SCK-812 LJ(TJ)120/JKLYJ120,SCK-842 JKLYJ240/LJ(TJ)120,SCK-822 注意:JKLYJ 为不带钢芯的紧压架空铝线

钢芯铝绞线(LGJ、LGJF) ACSR(LGJ、LGJF)

导线规格 LGJ-35/6 LGJ-50/8 LGJ-70/10
LGJ-50/30
(加强型)
LGJ-95/15,20
LGJ-70/40
(加强型)
LGJ-120/7
LGJ-
120/20,25
LGJ-95/55
(加强型)
LGJ-150/8
LGJ-150/20、25 LGJ-185/25、30 LGJ-240/30、40、50 LGJ-300/25、40(24) LGJ-300/25、40(24) LGJ-400/25、35、50、65(26.6-28) LGJ-500/35、45、65(30-30.96) 主线
直径  8.16  9.6  11.4  13.6/13.87/14.5  15.07/15.74/16  16.67/17.1  18.9/18.88  21.6/22.4  23.76/23.6 分线
LGJ-35/6(8.16)  SCK-861  SCK-861  SCK-852  SCK-844  SCK-844  SCK-834  SCK-824  SCK-816  SCK-806  LGJ-35/6
LGJ-50/8(9.6)  SCK-853  SCK-852  SCK-844  SCK-843  SCK-834  SCK-823  SCK-815  SCK-806  LGJ-50/8
LGJ-70/10(11.4)  SCK-851  SCK-843  SCK-842  SCK-833  SCK-823  SCK-815  SCK-805  LGJ-70/10
LGJ-95/15、20 LGJ-70/40(14) SCK-842  SCK-841  SCK-832  SCK-822  SCK-814  SCK-804  WX-C03 LGJ-95/15、20 LGJ-70/40
LGJ-120/20、25 LGJ-95/55(15.5) SCK-832  SCK-832  SCK-821  SCK-814  SCK-804  WX-C03  WX-C03-1 LGJ-120/20、25 LGJ-95/55
LGJ-150/20、 25(16.8)  SCK-831  SCK-821  SCK-813  SCK-803  WX-C03  WX-C02-1 LGJ-150/20、25
LGJ-185/25、 30(18.8)  SCK-813  SCK-812  SCK-803  WX-C02  WX-C02-1 LGJ-185/25、30
LGJ-240/30、 40(21.6)  SCK-811  SCK-802  WX-C02  WX-C01-1 LGJ-240/30、40
LGJ-300/25、 40(24)  SCK-801  WX-C01  WX-C04  WX-C05
LGJ-400/25、35、50、65(26.6-28) WX-C04  WX-C05 LGJ-400/25、35、50、65(26.6-28)
LJ(TJ)-35(7.5)  SCK-861  SCK-861  SCK-853  SCK-844  SCK-844  SCK-834  SCK-824  SCK-816  SCK-806  LJ(TJ)-35(7.5)
LJ(TJ)-50(9)  SCK-861  SCK-853  SCK-852  SCK-844  SCK-843  SCK-834  SCK-824  SCK-815  SCK-806  LJ(TJ)-50(9)
LJ(TJ)-70(10.8)  SCK-853  SCK-852  SCK-851  SCK-843  SCK-843  SCK-833  SCK-823  SCK-815  SCK-806  LJ(TJ)-70(10.8)
LJ(TJ)-95(12.48)  SCK-852  SCK-851  SCK-843  SCK-843  SCK-842  SCK-833  SCK-822  SCK-815  SCK-805  LJ(TJ)-95(12.48)
LJ(TJ)-120(14.25)  SCK-844  SCK-844  SCK-843  SCK-842  SCK-841  SCK-832  SCK-822  SCK-814  SCK-804  WX-C03 LJ(TJ)-120(14.25)
LJ(TJ)-150(15.75)  SCK-844  SCK-843  SCK-842  SCK-841  SCK-832  SCK-832  SCK-821  SCK-814  SCK-804  WX-C03  LJ(TJ)-150(15.75)
LJ(TJ)-185(17.5)  SCK-824  SCK-824  SCK-823  SCK-822  SCK-822  SCK-821  SCK-813  SCK-813  SCK-803  WX-C03  LJ(TJ)-185(17.5)
LJ(TJ)-240(20)  SCK-816  SCK-816  SCK-815  SCK-815  SCK-814  SCK-813  SCK-813  SCK-812  SCK-802  WX-C02  LJ(TJ)-240(20)
LJ(TJ)-300(22.4)  SCK-806  SCK-806  SCK-806  SCK-805  SCK-804  SCK-804  SCK-803  SCK-802  SCK-801  WX-C01  WX-C04
如:LGJ-185/30-LGJ-150/25 SCK-821; LGJ-240/30-LJ240 SCK-812
