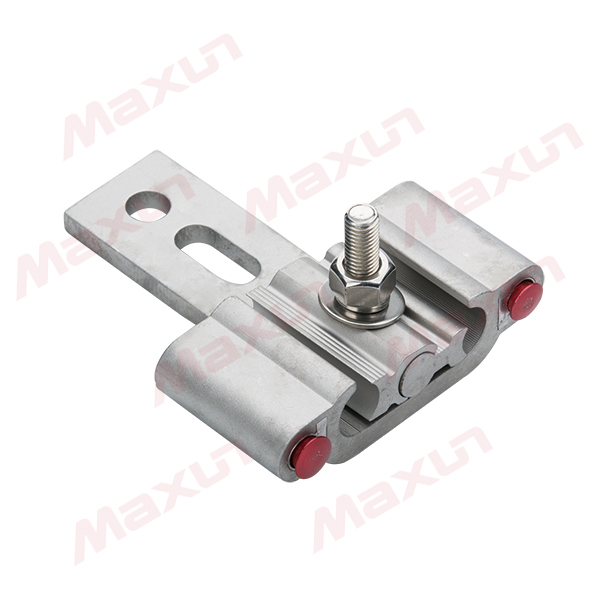

SCK-CW 系列 C型测温设备线夹

SCK-CW 系列 C型测温设备线夹

C 型测温线夹(以下简称线夹)由C 形壳体、内压块组件、紧固件、超温指示装置四部分构成。
线夹是导线接续型电力连接金具,主要用于开关柜、配电柜等电力设备;主体采用具用弹性功能的C 型结构,导线热胀冷缩时,线夹能始终保持与导线之间持久恒定的接触压力,达到接续连接的最佳效果。
超温指示装置选用高亮洋红色,方便远距离观测;线夹满足多种不同规格的导线,通用性强,适用泛围广。

全国服务热线:
15858513191

产品介绍

Product introduction

概述

C 型测温线夹(以下简称线夹)由C 形壳体、内压块组件、紧固件、超温指示装置四部分构成。
线夹是导线接续型电力连接金具,主要用于开关柜、配电柜等电力设备;主体采用具用弹性功能的C 型结构,导线热胀冷缩时,线夹能始终保持与导线之间持久恒定的接触压力,达到接续连接的最佳效果。
超温指示装置选用高亮洋红色,方便远距离观测;线夹满足多种不同规格的导线,通用性强,适用泛围广。

产品特点

▪ 线夹壳体由特殊铝合金制造,线夹与导线接触面积大,直流电阻比率在0.9 以下;
▪ 采用不锈钢紧固件,连接可靠,夹紧力恒定;
▪ 线夹的各电气接触面上涂有电力导电脂,过载能力达到额定电流2 倍以上;
▪ 线夹的热循环性能优良,始终保持在直流电阻比率l 以下;
▪ 线夹的内压块组件有防脱落功能,保证组件在安装过程中不会散落;
▪ 测温动作元件选用高精度双金属片,设有两档温度超温报警,低温段为85~90℃动作,高温段为95~100℃动作;
▪ 测温元件和超温指示装置与C 形壳体设计为一体,以确保测温系统的准确性;
▪ 超温报警指示杆为高亮洋红色,动作后指示明显直观,易于观察;
▪ 超温报警装置动作准确灵敏,动作后可手动复位重复使用。
▪ 线夹组装成一活动整体,左右压块相互扣合,不会脱落,便于施工人员高空作业。

选型表

Instructions for ordering

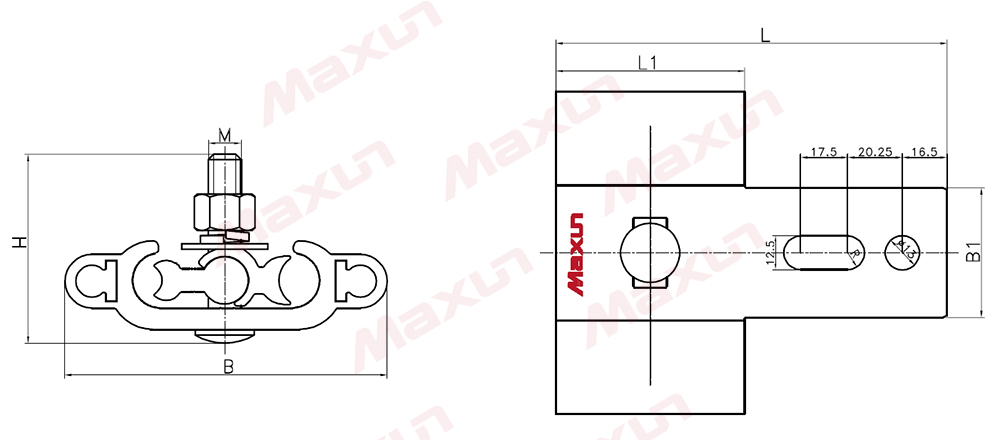

外形及安装尺寸

型号 主要尺寸
L L1 B B1 H M
SCK-911/912CW 150 75 135.5 55 65 12
SCK-82*CW 145 70 119.5 48 65 12
SCK-920/921CW 125 52 106.5 38 60 10
SCK-922/931CW 125 52 102.5 28 60 10
SCK-932/933/934CW 125 50 95.5 34.5 60 10

选型表

规格型号 适用导线规格 导线直径范围
SCK-934CW(单线) LJ(TJ)25、JKLYJ35 6~7.5
SCK-933CW(单线 LGJ35、LJ(TJ)35、LJ(TJ)50、JKLGYJ35、JKLYJ50 7.5~9
SCK-932CW(单线 LGJ50、LJ(TJ)70、JKLGYJ50、JKLYJ70 9~10.8
SCK-931CW(单线 LGJ70、JKLGYJ70、JKYJ95 10.8~12
SCK-922CW(单线 LGJ95、LJ(TJ)95、JKLGYJ95、JKLYJ120 12~14
SCK-921CW(单线 LGJ120、LJ(TJ)120、LJ(TJ)150、JKLYJ150、JKLGYJ120 14~15.75
SCK-920CW(单线 LGJ150、TJ(TJ)185、JKLGY150、JKLYJ185 15.75~17.5
SCK-912CW(单线 LGJ185、LJ(TJ)240、JKLYJ240、JKLGYJ185 17.5~20
SCK-911CW(单线 LGJ240、JKLGY240 20~22

安装说明

C 型测温设备线夹的组成:C 型壳体、铰接块、方形块、不锈钢螺杆、热镀锌螺母、不锈钢弹簧垫片、不锈钢平垫片;
▪ 确定型号:选型根据导线的规格在C型节能设备线夹选型表中找到与之前对应的导线型号,主线作为横坐标轴,支线作为纵坐标轴,两坐标轴相交的位置的C 型节能设备线夹型号即为该次连接的型号(注意不同规格材质导线的选法);
▪ 确定大小线:因为C 型测温设备线夹在设计中考虑满足不同线径的配合,铰接块两边的弧面有不同尺寸,大弧面配合大导线,小弧面配合小导线;
▪ 把导线放入C 型壳体线槽中,根据大小线放入成弓形的铰接块(铰接块不要分开,弓形向外),从C 型壳体背面插入螺杆,使螺杆位于铰接块顶部的中间孔位内,拧上螺母,用扳手将螺栓拧紧,把导线压平;
▪ 确认已安装好,在拧紧螺栓时,最后几个螺牙应有明显受力感,把铰接块压平,顶住C 型壳体即可,此时C 型壳体应有微微变形,安装完成后用手拉或扳两导线,此时导线应完全无法拉动或转动方算压紧。

铝绞线(LJ)、铜绞线(TJ)、JKLYJ 为不带钢芯架空绝缘导线

导线规格 LJ(TJ)-35 LJ(TJ)-50 LJ(TJ)-70 LJ(TJ)-95 LJ(TJ)-120 LJ(TJ)-150 LJ(TJ)-185 LJ(TJ)-240 LJ(TJ)-300 主线
直径 7.5 9 10.8 12.12 14.25 15.75 17.5 20 22.4 分线
LJ(TJ)-16(5.10) SCK-863CW SCK-862CW SCK-854CW SCK-854CW SCK-845CW SCK-845CW       LJ(TJ)-16(5.10)
LJ(TJ)-25(6.45) SCK-863CW SCK-862CW SCK-854CW SCK-854CW SCK-845CW SCK-844CW SCK-834CW SCK-824CW   LJ(TJ)-25(6.45)
LJ(TJ)-35(7.5) SCK-862CW SCK-861CW SCK-853CW SCK-852CW SCK-844CW SCK-844CW SCK-824CW SCK-816CW SCK-816CW LJ(TJ)-35(7.5)
LJ(TJ)-50(9)   SCK-861CW SCK-853CW SCK-852CW SCK-844CW SCK-843CW SCK-824CW SCK-816CW SCK-816CW LJ(TJ)-50(9)
LJ(TJ)-70(10.8)     SCK-852CW SCK-851CW SCK-843CW SCK-843CW SCK-823CW SCK-816CW SCK-815CW LJ(TJ)-70(10.8)
LJ(TJ)-95(12.48)       SCK-843CW SCK-843CW SCK-842CW SCK-823CW SCK-815CW SCK-815CW LJ(TJ)-95(12.48)
LJ(TJ)-120(14.25)         SCK-842CW SCK-841CW SCK-822CW SCK-815CW SCK-814CW LJ(TJ)-120(14.25)
LJ(TJ)-150(15.75)           SCK-832CW SCK-822CW SCK-814CW SCK-813CW LJ(TJ)-150(15.75)
LJ(TJ)-185(17.5)             SCK-821CW SCK-813CW SCK-813CW LJ(TJ)-185(17.5)
LJ(TJ)-210(18.75)               SCK-812CW SCK-812CW LJ(TJ)-240(20)
LJ(TJ)-240(20)                 SCK-811CW

JKLYJ-50(8.3) SCK-861CW SCK-861CW SCK-853CW SCK-852CW SCK-844CW SCK-843CW SCK-824CW SCK-816CW SCK-816CW JKLYJ-50
JKLYJ-70(10.0) SCK-861CW SCK-853CW SCK-852CW SCK-851CW SCK-843CW SCK-843CW SCK-824CW SCK-816CW SCK-815CW JKLYJ-70
JKLYJ-95(11.6) SCK-853CW SCK-852CW SCK-851CW SCK-844CW SCK-843CW SCK-842CW SCK-823CW SCK-815CW SCK-815CW JKLYJ-95
JKLYJ-120(13.0) SCK-852CW SCK-844CW SCK-843CW SCK-843CW SCK-842CW SCK-842CW SCK-823CW SCK-815CW SCK-814CW JKLYJ-120
JKLYJ-150(14.6) SCK-844CW SCK-844CW SCK-843CW SCK-842CW SCK-841CW SCK-841CW SCK-822CW SCK-815CW SCK-814CW JKLYJ-150
JKLYJ-185(16.2) SCK-843CW SCK-824CW SCK-824CW SCK-823CW SCK-823CW SCK-823CW SCK-822CW SCK-814CW SCK-813CW JKLYJ-185
JKLYJ-240(18.4) SCK-824CW SCK-824CW SCK-823CW SCK-822CW SCK-822CW SCK-822CW SCK-821CW SCK-813CW SCK-812CW JKLYJ-240
JKLYJ-300(20.6) SCK-816CW SCK-816CW SCK-815CW SCK-815CW SCK-814CW SCK-814CW SCK-814CW SCK-812CW SCK-811CW JKLYJ-300
  LJ(TJ)-35 LJ(TJ)-50 LJ(TJ)-70 LJ(TJ)-95 LJ(TJ)-120 LJ(TJ)-150 LJ(TJ)-185 LJ(TJ)-240 LJ(TJ)-300
如:LJ240/LJ240、SCK-812CW LJ(TJ)120/JKLYJ120,SCK-842CW JKLYJ240/LJ(TJ)120,SCK-822CW 注意:JKLYJ 为不带钢芯的紧压。

钢芯铝绞线(LGJ、LGJF) ACSR(LGJ、LGJF)

导线规格 LGJ-35/6 LGJ-50/8 LGJ-70/10
LGJ-50/30
( 加强型)
LGJ-95/15,20
LGJ-70/40
(加强型)
LGJ-120/7
LGJ-120/20,25
LGJ-95/55
(加强型)
LGJ-150/8
LGJ- 150/20、 25 LGJ- 185/25、 30 LGJ- 240/30、 40、50 LGJ- 300/25、 40(24) LGJ-300/25、 40(24) LGJ-
400/25、
35、50、
65(26.6-
28)
LGJ-
500/35、
45、
65(30-
30.96)
主线
直径  8.16  9.6  11.4  13.6/13.87/14.5  15.07/15.74/16  16.67/17.1  18.9/18.88  21.6/22.4  23.76/23.96 分线
LGJ-35/6(8.16)  SCK-861CW  SCK-861CW  SCK-852CW  SCK-844CW  SCK-844CW  SCK-834CW  SCK-824CW  SCK-816CW  SCK-806CW  LGJ-35/6
LGJ-50/8(9.6)  SCK-853CW  SCK-852CW  SCK-844CW  SCK-843CW  SCK-834CW  SCK-823CW  SCK-815CW  SCK-806CW  LGJ-50/8
LGJ-70/10(11.4)  SCK-851CW  SCK-843CW  SCK-842CW  SCK-833CW  SCK-823CW  SCK-815CW  SCK-805CW  LGJ-70/10
LGJ-95/15、20 LGJ-70/40(14)  SCK-842CW  SCK-841CW  SCK-832CW  SCK-822CW  SCK-814CW  SCK-804CW  WX-C03 LGJ-95/15、20 LGJ-70/40
LGJ-120/20、25 LGJ-95/55(15.5)  SCK-832CW  SCK-832CW  SCK-821CW  SCK-814CW  SCK-804CW  WX-C03  WX-C03-1 LGJ-120/20、25 LGJ-95/55
LGJ-150/20、25(16.8)  SCK-831CW  SCK-821CW  SCK-813CW  SCK-803CW  WX-C03  WX-C02-1 LGJ-150/20、25
LGJ-185/25、30(18.8)  SCK-813CW  SCK-812CW  SCK-803CW  WX-C02  WX-C02-1 LGJ-185/25、30
LGJ-240/30、40(21.6)  SCK-811CW  SCK-802CW  WX-C02  WX-C01-1 LGJ-240/30、40
LGJ-300/25、40(24)  SCK-801CW  WX-C01  WX-C04  WX-C05
LGJ-400/25、35、50、65(26.6-28)  WX-C04  WX-C05 LGJ-400/25、35、50、65(26.6-28)
LJ(TJ)-35(7.5)  SCK-861CW  SCK-861CW  SCK-853CW  SCK-844CW  SCK-844CW  SCK-834CW  SCK-824CW  SCK-816CW  SCK-806CW  LJ(TJ)-35(7.5)
LJ(TJ)-50(9)  SCK-861CW  SCK-853CW  SCK-852CW  SCK-844CW  SCK-843CW  SCK-834CW  SCK-824CW  SCK-815CW  SCK-806CW  LJ(TJ)-50(9)
LJ(TJ)-70(10.8)  SCK-853CW  SCK-852CW  SCK-851CW  SCK-843CW  SCK-843CW  SCK-833CW  SCK-823CW  SCK-815CW  SCK-806CW  LJ(TJ)-70(10.8)
LJ(TJ)-95(12.48)  SCK-852CW  SCK-851CW  SCK-843CW  SCK-843CW  SCK-842CW  SCK-833CW  SCK-822CW  SCK-815CW  SCK-805CW  LJ(TJ)-95(12.48)
LJ(TJ)-120(14.25)  SCK-844CW  SCK-844CW  SCK-843CW  SCK-842CW  SCK-841CW  SCK-832CW  SCK-822CW  SCK-814CW  SCK-804CW  WX-C03 LJ(TJ)-120(14.25)
LJ(TJ)-150(15.75)  SCK-844CW  SCK-843CW  SCK-842CW  SCK-841CW  SCK-832CW  SCK-832CW  SCK-821CW  SCK-814CW  SCK-804CW  WX-C03  LJ(TJ)-150(15.75)
LJ(TJ)-185(17.5)  SCK-824CW  SCK-824CW  SCK-823CW  SCK-822CW  SCK-822CW  SCK-821CW  SCK-813CW  SCK-813CW  SCK-803CW  WX-C03  LJ(TJ)-185(17.5)
LJ(TJ)-240(20)  SCK-816CW  SCK-816CW  SCK-815CW  SCK-815CW  SCK-814CW  SCK-813CW  SCK-813CW  SCK-812CW  SCK-802CW  WX-C02  LJ(TJ)-240(20)
LJ(TJ)-300(22.4)  SCK-806CW  SCK-806CW  SCK-806CW  SCK-805CW  SCK-804CW  SCK-804CW  SCK-803CW  SCK-802CW  SCK-801CW  WX-C01  WX-C04

如:LJ240/LJ240、SCK-812CW LJ(TJ)120/JKLYJ120,SCK-842CW JKLYJ240/LJ(TJ)120,SCK-822CW 注意:JKLYJ 为不带钢芯的紧压架空铝线

不带钢芯的架空绝缘导线和钢芯铝导线(JKLYJ、JKLYJ\、JKLYJ/Q、JKLJ/Q、LGJ)

导线规格 JKLYJ-35 JKLYJ-50 JKLYJ-70 JKLYJ-95 JKLYJ-120 JKLYJ-150 JKLYJ-185 JKLYJ-240 JKLYJ-300 主线
直径  7.0  8.3  10.0  11.6  13.0  14.6  16.2  18.4  20.6 分线
JKLYJ-35(7.0)  SCK-862CW  SCK-861CW  SCK-861CW  SCK-853CW  SCK-852CW  SCK-844CW  SCK-844CW  SCK-824CW  SCK-816CW  JKLYJ-35
JKLYJ-50(8.3)  SCK-861CW  SCK-853CW  SCK-852CW  SCK-844CW  SCK-844CW  SCK-824CW  SCK-824CW  SCK-816CW  JKLYJ-50
JKLYJ-70(10.0)  SCK-852CW  SCK-852CW  SCK-844CW  SCK-843CW  SCK-824CW  SCK-823CW  SCK-815CW  JKLYJ-70
JKLYJ-95(11.6)  SCK-851CW  SCK-843CW  SCK-843CW  SCK-823CW  SCK-822CW  SCK-815CW  JKLYJ-95
JKLYJ-120(13.0)  SCK-843CW  SCK-842CW  SCK-823CW  SCK-822CW  SCK-814CW  JKLYJ-120
JKLYJ-150(14.6)  SCK-841CW  SCK-822CW  SCK-822CW  SCK-814CW  JKLYJ-150
JKLYJ-185(16.2)  SCK-822CW  SCK-821CW  SCK-813CW  JKLYJ-185
JKLYJ-240(18.4)  SCK-821CW  SCK-812CW  JKLYJ-240
JKLYJ-300(20.6)  SCK-811CW  JKLYJ-300
LGJ-35/6(8.16)  SCK-861CW  SCK-861CW  SCK-853CW  SCK-853CW  SCK-844CW  SCK-844CW  SCK-834CW  SCK-824CW  SCK-816CW  LGJ-35/6
LGJ-50/8(9.6)  SCK-861CW  SCK-861CW  SCK-852CW  SCK-852CW  SCK-844CW  SCK-843CW  SCK-824CW  SCK-824CW  SCK-816CW  LGJ-50/8
LGJ-70/10(11.4)  SCK-853CW  SCK-852CW  SCK-852CW  SCK-852CW  SCK-843CW  SCK-843CW  SCK-824CW  SCK-823CW  SCK-815CW  LGJ-70/10
LGJ-95/15(14)  SCK-845CW  SCK-844CW  SCK-844CW  SCK-843CW  SCK-842CW  SCK-842CW  SCK-823CW  SCK-822CW  SCK-814CW  LGJ-95/15
LGJ-120/20(15.5)  SCK-844CW  SCK-843CW  SCK-843CW  SCK-842CW  SCK-841CW  SCK-841CW  SCK-822CW  SCK-822CW  SCK-814CW  LGJ-120/20
LGJ-150/20(16.8)  SCK-834CW  SCK-834CW  SCK-834CW  SCK-833CW  SCK-832CW  SCK-832CW  SCK-822CW  SCK-821CW  SCK-813CW  LGJ-150/20
LGJ-185/25(18.8)  SCK-824CW  SCK-824CW  SCK-823CW  SCK-822CW  SCK-822CW  SCK-821CW  SCK-821CW  SCK-814CW  SCK-812CW  LGJ-185/25
LGJ-240/30(22)  SCK-816CW  SCK-816CW  SCK-815CW  SCK-815CW  SCK-814CW  SCK-814CW  SCK-813CW  SCK-812CW  SCK-811CW  LGJ-240/30
LGJ-300/25、40(24)  SCK-806CW  SCK-806CW  SCK-806CW  SCK-805CW  SCK-805CW  SCK-804CW  SCK-803CW  SCK-803CW  SCK-802CW LGJ-300/25、 40(24)

如:JKLYJ240/JKLYJ185 型号:SCK-812CW LGJ240/30/JKLYJ150 型号:SCK-814CW
