SBW 系列变压器专用线夹 力矩锁紧线夹装置A
SBW 系列变压器专用线夹 力矩锁紧线夹装置A - 第1张图
SBW 系列变压器专用线夹 力矩锁紧线夹装置A - 第2张图
SBW 系列变压器专用线夹 力矩锁紧线夹装置A - 第3张图
SBW 系列变压器专用线夹 力矩锁紧线夹装置A - 第4张图

SBW 系列变压器专用线夹 力矩锁紧线夹装置A

SBW 系列变压器线夹是一种新型变压器专用线夹。线夹本体一端为导线安装螺丝孔,另一端为与变压器连接的抱杆式螺纹孔,可满足与不同容量变压器(30-400KVA) 的连接。
采用高强度、高导电率、中间电极电位的特种合金经特殊工艺加工而成,连接稳定、可靠,具有良好的力学和电气性能,能有效解决配电变压器进出线连接时接触电阻大、发热严重、连接失效等问题。

全国服务热线:
15858513191

产品介绍

Product introduction

概述

SBW 系列变压器线夹是一种新型变压器专用线夹。线夹本体一端为导线安装螺丝孔,另一端为与变压器连接的抱杆式螺纹孔,可满足与不同容量变压器(30-400KVA) 的连接。
采用高强度、高导电率、中间电极电位的特种合金经特殊工艺加工而成,连接稳定、可靠,具有良好的力学和电气性能,能有效解决配电变压器进出线连接时接触电阻大、发热严重、连接失效等问题。

型号及含义


结构特点

▪ 适用范围广:适用于容量为30-400KVA 多种规格的变压器配线连接;
▪ 通用性强:适用于截面积为35-240mm²的导线连接,免除选型烦恼;
▪ 安装方便:力矩自锁压盘螺栓直接压接不伤线,无需特殊工具;
▪ 弹性设计:不完全封闭的内螺纹套管有效防止蠕动;
▪ 耐腐蚀抗氧化:热处理工艺及表面镀锡处理,缓解电化学腐蚀;
▪ 节能低耗: 导线接触面积大,通流能力强;

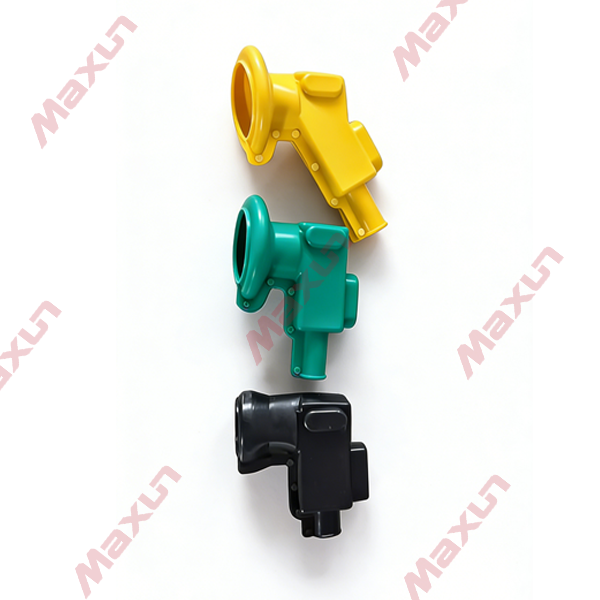

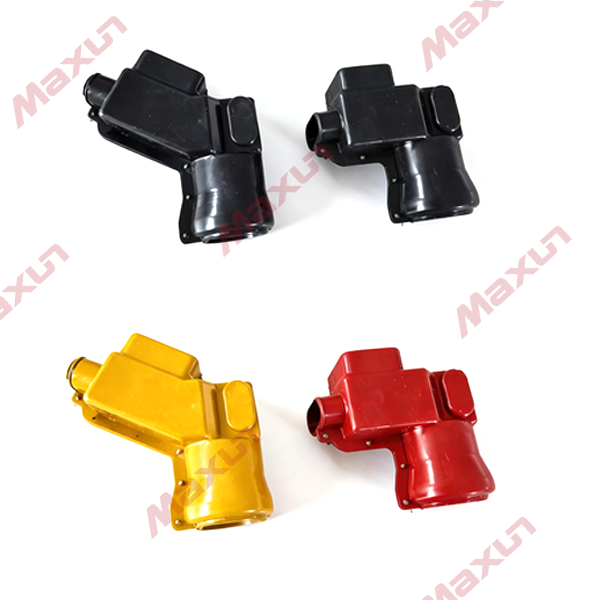

▪ 绝缘防护罩:耐老化阻燃硅橡胶材质,防水防触电,保持线路绝缘状

适用环境条件

海拔高度:≤ 2000m
环境温度:-40°~ 50°
全年平均温度:25℃
月平均最好相对湿度:90%(25℃)
污秽等级:IV 级

执行标准

GB/T 9327-2008《额定电压35KV(UM=40.5KV) 及以下电力电缆导体用压接式和机械式连接金具实验方法和要求》
GB/T 2314-2008《电力金具通用技术条件》
GB/T 765.1-2001《架空配电线路金具技术条件》
GB/T 3191-2010《铝及铝合金挤压棒材》
GB/T 3956-2008《电缆的导体》

选型表

Instructions for ordering

规格型号 导线截面mm² 导电杆连接孔孔径 连接导线数 配套绝缘罩
SBW-D 35-240
M12 M14 M16 M18 M20 M22
M24
1 SBW-M12-M24(Z)- 低压
SBW-M12-M24(Z)- 高压

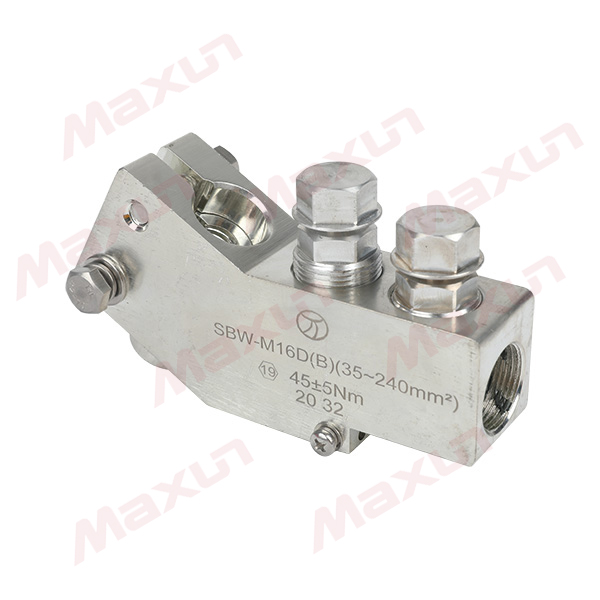

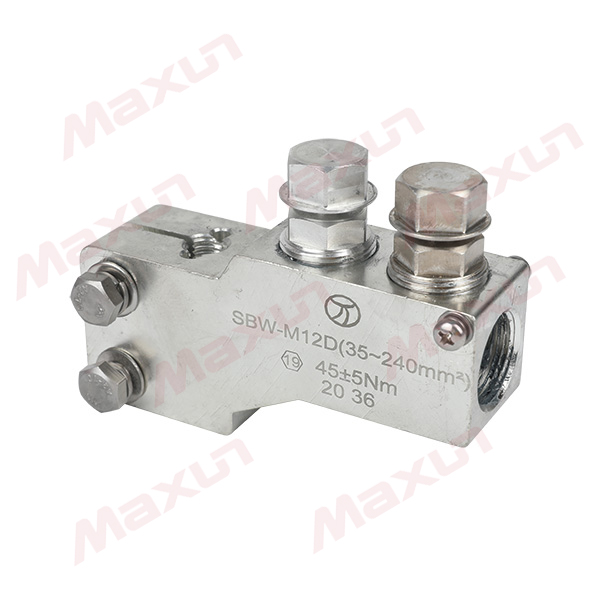

SBW-D(30° ) 35-240 M12 M14 M16 M18 M20 1 SBW-M12D-M20D-B(Z)

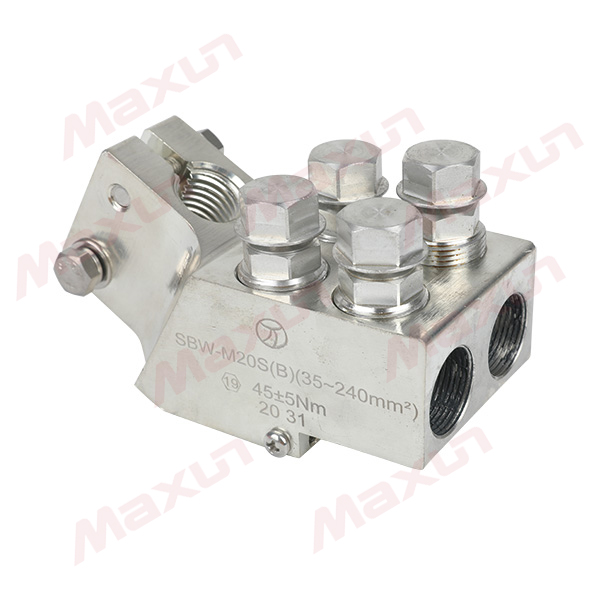

SBW-S(30° ) 35-240 M12 M14 M16 M18 M20 2 SBW-M12S-M20S-B(Z)
