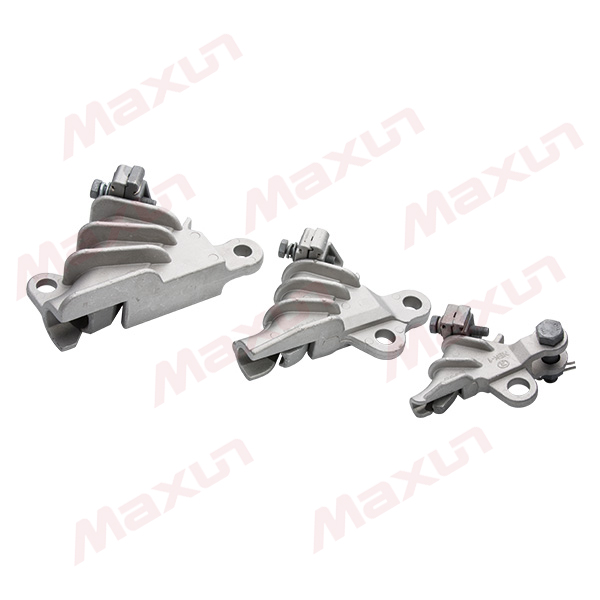

NXL、NEK(双耳)系列楔型耐张线夹及绝缘罩

NXL、NEK(双耳)系列楔型耐张线夹适用于20KV 及以下配电线路中,将架空绝缘铝导线或裸铝导线固定在转角或终端耐张杆的绝缘子上,从而将架空导线固定或拉紧,绝缘罩与耐张线夹配套使用,起绝缘防护作用。

全国服务热线:
15858513191

产品介绍

Product introduction

概述

NXL、NEK(双耳)系列楔型耐张线夹适用于20KV 及以下配电线路中,将架空绝缘铝导线或裸铝导线固定在转角或终端耐张杆的绝缘子上,从而将架空导线固定或拉紧,绝缘罩与耐张线夹配套使用,起绝缘防护作用。

型号及含义


结构特点

▪ 选用非磁性高强度抗氧化铝合金材料,无磁滞损耗;
▪ 楔块锁紧结构,部件连体,安装简便,性能可靠;
▪ 圆弧大面积抱紧,导线不易蠕变、握力大。

绝缘罩性能特点

▪ 1-10KV 工频耐压:≥ 18KV,保压1分钟不击穿;
  20KV 工频耐压:≥ 30KV,保压1 分钟不击穿;
▪ 绝缘电阻:> 1.0*1014Ω
▪ 环境温度:-30℃~ +90℃

选型表

Instructions for ordering

选型表(一)

规格型号 导线截面积 剥皮长度 握力(KN) 破坏负荷(KN) 绝缘罩型号
NXL-1A 25mm² 245mm 3.4 7.5 NXL-25/95(Z)
50mm² 4.6
NXL-2A 70mm² 6.7 14.5
95mm² 8.9

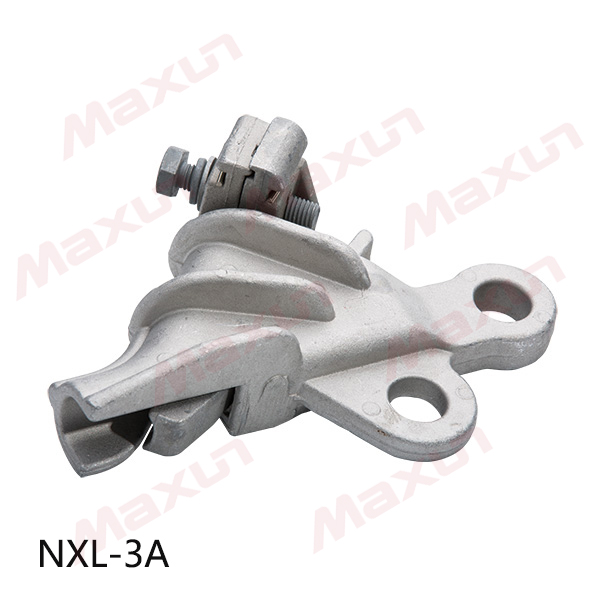

NXL-3A 120mm² 255mm 11.3 23.4 NXL-35/150(Z)
150mm² 13.7

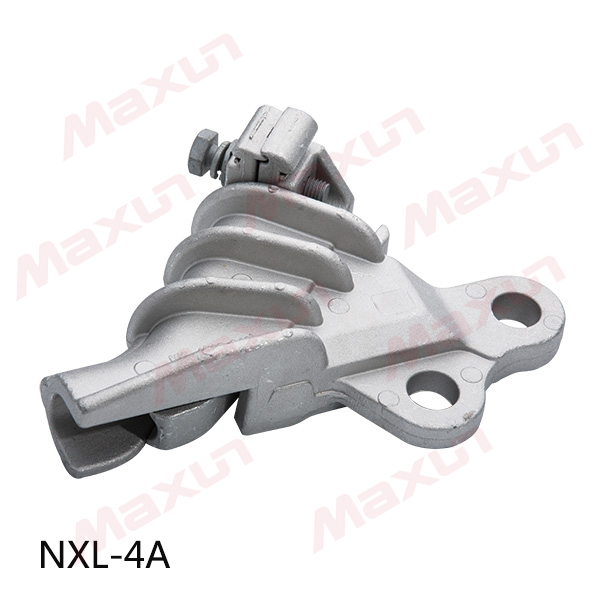

NXL-4A 185mm² 300mm 17.3 36.4 NXL-185/400(Z)
240mm² 22.5
NXL-5A 300mm² 320mm 28.2 61
400mm² 39.8

选型(二)

规格型号 导线截面积mm² 剥皮
长度
mm
握力(KN) 破坏负荷(KN) 绝缘罩型号
剥皮 不剥皮 剥皮 不剥皮
NXL-1 50 - 245 5.16 3.4 14.5 NXL-25/95(Z)
70 - 7.12 4.6
95 - 9.4 6.7
NXL-2(2J) 120 35~50 255 12.7 8.9 23.4 NXL-35/150(Z)
150   15.2 11.3
NXL-3(3J) 185 70~120 300 18.5 13.6 36.3 NXL-185/300(Z)
240 70~120 23.6 17.3
NXL-4(4J) 300~400 150~240 320 55 22.5 61
NXL-5J - 300 350 65 30.3 68 NXL-185/400(Z)

选型(三)

规格型号 适用导
线外径
导线截面积 剥皮长度 握力(KN) 破坏负荷(KN) 绝缘罩型号

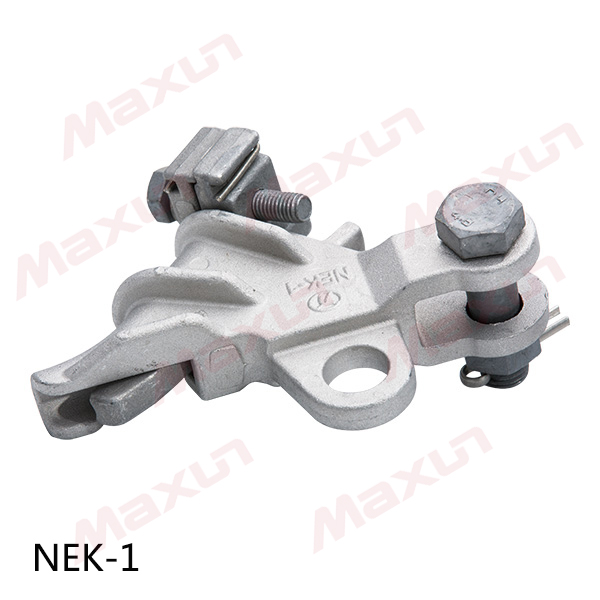

NEK-1 6.0 ~ 9.0mm 25mm² 245mm 3.4 7.5 NXL-25/95(Z)
50mm² 4.6
NEK-2 9.0 ~ 12.0mm 70mm² 6.7 14.5
95mm² 8.9
NEK-3 12.0 ~ 15.0mm 120mm² 255mm 11.3 23.4 NXL-35/150(Z)
150mm² 13.7
NEK-4 15.0 ~ 19.0mm 185mm² 300mm 17.3 36.4 NXL-185/400(Z)
240mm² 22.5

安装效果图
