NXJ 系列楔型耐张线夹

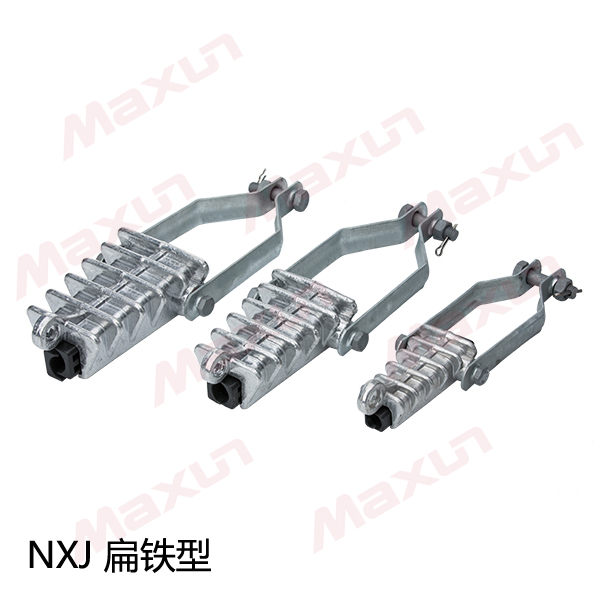

NXJ 系列楔型耐张线夹 - 第1张图

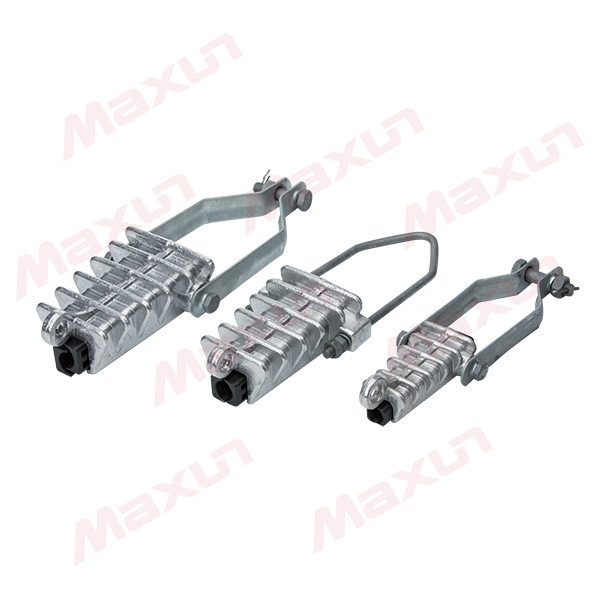

NXJ 系列楔型耐张线夹 - 第2张图

NXJ 系列楔型耐张线夹

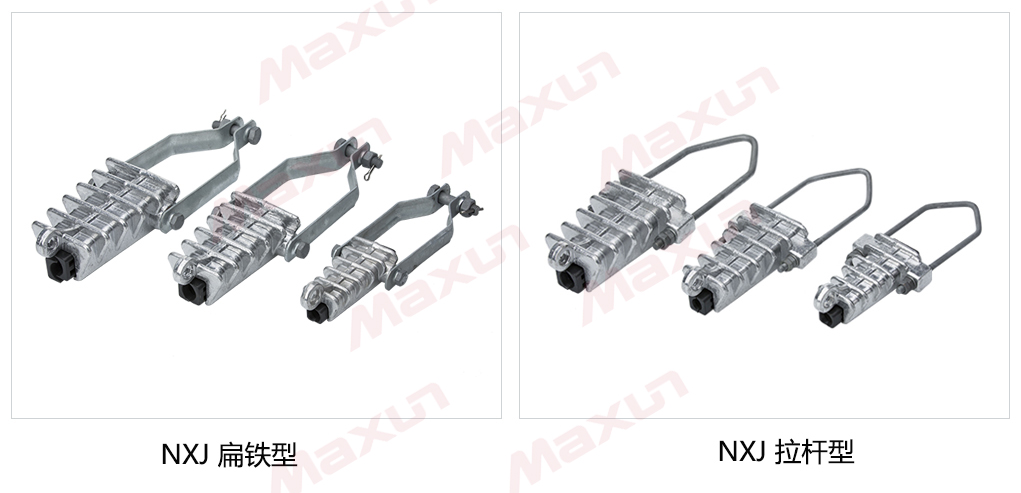

NXJ 系列楔型绝缘耐张线夹适用于20KV 及以下架空绝缘铝芯线(JKLYJ) 的终端和耐张段两端和绝缘子串一起,将架空绝缘导线固定和拉紧。产品分扁铁型(拉板型)和拉杆型两种,根据不同的导线规格和电压等级1KV、10KV、20KV 分别配有不同的塑料楔芯。

全国服务热线:
15858513191

产品介绍

Product introduction

概述

NXJ 系列楔型绝缘耐张线夹适用于20KV 及以下架空绝缘铝芯线(JKLYJ) 的终端和耐张段两端和绝缘子串一起,将架空绝缘导线固定和拉紧。产品分扁铁型(拉板型)和拉杆型两种,根据不同的导线规格和电压等级1KV、10KV、20KV 分别配有不同的塑料楔芯。

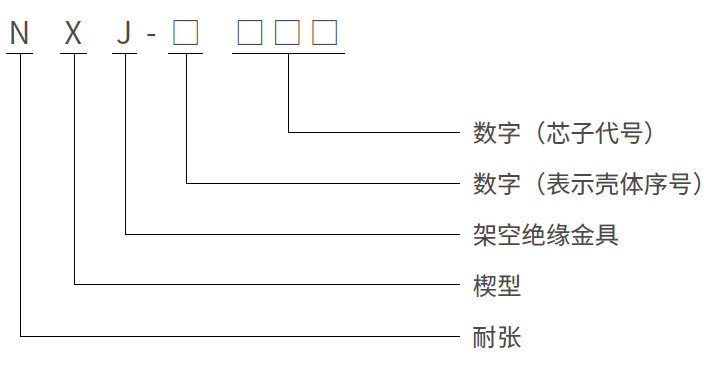

型号及含义


结构特点

▪ 楔型结构,对导线的握力与拉力成正比,具有自紧特点,运行免维护;
▪ 线夹采用高强度、抗氧化铝合金压铸成型,无磁滞、涡流、为节能型金具;
▪ 楔芯采用高强度工程材料,工频耐压≥ 18KV,保证1 分钟不击穿;
▪ 电缆不需要剥除绝缘层即可直接安装;
▪ 安装方便快捷,楔型与导线放入容易。

选型表

Instructions for ordering

规格
型号
芯子
代号
1KV 架空绝缘铝导线 10KV 架空绝缘铝导线 20KV 架空绝缘铝导线 标称破坏
载荷(KN)
导线截面 导线外径 导线截面 导线外径 导线截面 导线外径
NXJ-1 101 16mm²           17.4
101 25mm² Φ8.4
102 35mm² Φ9.8
102 50mm² Φ11.2
103 70mm² Φ12.8
103 95mm² Φ14.8 25mm² Φ14.8
104     35mm² Φ15.8
104 120mm² Φ16.2 50mm² Φ17.1
NXJ-2 201 70mm² Φ12.8         ≥ 22
202 95mm² Φ14.8 25~35mm² Φ15.8
203 120mm² Φ16.2 50mm² Φ17.1 25mm² Φ18.2
204 150mm² Φ18.2 70mm² Φ18.8 35mm² Φ19.2
204     95mm² Φ20.4 50mm² Φ20.5
205     120mm² Φ21.8 70mm² Φ22.0
NXJ-3 301 150mm² Φ18.2 70mm² Φ18.8     36.4
302 185mm² Φ20.2 95mm² Φ20.4 70mm² Φ22.0
302     120mm² Φ21.8
303 240mm² Φ22.8 150mm² Φ24.6 95mm² Φ23.7
304     185mm² Φ26.2 120mm² Φ25.2
304     240mm² Φ28.4 150mm² Φ26.7

NXJ-4

(扁铁)

401 300mm²   185mm² Φ26.2 120mm² Φ25.2 45.5
401         150mm² Φ26.7
402     240mm² Φ28.4
402         185mm² Φ28.3
403     300mm² Φ30.6 240mm² Φ30.6

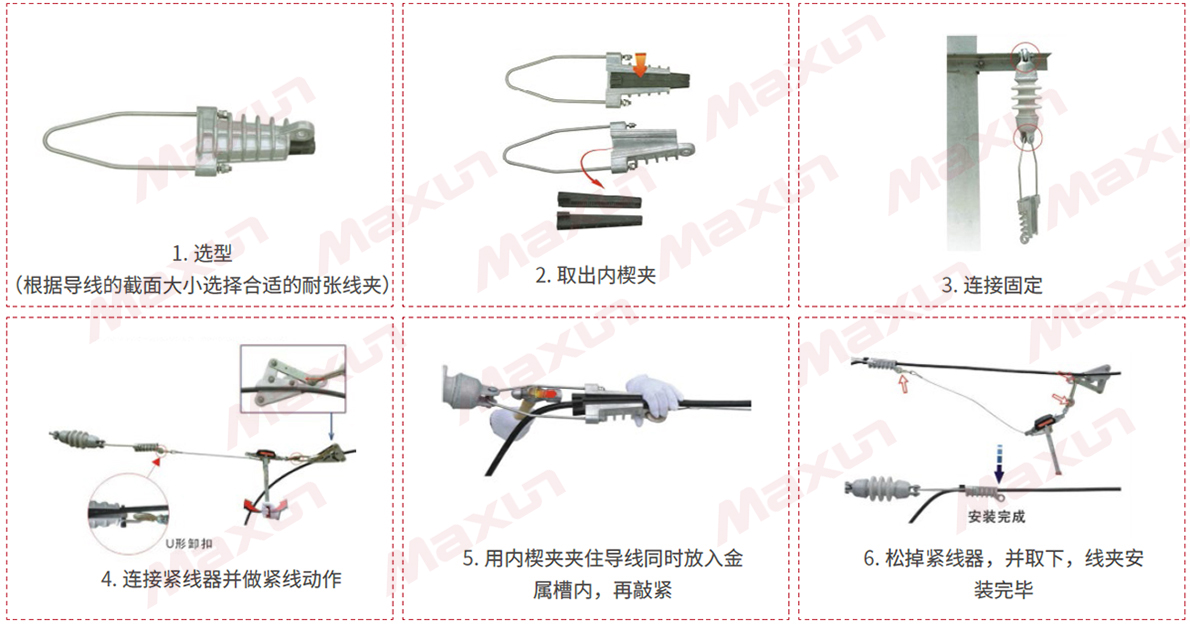

安装步骤

建议:楔芯尾端跳线侧预留导线长度至少1 米

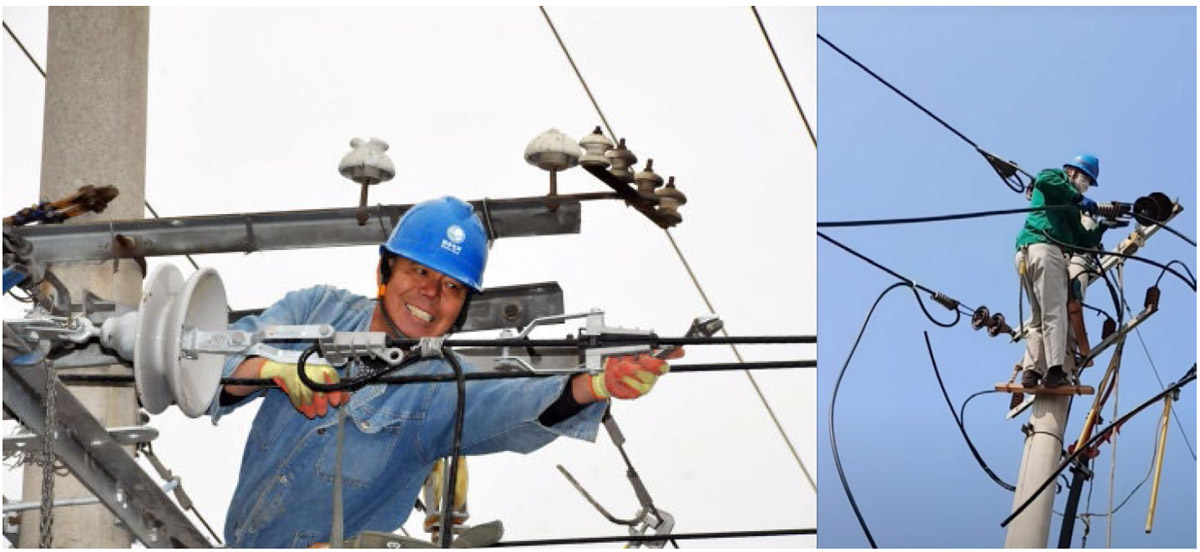

安装状态图
