NLL 系列螺栓型耐张线夹
NLL 系列螺栓型耐张线夹 - 第1张图
NLL 系列螺栓型耐张线夹 - 第2张图
NLL 系列螺栓型耐张线夹 - 第3张图
NLL 系列螺栓型耐张线夹 - 第4张图
NLL 系列螺栓型耐张线夹 - 第5张图
NLL 系列螺栓型耐张线夹 - 第6张图
NLL 系列螺栓型耐张线夹 - 第7张图
NLL 系列螺栓型耐张线夹 - 第8张图
NLL 系列螺栓型耐张线夹 - 第9张图
NLL 系列螺栓型耐张线夹 - 第10张图
NLL 系列螺栓型耐张线夹 - 第11张图
NLL 系列螺栓型耐张线夹 - 第12张图
NLL 系列螺栓型耐张线夹 - 第13张图

NLL 系列螺栓型耐张线夹

NLL 系列螺栓型铝合金耐张线夹适用于20KV 及以下架空线路中,在耐张杆上固定铝绞线或钢芯铝绞线,用于架空绝缘铝导线和绝缘罩配套适用,起绝缘防护作用。

全国服务热线:
15858513191

产品介绍

Product introduction

概述

NLL 系列螺栓型铝合金耐张线夹适用于20KV 及以下架空线路中,在耐张杆上固定铝绞线或钢芯铝绞线,用于架空绝缘铝导线和绝缘罩配套适用,起绝缘防护作用。

型号及含义


结构特点

▪ 夹体采用高强度铝合金制造;
▪ 外表光洁,使用寿命长;
▪ 安装使用方便;
▪ 无磁滞损耗,是节能认证产品。

绝缘罩性能特点

▪ 1-10KV 工频耐压:≥ 18KV,保压1分钟不击穿;
  20KV 工频耐压:≥ 30KV,保压1 分钟不击穿;
▪ 绝缘电阻:> 1.0*1014Ω;
▪ 环境温度:-30℃~ +90℃;
▪ 耐气候性能:经人工气候老化试验1008 小时后性能良好

选型表

Instructions for ordering

规格和技术参数

选型(一)

型号 适应导线直径
(包含缠物)
(mm)
主要尺寸(mm) U 型螺栓
M1
标称破坏
载荷(KN)
参考重量
(KG)
L L1 C M
NLL-1A 5.0 ~ 10.0 100 135 17.5 16 2-M12 40 0.702
NLL-2A 10.1 ~ 14.0 115 165 18.5 16 2-M12 40 0.824
NLL-3A 14.1 ~ 18.0 150 235 27 16 3-M14 70 1.714
NLL-4A 18.1 ~ 23.0 155 255 27 18 3-M14 90 2.237
NLL-5A 18.0 ~ 29.0 180 255 30 18 4-M14 100 2.428

选型(二)

型号 适应导线直径
(包含缠物)
(mm)
主要尺寸(mm) U 型螺栓
M1
标称破坏
载荷(KN)
参考重量
(KG)
L L1 C M
NLL-1 5.0 ~ 10.0 120 140 21 16 2-M12 40 0.831
NLL-2 10.1 ~ 14.0 150 170 22 16 2-M12 40 1.008
NLL-3 14.1 ~ 18.0 170 252 25 16 3-M14 70 1.830
NLL-4 18.1 ~ 30.0 230 265 31.5 18 3-M14 90 2.420
NLL-1S 5.0 ~ 16.0 100 110 20.5 16 2-M12 40 0.734
NLL-2S 5.0 ~ 16.0 120 140 19 16 2-M12 40 0.835
NLL-3S 14.0 ~ 23.0 160 195 25 16 2-M12 70 1.331

选型(三)

型号 适应导线直径
(包含缠物)
(mm)
主要尺寸(mm) U 型螺栓
M1
标称破坏
载荷(KN)
参考重量
(KG)
L L1 C M

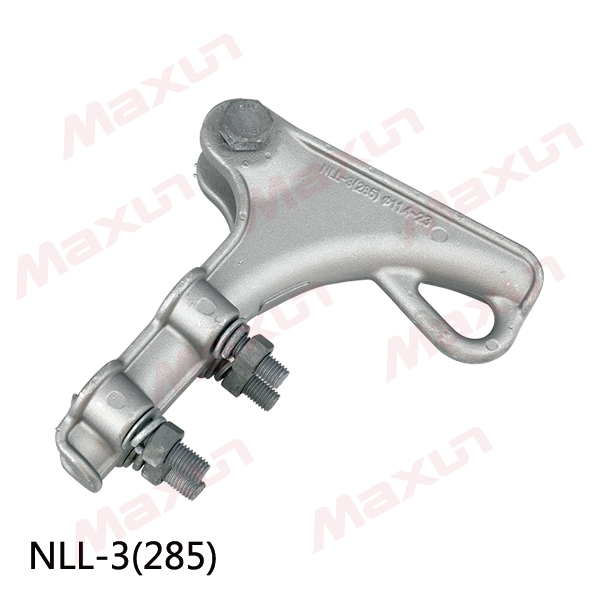

NLL-3(285) 11.4 ~ 23.0 170 185 24.5 16 2-M12 60 1.144

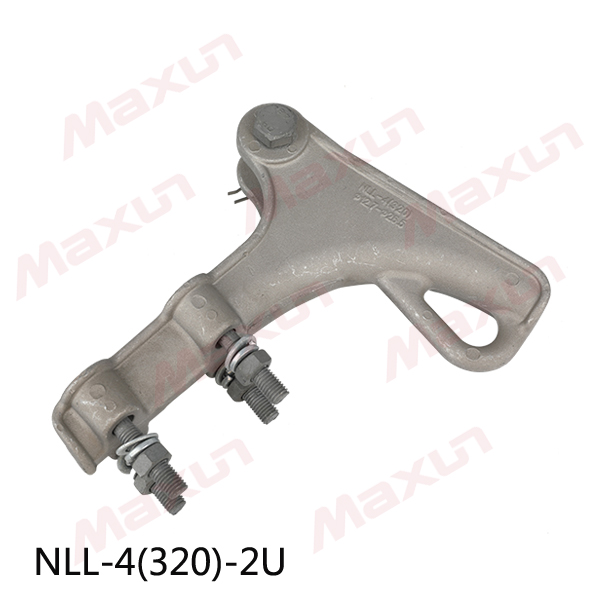

NLL-4(320)-2U 18.0 ~ 23.0 195 210 27 16 2-M12 60 1.403

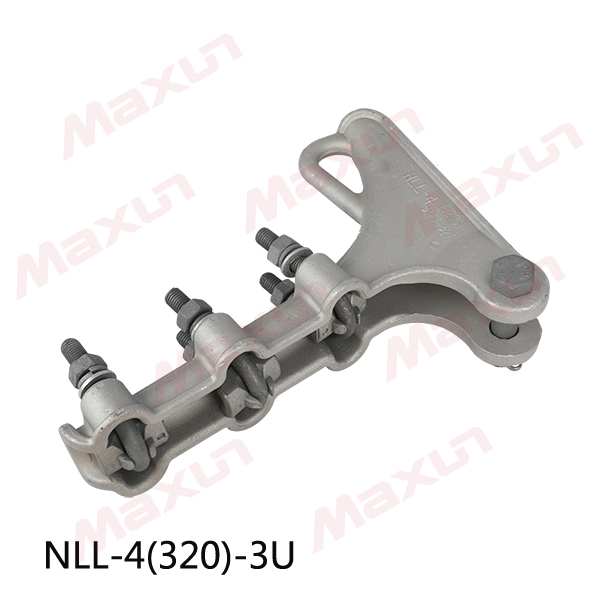

NLL-4(320)-3U 12.7 ~ 26.5 205 265 28 16 3-M14 70 1.714
NLL-4-4U 18.0 ~ 29.0 180 255 30 18 4-M14 100 2.428
