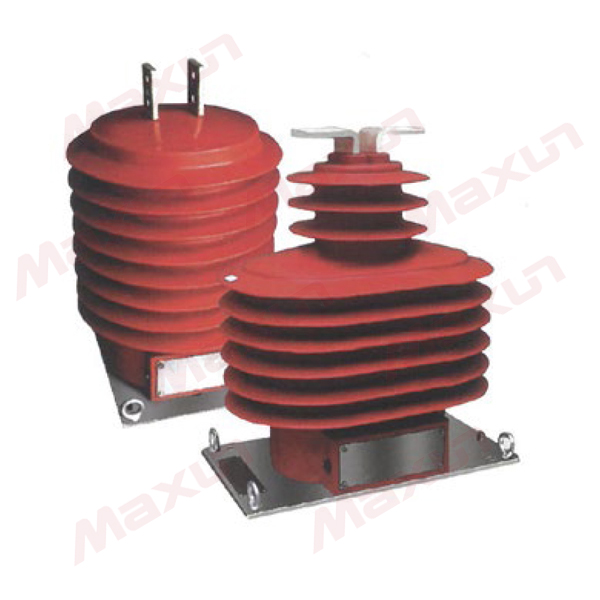

LZZBW-35A、D 系列户内高压电流互感器

LZZBW-35A、D 系列户内高压电流互感器

全国服务热线:
15858513191

产品介绍

Product introduction

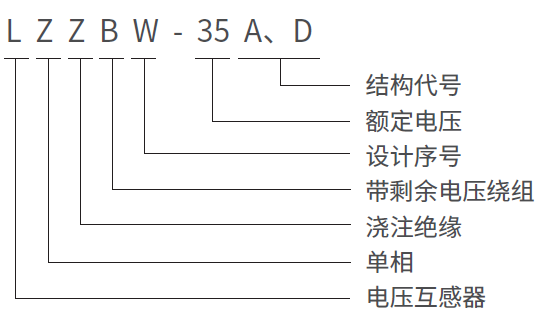

型号及含义

使用环境条件

◆ 额定绝缘水平:40.5/95/185kV ;
◆ 负荷的功率因数:COSΦ=0.8( 滞后 );
◆ 额定二次电流:5A 或 1A;
◆ 额定频率:50 或 60Hz;
◆ 污秽等级:Ⅱ级;
◆ 环境温度:最低温度-25℃ ,最高温度40℃ , 日均温度不超过30℃ ;
◆ 海拔高度:≤ 2000 米;
◆ 产品标准:GB20840.1 GB20840.2。

选型表

Instructions for ordering

技术参数表

产品型号 额定一次电流
(A)
准确级组合 相应准确级下的额定输出(VA) 准确限值系数 额定短时热
电流(kA)
( 方均根值)
额定动稳定
值(kA)(峰值)
0.2S 0.5 10P
LZZBW-35A、D 5~200 0.2S/10P
0.5/10P
0.2S/0.5
0.2S/10P/10P
0.5/10P/10P
0.2S/0.5/10P
10 10 15 10 90I1n 225I1n
300 24.5 61.25
400
500 32 80
600
800
1000 50 125
1200

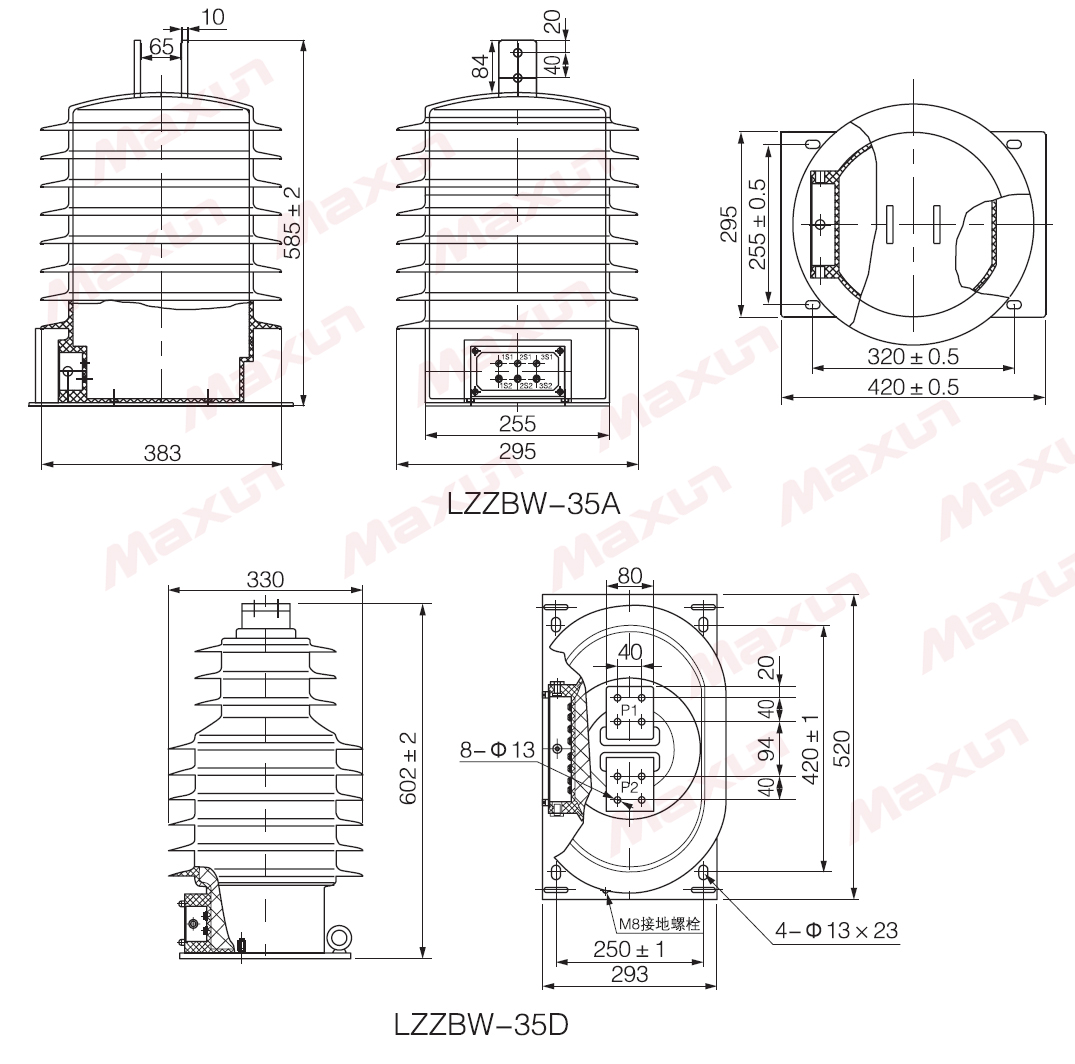

外形及安装尺寸(mm)
