型号及含义

使用环境条件

◆ 额定绝缘水平：24/65/125kV ；
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )；
◆ 额定二次电流：5A 或 1A；
◆ 额定频率：50 或 60Hz；
◆ 污秽等级：Ⅱ级；
◆ 环境温度：最低温度-5℃ ，最高温度40℃ , 日均温度不超过30℃；
◆ 海拔高度：≤ 1500 米；
◆ 产品标准：GB20840.1 GB20840.2。

技术参数表

产品型号	额定一次电流（A）	准确级组合	额定二次输出			2μs方波通流容量(A)	4/10大电流耐受能力(kA)
			0.2S	0.5	10P
LZZBJ9-24A、D	5-200	0.5/10P 0.5/10P/10P 0.2S/0.50.2S/10P 0.2S/0.5/10P 0.2S/10P/10P 0.2S/0.5/10P/10P	10	10	15	90I1n	225I1n
	300-500					21	52.5
	600、800		10	15	20	32	80
	1000、1200					50	125
	1500-2500		20	20	20

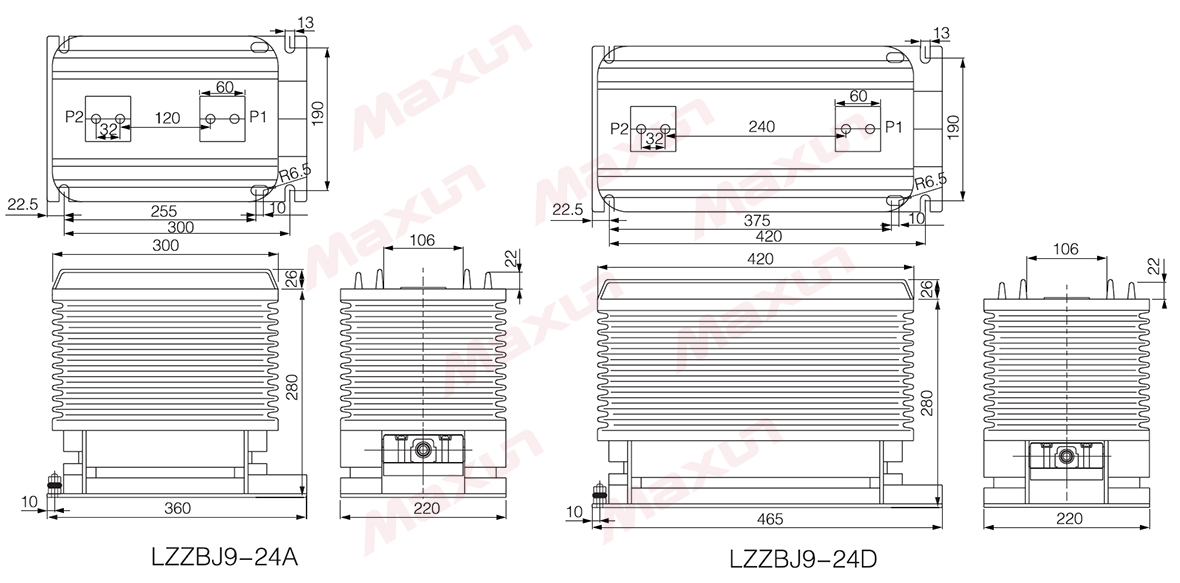

外形及安装尺寸（mm）
