LZZBJ4-35 系列断路器专用电流互感器

暂无下载文件

全国服务热线：
15858513191

在线咨询

产品介绍 选型表

产品介绍

Product introduction

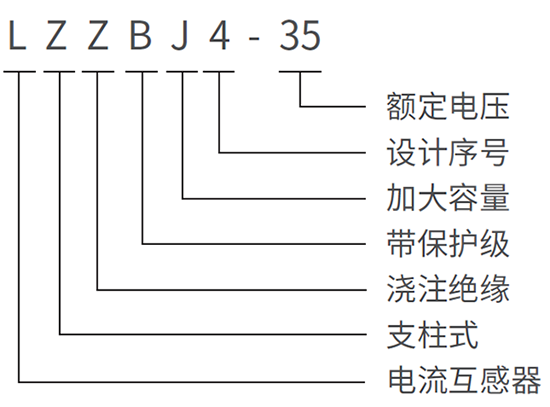

型号及含义

使用环境条件

◆ 额定绝缘水平：40.5/95/185kV；
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )；
◆ 额定二次电流：5A 或 1A；
◆ 额定频率：50 或 60Hz；
◆ 污秽等级：Ⅱ级；
◆ 环境温度：最低温度-5℃ ，最高温度40℃ , 日均温度不超过30℃；
◆ 海拔高度：≤ 2000 米；
◆ 产品标准：GB20840.1 GB20840.2。

选型表

Instructions for ordering

技术参数表

产品型号	准确级组合	准确限值系数		额定短时热电流（kA）	额定动稳定值(kA)( 峰值)
5~200	0.2S/0.5/10P10 0.2/0.5/10P10 0.2S/10P10/10P10 0.2/10P10/10P10 0.5/10P10/10P10 02S/0.5/10P10/10P10 0.2/0.5/10P10/10P10 0.2S/10P10/10P10/10P10 0.2/10P10/10P10/10P10 0.5/10P10/10P10/10P10 10P10/10P10/10P10 10P10/10P10/10P10/10P10	0.2S,0.2	15	90I1n	225I1n
		0.5	25
		10P10	50
300/400		0.2S,0.2	15	20	50
		0.5	25
		10P10	50
600		0.2S,0.2	15	32	80
		0.5	25
		10P10	50
800、1000、1200 1500/1600		0.2S,0.2	15	40	100
		0.5	25
		10P10	50

外形及安装尺寸（mm）
