LW8/LW6/LW34-40.5/T2000-40 系列户外高压六氟化硫交流断路器

LW8/LW6/LW34-40.5/T2000-40 系列户外高压六氟化硫交流断路器

LW8/LW6/LW34-40.5/T2000-40 户外高压六氟化硫交流断路器为户外小型瓷柱式结构 , 配用 CT14 弹簧操动机构;机构与本体连体安装,安装简单,调试方便,动作可靠,适用于频繁操作;机构寿命次数 3000 次以上;采用压气式灭弧结构,开断能力特强,40kA 累计开断达 12 次,创国内之最 ; 密封性能可靠。采用进口密封胶垫,动密封采用 "V" 型密封圈带弹簧压力补偿结构,互感器二次接线板由合作企业配套,确保年漏气率 <1%;内附电流互感器采用微晶合金高导磁性能的材料,准确次可达 0.2 级或 0.2s 级,根据用户需要
可内附 12 只互感器。切合空载长线 50 公里无重燃。

全国服务热线:
15858513191

产品介绍

Product introduction

概述

LW8/LW6/LW34-40.5/T2000-40 户外高压六氟化硫交流断路器为户外小型瓷柱式结构 , 配用 CT14 弹簧操动机构;机构与本体连体安装,安装简单,调试方便,动作可靠,适用于频繁操作;机构寿命次数 3000 次以上;采用压气式灭弧结构,开断能力特强,40kA 累计开断达 12 次,创国内之最 ; 密封性能可靠。采用进口密封胶垫,动密封采用 "V" 型密封圈带弹簧压力补偿结构,互感器二次接线板由合作企业配套,确保年漏气率 <1%;内附电流互感器采用微晶合金高导磁性能的材料,准确次可达 0.2 级或 0.2s 级,根据用户需要可内附 12 只互感器。切合空载长线 50 公里无重燃。

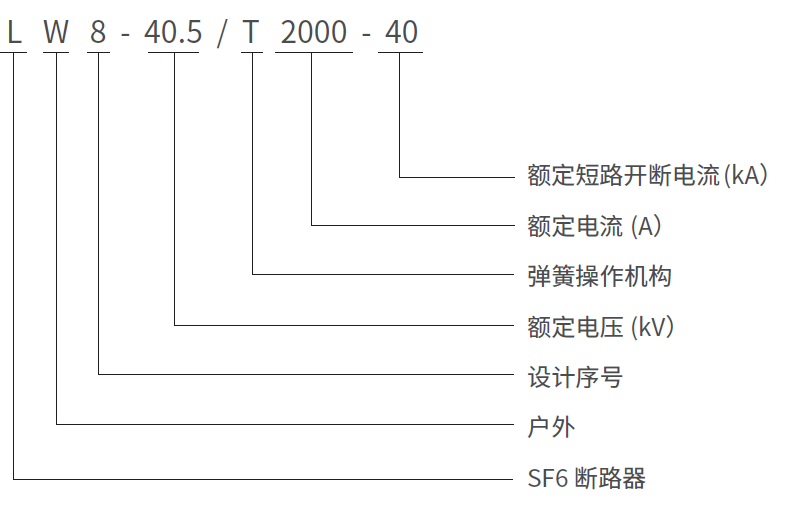

型号及含义


选型表

Instructions for ordering

技术参数

项目 参数 技术要求
额定电压(kV ) 40.5
额定绝缘水平 雷电冲击耐压( 峰值)(kV ) 185
1min 工频耐压(kV ) 95
额定电流(A ) 2000
机械寿命(次) 3,000
六氟化硫气体额定气压(20℃时表压) (Mpa) 0.5
报警压力/ 最低功能压力(20℃时表压) (Mpa) 0.47/0.45
额定短路开断电流(kA) 40
额定短路关合电流( 峰值) (kA) 100
额定短时耐受电流( 热稳定电流) (kA) 40
额定峰值耐受电流( 动稳定电流) (kA ) 100
额定失步开断电流(kA ) 10
额定短路开断电流下的累计开断次数(次) 12
额定短路持续时间(s ) 4
合闸时间( 额定操作电压下) (s ) ≤ 0.1
分闸时间( 额定操作电压下)(s ) ≤ 0.06
额定操作顺序 O-0.3s-CO-180s-CO
额定开合单个电容器组电流(A ) 400
年漏气率(%) ≤ 1
六氟化硫气体水份含量 (V/V) ≤ 150×10-6
配 CT14 型弹簧操动机构的额定操作电压
合闸线圈、分闸线圈电压(V ) 交流:220 380 直流 :48 110 220
储能电机电压(V ) 交流:220 380 直流 :110 220
六氟化硫气体重量(kg ) 8
断路器( 包括操动机构) 重量(kg ) 1400
动触头行程 (mm ) 95±2 测量动触头行程
触头开距 (mm) 60±1.5 测量动静弧头间距离
极间合闸周期性(ms ) ≤ 3 测量动静弧触头极间距离之差
极间分闸同期性(ms) ≤ 2 测量动静弧触头极间距离之差
主回路电阻(mΩ ) ≤ 120 直充电压降法测量,测量时通能电流
合闸速度(m/s ) 3.2±0.2 额定气压、测量方法
分闸速度(m/s ) 3.4±0.2 客定气压、测量方法
合闸缓冲程(mm) 10 在合闸状态下
合闸缓冲的定位间(mm ) 1~2 在合闸状态下
局部48.6kV (Pc) 20 额定气压下用局放测量仪测量,在断路器两出线端施加电压48.6kV,停留1 分钟测量,再将电压均降至28kV 测量
放电28kV (Pc) 10

外形及安装尺寸(mm)
