JXL/JXD 系列楔型并沟线夹
JXL/JXD 系列楔型并沟线夹 - 第1张图

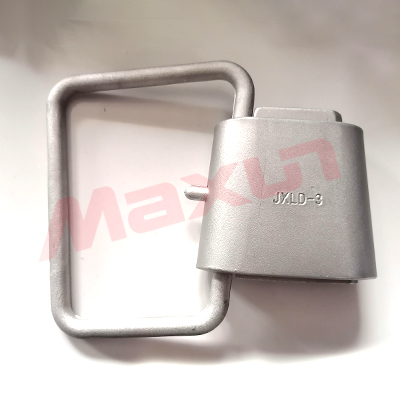

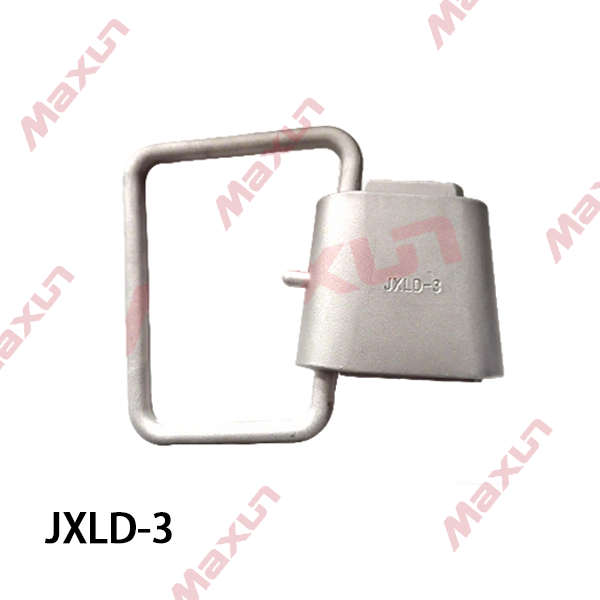

JXL/JXD 系列楔型并沟线夹 - 第2张图
JXL/JXD 系列楔型并沟线夹 - 第3张图
JXL/JXD 系列楔型并沟线夹 - 第4张图
JXL/JXD 系列楔型并沟线夹 - 第5张图

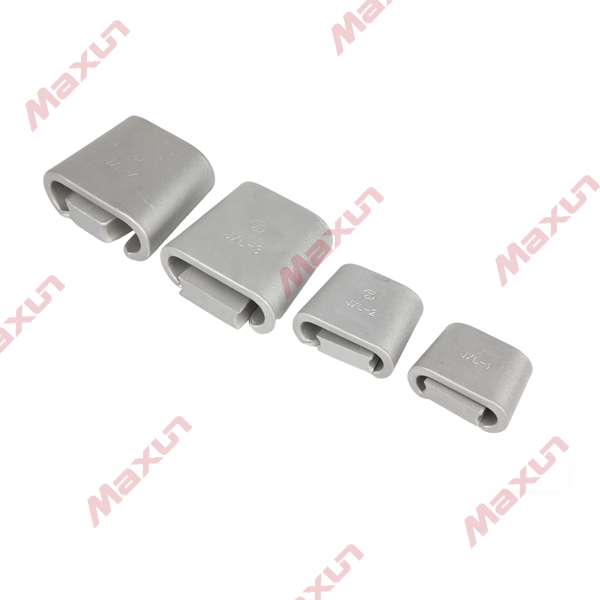

JXL/JXD 系列楔型并沟线夹

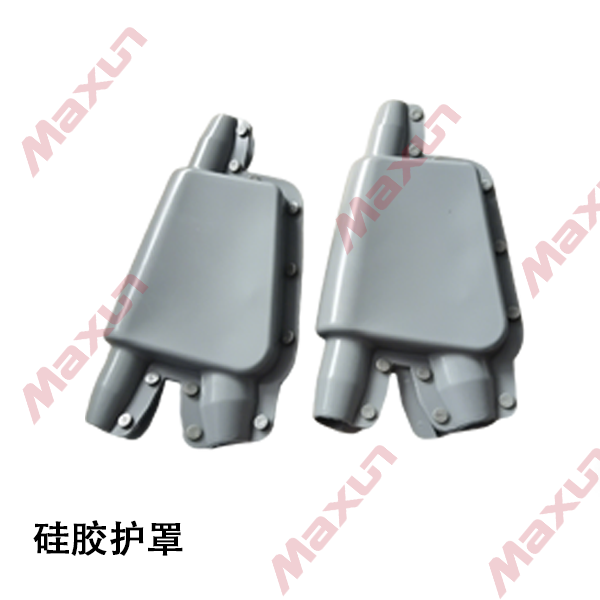

JXL/JXD 系列楔型并沟线夹适用于架空配电线路中绝缘铝绞线、铝绞线、铜绞线或钢芯铝绞线的非承力接续或分支接续,绝缘罩和线夹配套适用,起绝缘防护作用。

全国服务热线:
15858513191

产品介绍

Product introduction

概述

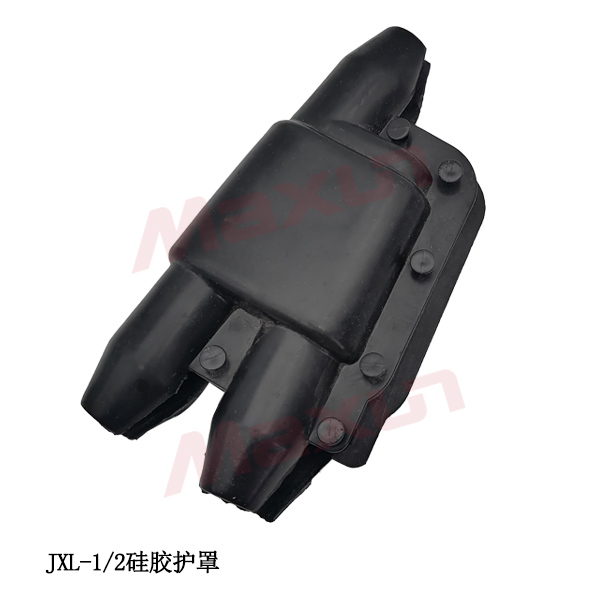

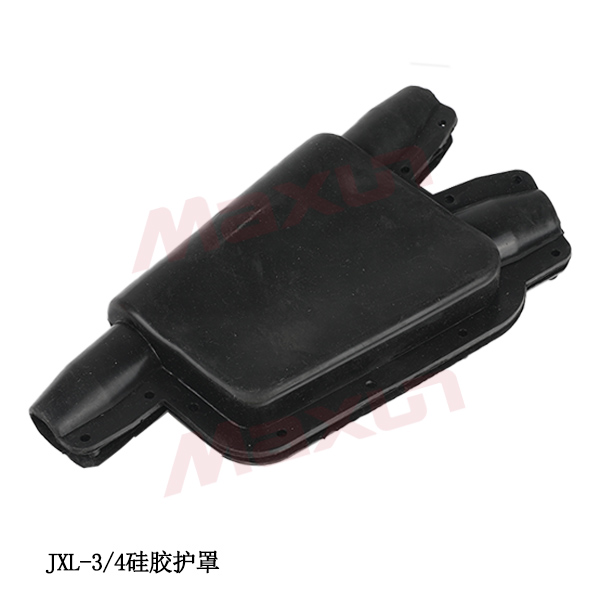

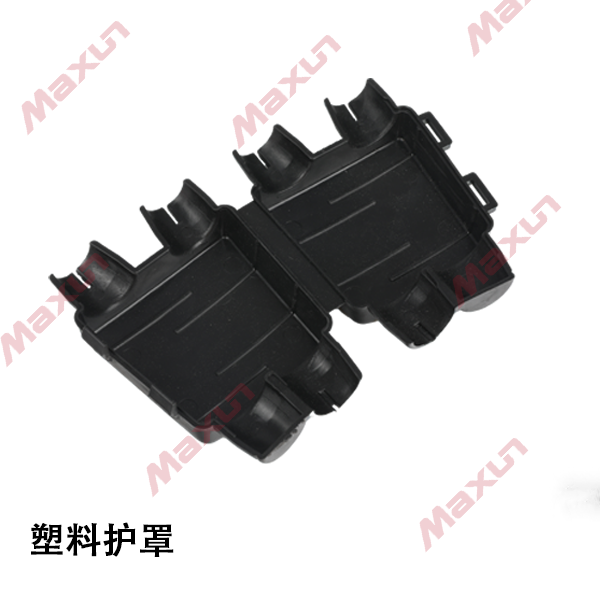

JXL/JXD 系列楔型并沟线夹适用于架空配电线路中绝缘铝绞线、铝绞线、铜绞线或钢芯铝绞线的非承力接续或分支接续,绝缘罩和线夹配套适用,起绝缘防护作用。

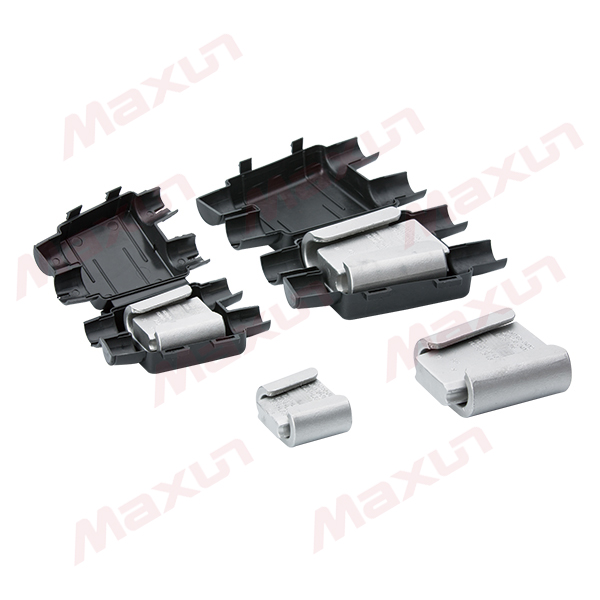

线夹由楔型壳体与楔块组成,线夹与导线安装时需借助专用安装工具(弹射枪或手动液压钳)。楔块从壳体中轴向压入,使楔块、壳体和导线间形成恒定的夹紧力,从而保证线夹具有良好的接续性能。

结构特点

▪ 接触性能好:楔型线夹与导线的接触面大,夹紧力恒定,直流电阻比小;
▪ 过载能力强:楔块的截面积比较大,故过载能力达核定电流 2 倍以上;
▪ 热稳定性能好:经热循环测试,始终能在小直流电阻下运行;
▪ 接续可靠:楔型线夹正确安装后,楔块永不脱落;
▪ 无磁损:楔型线夹上无钢制螺栓连接件,线夹上无磁损;
▪ 综合性能强:接触和热稳定性能好、过载能力强,能达到免检修、长寿命之目的;
▪ 经济性好:从性价格比、实用性都较螺栓型线夹优越。

安装步骤

1. 安装前准备

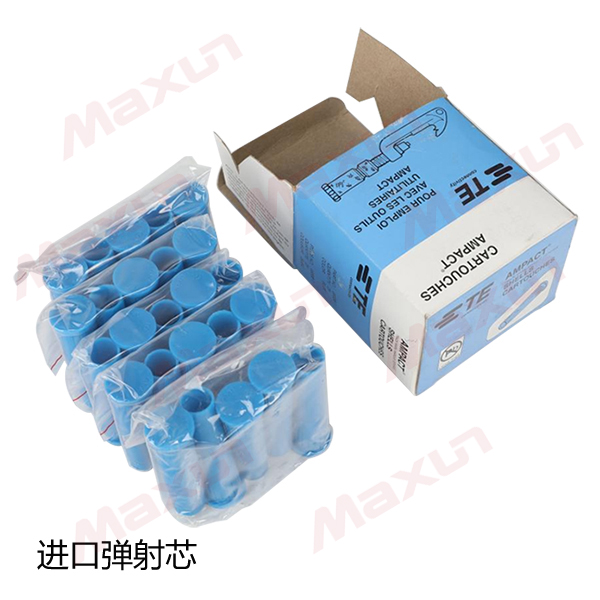

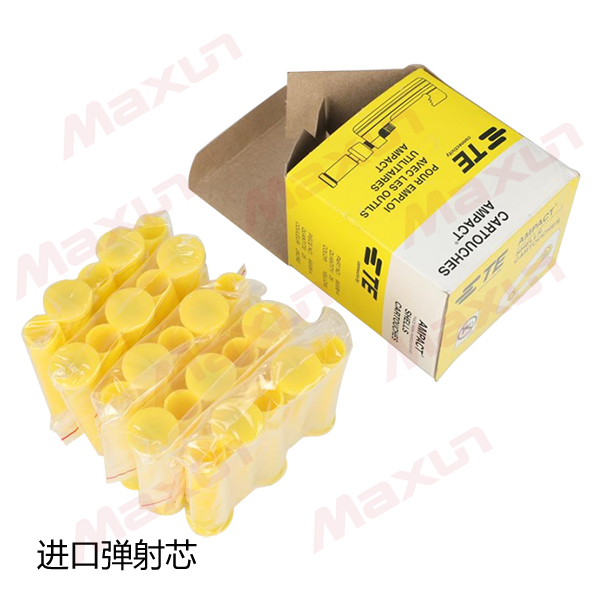

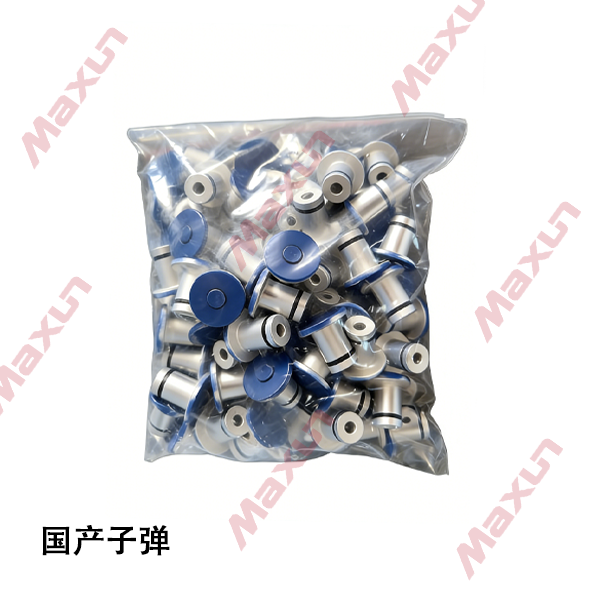

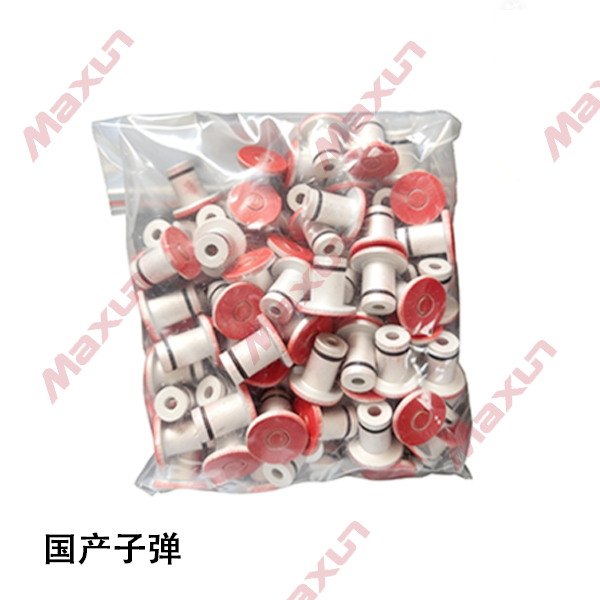

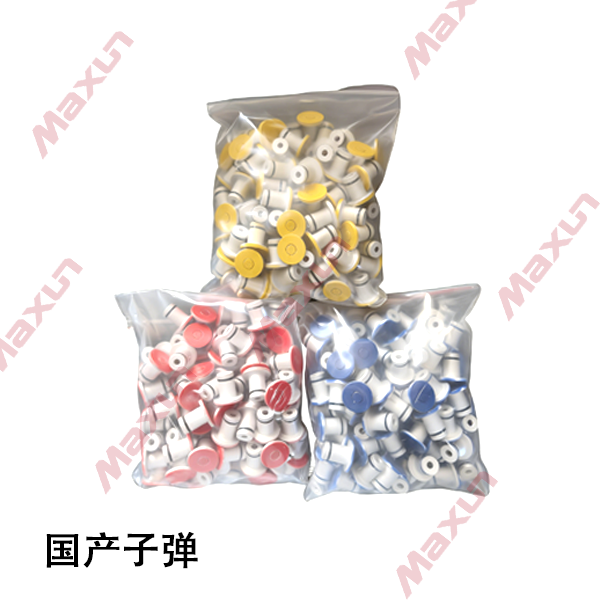

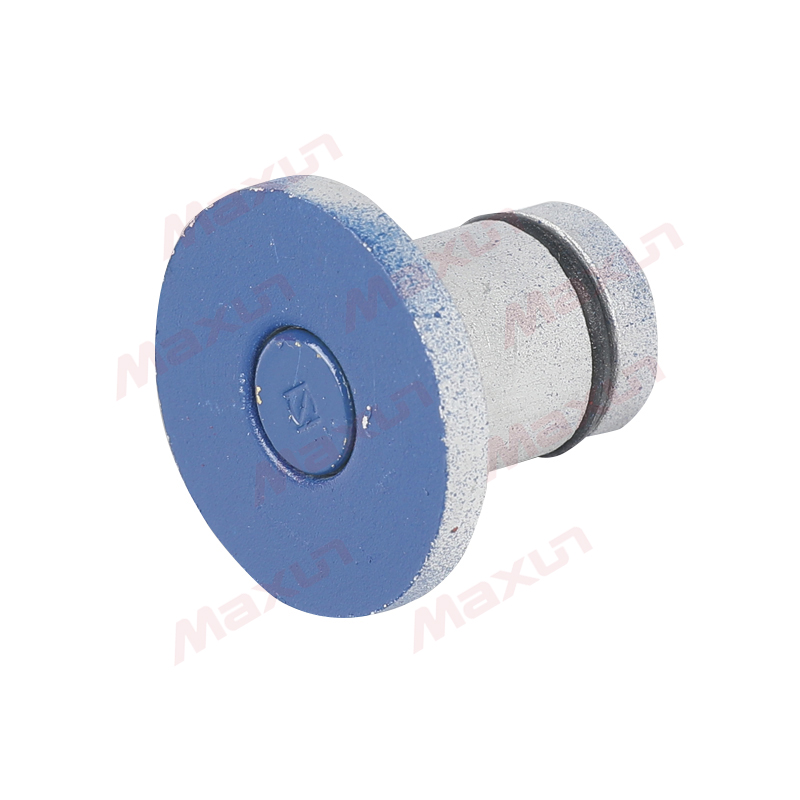

▪ 根据所安装楔型线夹的型号选用相应的子弹芯,线夹和子弹芯的对应型号如下:

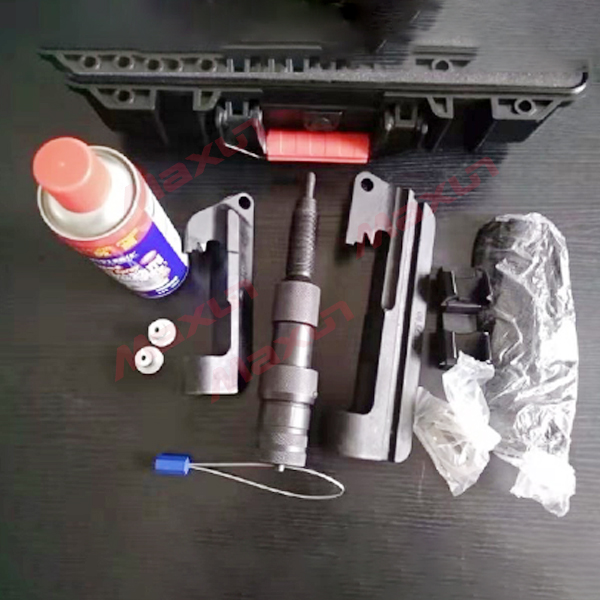

▪ 由棉纱擦去防锈油,检查弹射枪各零部件是否完好无损,配合灵活,推杆是否有裂纹、伸缩和旋转是否有卡滞现象,若有问题,请 跟换零配件或更换弹射枪。
▪ 用钢丝刷刷去裸导线表面的氧化层( 有绝缘层的去处绝缘层),预留出足够的装配长度,并涂上抗氧化脂。
2. 安装步骤
▪ 将导线放入壳体C 形槽内,楔块小端插入壳体内,用力向前推到标志线为止。

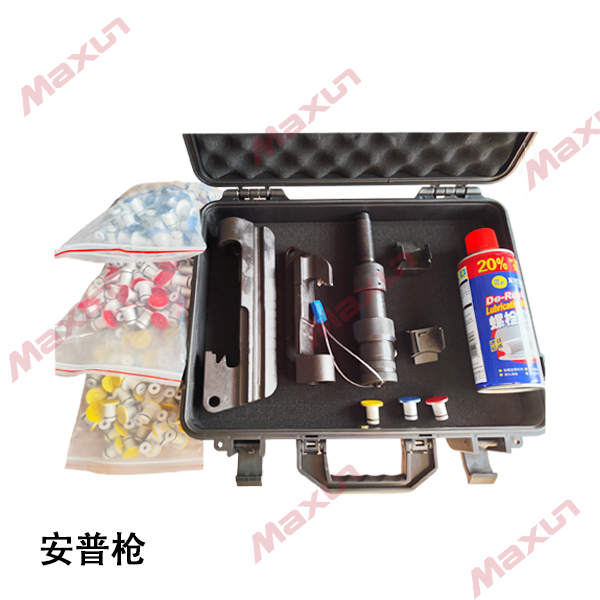

▪ 把线夹平放在弹射枪的夹座上,壳体放在上面,并定位,放入螺套,枪后座必须顶紧楔块。
▪ 拧下弹射枪后盖,旋转装入子弹芯,再把后盖装上拧紧。

▪ 把后部拉线拉到位,按下按钮,子弹芯击发,推杆会把楔芯推至产品内部。
▪ 取下弹射枪旋出后盖,退出子弹芯,擦净工具内外表面并涂上防锈油,放入工具箱。

安普液压钳安装说明

产品参数
规格型号 行程 开口 出力
JKY- 小 32mm 95mm 60KN
JKY- 大 32mm 126mm 60KN
操作方法

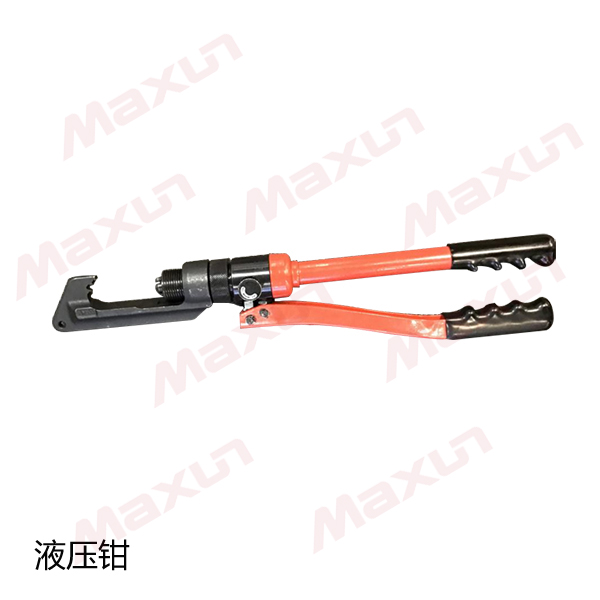

先把适合的安普线夹头座拧到油缸上,然后转上锁帽固定好头座,放上线夹和线。拧紧回油开关,板动活动手柄,连续往上压紧。压紧后松开回油开关,使活塞回位,拿出线夹。
注意:活塞顶部要对准线夹推板的中心位置。

选型表

Instructions for ordering

用于架空绝缘导线

主导线
规格
分支线为架空绝缘导线 接地线夹
直径
(mm)
JKLYJ-300 JKLYJ-240 JKLYJ-185 JKLYJ-150 JKLYJ-120 JKLYJ-95 JKLYJ-70 JKLYJ-50 JKLYJ-35 JKLYJ-25 JXLD
20.6 18.4 16.2 14.6 13.0 11.6 10.0 8.3 7.0 6.0
JKLYJ-300 20.6 410 409 407 406 405 404 403 402 401 401 JXLD-403
JKLYJ-240 18.4   310 309 308 307 305 304 303 302 302 JXLD-304
JKLYJ-185 16.2     307 306 305 304 303 302 301 301 JXLD-303
JKLYJ-150 14.6       207 206 205 204 202 202 201 JXLD-204
JKLYJ-120 13.0         113 112 111 109 108 107 JXLD-111
JKLYJ-95 11.6           111 109 108 106 106 JXLD-109
JKLYJ-70 10.0             108 106 105 104 JXLD-108
JKLYJ-50 8.3               105 104 103 JXLD-105
JKLYJ-35 7.0                 103 102 JXLD-105
JKLYJ-25 6.0                   102 JXLD-104

用于铝绞线

主导线
规格
分支线为架空绝缘导线 接地线夹
直径
(mm)
LJ-300 LJ-240 LJ-210 LJ-185 LJ-150 LJ-120 LJ-95 LJ-70 LJ-50 LJ-35 LJ-25 LJ-16 JXLD
22.4 20 18.8 17.5 15.75 14.25 12.12 10.8 9 7.5 6.45 5.1
LJ-300 22.4 412 411 410 409 408 407 406 406 403 402 405 401 JXLD-405
LJ-240 20   312 312 311 310 308 307 306 305 304 303 303 JXLD-306
LJ-210 18.8     311 310 309 308 307 303 304 304 303 302 JXLD-306
LJ-185 17.5       309 308 307 306 305 304 303 302 301 JXLD-305
LJ-150 15.75         208 207 206 205 204 203 202 201 JXLD-205
LJ-120 14.25           114 113 112 111 110 110 107 JXLD-112
LJ-95 12.12             112 110 109 108 107 105 JXLD-111
LJ-70 10.8               109 108 106 105 104 JXLD-109
LJ-50 9                 106 105 104 103 JXLD-106
LJ-35 7.5                   104 103 102 JXLD-105
LJ-25 6.45                     102 101 JXLD-104
LJ-16 5.1                       101 JXLD-104

用于钢芯铝绞线与铝绞线

钢芯铝绞线
规格
铝绞线 接地线夹
直径
(mm)
LJ-300 LJ-240 LJ-210 LJ-185 LJ-150 LJ-120 LJ-95 LJ-70 LJ-50 LJ-35 LJ-25 LJ-16 JXLD
22.4 20 18.8 17.5 15.75 14.25 12.12 10.8 9 7.5 6.45 5.1
LGJ-240/30 21.6 412 410 409 409 407 406 405 404 403 402 401 401 JXLD-405
LGJ-185/25 18.89 410 312 312 311 310 308 307 306 305 303 303 302 JXLD-305
LGJ-150/25 17.1 409 310 310 309 308 307 303 304 304 303 302 301 JXLD-304
LGJ-150/20 16.77 409 310 310 309 307 306 305 304 303 302 301 301 JXLD-304
LGJ-95/55 16 408 310 309 308 208 207 206 205 204 203 202 201 JXLD-205
LGJ-120/25 15.75 408 310 309 308 208 207 206 205 204 203 202 201 JXLD-205
LGJ-120/20 15.07 408 309 308 308 208 207 206 204 203 202 201 201 JXLD-204
LGJ-95/20 13.87 407 308 307 306 207 206 113 112 111 109 108 107 JXLD-112
LGJ-70/40 13.6 406 308 307 306 207 205 113 112 111 109 108 107 JXLD-112
LGJ-70/10 11.4 405 307 306 305 205 204 111 110 108 106 106 105 JXLD-109
LGJ-50/8 9.6 404 305 305 304 204 203 110 108 106 105 104 104 JXLD-108
LGJ-35/6 8.16 403 305 304 303 203 202 108 107 105 104 103 103 JXLD-106

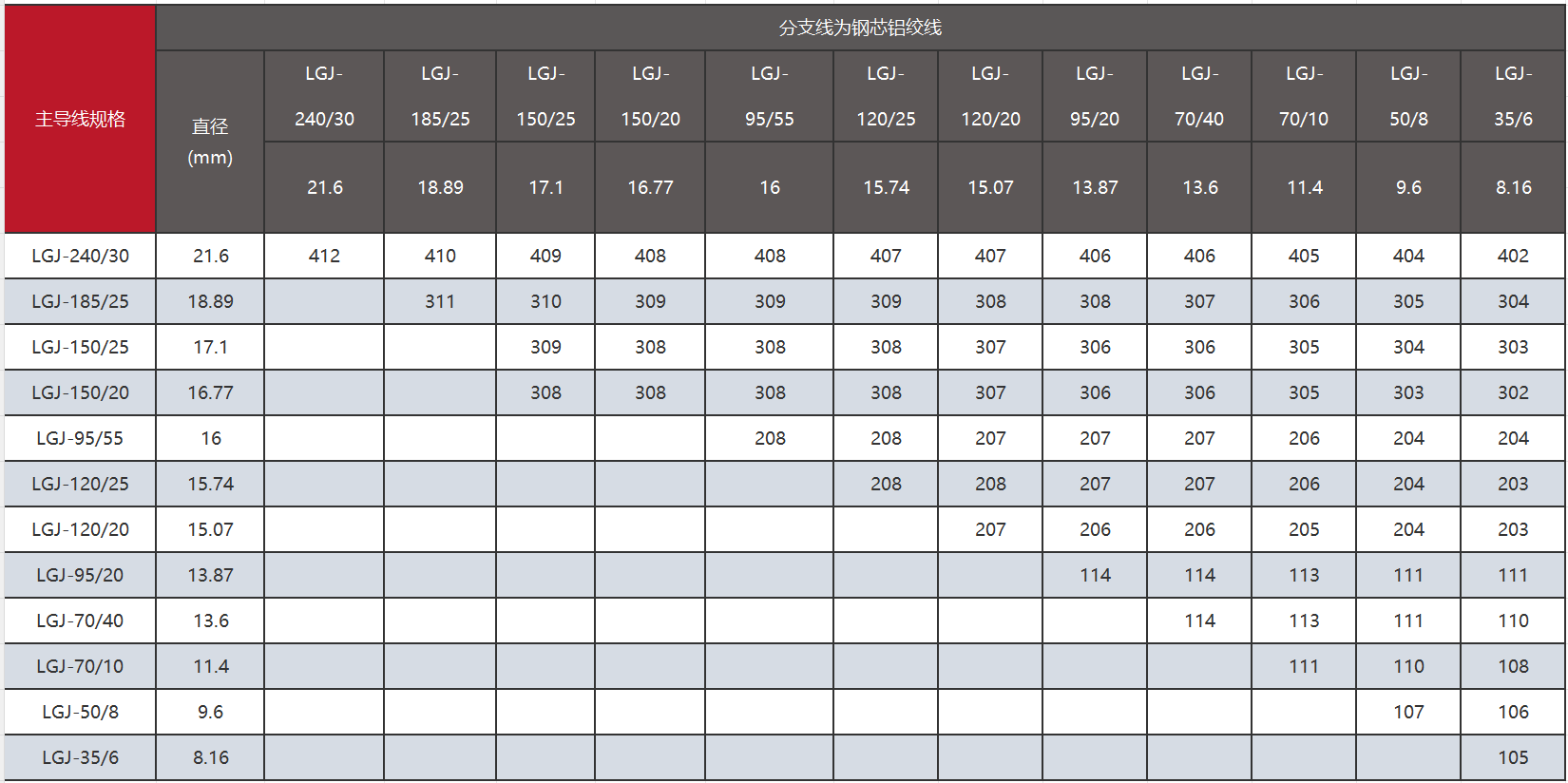

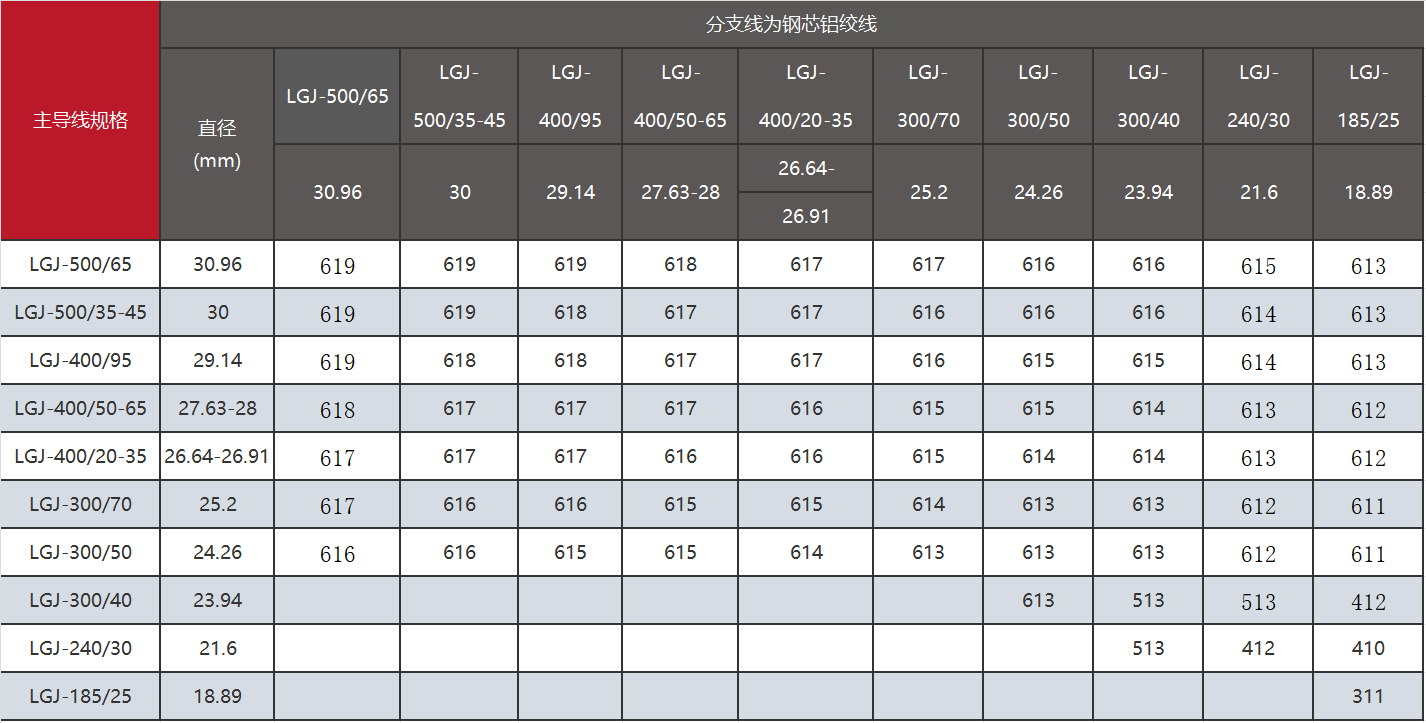

用于钢芯铝绞线

主导线
规格
分支线为钢芯铝绞线
直径
(mm)
LGJ-
500/35-45
LGJ-
400/95
LGJ-
400/50-65
LGJ-
400/20-35
LGJ-
300/70
LGJ-
300/50
LGJ-
300/40
30.96 29.14 27.63-28 26.64-
26.91
25.2 24.26 23.94
LGJ-500/65 619 619 619 618 617 617 616 616
LGJ-500/35-45 619 619 618 617 617 616 616 616
LGJ-400/95 619 618 618 617 617 616 615 615
LGJ-400/50-65 618 617 617 617 616 615 615 614
LGJ-400/20-35 617 617 617 616 616 615 614 614
LGJ-300/70 617 616 616 615 615 614 613 613
LGJ-300/50 616 616 615 615 614 613 613 613
LGJ-300/40 613 513
LGJ-240/30 513

主导线
规格
分支线为钢芯铝绞线
直径
(mm)
LGJ-
240/30
LGJ-
185/25
LGJ-
150/25
LGJ-
150/20
LGJ-
95/55
LGJ-
120/25
LGJ-
120/20
LGJ-
95/20
LGJ-
70/40
LGJ-
70/10
LGJ-
50/8
LGJ-
35/6
21.6 18.89 17.1 16.77 16 15.74 15.07 13.87 13.6 11.4 9.6 8.16
LGJ-240/30 21.6 412 410 409 408 408 407 407 406 406 405 404 402
LGJ-185/25 18.89 311 310 309 309 309 308 308 307 306 305 304
LGJ-150/25 17.1 309 308 308 308 307 306 306 305 304 303
LGJ-150/20 16.77 308 308 308 308 307 306 306 305 303 302
LGJ-95/55 16 208 208 207 207 207 206 204 204
LGJ-120/25 15.74 208 208 207 207 206 204 203
LGJ-120/20 15.07 207 206 206 205 204 203
LGJ-95/20 13.87 114 114 113 111 111
LGJ-70/40 13.6 114 113 111 110
LGJ-70/10 11.4 111 110 108
LGJ-50/8 9.6 107 106
LGJ-35/6 8.16 105
