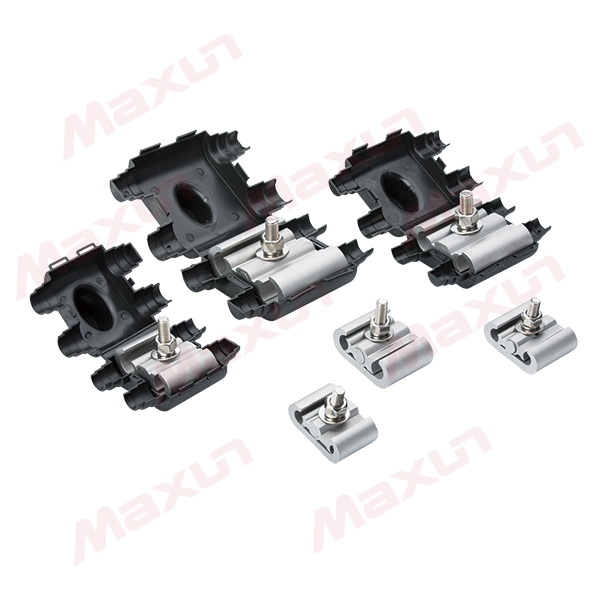

JLC 系列 C型线夹
JLC 系列 C型线夹 - 第1张图

JLC 系列 C型线夹

C 型线夹是导线接续型电力连接金具，主要用在架空绝缘导线、钢芯铝绞线、铝绞线、钢绞线和铜导线非承力位置上T 接续或跳线用。
该线夹采用导电性能良好的高强度特殊铝合金制造，结构采用合理的C 型和铰型楔块构成，当铰型楔块在外力作用下，将导线压紧在线夹壳体和模块之间。当导线热胀冷缩时，C 型结构应具有的弹性，始终保持线夹与导线间持久而恒定的接触压力。
随着外界环境及负载条件的变化，而接触压力不变，满足了接续连接的最佳要求。
暂无下载文件

全国服务热线：
15858513191

在线咨询

产品介绍

Product introduction


概述

C 型线夹是导线接续型电力连接金具，主要用在架空绝缘导线、钢芯铝绞线、铝绞线、钢绞线和铜导线非承力位置上T 接续或跳线用。
该线夹采用导电性能良好的高强度特殊铝合金制造，结构采用合理的C 型和铰型楔块构成，当铰型楔块在外力作用下，将导线压紧在线夹壳体和模块之间。当导线热胀冷缩时，C 型结构应具有的弹性，始终保持线夹与导线间持久而恒定的接触压力。
随着外界环境及负载条件的变化，而接触压力不变，满足了接续连接的最佳要求。


产品特点

? 接触性能：线夹与导线接触面大，夹紧力恒定，直流电阻比率在0.85 ～ 0.9 之间。
? 过载能力：过载能力达到核定电流2 倍以上；
? 牢固性能：高强度材料，不锈钢螺栓紧固，连接可靠、永不脱落；
? 热循环性能：热循环性能好，始终在直流电阻比率1 以下运行；
? 安装：安装和拆卸方便，适合高空作业；
? 节能性能：材质采用高强度特殊铝合金制造，无电磁损耗、抗腐蚀、抗氧化；
? 接触电阻小、热循环性能好、过载能力强、节电性优、安装方便、免检修、零故障、长寿命等优良品质。在选用时，无论是送电线路，还是配电线路只需选用1 只连接即可。

选型表

Instructions for ordering

外形及安装尺寸

产品型号 主要尺寸
L B H M
JLC-WXC01-WXC04 90 118 65 12
JLC-801-806 75 104 65 12
JLC-811-816 75 104 65 12
JLC-821-824 70 87 65 12
JLC-831-834 50 75 60 10
JLC-841-845 50 70 60 10
JLC-851-854 50 62 60 10
JLC-861-863 40 62 60 10

安装说明

? C型线夹为非承力连接金具，只能使用于导线的连接、跳线用，线夹使用1kV、10kV、20kV等电压等级。可以铝-铝、铜-铝、铜-铜、铜- 铁、铝- 铁的连接。
  安装无须铝包带，操作简单。
? 根据导线类型及主导线和分支导线大小确定线夹型号，请仔细核对导线类型和大小与线夹上标明是否一致。比如：主导线为钢芯铝绞线LGJ-240，分支导线为架空绝缘导线JKLYJ-185，线夹选型应为JLC-813，与线夹上标明的导线之一：LGJ240 对JKLYJ185 一致。
? 将导线放入线夹槽内，调整好主导线和分支导线位置，母楔块对应大（主）导线，内楔块对应小（分支）导线，从线夹背部插入螺栓，并调整其在楔块中间位置，用扳手将螺母扭入，将铰接块压平即可。
? 卸装：将螺母松开，楔块向上拱开即可。
注：完成安装后，一定确定楔块是否被压平，导线是否被压紧。

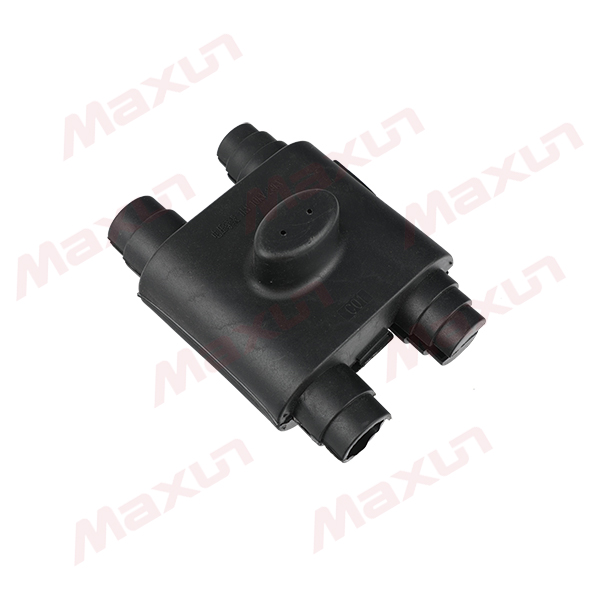

绝缘防尘罩

项目 参数
护罩材料 阻燃的绝缘材料
适用 绝缘导线，塑料导线
颜色 黑色
电压等级 380V、10kV、20kV
断裂伸长率 ≥ 650
工频耐压 ≥ 30kV 保压1 分钟不击穿
绝缘电阻 ＞ 1.0×10 14Ω
环境温度 -30℃ ~+90℃
拉伸强度 ≥ 20MPa

不带钢芯的架空绝缘导线和钢芯铝导线(JKLYJ、JKYJ、JKLYJ/Q、JKYJ/Q、LGJ)

导线规格 JKLYJ-35 JKLYJ-50 JKLYJ-70 JKLYJ-95 JKLYJ-120 JKLYJ-150  JKLYJ-185  JKLYJ-240  JKLYJ-300  主线
直径 (mm)  7 8.3 10 11.6 13 14.6 16.2 18.4 20.6 分线
JKLYJ-35(7.0)  JLC-862  JLC-861  JLC-861  JLC-853  JLC-852  JLC-844  JLC-844  JLC-824  JLC-816  JKLYJ-35
JKLYJ-50（8.3）  JLC-861  JLC-853  JLC-852  JLC-844  JLC-844  JLC-824  JLC-824  JLC-816  JKLYJ-50
JKLYJ-70 (10.0)  JLC-852  JLC-852  JLC-844  JLC-843  JLC-824  JLC-823  JLC-815  JKLYJ-70
JKIYJ-95(11.6)  JLC-851  JLC-843  JLC-843  JLC-823  JLC-822  JLC-815  JKLYJ-95
JKIYJ-I20 (13.0)  JLC-843  JLC-842  JLC-823  JLC-822  JLC-814  JKLYJ-120
JKIYJ-150(14.6)  JLC-841  JLC-822  JLC-822  JLC-814  JKLYJ-150
JKIYJ-185(16.2)  JLC-822  JLC-821  JLC-813  JKLYJ-185
JKIYJ-240(18.4)  JLC-821  JLC-812  JKLYJ-240
JKIYJ-300(20.6)  JLC-811  JKLYJ-300
LGJ-35/6(8.16)  JLC-861  JLC-861  JLC-853  JLC-853  JLC-844  JLC-844  JLC-834  JLC-824  JLC-816  LGJ-35/6
LGJ-50/8(9.6)  JLC-861  JLC-861  JLC-852  JLC-852  JLC-844  JLC-843  JLC-824  JLC-824  JLC-816  LGJ-50/8
LGJ-70/10(11.4)  JLC-853  JLC-852  JLC-852  JLC-852  JLC-843  JLC-843  JLC-824  JLC-823  JLC-815  LGJ.70/l0
LGJ-95/15(14)  JLC-845  JLC-844  JLC-844  JLC-843  JLC-842  JLC-842  JLC-823  JLC-822  JLC-814  LGJ-95/15
LGJ-120/20(15.5)  JLC-844  JLC-843  JLC-843  JLC-842  JLC-841  JLC-841  JLC-822  JLC-822  JLC-814  LGJ-120/20
LGJ-150/20(16.8)  JLC-834  JLC-834  JLC-834  JLC-833  JLC-832  JLC-832  JLC-822  JLC-821  JLC-813  LGJ-150/20
LGJ-185/25(18.8)  JLC-824  JLC-824  JLC-823  JLC-822  JLC-822  JLC-821  JLC-821  JLC-814  JLC-812  LGJ-185/25
LGJ-240/30(22)  JLC-8l6  JLC-816  JLC-815  JLC-815  JLC-814  JLC-814  JLC-813  JLC-812  JLC-811  LGJ-240/30
LGJ-300/25、40(24)  JLC-806  JLC-806  JLC-806  JLC-805  JLC-805  JLC-804  JLC-803  JLC-803  JLC-802 LGJ-300/25、40(24)
如:JKLYJ240/JKLYJ185 型号：JLC-821 LGJ240/30/JKLYJ150 型号：JLC-814

铝绞线(LJ)、铜绞线(TJ)、JKLYJ 为不带钢芯架空绝缘导线

导线规格 LJ(TJ)-35 LJ(TJ)-50 LJ(TJ)-70
 LJ(TJ)-95
 LJ(TJ)-120
 LJ(TJ)-150
 LJ(TJ)-185
 LJ(TJ)-240
 LJ(TJ)-300
 主线
直径  7.5  9  10.8  12.12  14.25  15.75  17.5  20  22.4 分线
LJ(TJ)-16(5.10)  JLC-863  JLC-862  JLC-854  JLC-854  JLC-845  JLC-845  LJ(TJ)-16(5.10)
LJ(TJ)-25(6.45)  JLC-863  JLC-862  JLC-854  JLC-854  JLC-845  JLC-844  JLC-834  JLC-824  LJ(TJ)-25(6.45)
LJ(TJ)-35(7.5)  JLC-862  JLC-861  JLC-853  JLC-852  JLC-844  JLC-844  JLC-824  JLC-816  JLC-816  LJ(TJ)-35(7.5)
LJ(TJ)-50(9)  JLC-861  JLC-853  JLC-852  JLC-844  JLC-843  JLC-824  JLC-816  JLC-816  LJ(TJ)-50(9)
LJ(TJ)-70(10.8)  JLC-852  JLC-851  JLC-843  JLC-843  JLC-823  JLC-816  JLC-815  LJ(TJ)-70(10.8)
LJ(TJ)-95(12.48)  JLC-843  JLC-843  JLC-842  JLC-823  JLC-815  JLC-815  LJ(TJ)-95(12.48)
LJ(TJ)-120(14.25)  JLC-842  JLC-841  JLC-822  JLC-815  JLC-814  LJ(TJ)-120(14.25)
LJ(TJ)-150(15.75)  JLC-832  JLC-822  JLC-814  JLC-813  LJ(TJ)-150(15.75)
LJ(TJ)-185(17.5)  JLC-821  JLC-813  JLC-813  LJ(TJ)-185(17.5)
LJ(TJ)-210(18.75)  JLC-813  JLC-813  LJ(TJ)-210(18.75)
LJ(TJ)-240(20)  JLC-812  JLC-812  LJ(TJ)-240(20)
LJ(TJ)-300(22.4)  JLC-811
JKLYJ-50(8.3)  JLC-861  JLC-861  JLC-853  JLC-852  JLC-844  JLC-843  JLC-824  JLC-816  JLC-816  JKLYJ-50
JKLYJ-70(10.0)  JLC-861  JLC-853  JLC-852  JLC-851  JLC-843  JLC-843  JLC-824  JLC-816  JLC-815  JKLYJ-70
JKLYJ-95(11.6)  JLC-853  JLC-852  JLC-851  JLC-844  JLC-843  JLC-842  JLC-823  JLC-815  JLC-815  JKLYJ-95
JKLYJ-120(13.0)  JLC-852  JLC-844  JLC-843  JLC-843  JLC-842  JLC-842  JLC-823  JLC-815  JLC-814  JKLYJ-120
JKLYJ-150(14.6)  JLC-844  JLC-844  JLC-843  JLC-842  JLC-841  JLC-841  JLC-822  JLC-815  JLC-814  JKLYJ-150
JKLYJ-185(16.2)  JLC-843  JLC-824  JLC-824  JLC-823  JLC-823  JLC-822  JLC-822  JLC-814  JLC-813  JKLYJ-185
JKLYJ-240(18.4)  JLC-824  JLC-824  JLC-823  JLC-822  JLC-822  JLC-821  JLC-821  JLC-813  JLC-812  JKLYJ-240
JKLYJ-300(20.6)  JLC-816  JLC-816  JLC-815  JLC-815  JLC-814  JLC-814  JLC-813  JLC-812  JLC-811  JKLYJ-300
LJ(TJ)-35  LJ(TJ)-50  LJ(TJ)-70  LJ(TJ)-95  LJ(TJ)-120  LJ(TJ)-150  LJ(TJ)-185  LJ(TJ)-240  LJ(TJ)-300
如：LJ240/LJ240、JLC-812 LJ(TJ)120/JKLYJ120，JLC-842 JKLYJ240/LJ(TJ)120，JLC-822 注意：JKLYJ 为不带钢芯的紧压架空铝线

钢芯铝绞线(LGJ、LGJF) ACSR(LGJ、LGJF)

导线规格 LGJ-35/6  LGJ-50/8 LGJ-70/10
LGJ-50/30
( 加强型)
 LGJ-95/15,20
LGJ-70/40( 加
强型)
LGJ-120/7
LGJ-
120/20,25
LGJ-
95/55( 加强
型)
LGJ-150/8 		LGJ-
150/20,25 		LGJ-185
/25,30 		LGJ-240
/30,40,50 		LGJ-300
/25,40(24) 		LGJ-300
/25，40(24) 		LGJ-400
/25,35,50,65
(26.6-28) 		LGJ-500
/35,45，65
(30-30.96) 		主线
直径  8.16  9.6  11.4  13.6/13.87/14.5  15.07/15.74/16  16.67/17.1  18.9/18.88  21.6/22.4  23.76/23.96 分线
LGJ-35/6(8.16)  JLC-861  JLC-861  JLC-852  JLC-844  JLC-844  JLC-834  JLC-824  JLC-816  JLC-806  LGJ-35/6
LGJ-50/8(9.6)  JLC-853  JLC-852  JLC-844  JLC-843  JLC-834  JLC-823  JLC-815  JLC-806  LGJ-50/8
LGJ-70/10(11.4)  JLC-851  JLC-843  JLC-842  JLC-833  JLC-823  JLC-815  JLC-805  LGJ-70/10
LGJ-95/15、20 LGJ-70/40(14)  JLC-842  JLC-841  JLC-832  JLC-822  JLC-814  JLC-804  WX-C03 LGJ-95/15、20 LGJ-70/40
LGJ-120/20、25 LGJ-95/55(15.5)  JLC-832  JLC-832  JLC-821  JLC-814  JLC-804  WX-C03  WX-C03-1 LGJ-120/20、25 LGJ-95/55
LGJ-150/20、 25(16.8)  JLC-831  JLC-821  JLC-813  JLC-803  WX-C03  WX-C02-1 LGJ-150/20、25
LGJ-185/25、 30(18.8)  JLC-813  JLC-812  JLC-803  WX-C02  WX-C02-1 LGJ-185/25、30
LGJ-240/30、 40(21.6)  JLC-811  JLC-802  WX-C02  WX-C01-1 LGJ-240/30、40
LGJ-300/25、 40(24)  JLC-801  WX-C01  WX-C04  WX-C05
LGJ-400/25、35、50、65(26.6-28)  WX-C04  WX-C05 LGJ-400/25、35、50、65(26.6-28)
LJ(TJ)-35(7.5)  JLC-861  JLC-861  JLC-853  JLC-844  JLC-844  JLC-834  JLC-824  JLC-816  JLC-806  LJ(TJ)-35(7.5)
LJ(TJ)-50(9)  JLC-861  JLC-853  JLC-852  JLC-844  JLC-843  JLC-834  JLC-824  JLC-815  JLC-806  LJ(TJ)-50(9)
LJ(TJ)-70(10.8)  JLC-853  JLC-852  JLC-851  JLC-843  JLC-843  JLC-833  JLC-823  JLC-815  JLC-806  LJ(TJ)-70(10.8)
LJ(TJ)-95(12.48)  JLC-852  JLC-851  JLC-843  JLC-843  JLC-842  JLC-833  JLC-822  JLC-815  JLC-805  LJ(TJ)-95(12.48)
LJ(TJ)-120(14.25）  JLC-844  JLC-844  JLC-843  JLC-842  JLC-841  JLC-832  JLC-822  JLC-814  JLC-804  WX-C03 LJ(TJ)-120(14.25）
LJ(TJ)-150(15.75)  JLC-844  JLC-843  JLC-842  JLC-841  JLC-832  JLC-832  JLC-821  JLC-814  JLC-804  WX-C03  LJ(TJ)-150(15.75)
LJ(TJ)-185(17.5)  JLC-824  JLC-824  JLC-823  JLC-822  JLC-822  JLC-821  JLC-813  JLC-813  JLC-803  WX-C03  LJ(TJ)-185(17.5)
LJ(TJ)-240(20)  JLC-816  JLC-816  JLC-815  JLC-815  JLC-814  JLC-813  JLC-813  JLC-812  JLC-802  WX-C02  LJ(TJ)-240(20)
LJ(TJ)-300(22.4)  JLC-806  JLC-806  JLC-806  JLC-805  JLC-804  JLC-804  JLC-803  JLC-802  JLC-801  WX-C01  WX-C04
如：LGJ-185/30-LGJ-150/25 JLC-821 ;LGJ-240/30-LJ240 JLC-812
