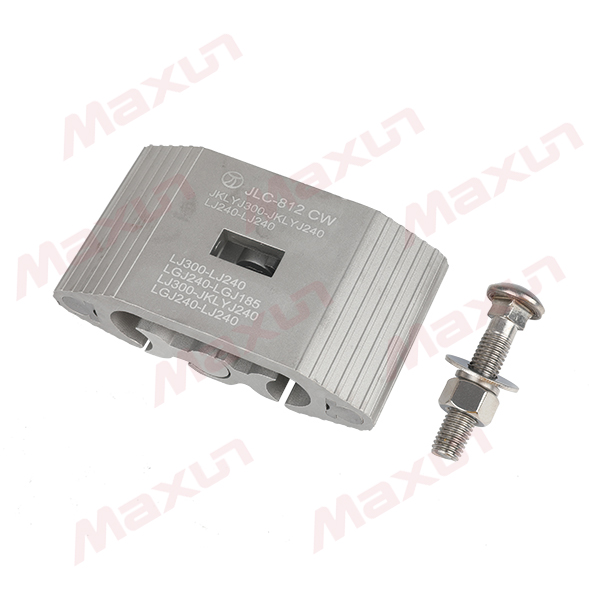

JLC-CW 系列 C型测温线夹
JLC-CW 系列 C型测温线夹 - 第1张图
JLC-CW 系列 C型测温线夹 - 第2张图
JLC-CW 系列 C型测温线夹 - 第3张图
JLC-CW 系列 C型测温线夹 - 第4张图
JLC-CW 系列 C型测温线夹 - 第5张图

JLC-CW 系列 C型测温线夹

C 型测温线夹( 以下简称线夹) 由C 形壳体、内压块组件、紧固件、超温指示装置四部分构成；
线夹是导线接续型电力连接金具，主要用于架空绝缘导线、钢芯铝绞线、钢绞线及铜绞线非承力位置上的接续或跳线；
主体采用具有弹性功能的C 型结构，导线热胀冷缩时，线夹能始终保持与导线之间持久恒定的接触压力，达 到接续连接的最佳效果；
超温指示装置选用高亮洋红色，方便远距离观测；线夹满足多种不同规格的导线，通用性强，适用泛围广。
暂无下载文件

全国服务热线：
15858513191

在线咨询

产品介绍

Product introduction

概述

C 型测温线夹( 以下简称线夹) 由C 形壳体、内压块组件、紧固件、超温指示装置四部分构成；
线夹是导线接续型电力连接金具，主要用于架空绝缘导线、钢芯铝绞线、钢绞线及铜绞线非承力位置上的接续或跳线；
主体采用具有弹性功能的C 型结构，导线热胀冷缩时，线夹能始终保持与导线之间持久恒定的接触压力，达 到接续连接的最佳效果；
超温指示装置选用高亮洋红色，方便远距离观测；线夹满足多种不同规格的导线，通用性强，适用泛围广。

适用环境条件

海拔高度：≤ 2000m
环境温度：-40℃～ 50℃
全年平均温度：25℃
月平均最高相对湿度：90%（25℃）
污秽等级：IV 级

执行标准

JLC-CW 系列 型测温结夹主要依据以下标准设计制造:
GB/T2314-2008《电力金具通用技术条件》
GB/T765.1-2001 《架空配电线路金具技术条件》
GB/T3191-2010《铝及铝合金挤压棒材》
GB/T3956-2008 《电缆的导体》
DL/T758-2009《接续金具》

产品特点

? 线夹壳体由特殊铝合金制造，线夹与导线接触面积大，直流电阻比率在0.9 下；
? 采用不锈钢紧固件，连接可靠，夹紧力恒定；
? 线夹的各电气接触面上涂有电力导电脂，过载能力达到额定电流2 倍以上；
? 线夹的热循环性能优良，始终保持在直流电阻比率1 以下；
? 线夹的内压块组件有防脱落功能，保证组件在安装过程中不会散落；
? 测温动作元件选用高精度双金属片，设有两挡温度超温报警，低温段为85℃ - 90℃动作，高温段为95℃ -100℃动作；
? 测温元件和超温指示装置与C 形壳体设计为一体，以确保测温系统的准确性；
? 超温报警指示杆为高亮洋红色，动作后指示明显直观, 易于观察；
? 超温报警装置动作准确灵敏，动作后可手动复位重复使用；
? 线夹组装成一活动整体，左右压块相互扣合，不会脱落，便于施工人员高空作业。

选型表

Instructions for ordering

外形及安装尺寸

型号 主要尺寸
L B H M
JLC-80*CW 75 135.5 65 12
JLC-81*CW 75 135.5 65 12
JLC-82*CW 70 119.5 65 12
JLC-83*CW 50 107.5 60 10
JLC-84*CW 50 103.5 60 10
JLC-85*CW 50 96.5 60 10
JLC-86*CW 50 96.5 60 10

测温功能说明

当导电线路出现异常，使线夹主体温度达到90℃ 一定时间后，本线夹的其中一个指示杆会跳出，作为警示用；线路巡检员通过望远镜观测到后应及时做出反应，加强相邻的线夹观测，并对线路进行查验。
当导电线路出现异常，使线夹主体温度达到100℃ 一定时间后，本线夹的其中另一个指示杆也会跳出，作为警示用；线路巡检员通过望远镜观测到后应及时做出反应，上报观测结果，加强相邻的线夹观测，对线路进行查验；必要时应紧急切断线路电源，避免人员及财产损失。

安装说明

在进行老旧设备改造时或新产品安装时，请务必采用砂纸、铜刷，对导线表面氧化层进行处理，并涂抹抗氧化油脂，以达到线夹的最佳运行状态。

不带钢芯的架空绝缘导线和钢芯铝导线(JKLYJ、JKYJ、JKLYJ/Q、JKYJ/Q、LGJ)

导线规格 JKLYJ-35  JKLYJ-50  JKLYJ-70  JKLYJ-95  JKLYJ-120  JKLYJ-150  JKLYJ-185  JKLYJ-240  JKLYJ-300 主线
直径  7.0  8.3  10.0  11.6  13.0  14.6  16.2  18.4  20.6 分线
JKLYJ-35(7.0)  JLC-862CW  JLC-861CW  JLC-861CW  JLC-853CW  JLC-852CW  JLC-844CW  JLC-844CW  JLC-824CW  JLC-816CW  JKLYJ-35
JKLYJ-50(8.3)  JLC-861CW  JLC-853CW  JLC-852CW  JLC-844CW  JLC-844CW  JLC-824CW  JLC-824CW  JLC-816CW  JKLYJ-50
JKLYJ-70(10.0)  JLC-852CW  JLC-852CW  JLC-844CW  JLC-843CW  JLC-824CW  JLC-B23CW  JLC-815CW  JKLYJ-70
JKLYJ-95(11.6)  JLC-851CW  JLC-843CW  JLC-843CW  JLC-823CW  JLC-822CW  JLC-815CW  JKLYJ-95
JKLYJ-120(13.0)  JLC-843CW  JLC-842CW  JLC-823CW  JLC-822CW  JLC-814CW  JKLYJ-120
JKLYJ-150(14.6)  JLC-841CW  JLC-822CW  JLC-822CW  JLC-814CW  JKLYJ-150
JKLYJ-185(16.2)  JLC-822CW  JLC-821CW  JLC-813CW  JKLYJ-185
JKLYJ-240(18.4)  JLC-821CW  JLC-812CW  JKLYJ-240
JKLYJ-300(20.6)  JLC-811CW  JKLYJ-300
LGJ-35/6(8.16)  JLC-861CW  JLC-861CW  JLC-853CW  JLC-853CW  JLC-844CW  JLC-844CW  JLC-834CW  JLC-824CW  JLC-816CW  LGJ-35/6
LGJ-50/8(9.6)  JLC-861CW  JLC-861CW  JLC-852CW  JLC-852CW  JLC-844CW  JLC-843CW  JLC-824CW  JLC-824CW  JLC-816CW  LGJ-50/8
LGJ-70/10(11.4)  JLC-853CW  JLC-852CW  JLC-852CW  JLC-852CW  JLC-843CW  JLC-843CW  JLC-824CW  JLC-823CW  JLC-815CW  LGJ-70/10
LCJ-95/15(14)  JLC-845CW  JLC-844CW  JLC-844CW  JLC-843CW  JLC-842CW  JLC-842CW  JLC-823CW  JLC-822CW  JLC-814CW  LGJ-95/15
LGJ-l20/20(15.5)  JLC-844CW  JLC-843CW  JLC-843CW  JLC-842CW  JLC-841CW  JLC-841CW  JLC-822CW  JLC-822CW  JLC-814CW  LGJ-120/20
LGJ-150/20(16.8)  JLC-834CW  JLC-834CW  JLC-834CW  JLC-833CW  JLC-832CW  JLC-832CW  JLC-822CW  JLC-821CW  JLC-813CW  LGJ-150/20
LGJ-I85/25(18.8)  JLC-824CW  JLC-824CW  JLC-823CW  JLC-822CW  JLC-822CW  JLC-821CW  JLC-821CW  JLC-814CW  JLC-812CW  LGJ-185/25
LGJ-240/30(22)  JLG-816CW  JLC-816CW  JLC-815CW  JLC-815CW  JLC-814CW  JLC-814CW  JLC-813CW  JLC-812CW  JLC-811CW  LGJ-240/30
LGJ-300/25.40(24)  JLC-806CW  JLC-806CW  JLC-806CW  JLC-805CW  JLC-805CW  JLC-804CW  JLC-803CW  JLC-803CW  JLC-802CW LGJ-300/25、40(24)

铝绞线(LJ)、铜绞线(TJ)、JKLYJ 为不带钢芯架空绝缘导线

导线规格 LJ(TJ)-35  LJ(TJ)-50  LJ(TJ)-70  LJ(TJ)-95  LJ(TJ)-120  LJ(TJ)-150  LJ(TJ)-185  LJ(TJ)-240  LJ(TJ)-300  主线
直径  7.5  9  10.8  12.12  14.25  15.75  17.5  20  22.4 分线
LJ(TJ)-16(5.10)  JLC-863CW  JLC-862CW  JLC-854CW  JLC-854CW  JLC-845CW  JLC-845CW  LJ(TJ)-16(5.10)
LJ(TJ)-25(6.45)  JLC-863CW  JLC-862CW  JLC-854CW  JLC-854CW  JLC-845CW  JLC-844CW  JLC-834CW  JLC-824CW  LJ(TJ)-25(6.45)
LJ(TJ)-35(7.5)  JLC-862CW  JLC-861CW  JLC-853CW  JLC-852CW  JLC-844CW  JLC-844CW  JLC-824CW  JLC-816CW  JLC-816CW  LJ(TJ)-35(7.5)
LJ(TJ)-50(9)  JLC-861CW  JLC-853CW  JLC-852CW  JLC-844CW  JLC-843CW  JLC-824CW  JLC-816CW  JLC-816CW  LJ(TJ)-50(9)
LJ(TJ)-70(10.8)  JLC-852CW  JLC-851CW  JLC-843CW  JLC-843CW  JLC-823CW  JLC-816CW  JLC-815CW  LJ(TJ)-70(10.8)
LJ(TJ)-95(12.48)  JLC-843CW  JLC-843CW  JLC-842CW  JLC-823CW  JLC-815CW  JLC-815CW  LJ(TJ)-95(12.48)
LJ(TJ)-120(14.25)  JLC-842CW  JLC-841CW  JLC-822CW  JLC-815CW  JLC-814CW  LJ(TJ)-120(14.25)
LJ(TJ)-150(15.75)  JLC-832CW  JLC-822CW  JLC-814CW  JLC-813CW  LJ(TJ)-150(15.75)
LJ(TJ)-185(17.5)  JLC-821CW  JLC-813CW  JLC-813CW  LJ(TJ)-185(17.5)
LJ(TJ)-210(18.75)  JLC-813CW  JLC-813CW  LJ(TJ)-210(18.75)
LJ(TJ)-240(20)  JLC-812CW  JLC-812CW  LJ(TJ)-240(20)
LJ(TJ)-300(22.4)  JLC-811CW
JKLYJ-50(8.3)  JLC-861CW  JLC-861CW  JLC-853CW  JLC-852CW  JLC-844CW  JLC-843CW  JLC-824CW  JLC-816CW  JLC-816CW  JKLYJ-50
JKLYJ-70(10.0)  JLC-861CW  JLC-853CW  JLC-852CW  JLC-851CW  JLC-843CW  JLC-843CW  JLC-824CW  JLC-816CW  JLC-815CW  JKLYJ-70
JKLYJ-95(11.6)  JLC-853CW  JLC-852CW  JLC-851CW  JLC-844CW  JLC-843CW  JLC-842CW  JLC-823CW  JLC-815CW  JLC-815CW  JKLYJ-95
JKLYJ-I20(13.0)  JLC-852CW  JLC-844CW  JLC-843CW  JLC-843CW  JLC-842CW  JLC-842CW  JLC-823CW  JLC-815CW  JLC-814CW  JKLYJ-l20
JKLYJ-150(14.6)  JLC-844CW  JLC-844CW  JLC-843CW  JLC-842CW  JLC-841CW  JLC-841CW  JLC-822CW  JIC-815CW  JLC-814CW  JKLYJ-150
JKLYJ-185(16.2)  JLC-843CW  JLC-824CW  JLC-824CW  JLC-823CW  JLC-823CW  JLC-822CW  JLC-822CW  JLC-814CW  JLC-813CW  JKLYJ-I85
JKLYJ-240(18.4)  JLC-824CW  JLC-824CW  JLC-823CW  JLC-822CW  JLC-822CW  JLC-821CW  JLC-821CW  JLC-813CW  JLC-812CW  JKLYJ-240
JKLYJ-300(20.6)  JLC-816CW  JLC-816CW  JLC-815CW  JLC-815CW  JLC-814CW  JLC-814CW  JLC-813CW  JLC-812CW  JLC-811CW  JKLYJ-300
LJ(TJ)-35  LJ (TJ)-50  LJ (TJ)-70  LJ(TJ)-95  LJ(TJ)-l20  LJ(TJ)-I50  LJ(TJ)-185  LJ(TJ)-240  LJ(TJ)-300
如：LJ240/LJ240.JLC-812CW LJ(TJ)120/JKLYJ120. JLC-842CW JKLYJ 240/LJ(TJ)120.JLC-822CW 注意：JKLYJ 为不带钢芯的紧压架空铝线。

钢芯铝绞线(LGJ、LGJF)ACSR (LGJ、LGJF)

导线规格 LGJ-35/6  LGJ-50/8 LGJ-70/10
LGJ-50/30
（加强型） 		LGJ-95/15,20
LGJ-70/40
（加强型）
LGJ-120/7 		LGJ-120/20,25
LGJ-95/55
（加强型）
LGJ-150/8 		LGJ-150/20,25 LGJ-185
/25,30
 LGJ-240
/30,40,50
 LGJ-300
/25,40(24)
 LGJ-300
/25,40(24)
 LGJ-400/25
35,50,65
(26.6-28)
 LGJ-500/35
45,65(30-
30.96)
 主线
直径  8.16  9.6  11.4  13.6 13.87 14.5  15.07 15.74 16  16.67 17.1  18.9 18.88  21.6 22.4  23.76 23.96 分线
LGJ-35/6(8.16)  JLC-861CW  JLC-861CW  JLC-852CW  JLC-844CW  JLC-844CW  JLC-834CW  JLC-824CW  JLC-816CW  JLC-806CW  LGJ-35/6
LGJ-50/8(9.6)  JLC-853CW  JLC-852CW  JLC-844CW  JLC-843CW  JLC-834CW  JLC-823CW  JLC-815CW  JLC-806CW  LGJ-50/8
LGJ-70/l0(11.4)  JLC-851CW  JLC-843CW  JLC-842CW  JLC-833CW  JLC-823CW  JLC-815CW  JLC-805CW  LGJ-70/10
LGJ-95/15,20LGJ-70/40(14)  JLC-842CW  JLC-841CW  JLC-832CW  JLC-822CW  JLC-814CW  JLC-804CW  WX-C03  LGJ-95/15,20LGJ-70/40
LGJ-120/20.25LGJ-95/55(15.5)  JLC-832CW  JLC-832CW  JLC-821CW  JLC-814CW  JLC-804CW  WX-C03  WX-C03-1  LGJ-120/20,25LGJ-95/55
LGJ-I50/20. 25(16.8)  JLC-831CW  JLC-821CW  JLC-813CW  JLC-803CW  WX-C03  WX-C02-1  LGJ-150/20,25
LGJ-I85/25.30 (18.8)  JLC-813CW  JLC-812CW  JLC-803CW  WX-C02  WX-C02-1  LGJ-185/25,30
LGJ-240/30.40(21.6)  JLC-811CW  JLC-802CW  WX-C02  WX-CO1-1  LGJ-240/30,40
LGJ-300/25.40(24)  JLC-801CW  WX-CO1  WX-CO4  WX-C05
LGJ-400/25,35,50,65(26.6-28)  WX-CO4  WX-C05  LGJ-400/25,35,5065(26.6-28)
LJ(TJ)-35(7.5)  JLC-861CW  JLC-861CW  JLC-853CW  JLC-844CW  JLC-844CW  JLC-834CW  JLC-824CW  JLC-816CW  JLC-806CW  LJ(TJ)-35(7.5)
LJ(TJ)-50(9)  JLC-861CW  JLC-853CW  JLC-852CW  JLC-844CW  JLC-843CW  JLC-834CW  JLC-824CW  JLC-815CW  JLC-806CW  LJ(TJ)-50(9)
LJ(TJ)-70(10.8)  JLC-853CW  JLC-852CW  JLC-851CW  JLC-843CW  JLC-843CW  JLC-833CW  JLC-823CW  JLC-815CW  JLC-806CW  LJ (TJ)-70(10.8)
LJ(TJ)-95(12.48)  JLC-852CW  JLC-851CW  JLC-843CW  JLC-843CW  JLC-842CW  JLC-833CW  JLC-822CW  JLC-815CW  JLC-805CW  LJ(TJ)-95(12.48)
LJ(TJ)-120(14.25)  JLC-844CW  JLC-844CW  JLC-843CW  JLC-842CW  JLC-841CW  JLC-832CW  JLC-822CW  JLC-814CW  JLC-804CW  WX-C03  LJ(TJ)120(14.25)
LJ(TJ)-l50 (15.75)  JLC-844CW  JLC-843CW  JLC-842CW  JLC-841CW  JLC-832CW  JLC-832CW  JLC-821CW  JLC-814CW  JLC-804CW  WX-C03  LJ(TJ)-I50(15.75)
LJ(TJ)-185(17.5)  JLC-824CW  JLC-824CW  JLC-823CW  JLC-822CW  JLC-822CW  JLC-821CW  JLC-813CW  JLC-813CW  JLC-803CW  WX-C03  LI(TJ)-I85(17.5)
LJ(TJ)-240(20)  JLC-816CW  JLC-816CW  JLC-815CW  JLC-815CW  JLC-814CW  JLC-813CW  JLC-813CW  JLC-812CW  JLC-802CW  WX-C02  LJ(TJ)-240(20)
LJ(TJ)-300(22.4)  JLC-806CW  JLC-806CW  JLC-806CW  JLC-805CW  JLC-804CW  JLC-804CW  JLC-803CW  JLC-802CW  JLC-80ICW  WX-CO1  WX-C04
如：LGJ185/25-LGJ150/25, JLC-821CW LGJ240/30-LJ240, JLC812CW LGJ240/30/LJ(TJ)l20, JLC-814CW
