JGH JGW JGP 系列高压电缆固定夹

JGH JGW JGP 系列高压电缆固定夹

高压电缆固定夹广泛用于楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定,防止电缆掉落,造成人员伤害。产品采用高强度防腐铝合金材料制造,用于电缆的固定摆放,能加紧和保护电缆。中间采用了橡胶缓冲垫,固定夹结构紧凑合理,安装方便灵活,不损伤电缆。

全国服务热线:
15858513191

产品介绍

Product introduction

概述

高压电缆固定夹广泛用于楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定,防止电缆掉落,造成人员伤害。产品采用高强度防腐铝合金材料制造,用于电缆的固定摆放,能加紧和保护电缆。中间采用了橡胶缓冲垫,固定夹结构紧凑合理,安装方便灵活,不损伤电缆。

安装步骤

? 把下夹体先固定在支撑架上;
? 电缆线用橡胶垫包裹后,放置下夹体上;
? 将上、下夹体用螺钉连接拧紧。

结构特点

? 强度高、重量轻、坚固耐磨
  铝合金电缆固定夹比重只有钢的1/4,产品表面光滑,不易磨损,运输方便,施工简捷;
? 耐腐蚀、抗氧化、耐寒、耐热
  在防腐领域具有很强的优势,防火性好,能在-50℃~ 130℃下使用;
? 绝缘性能强、使用寿命长( 地上50 年地下80 年)
  采用绝缘材料,无电腐蚀,可防止产品涡流,铝合金材料经高温模压成型,外观漂亮,使用寿命长。

选型表

Instructions for ordering

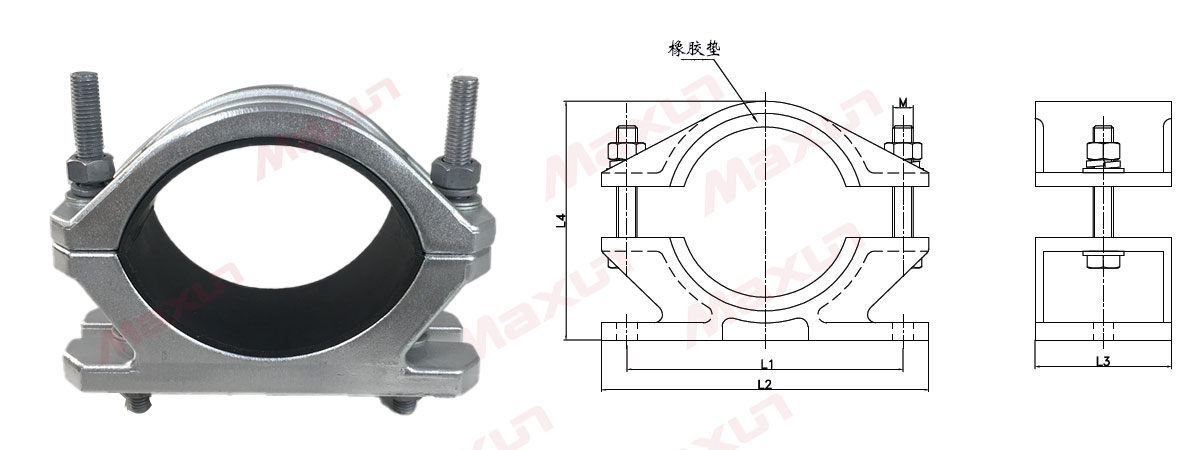

JGW 型高压电缆固定线夹( 单线用)

型号 适用导线外径
φmm
L1 L2 L3 L4 M
JGW-1 75-84 120 150 90 114 2-M12
JGW-2 85-94 130 160 80 124 2-M14
JGW-3 95-104 140 175 80 138 2-M14
JGW-4 105-114 150 185 80 150 2-M14
JGW-5 115-124 160 195 90 160 2-M14
JGW-6 125-134 175 215 90 175 2-M16
JGW-7 135-146 190 230 100 195 2-M16
JGW-8 140-165 210 265 100 205 2-M16

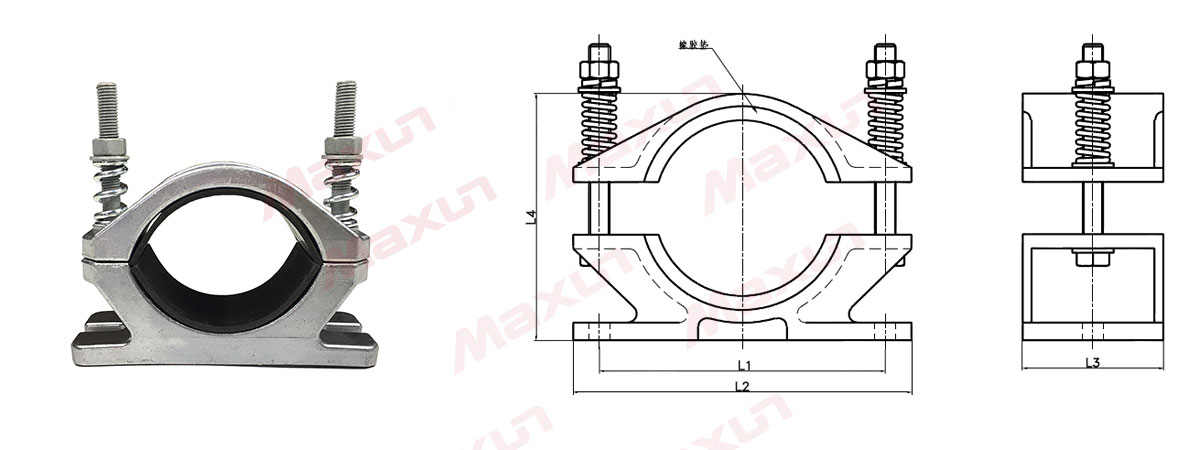

JGH 型高压电缆固定线夹

型号 适用导线外径
φmm
L1 L2 L3 L4 M
JGH-01 55-65 127 158 70 160 2-M10
JGH-0 65-80 127 160 71 160 2-M10
JGH-1 80-100 145 175.5 75 190 2-M12
JGH-2 100-120 187 217 77 190 2-M12
JGH-3 120-136 192 225 77 230 2-M12
JGH-4 136-160 210 248 88 230 2-M12
JGH-5 136-160 210 248 88 230 2-M12

JGHD 型高压电缆固定线夹

型号 适用导线外径
φmm
L1 L2 L3 L4 M
JGHD-1 55-65 125 155 75 100 2-M10
JGHD-2 65-80 140 170 75 120 2-M10
JGHD-3 80-100 162 192 80 140 2-M12
JGHD-4 100-125 185 215 80 165 2-M12
JGHD-5 126-136 210 240 100 180 2-M12
JGHD-6 136-150 215 250 100 200 2-M12
JGHD-7 140-160 230 280 100 215 2-M12

JGWD 型高压电缆固定线夹

型号 适用导线外径
φmm
L1 L2 L3 L4 M
JGWD-1 55-65 125 155 75 100 2-M10
JGWD-2 65-80 140 170 75 120 2-M10
JGWD-3 80-100 162 192 80 140 2-M12
JGWD-4 100-125 185 215 80 165 2-M12
JGWD-5 126-136 210 240 100 180 2-M12
JGWD-6 136-150 215 250 100 200 2-M12
JGWD-7 140-166 230 280 100 215 2-M12

JGP 型高压电缆固定线夹

型号 适用导线外径
φmm
L1 L2 L3 L4 M
JGP-1 44-55 150 180 65 135 2-M12
JGP-2 55-68 186 224 70 156 2-M12
JGP-3 68-80 224 274 75 186 2-M14
JGP-4 80-90 245 288 80 205 2-M14
JGP-5 90-100 280 332 100 235 2-M16
JGP-6 100-114 290 342 100 252 2-M16
JGP-7 114-130 300 352 100 265 2-M16

JGW 型高压电缆固定夹( 二线用)

型号 适用导线外径
φmm
L1 L2 L3 L4 M
JGW(2)-1 40-50 140 174 60 60 2-M12
JGW(2)-2 50-60 160 194 60 70 2-M12
JGW(2)-3 60-70 185 219 70 82 2-M12
JGW(2)-4 70-80 205 239 70 92 2-M12
JGW(2)-5 80-90 225 259 80 102 2-M12
JGW(2)-6 90-100 245 279 80 112 2-M12
JGW(2)-7 100-110 270 304 90 122 2-M16
JGW(2)-8 110-120 290 324 90 132 2-M16
JGW(2)-9 120-130 310 344 90 142 2-M16
JGW(2)-10 130-140 330 364 100 152 2-M16
JGW(2)-11 140-150 350 384 100 162 2-M16

JGW 型高压电缆固定夹( 三线用)

型号 适用导线外径
φmm
L1 L2 L3 L4 M
JGW(3)-1 40-50 205 239 60 60 2-M12
JGW(3)-2 50-60 245 269 60 70 2-M12
JGW(3)-3 60-70 270 304 70 82 2-M12
JGW(3)-4 70-80 300 334 70 92 2-M12

JGPD 型高压电缆固定夹

型号 适用导线外径
φmm
L1 L2 L3 M
JGPD-1 45-55 230 260 65 2-M12
JGPD-2 55-68 250 290 70 2-M12
JGPD-3 68-80 270 320 75 2-M14
JGPD-4 80-90 290 340 80 2-M14
JGPD-5 90-100 290 340 100 2-M16
JGPD-6 100-114 320 370 100 2-M16
JGPD-7 114-130 370 420 100 2-M16

JGPD-H 型高压电缆固定夹

JGPD-1H 45-55 230 260 65 2-M12 2-M12
JGPD-2H 55-68 250 290 70 2-M12 2-M12
JGPD-3H 68-80 270 320 75 2-M14 2-M14
JGPD-4H 80-90 290 340 80 2-M14 2-M14
JGPD-5H 90-100 290 340 100 2-M16 2-M16
JGPD-6H 100-114 320 370 100 2-M16 2-M16
JGPD-7H 114-130 370 420 100 2-M16 2-M16
