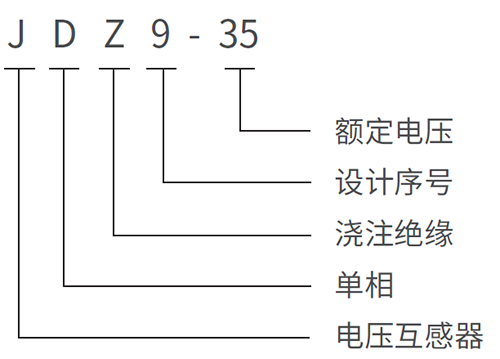

型号及含义

使用环境条件

◆ 负荷的功率因数：COSΦ=0.8( 滞后 );
◆ 额定频率：50 或 60Hz;
◆ 污秽等级：Ⅱ级；
◆ 环境温度：最低温度-5℃ ，最高温度40℃ , 日均温度不超过30℃ ;
◆ 海拔高度：≤ 2000 米；
◆ 产品标准：GB20840.1 GB20840.3。

技术参数表

产品型号	额定电压(V)		二次绕组额定输(VA)			二次绕组极限输出(VA)	额定绝缘水平（kA）
	一次绕组	二次绕组	0.2	0.5	3
JDZ9-35	35000	100	60	120	200	800	40.5/95/185
		100/200
		100/100	20	30	-	400/400
		220	100	150	300	1000

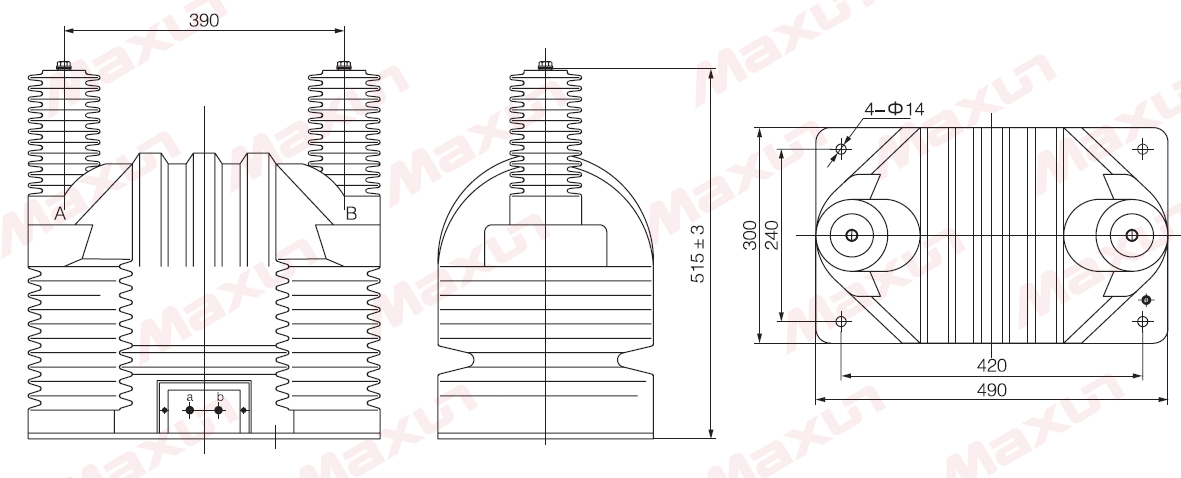

外形及安装尺寸（mm）
