JBY PGA 系列节能型力矩线夹
JBY PGA 系列节能型力矩线夹 - 第1张图
JBY PGA 系列节能型力矩线夹 - 第2张图
JBY PGA 系列节能型力矩线夹 - 第3张图
JBY PGA 系列节能型力矩线夹 - 第4张图
JBY PGA 系列节能型力矩线夹 - 第5张图
JBY PGA 系列节能型力矩线夹 - 第6张图

JBY PGA 系列节能型力矩线夹

节能型力矩线夹是非承受力型连接金具,主要是用在输电线路、变电线路和配电线路系统中起到导线接续和跳线连接作用。
适用于与铝绞线、铜导线、架空绝缘导线、钢芯铝绞线等导线,也适用于铜导线对铜导线、铝导线对铝导线、铜导线对铝导线过渡连接。

全国服务热线:
15858513191

产品介绍

Product introduction

概述

节能型力矩线夹是非承受力型连接金具,主要是用在输电线路、变电线路和配电线路系统中起到导线接续和跳线连接作用。
适用于与铝绞线、铜导线、架空绝缘导线、钢芯铝绞线等导线,也适用于铜导线对铜导线、铝导线对铝导线、铜导线对铝导线过渡连接。

结构特点

▪ 不限电压等级,可重复使用;
▪ 高度抗腐蚀铝合金材料,线夹和螺杆有优良的金属弹性作用,与连接的导线共同构成”同呼吸”的能量存储系统,大大提高线夹的过载能力和使用寿命;
▪ 线夹本体采用跨径设计,满足不同范围的主线和分支线之间的连接;
▪ 特制力矩螺母能长期保持导线与线夹之间恒定的接触压力,并保持量良好的电气连接;
▪ 线槽内涂有独特导电抗氧化剂,增大导体接触面,有效地隔空气及水分,防止导线和线夹的接触面因氧化或其它腐蚀而造成的接触不良。
▪ 施工方便,不需专用工具,不受人为因素影响,安装质量保证100%。

选型表

Instructions for ordering

JBY 系列规格和技术参数




规格
型号
适用导线
(mm²)
主要尺寸(mm) 螺栓
数量
绝缘罩
L B H R M
JBY-302 10 ~ 95 46 54 50 8 8 2 JBY-302(Z)

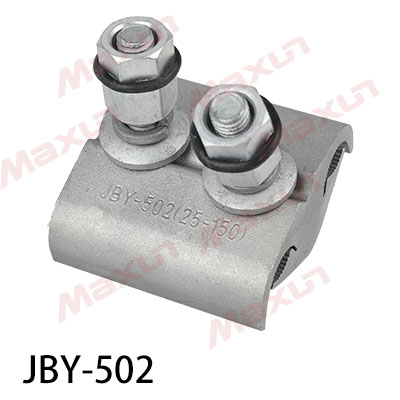

JBY-502 25 ~ 150 50 54 50 8 8 2 JBY-502(Z)
JBY-602 50 ~ 240 82 66 70 11.5 12 2 JBY-602(Z)
JBY-603 50 ~ 240 122 66 70 11.5 12 3 JBY-603-803(Z)
JBY-803 95 ~ 300 133 66 70 11.5 12 3 JBY-603-803(Z)

PGA 系列规格和技术参数



规格
型号
适用导线
(mm²
主要尺寸(mm) 螺栓
数量
绝缘罩
L B H R M
PGA-302 10 ~ 95 45 40 55 6.5 8 2 PGA-302(Z)
PGA-502 25 ~ 150 56 49.5 55 8 10 2 PGA-502(Z)
PGA-602 50 ~ 240 56 62 70 10 10 2 PGA-602(Z)
PGA-603 50 ~ 240 86 62 70 10 10 3 PGA-603-803(Z)
PGA-803 95 ~ 300 120 75 80 13 12 3 PGA-603-803(Z)

安装步骤

1. 拆开包装,检查产品型号是否与安装导线相符,确认选型无误后再进行安装。
2. 安装步骤
▪ 清除导线表面油污和氧化膜,直至表面出现光泽为止再涂导电脂;
(导线为绝缘线时,要先剥离导线绝缘层)
▪ 将力矩螺母拧松至安装导线能从线夹两侧放入;
▪ 将导线平行放入线夹槽内;
▪ 拧紧力矩螺栓直至拧断即为安装完成。
