JBL-50/240CW 系列超温警示并沟线夹

JBL-50/240CW 系列超温警示并沟线夹

超温警示并沟线夹是导线接续型电力连接金具,主要用于20KV 及以下架空绝缘导线、钢芯铝绞线、钢绞线及铜绞线非承力位置上的接续或跳线;线夹由并沟壳体、内压块组件、紧固件、超温指示装置等四部分组成。

全国服务热线:
15858513191

产品介绍

Product introduction

概述

超温警示并沟线夹是导线接续型电力连接金具,主要用于20KV 及以下架空绝缘导线、钢芯铝绞线、钢绞线及铜绞线非承力位置上的接续或跳线;线夹由并沟壳体、内压块组件、紧固件、超温指示装置等四部分组成。

适用环境条件

▪ 海拔高度:≤ 2000m
▪ 环境温度:-40℃~ -50℃
▪ 全年平均温度:25℃
▪ 月平均最高相对湿度:90%(25℃)
▪ 污秽等级:IV 级

执行标准

GB/T 2314-2008 《电力金具通用技术条件》
GB/T 765.1-2001 《架空配电线路金具技术条件》
GB/T 3191-2010 《铝及铝合金挤压棒材》
GB/T 3956-2008 《电缆的导体》
DL/T 758-2009 《接续金具》

结构特点

▪ 适用50mm²-240mm²的导线;
▪ 线夹壳体由特殊铝合金制造,线夹与导线接触面积大,直流电阻比率在0.9 以下;
▪ 采用热镀锌紧固件,连接可靠,夹紧力固定;
▪ 线夹的各电气接触面上涂有电力导电膏,过载能力达到额定电流2 倍以上;
▪ 线夹的热循环性能优良,始终保持在直流电阻比率1 以下;
▪ 线夹的内压块组件有防脱落功能,保证组件在安装过程中不会脱落;
▪ 测温动作元件选用高精度双金属片,设有两档温度超温报警,低温段85 ~ 90℃动作,高温段为95 ~ 100℃动作;
▪ 超温报警指示杆为高亮洋红色,动作后指示明显直观,易于观察;
▪ 超温报警装置动作准确灵敏,动作后即可手动复位重复使用。

测温功能说明


当导电线路出现异常,使线夹主体温度达到90℃一定时间后,本线夹的其中一个指示杆会跳出,作为警示用;线路巡检员通过望 远镜观测后应及时做出反应,加强相邻的线夹观测,并对线路进行查验。
当导电线路出现异常,使线夹主体温度达到100℃一定时间后,本线夹的其中另一个指示杆也会跳出,作为警示用;线路巡检员通 过望远镜观测到后应及时做出反应、上报观测结果,加强相邻的线夹观测,对线路进行查验;必要时应紧急切断线路电源,避免人 员及财产损失。

安装说明

在进行老旧设备改造时或新产品安装时,请务必采用砂纸、铜刷,对导线表面氧化层进行处理,并涂抹抗氧化油脂,以达到线夹的 最佳运行状态。安装完成后,一定确定压盖是否被压紧,导线是否有松动。

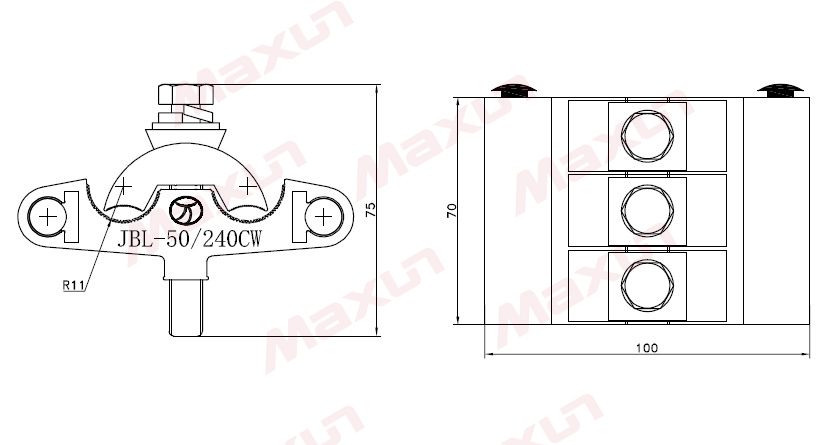

标注尺寸
