概述

GW4 型户外高压隔离开关是电力系统最常使用的设备之一，主要作用是在设备或线路检修时隔离电压，以保证安全。它不能断开负荷电流和短路电流，应与断路器配合使用。在停电时先分断路器后分隔离开关，送电时先合隔离开关后合断路器。

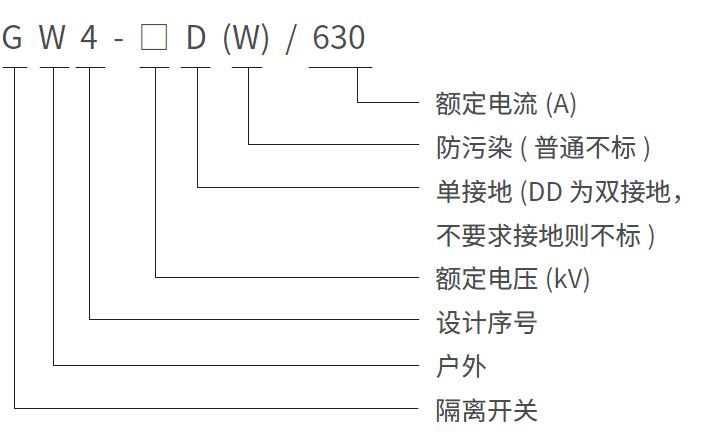

型号及含义

使用环境条件

◆ 环境温度：不高于+50℃，不低于-50℃；
◆ 海拔高度：不超过3000m；
◆ 电源频率：50±2Hz；
◆ 最大风速：35m/s；
◆ 覆冰厚度：不超过10mm；
◆ 空气污秽等级：Ⅲ、Ⅳ级；
◆ 阳光辐射强度：1000W/M2( 晴天中午)。

GW4-40.5、72.5、126(DW) 型高压交流隔离开关技术参数

项目			参数
额定电压 kV			40.5			72.5			126
额定绝缘水平	1imn工频耐受电压	对地kV	95			140			230
		断口kV	115			160			245
	雷电冲击耐受电压(峰值 )	对地kV	185			325			550
		断口kV	215			375			630
额定频率 Hz			50
额定电流 A			400	630	1000	125	1600	2000	3150	400
额定短时耐受电流 kA			16	20	31.5	31.5	40	40	50	50
额定峰值耐受电流 kA			40	50	63	80	100	100	125	125
额定短路持续时间/ 主刀/ 地刀 S			4/2
额定端子机械负荷	水平丛向负荷N		750			1000
	水平横向负荷N		500			750
	垂直力N		750			1000
爬电距离mm			1025-1250			1800-2250			3150-3900
机械寿命（次）			2000
人力操动机构	不带接地		CS11(F)
	单接地		CS8-6D(F)
	单接地		主刀 CS14G(F)；地刀 CS11(F)
	控制回路电压V		AC220，AC380，DC220
电动机操动机构	型号		CJ5/CJ6
	电动机电压V		AC220，AC380，DC220
	控制回路电压V		AC220，DC220
	分合闸时间s		6±1
产品重量	不接地kg		360			500			700
	单接地kg		410			600			800
	双接地kg		460			700			900

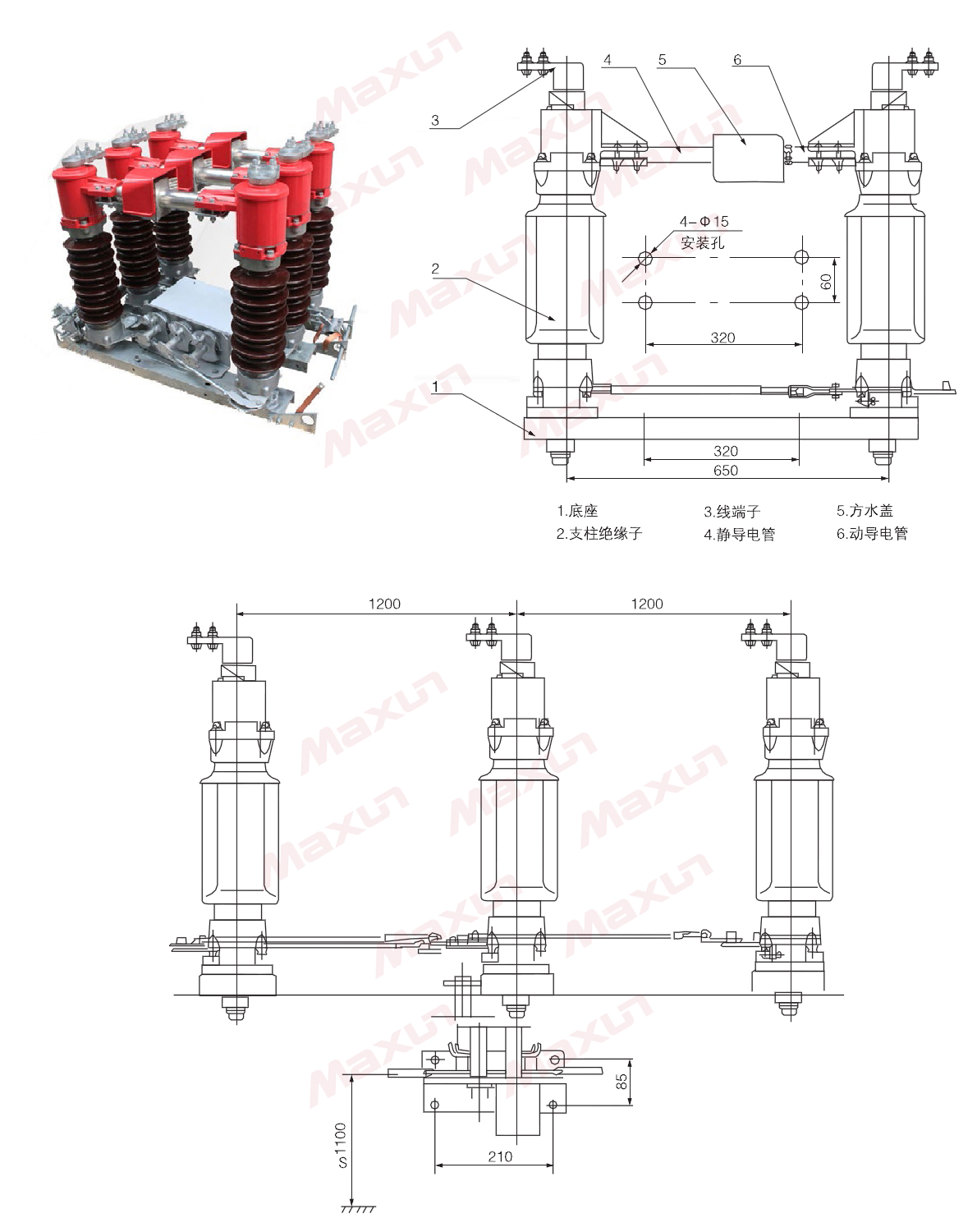

GW4-40.5(DW) 户外高压隔离开关结构及安装图

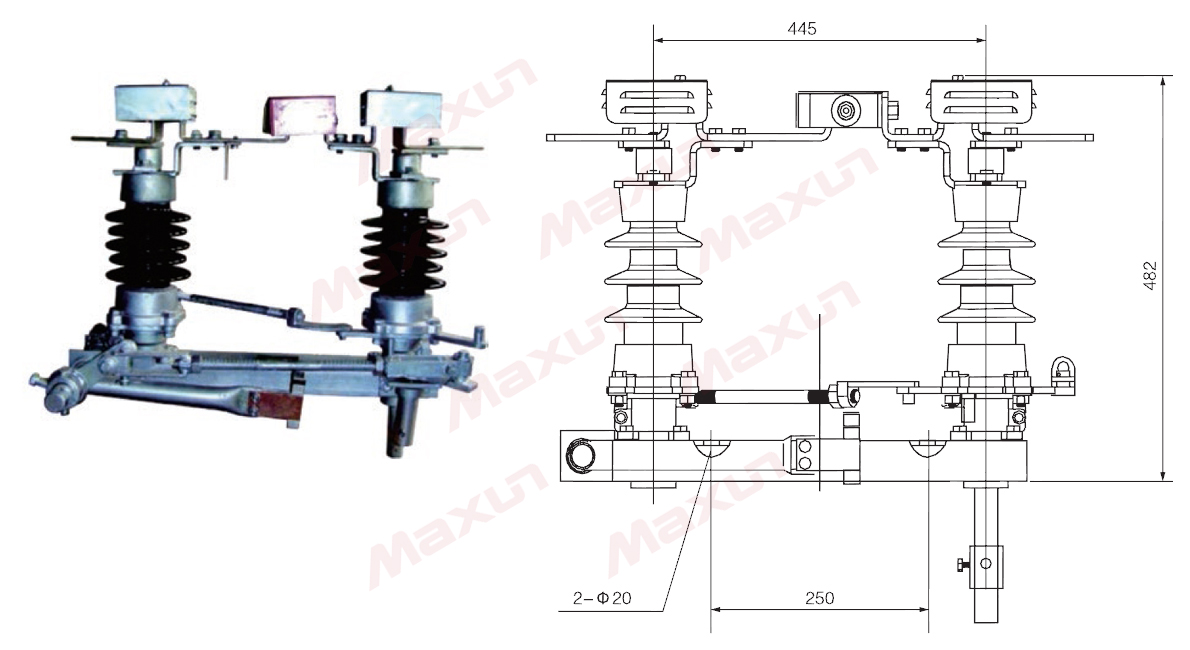

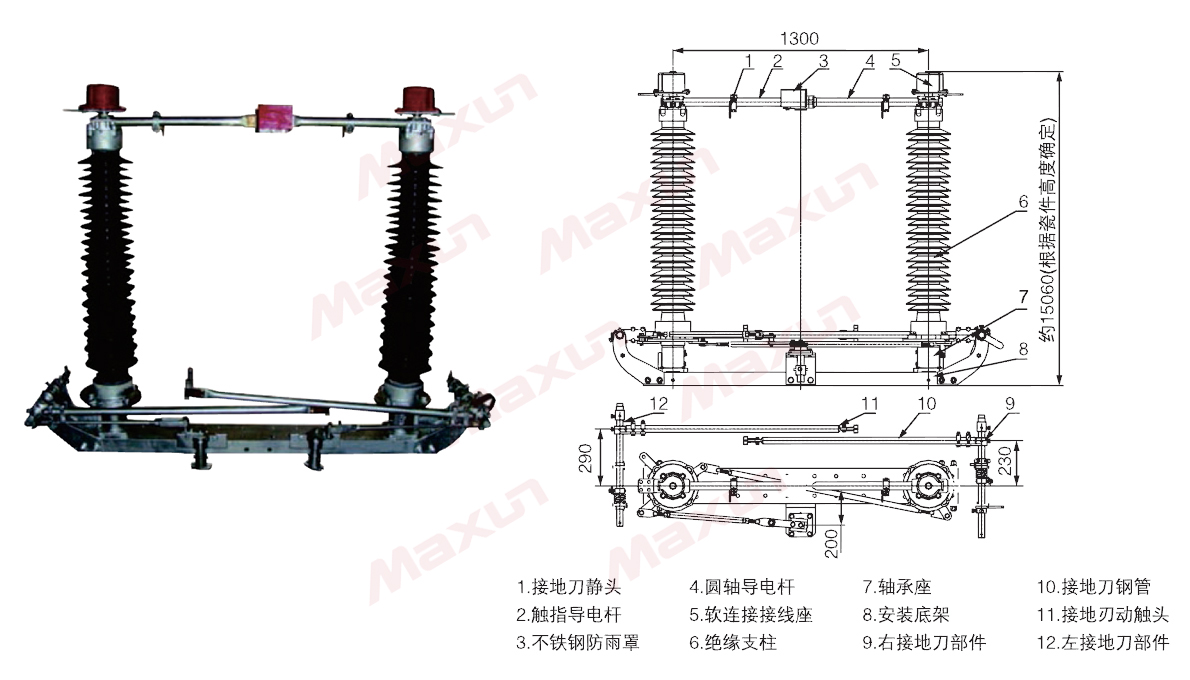

GW4-40.5W/630-1250A 单极隔离开关外形图

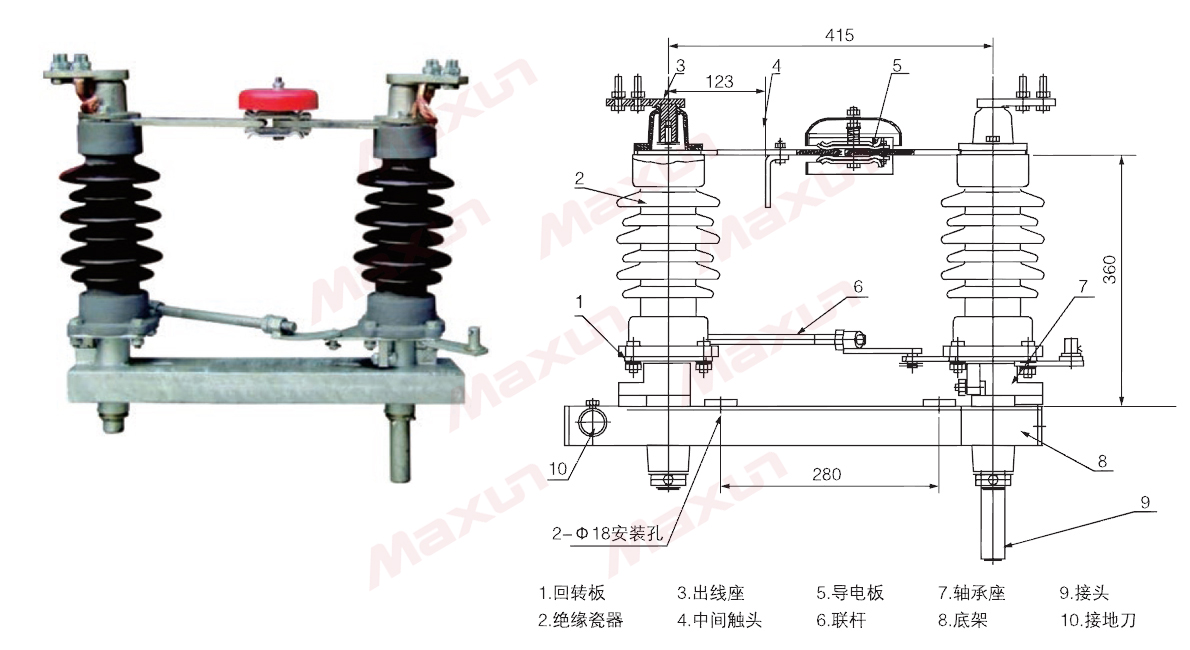

GW4-126 Ⅱ DW 单极主相隔离开关外形图

GW4-40.5、72.5、126(DW) 型高压交流隔离开关技术参数

额定电压kV			10		15	20
最高工作电压kV			12		17.5	24
额定绝 缘水平	1min 工频耐受电压 ( 有效值)	对地kV	42		42	65
		断口kV	48		48	79
	雷电冲击耐受电压 ( 峰值)	对地kV	75		105	125
		断口kV	85		120	145
额定频率Hz			50
额定电流A			630	1250	1600	2000
2 秒额定短时耐受电流kA			20；25	25；31.5	25；31.5	31.5；40
额定峰值耐受电流kA			50；63	63；80	63；80	80；100
接线端额定纵向机械负荷N			245
配用机构			CS11-l、CS11、CS8-6D 手动机构 或CJ6 电动操动机构
与隔离开关组装的接地开关额定参数			接地开关用于切断残余电流，对动、热稳定电流不作考核

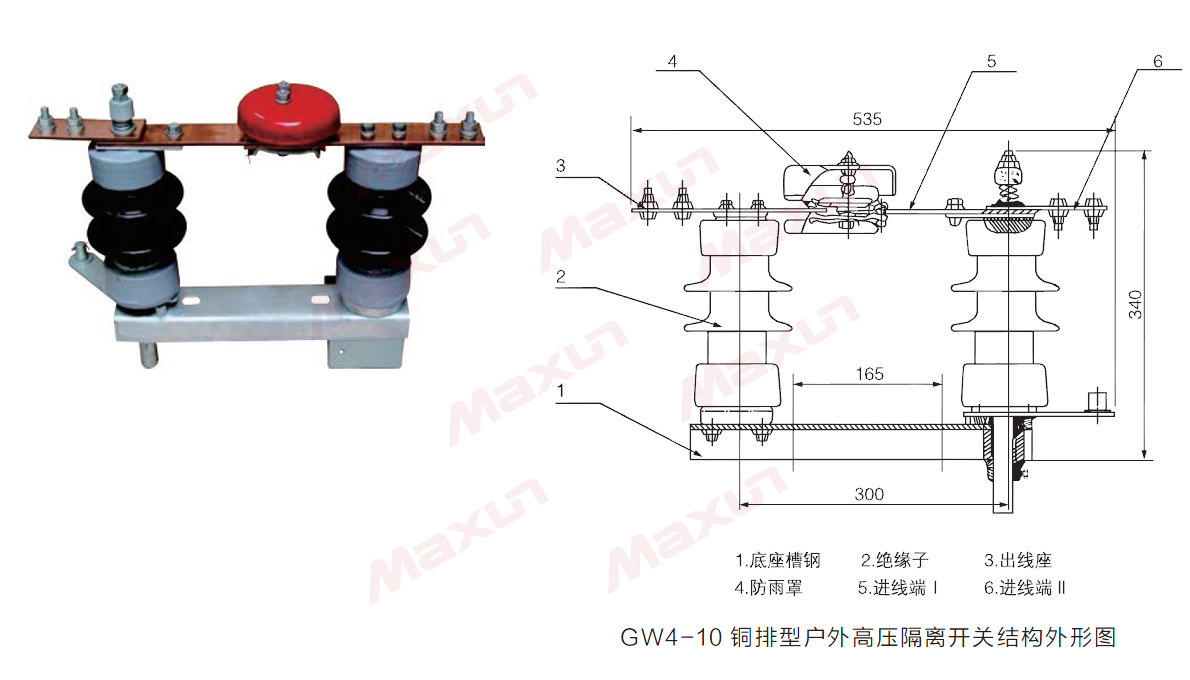

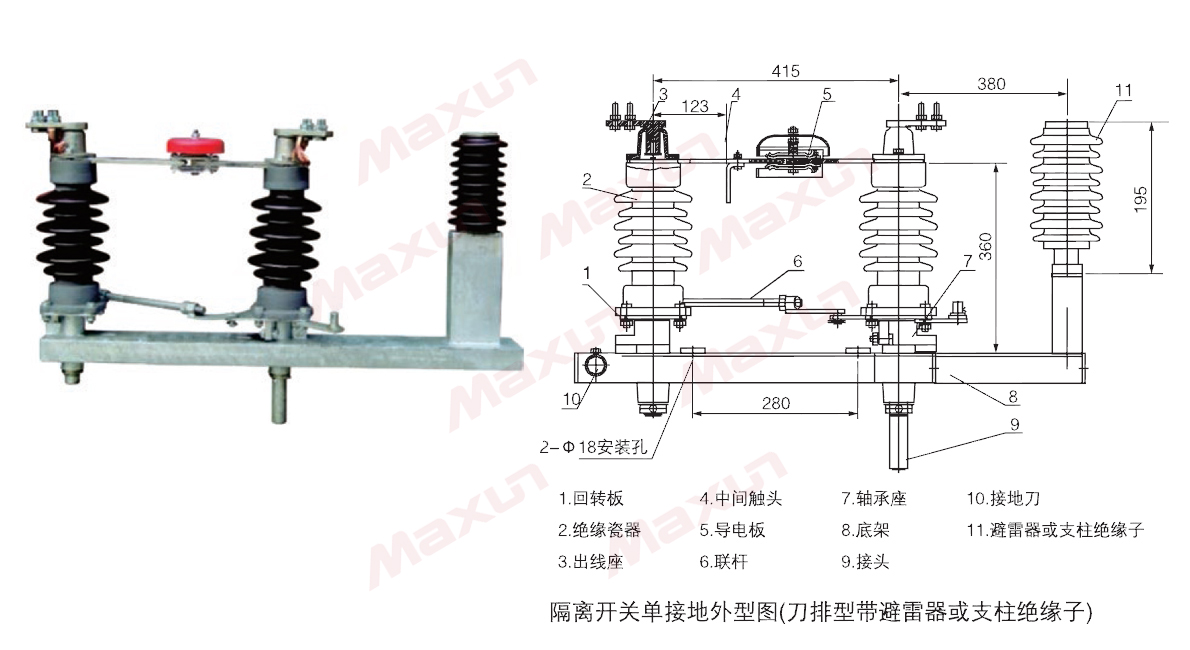

GW4-10 铜排型户外高压隔离开关

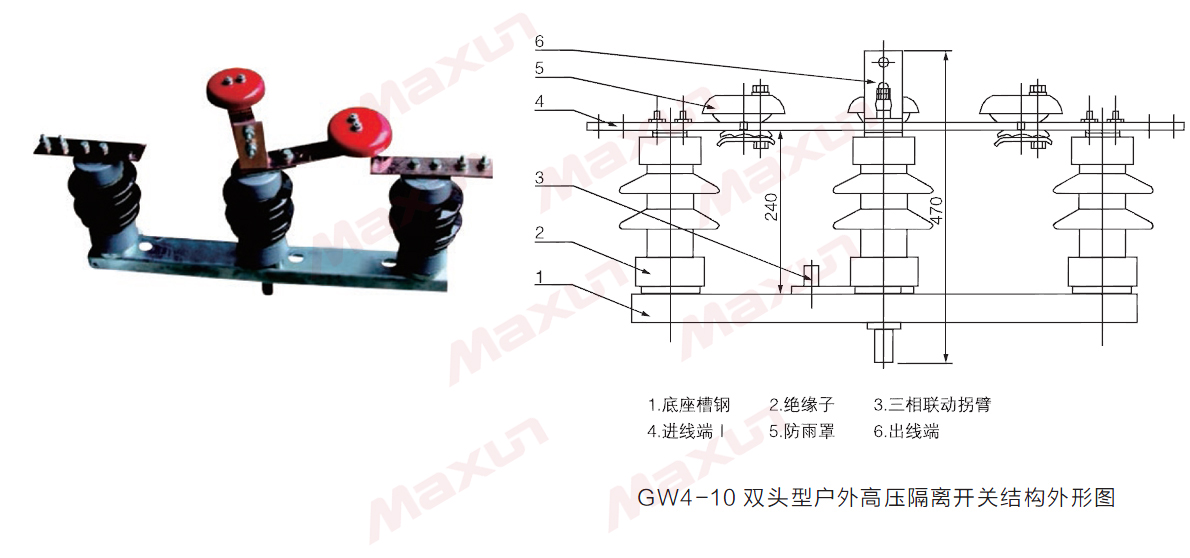

GW4-10 双头型户外高压隔离开关

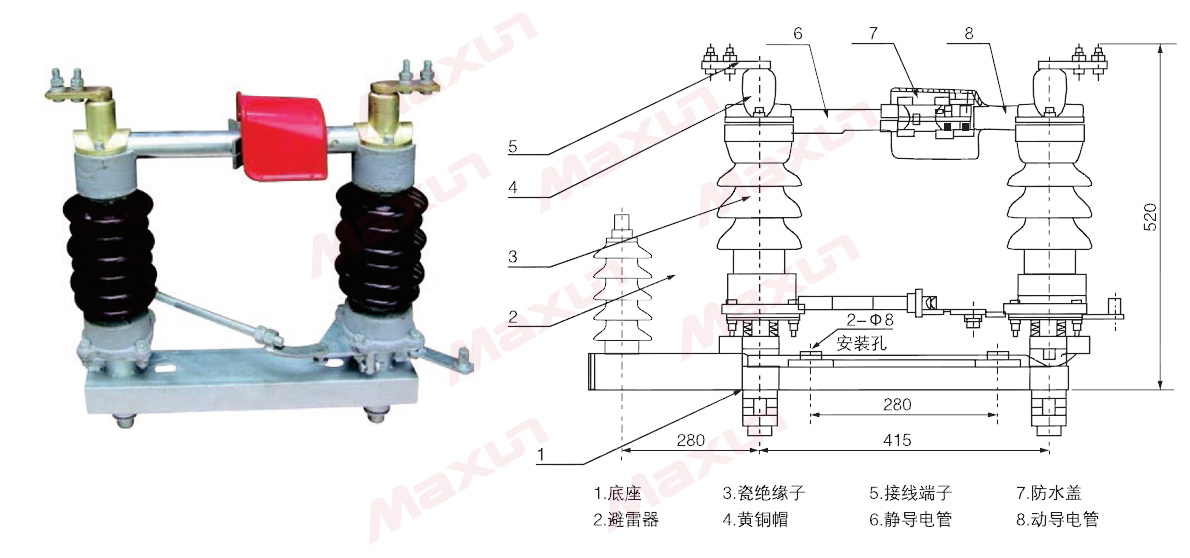

GW4-15W 铜管型户外高压隔离开关

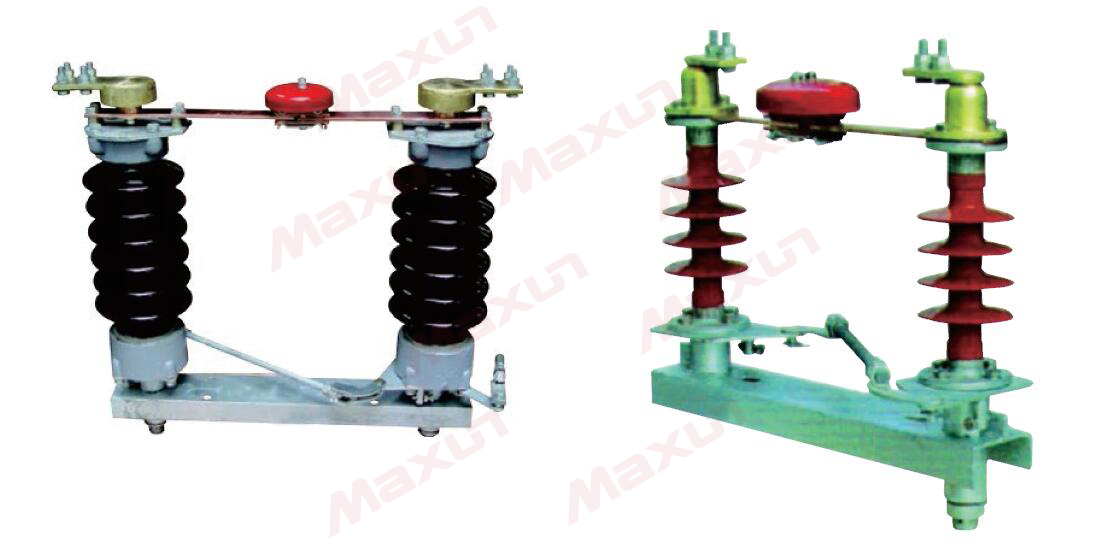

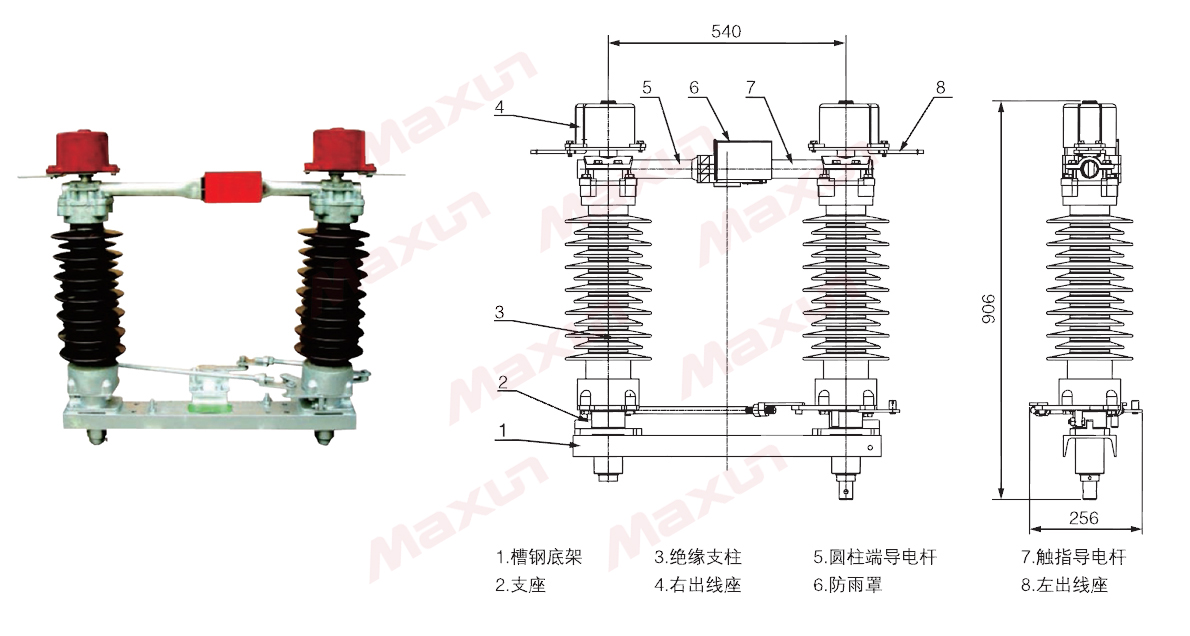

GW4-15(20) 完善化改进型户外高压隔离开关

GW4-15(20)W 铜排型户外高压隔离开关

GW4-15(20)W 铜排型三支柱户外高压隔离开关( 三支柱)

(H)GW4-24 户外高压隔离开关
