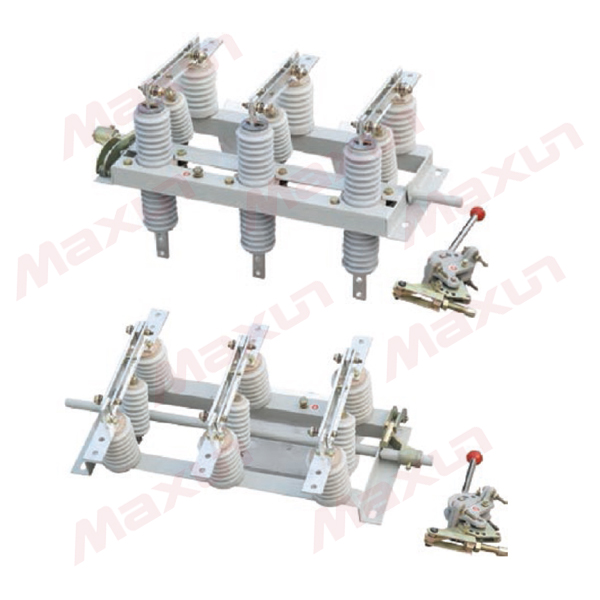

GN19-12 系列户内高压隔离开关

GN19-12 系列户内高压隔离开关

GN19-12 型户内高压隔离开关系高压开关设备,用于额定电压12kV,交流50Hz 及以下电力系统中,配用CS6-1 型人力操作机构,作为在有电压而无负载的情况下,分、合电路之用,亦有派生产品防污型、高原型的和加装带电显示装置等。

全国服务热线:
15858513191

产品介绍

Product introduction

概述

GN19-12 型户内高压隔离开关系高压开关设备,用于额定电压12kV,交流50Hz 及以下电力系统中,配用CS6-1 型人力操作机构,作为在有电压而无负载的情况下,分、合电路之用,亦有派生产品防污型、高原型的和加装带电显示装置等。

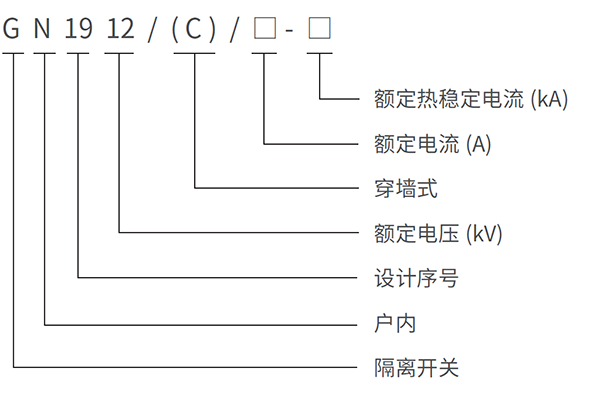

型号及含义

使用环境条件

◆ 海拔高度:不超过10 0 0 m;
◆ 空气温度:-2 5℃ ~ + 4 0℃;
◆ 相对湿度:日平均值不大于9 5%,日平均值不大于9 0%;
◆ 地震烈度:不超过8 度;
◆ 安装场所:没有火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈振动场所。

选型表

Instructions for ordering

技术参数

 型号   额定电压 (kV)   额定电压 (V)   4 秒热稳定电流 (kA)   动稳定电流 (kA)
 GN19-10(C)400-12.5     12    400    12.5    31.5
 GN19-10(C)630-20    630    20    50
 GN19-10(C)1000-31.5    1000    31.5    80
 GN19-10(C)1250-40    1250    40    100

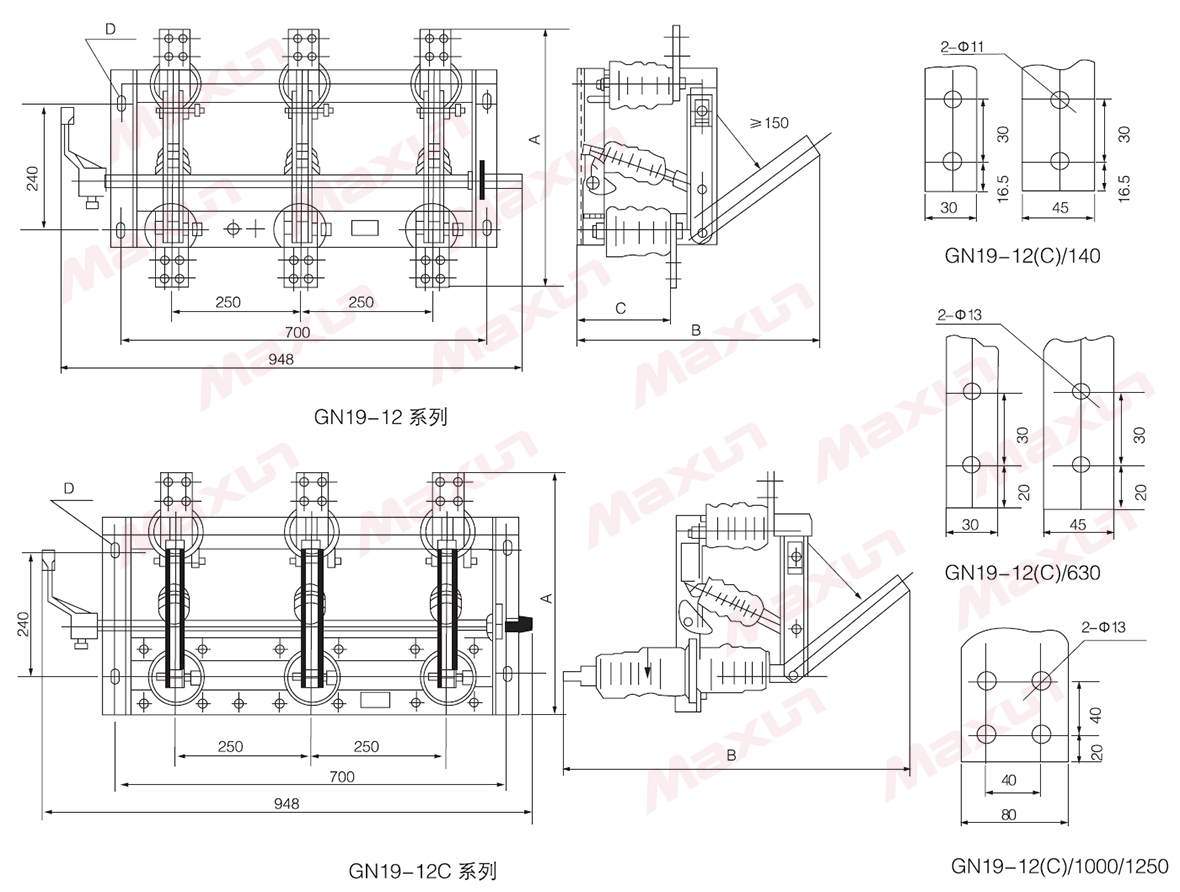

外形及安装尺寸(mm)

型号 A B C D
GN19-12/400 450 446 185 4-14×24
GN19-12/630 470 446 185
GN19-12/1000/1250 510 500 196 4-18×28
GN19-12C/400 420 690 185 4-14×24
GN19-12C/630 430 690 185
GN19-12C/1000/1250 470 745 196 4-18×28

外形及安装尺寸(mm)

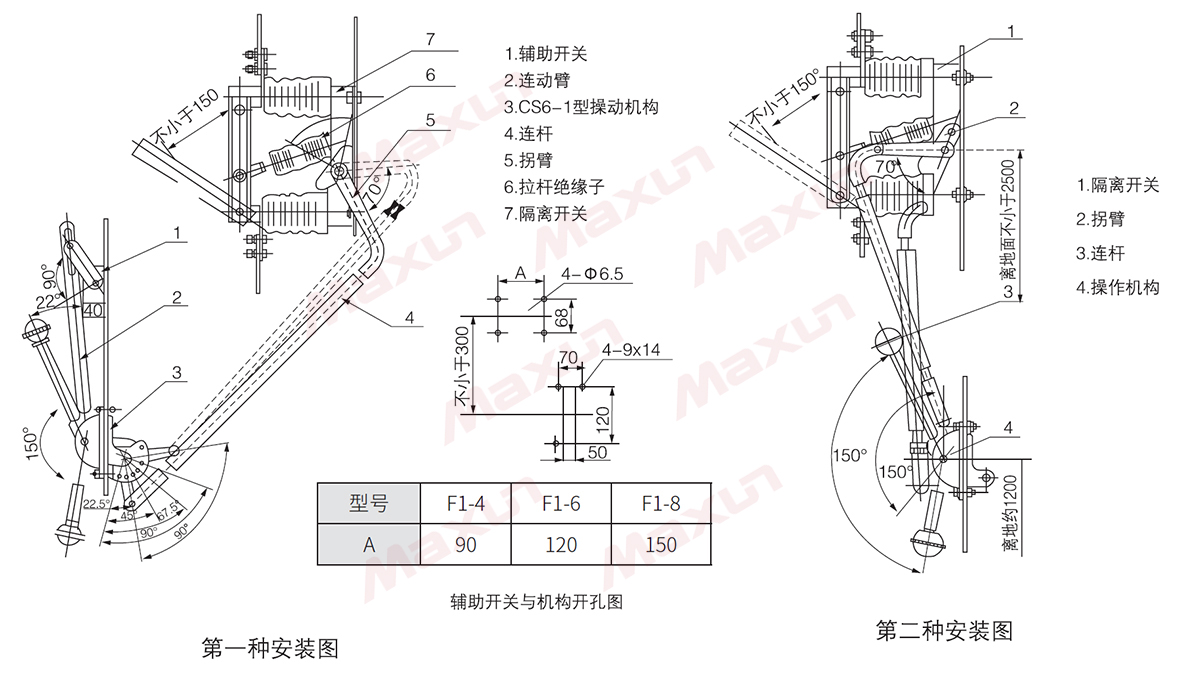

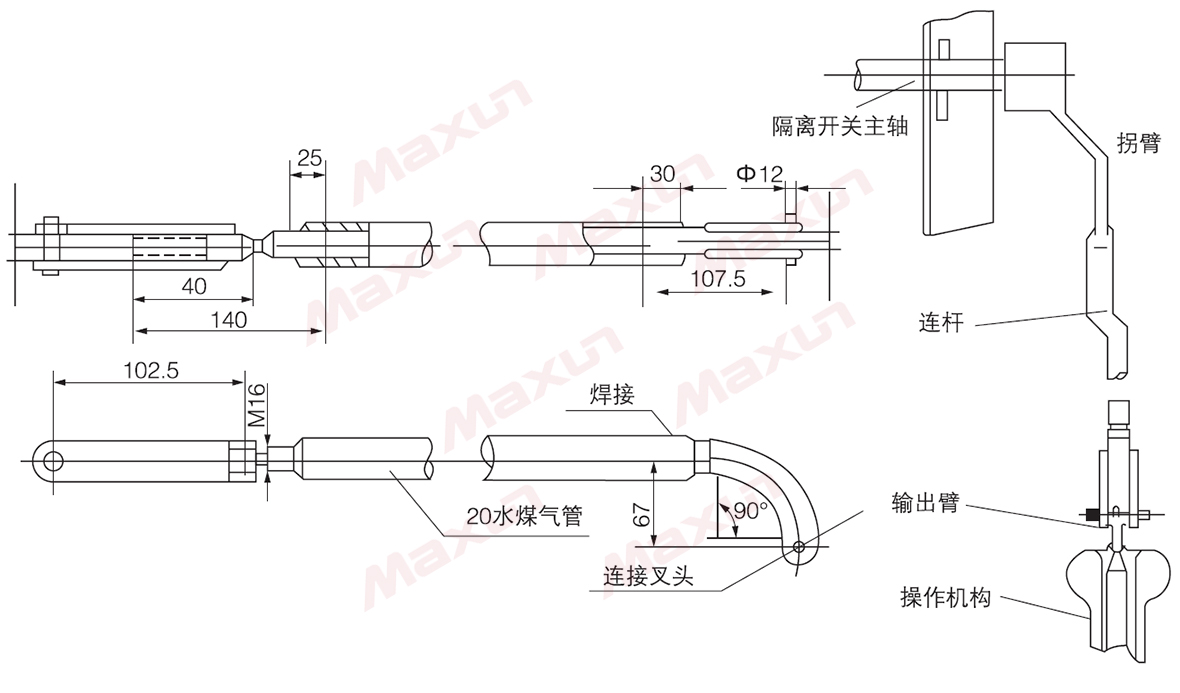

连杆的装配图(mm)

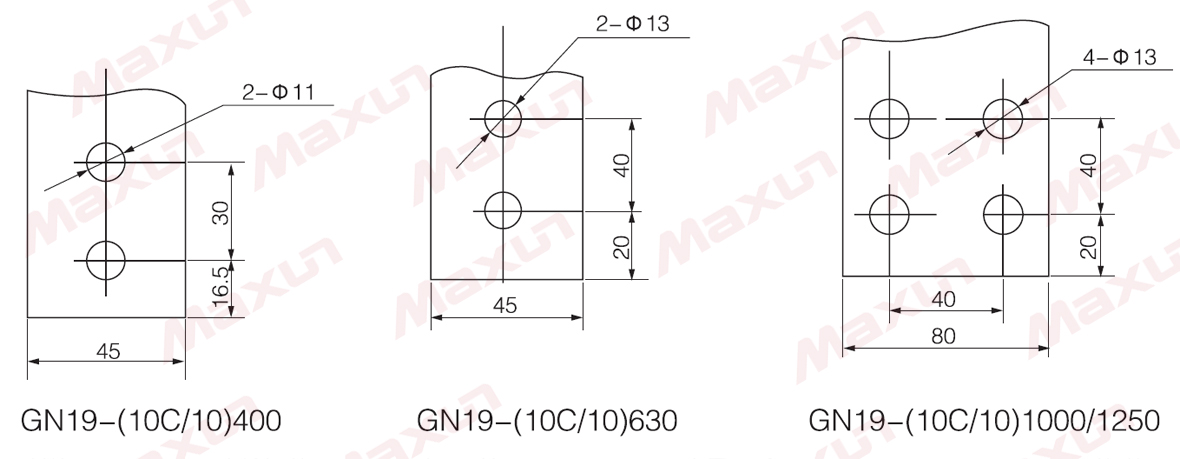

接线孔尺寸图(mm)
