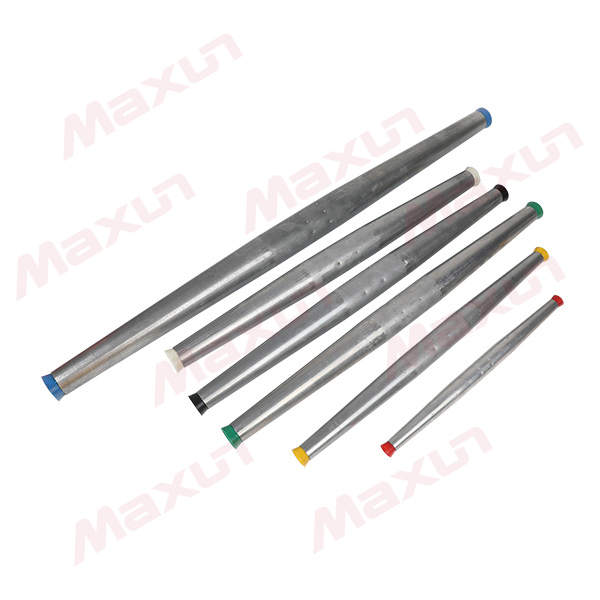

GL 系列锥型自动快速接续管( 全耐张自动接续管)
GL 系列锥型自动快速接续管( 全耐张自动接续管) - 第1张图
GL 系列锥型自动快速接续管( 全耐张自动接续管) - 第2张图
GL 系列锥型自动快速接续管( 全耐张自动接续管) - 第3张图
GL 系列锥型自动快速接续管( 全耐张自动接续管) - 第4张图
GL 系列锥型自动快速接续管( 全耐张自动接续管) - 第5张图
GL 系列锥型自动快速接续管( 全耐张自动接续管) - 第6张图

GL 系列锥型自动快速接续管( 全耐张自动接续管)

锥型快速接续管适用于导线接续及断线线路维护抢修。是依靠张力的设备,安装时线路至少具有导线额定强度10% 以上的张力,以确保可靠的电气连接,电流通过导线的金属线夹将电流传到另一端。

全国服务热线:
15858513191

产品介绍

Product introduction

概述

锥型快速接续管适用于导线接续及断线线路维护抢修。是依靠张力的设备,安装时线路至少具有导线额定强度10% 以上的张力,以确保可靠的电气连接,电流通过导线的金属线夹将电流传到另一端。

解决方案

导线在接续时传统JY,JT 等接续管要专用设备,费时、费力,用快速接续管安装方便、省时、省力。当输电线路的电缆发生故障时, 故障点一般都会被烧毁一小段。如果遇到直埋、排管等电缆长度没有预留的情况,直接将烧断的电缆连接,往往因长度不够而无法直 接连接。已有的解决办法是通过多个中间接头的连接弥补长度不不足,有耐张力不好,容易第二次断裂或电线脱落造成事故,维修成 本高等问题。锥型快速接头具有连接强度高,不易拉扯断,使用方便,导电性能强等特性解决上上述问题。

结构特点



 ▪ 可承受导线自身的全强度
   锥型外壳设计保证了其与导线间高强度的附着力
   内部的金属线夹嵌入导线内部
▪ 安装无需特殊的工具,无压接操作
▪ 方便带电作业安装
▪ 简化了安装步骤,大大提高了作业的安全性
▪ 可提供不输于导线的导电性能
  金属线夹可将电流传导至具有更高导电性能的外壳上
  金属线夹的啮口齿可穿透导线表面残留的氧化层
  大面积的接触点有助于散热
  啮合的金属线夹在张力变化的各种情况下均保持良好的导电性能

选型表

Instructions for ordering

规格及技术参数

规格型号

铝绞线

(mm²)

架空绝缘导线

(mm²)

钢芯铝绞线

(mm²)

直径范围 导帽颜色 长度(L) 直径(φ) 耐张强度(KN)
GL-401       4.68 ~ 6.7 蓝色 350mm 25 12.6

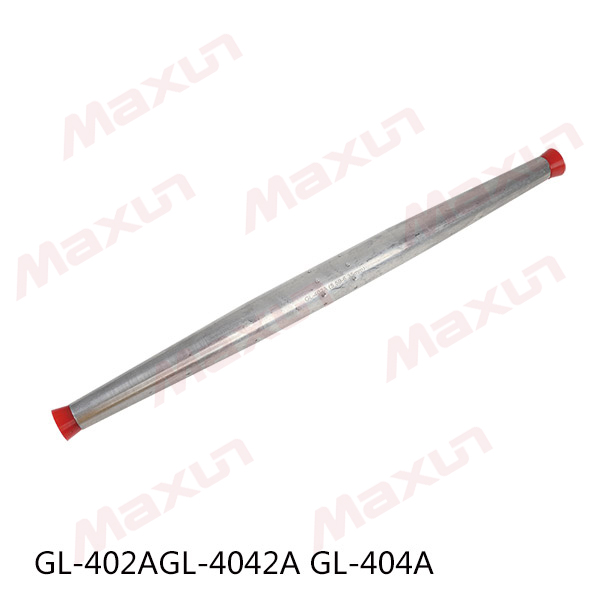

GL-402A - 25 - 5.59 ~ 6.35 红色 350mm 25
GL-4042A 25 35 25/4 5.59 ~ 8.13 红色 350mm 25
GL-404A 35 50 35/6 5.84 ~ 8.6 红色 350mm 25

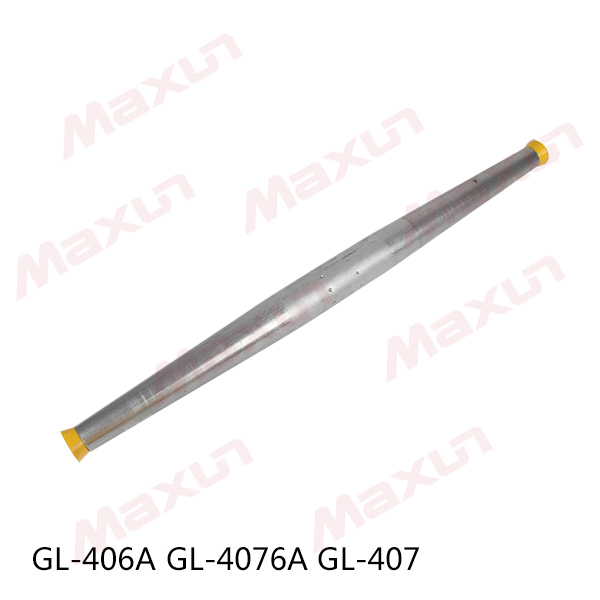

GL-406A 50 70 50/8 9.02 ~ 10.16 黄色 492mm 36 23.6
GL-4076A       9.02 ~ 11.94 黄色 492mm 36
GL-407 70 95 70/10 10.16 ~ 11.94 黄色 492mm 36

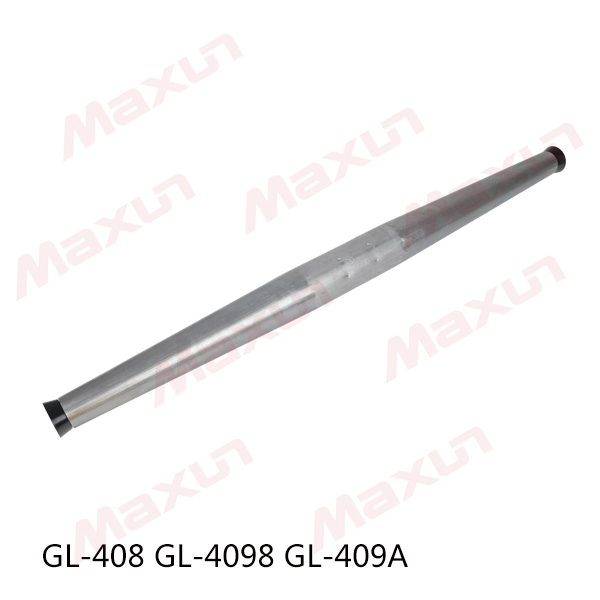

GL-408 95 120 95/20 11.43 ~ 13.46 粉色 619mm 46 58.3
GL-4098      70/40 11.43 ~ 15.11 粉色 619mm 46
GL-409A 120 150 - 12.83 ~ 15.11 粉色 619mm 46

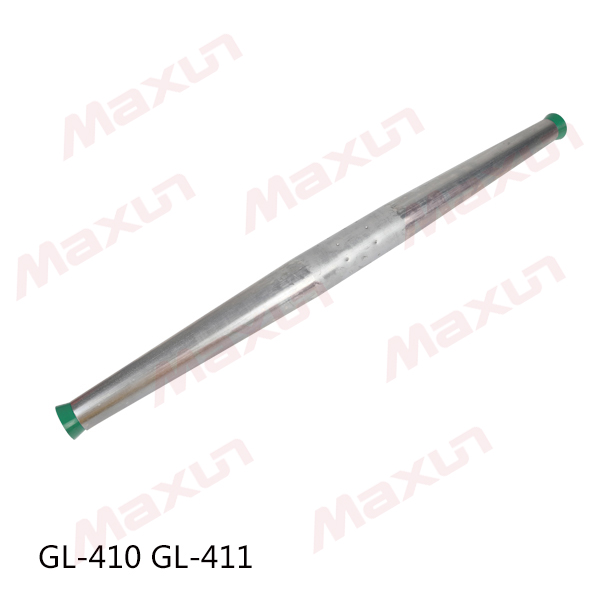

GL-410 150 185 120/25 15.32 ~ 16.92 绿色 619mm 46 65.02
GL-411 185 - 150/25 16.74 ~ 18.39 绿色 619mm 46

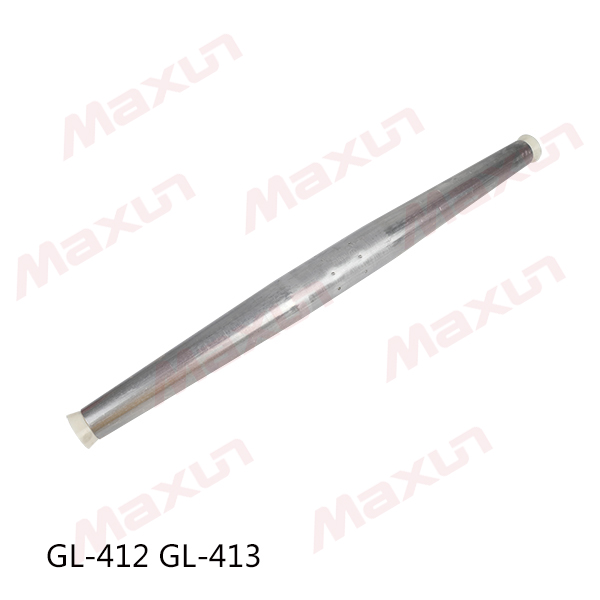

GL-412 240 240 185/25 18.34 ~ 20.19 白色 619mm 50 80.19
GL-413 - - 240/40 19.81 ~ 21.79 白色 619mm 50

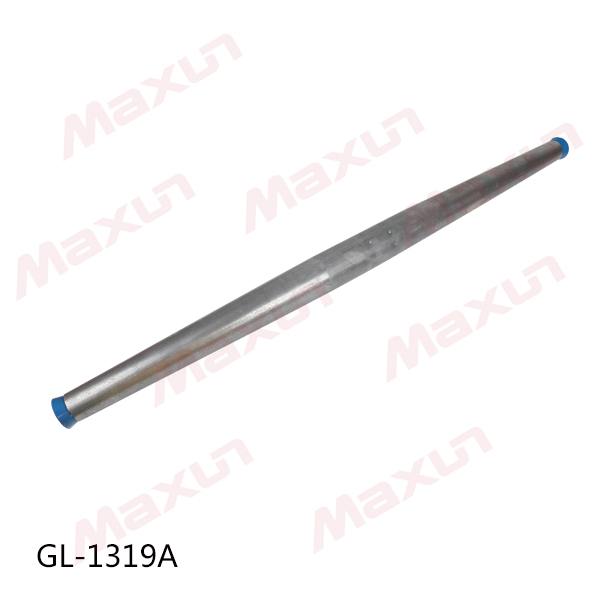

GL-1319A       21.2 ~ 22.5 蓝色 916mm 57 90.1
GL-414


22.33-26.82 蓝色

104
GL-1333A+
300mm² 请咨询我们 240mm² 21.34-23.37 本色


GL-1355A+
300mm² 请咨询我们
请咨询我们
23.80-24.80
本色



GL-1385A+
400mm² 请咨询我们
请咨询我们
25.30-26.19
本色



GL-1441A+
500mm²
请咨询我们
请咨询我们
27.94-28.95
红色



安装步骤

1. 用导线刷清除导线表面氧化层;

2. 在导线上量取从接头滚花处至导帽的长度,并做好标记;

3. 平稳的将导线插入至中间固定块,向外拉动检测导线是否夹紧。
