概述

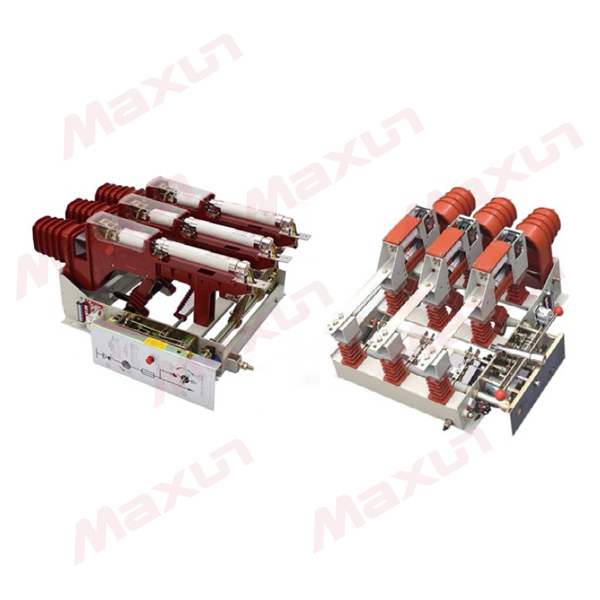

FZN25、FZRN25 型户内真空负荷开关- 组合电器，适用三相交流50Hz 环网或终端供电和工业用电设备中，作负荷控制和短路保护之用，负荷开关分合负荷、闭环电流、空载变压器和电缆充电电流。组合电器可以开断直至额定短路电流的任何电流。采用直动式隔离断口和真空弧室联动。具有手动和电动功能。
FZN25、FZRN25 独特的传动结构设计，灭弧室仅在关合和开断的瞬间承受高压，故体积小，重量轻。FZN25、FZRN25 可实现隔离断口和灭弧室断口的一次性操作。FNZ25、FZRN25 在静触头与动触头导电筒之间有与接地开关互为联动的接地活门，既保证了安全又方便了检修。

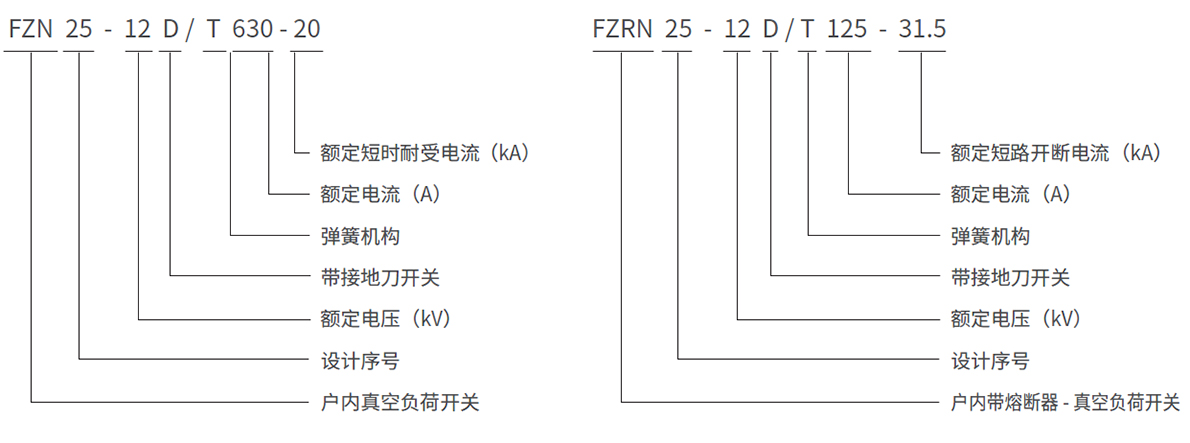

型号及含义

技术参数

型号		FZN25-12D/T630-20	FZRN25-12D/T125-31.5
额定电压（KV）		12
额定频率（HZ）		50
额定电流（A ）		630	125
额定绝缘水平	1min 工频耐压	KV 灭弧室断口30；对地、相间42；隔离断口 48
	雷电冲击耐压	KV 真空灭弧室断口60；对地；相间75；隔离断口 85
额定动稳电流( 峰值) （KA）		50	-
4S 热稳定电流（KA）		20	-
额定有功负载开断电流（A）		630	-
额定闭环开断电流（A）		630	-
额定电缆充电开断电流（A）		10	-
开断空载变压器容量（K VA ）		1600
额定转移电流（A ）		-	2000
熔断器型号		-	SDLAJ-12；SFL AJ-12
撞击器输出能量（ J）		-	2-5( 中等 )
额定短路关合电流（KA ）		50
接地开关额定动稳定电流（KA）		50
接地开关2S 热稳定电流（KA）		20
辅助回路额定电压（V ）		AC/DC220、110
机械寿命次		10000

负荷开关和组合电器机械特性

项目	FZN25-12D/T630-20	FZRN25-12D/T125-B1.5
带电体间及对地的空气距离（mm ）	≥ 125
导电筒插入静触座的深度（mm ）	≥ 18+10
真空灭弧室开距（mm ）	6+10
真空灭弧室触头压力弹簧压缩量（mm ）	2
真空灭弧室平均合闸速度（m/s ）	0.6±0.2
真空灭弧室平均分闸速度（m/s ）	1±0.2
合闸弹跳时间（m/s ）	≤ 2
三相分合闸同期性（m/s ）	≤ 3
主回路电阻（μΩ ）	≤ 150	≤ 300
手动操作最大力矩（N.m ）	≤ 160
熔断器触发的分闸时间（ms ）	30~40
脱扣器触发的分闸时间（ms）	40~45

储能电极数据

型号	额定电压	额定电流	额定功率	FZRN25-12D
66ZY-CJ01B8	DC220	0.7	70	85%~110% 额定电压
66ZY-CJ012B	DC110	1.5

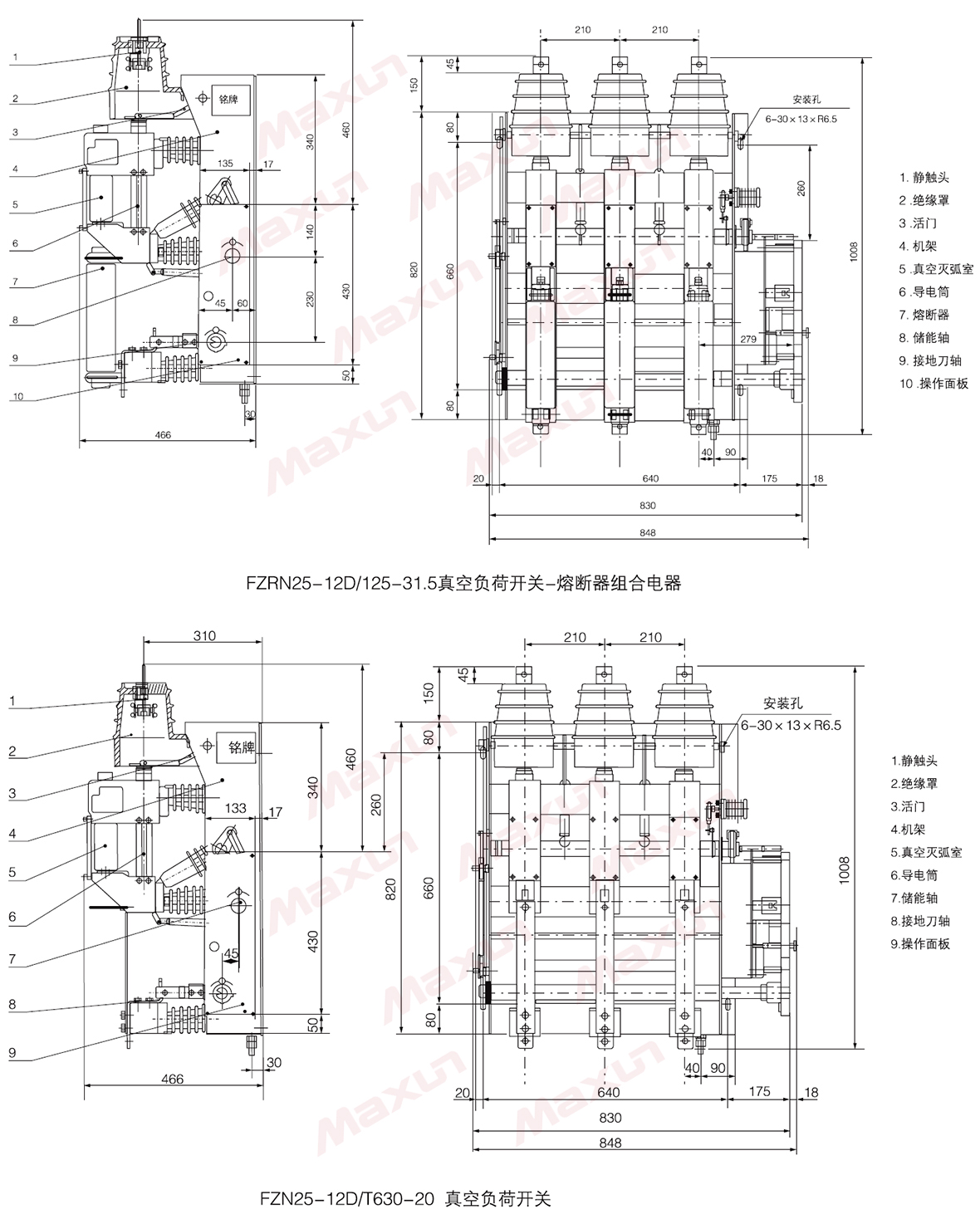

外形及安装尺寸（mm）
