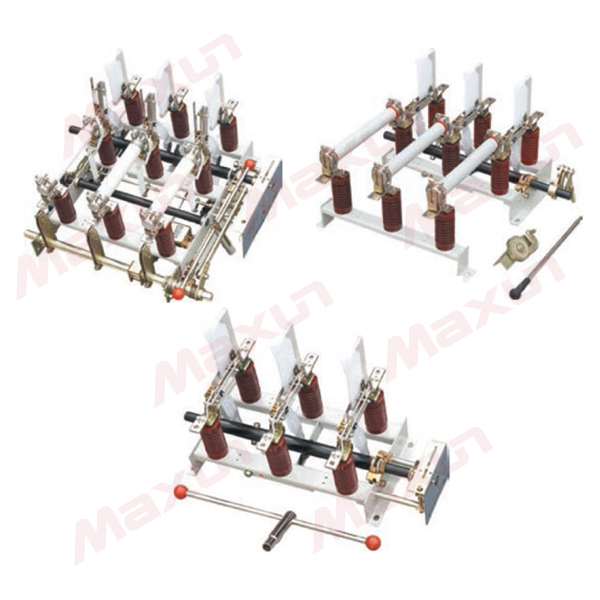

FN7-12 系列户内交流高压负荷开关

FN7-12 系列户内交流高压负荷开关

FN7 户内交流高压负荷开关是适用于交流50Hz,额定电压12KV 的三相交流电力系统中作为开断负荷电流及关合短路电流之用,组合电器可开断直至短路电流的任何电流,可作为保护之用。

全国服务热线:
15858513191

产品介绍

Product introduction

概述

FN7 户内交流高压负荷开关是适用于交流50Hz,额定电压12KV 的三相交流电力系统中作为开断负荷电流及关合短路电流之用,组合电器可开断直至短路电流的任何电流,可作为保护之用。

型号及含义


使用环境条件

◆ 周围空气温度:-25℃ ~+40℃;
◆ 海拨:海拨高度为1000m 及以下;
◆ 相对湿度:日平均不大于95%,月平均不大于90%;
◆ 周围空气应不受腐蚀性或可燃性气体及水蒸汽等明显污染;
◆ 无经常性的剧烈振动。

选型表

Instructions for ordering

技术参数

额定参数
额定电压(K V. 有效值) 12
绝缘水平 工频1min耐压/ 雷电冲击耐压 相间、相地42/ 相间、相地 75 隔离断口48/ 隔离断口 85
额定电流(A) 400 630
额定热稳定电流(KA 有效值4S) 12.5 20
额定动稳定电流(KA. 峰值)及额定短路关合电流(KA. 峰值) 31.5 50
主要规格
 项目   全型号   DS   DX   L   R   RA   F
 接地开关在进线端  接地开关在出线端   联锁装置   熔断器   撞击式熔断器  电动分闸装置
负荷
开关
 不带
撞击
熔断器
 FN7-12   -   -   -   -   -
 FN7-12DSL   △   -   △   -   -   -
 FN7-12DXL   -   △   △
 FN7-12R   -   -   -   △   -   -
 FN7-12DSLR   △   -   △   △   -   -
 FN7-12DXLR   -   △   △   △   -   -
 带撞击熔断器   FN7-12RAF   -   -   -   -   △   △
 FN7-12DSLRAF   △   -   △   -   △   △
 FN7-12DXLRAF   -   △   △   -   △   △

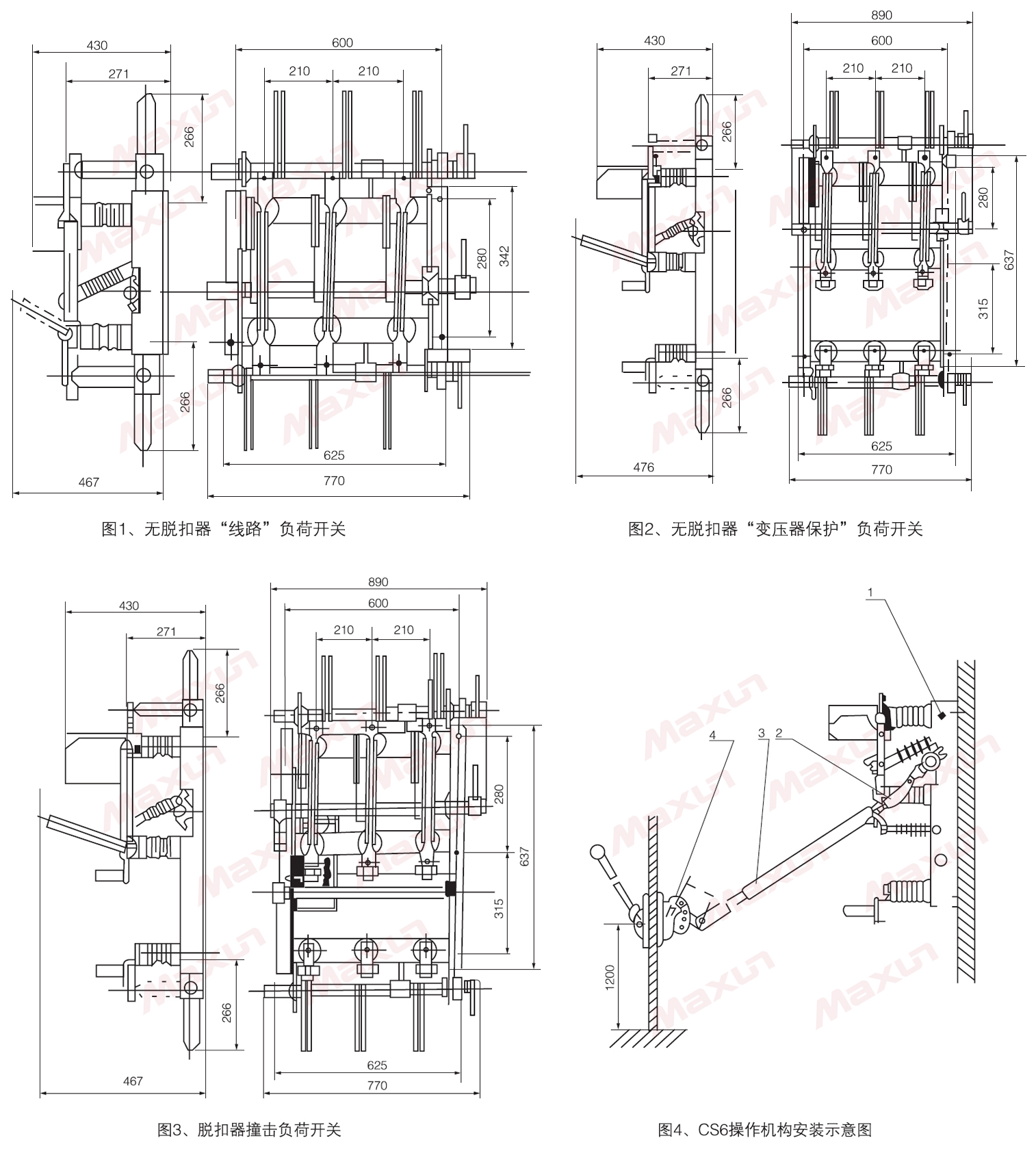

外形及安装尺寸(mm)
