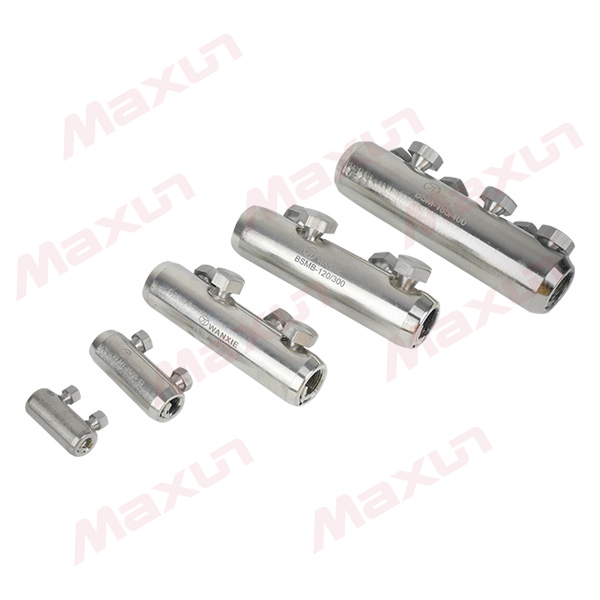

BSM 系列扭力接续管

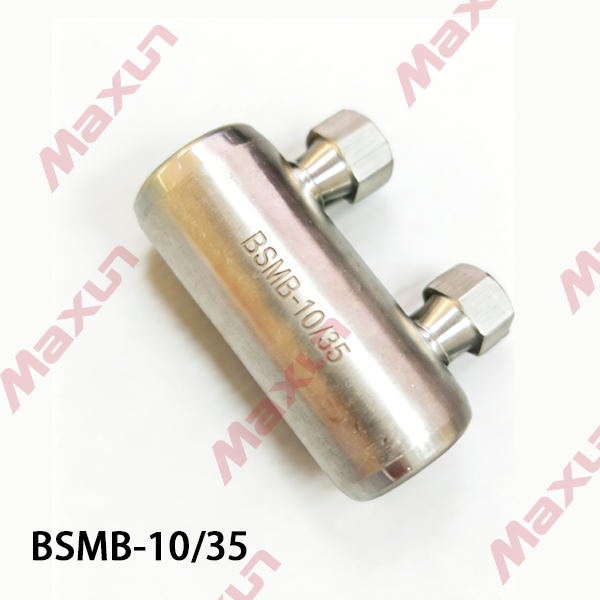

BSM 系列扭力接续管 - 第1张图
BSM 系列扭力接续管 - 第2张图

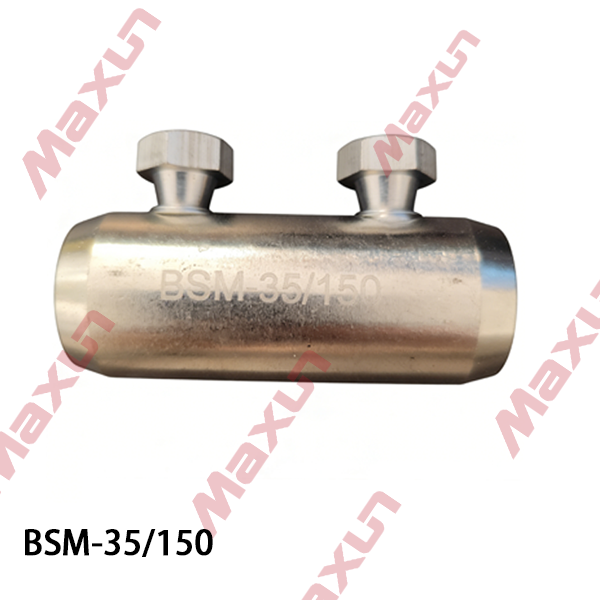

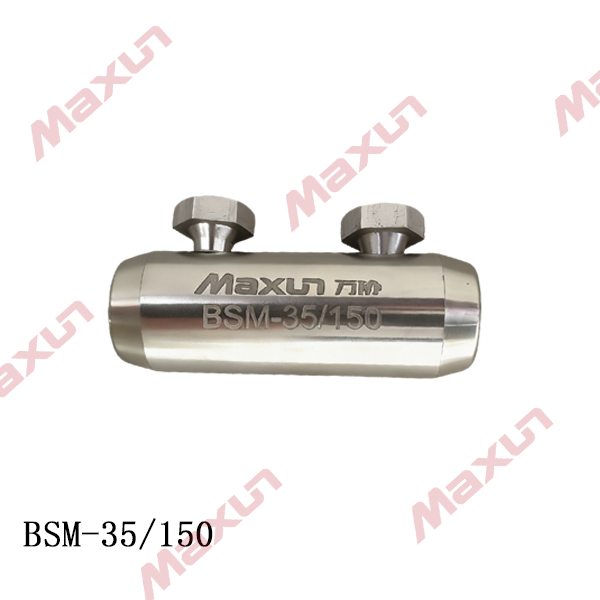

BSM 系列扭力接续管 - 第3张图
BSM 系列扭力接续管 - 第4张图

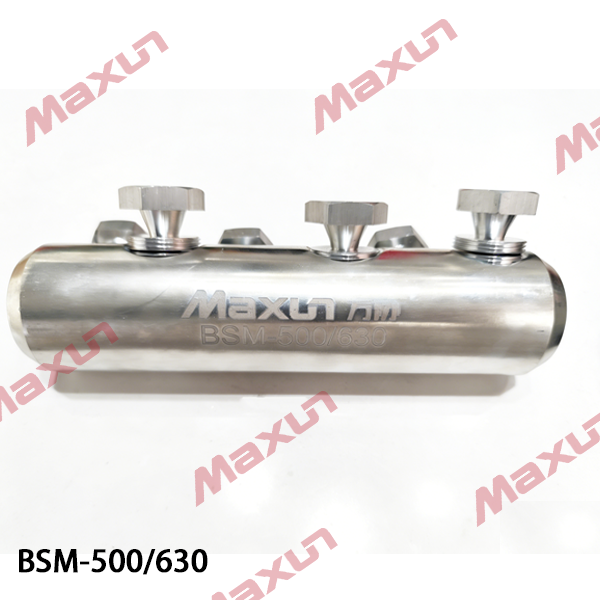

BSM 系列扭力接续管 - 第5张图

BSM 系列扭力接续管

用扭断螺丝的形式替代传统的压接

全国服务热线:
15858513191

产品介绍

Product introduction

电器连接新概念

用扭断螺丝的形式替代传统的压接

测试标准

通过IEC61238-1 等级A 测试,具有良好的过渡和防短时电流冲击能力

组件

主 体:特殊铝合金材料,锻压工艺,表面镀锡处理,镀层> 7μm
力矩螺栓:数控车床加工而成,精密度更高
中间挡片:产品分堵油型和不堵油型,只有堵油型才带挡片
压 条:从BSM-500/630 开始接续管不带压条

结构特点

▪ 应用范围广:适用于10mm²~1000mm²的导线,可与几乎所有类型导线和材料一起适用;
▪ 预构造设计:完美切合高达42KV 的重压电缆附件;
▪ 电气连接性能可靠:用整定扭力螺丝将导体压入接线管的内螺栓中;
▪ 安装方便:紧凑型设计,易于用标准套筒扳手进行安装;

选型表

Instructions for ordering

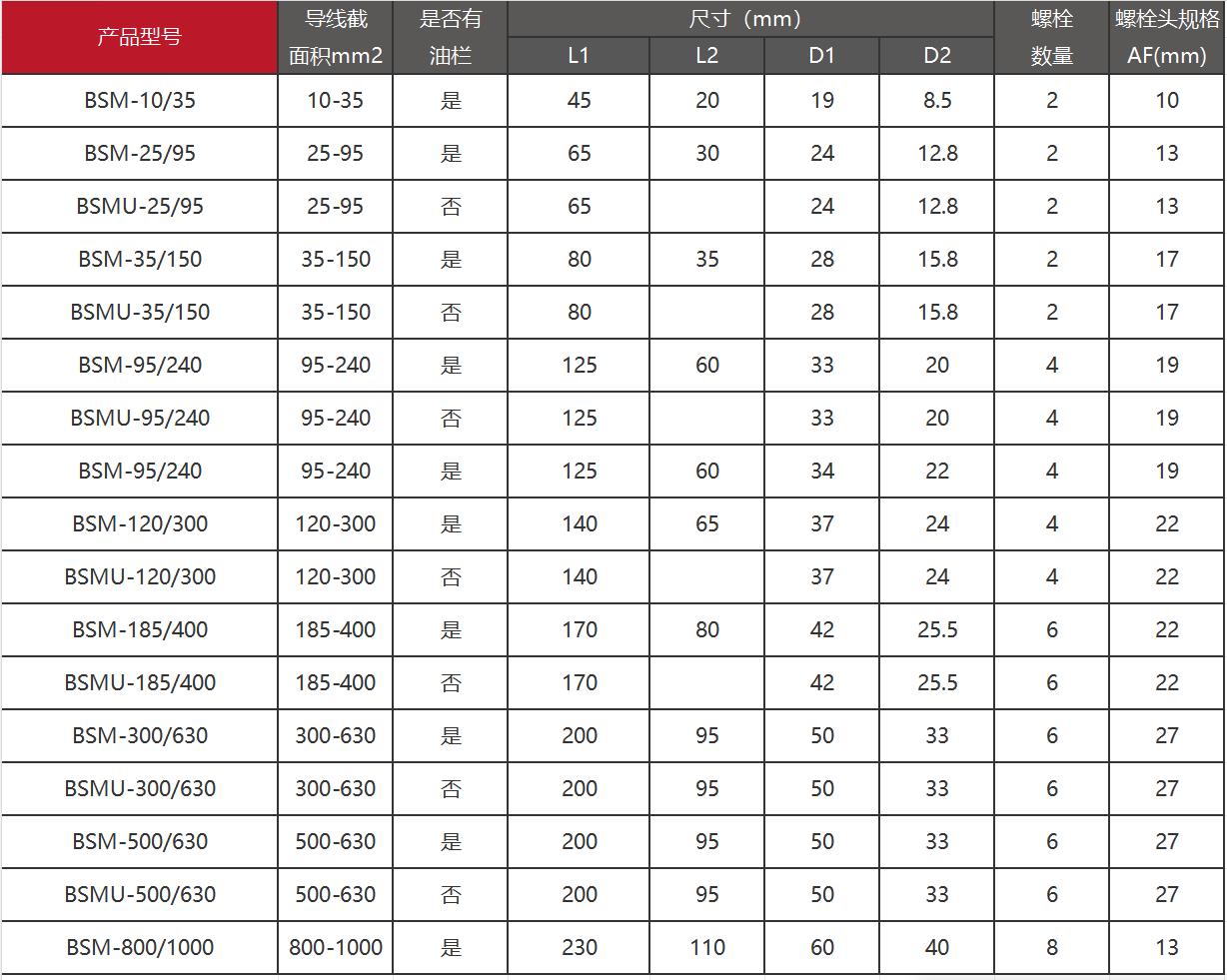

扭力接续选型表



产品型号 导线截
面积mm²
是否有
油栏
尺寸(mm) 螺栓
数量
螺栓头规格
AF(mm)
L1 D2 D1 D2

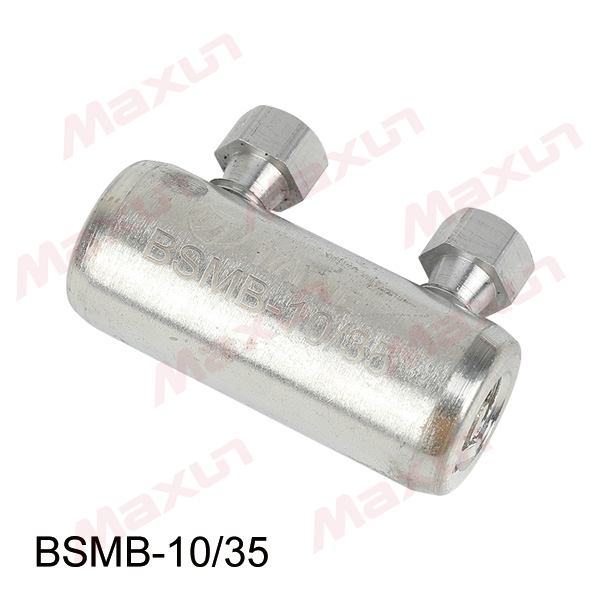

BSM-10/35 10-35 45 20 19 8.5 2 10

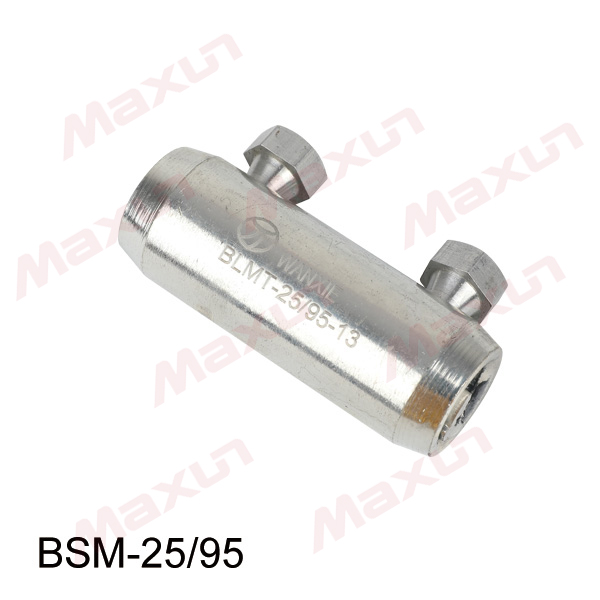

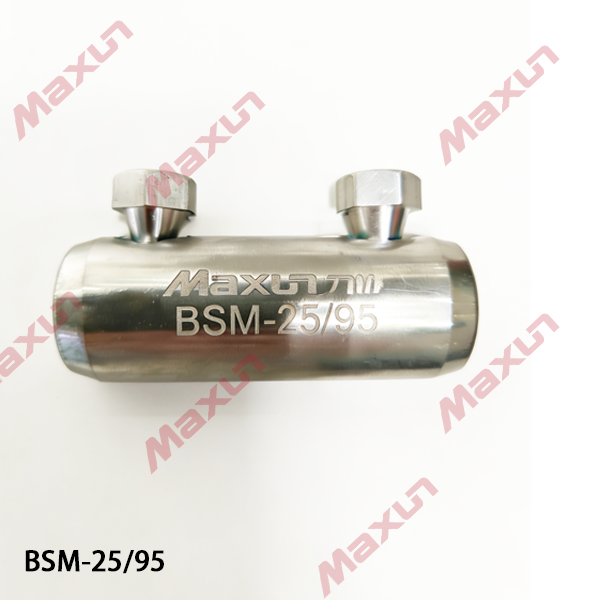

BSM-25/95 25-95 65 30 24 12.8 2 13
BSMU-25/95 25-95 65   24 12.8 2 13
BSM-35/150 35-150 80 35 28 15.8 2 17
BSMU-35/150 35-150 80   28 15.8 2 17

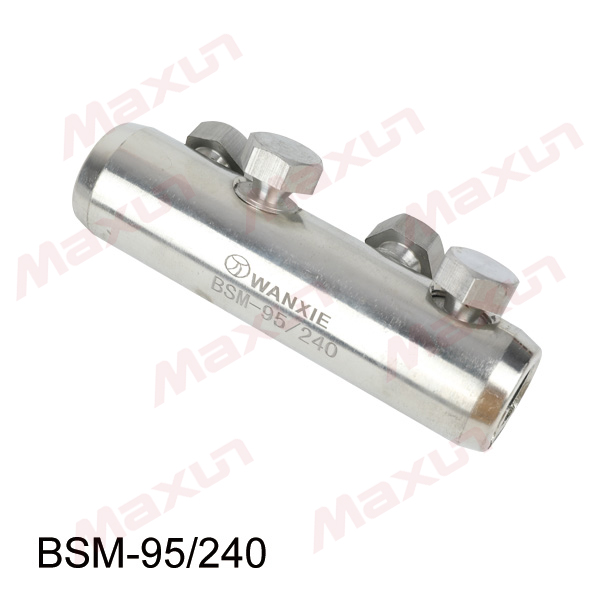

BSM-95/240 95-240 125 60 33 20 4 19
BSMU-95/240 95-240 125   33 20 4 19
BSM-95/240-34 95-240 125 60 34 22 4 19

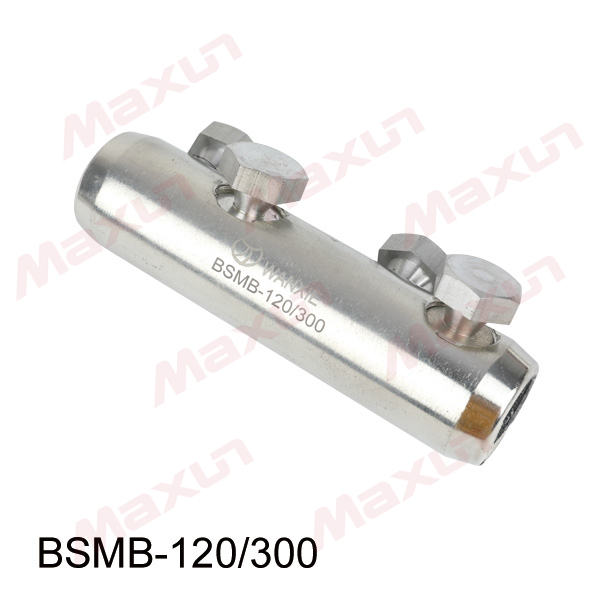

BSM-120/300 120-300 140 65 37 24 4 22
BSMU-120/300 120-300 140   37 24 4 22

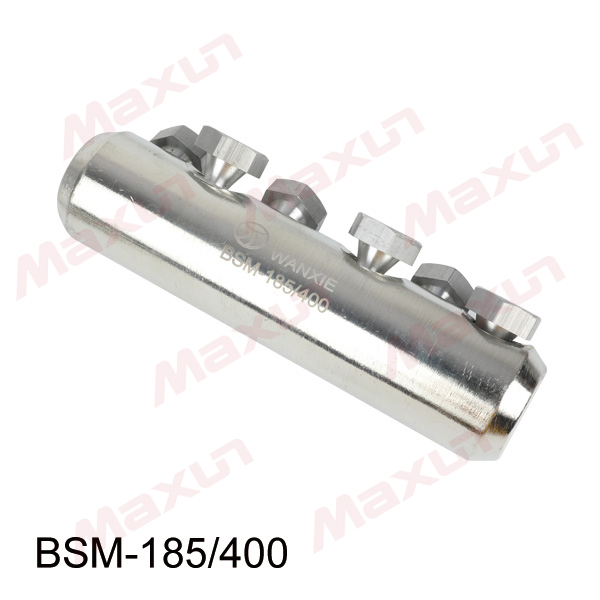

BSM-185/400 185-400 170 80 42 25.5 6 22
BSMU-185/400 185-400 170   42 25.5 6 22
BSM-500/630 500-630 200 95 50 33 6 27
BSMU-500/630 500-630 200 95 50 33 6 27

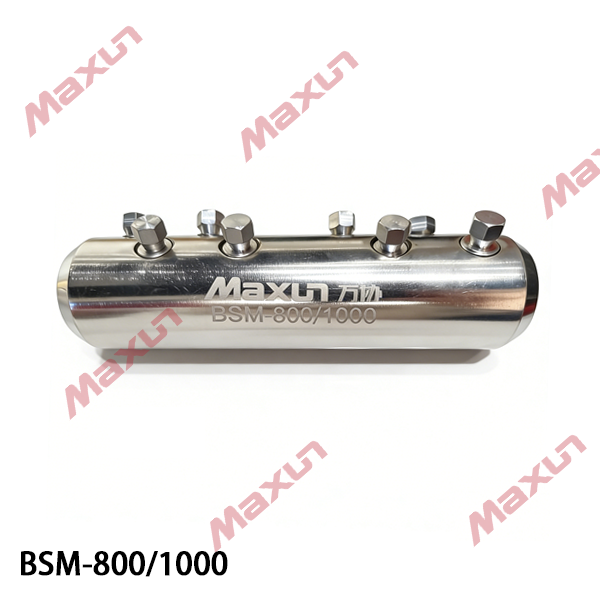

BSM-800 800 270 130 56 36 8 27

异径接续管选型表



产品型号 导线截面积mm²
是否有
油栏
尺寸(mm) 螺栓 数量 螺栓头规格 AF(mm)
主线 支线 L1 D1 D2 D3 D4 主线 支线 主线 支线
BSMB 25/95-95/240 95-240 25-95 125 24 33 33 20 2 1 19 13
BSMB 95/240-185/400 185-400 95-240 170 33 42 42 25.5 3 2 22 19
BSMB 185/400-500 500 185-400 190 42 25.5 46 30 3 3 27 22
BSMB 185/400-630 630 185-400 200 42 50 50 33 3 3 27 22
BSMB 500-800 800 500 180 46 56 56 36 4 3 13 13
BSMB 630-800 800 630 180 50 56 56 36 4 3 13 13
BSMB 630-1000 1000 630 180 50 60 60 40 4 3 13 13
BSMB 800-1000 1000 800 180 56 60 60 40 4 3 13 13
BSMB 95/240-34-120/300 120-300 95-240 140 34 22 37 24 2 2 22 19
BSMB 95/240-34-500 500 95-240 160 34 22 46 30 3 2 19 13

如何正确裁剪电缆

安装接续管时,请务必将导线完全插入管孔内:电缆绝缘和接续管之间不留空隙
