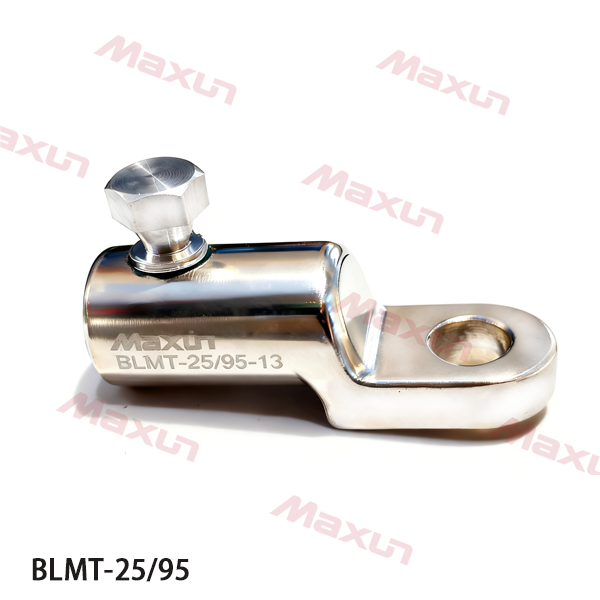

BLMT 系列扭力端子

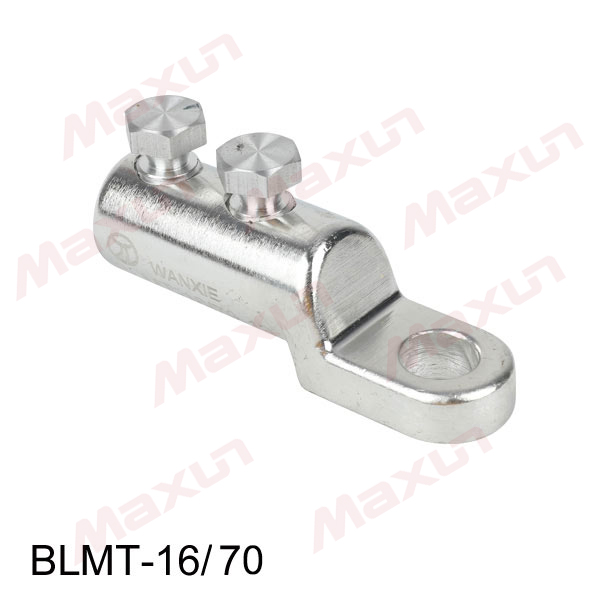

BLMT 系列扭力端子 - 第1张图
BLMT 系列扭力端子 - 第2张图

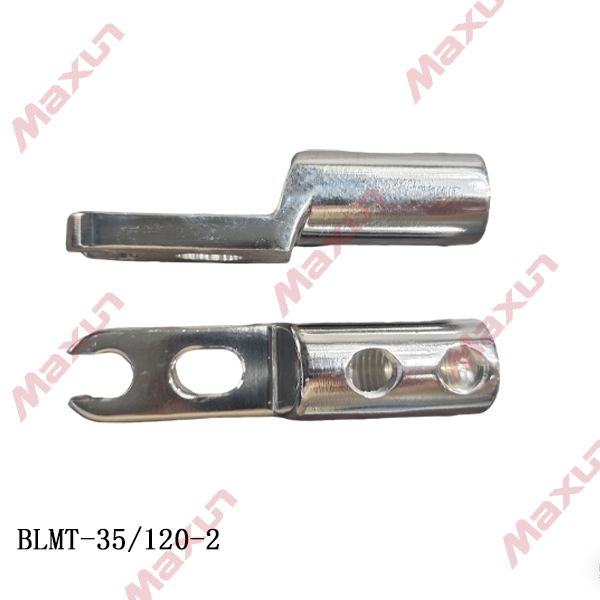

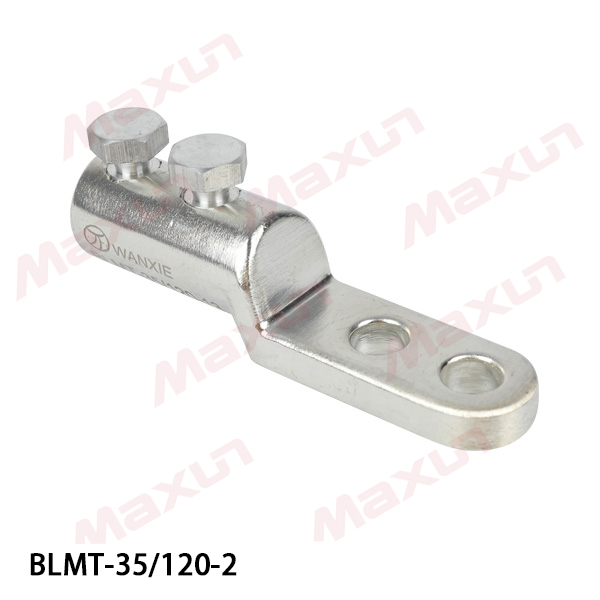

BLMT 系列扭力端子 - 第3张图

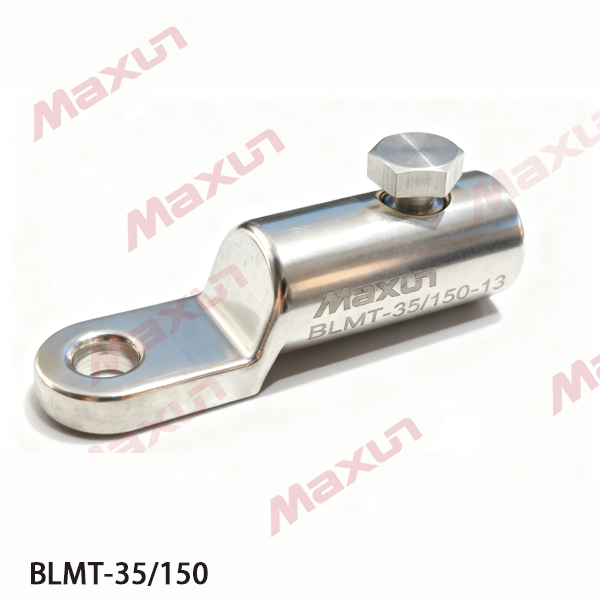

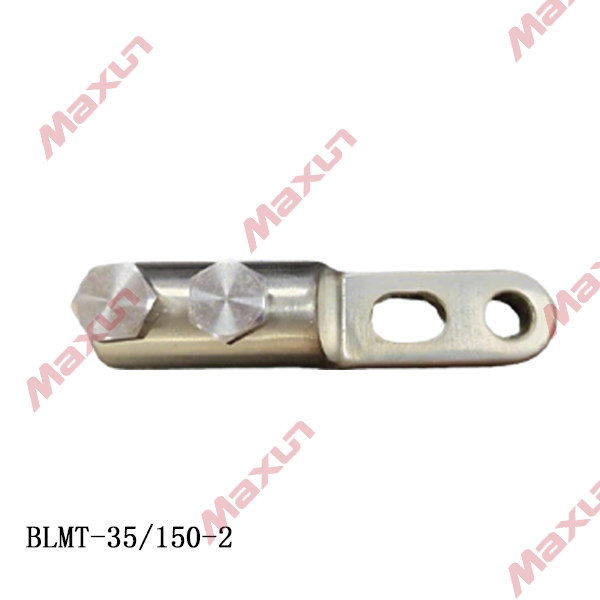

BLMT 系列扭力端子 - 第4张图

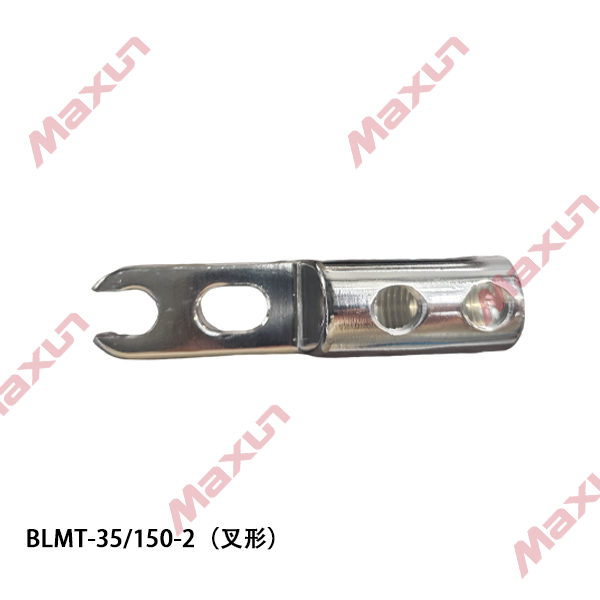

BLMT 系列扭力端子 - 第5张图

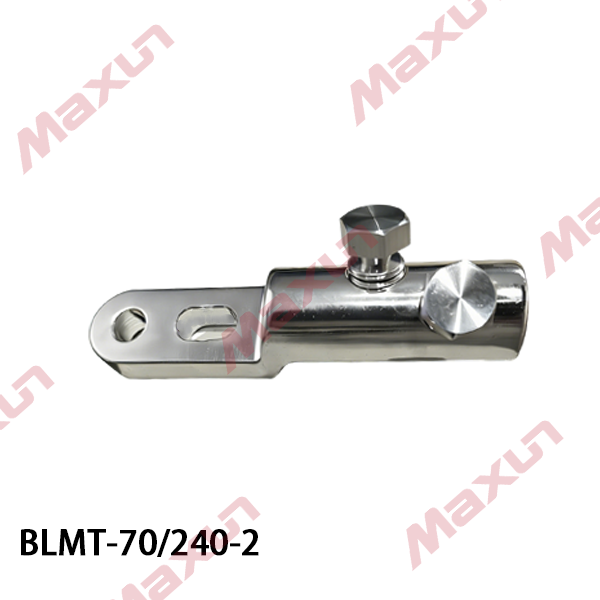

BLMT 系列扭力端子 - 第6张图

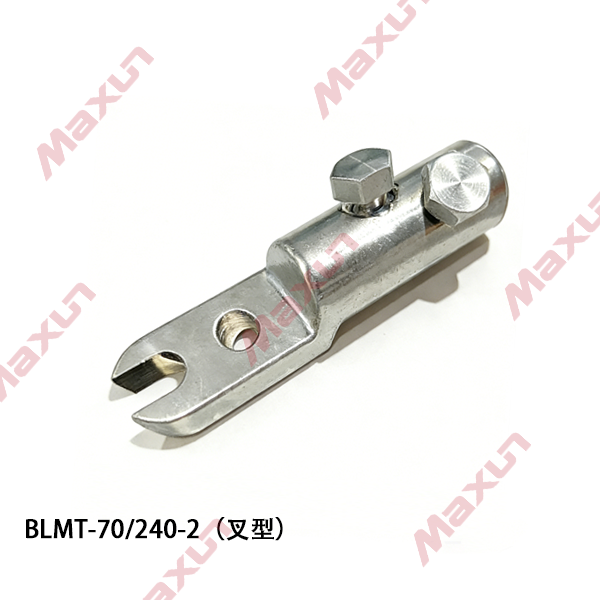

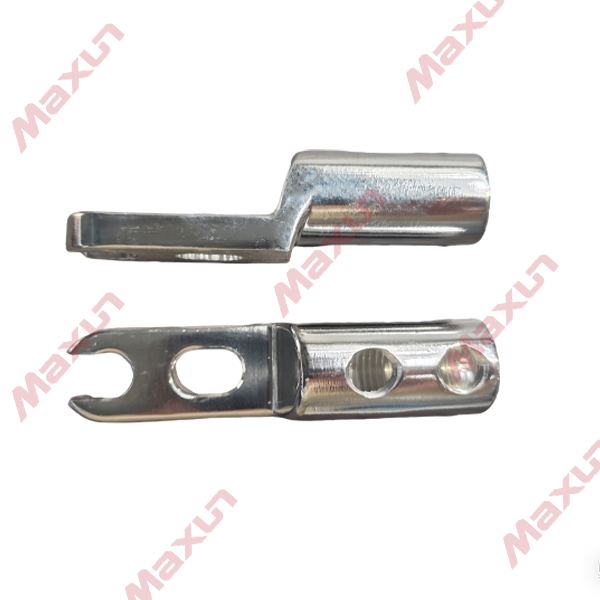

BLMT 系列扭力端子 - 第7张图

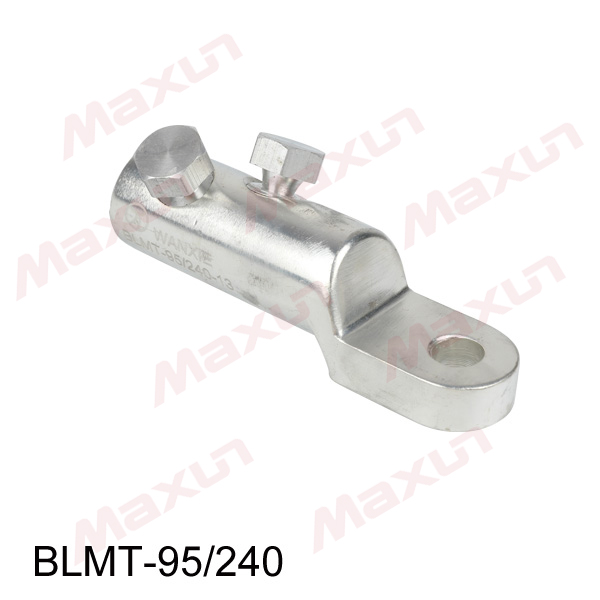

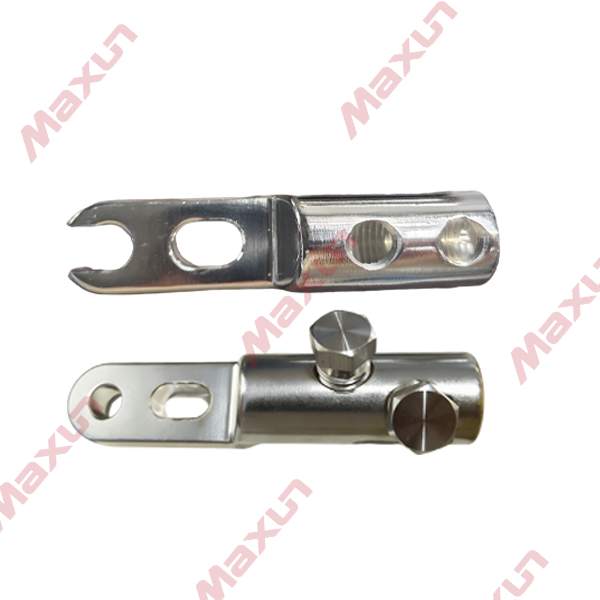

BLMT 系列扭力端子 - 第8张图

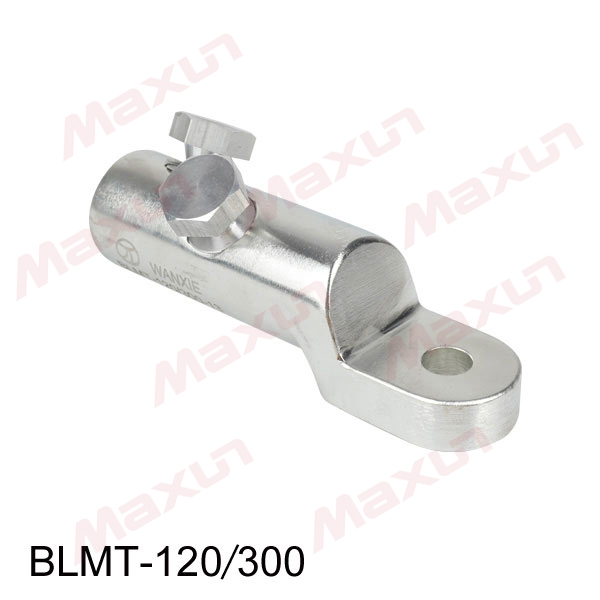

BLMT 系列扭力端子 - 第9张图

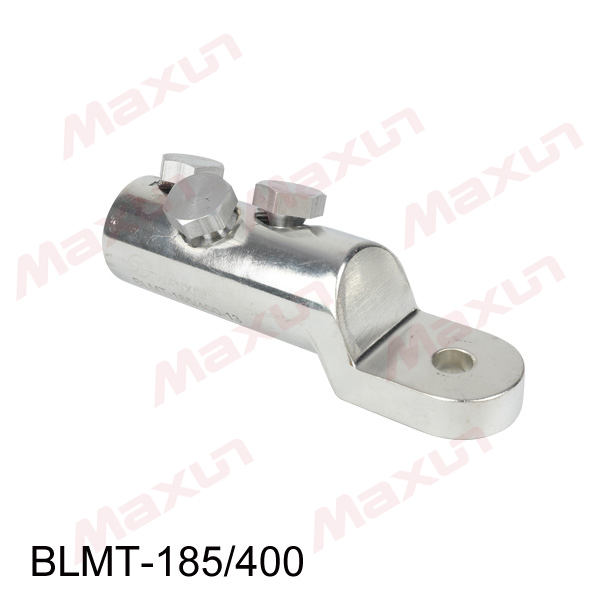

BLMT 系列扭力端子 - 第10张图

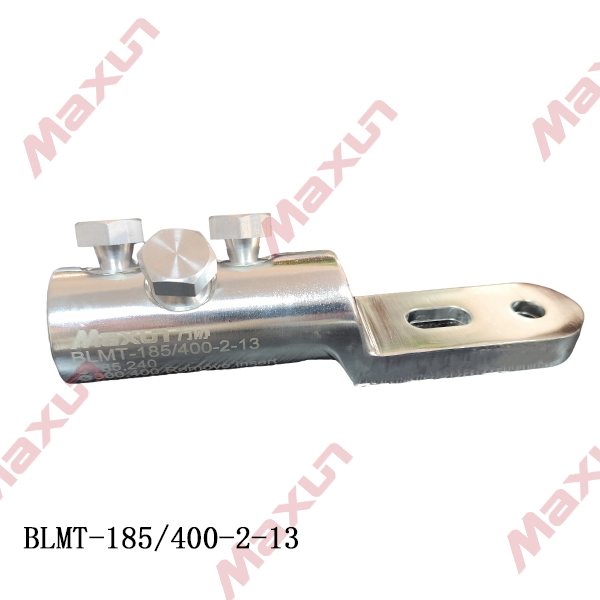

BLMT 系列扭力端子 - 第11张图

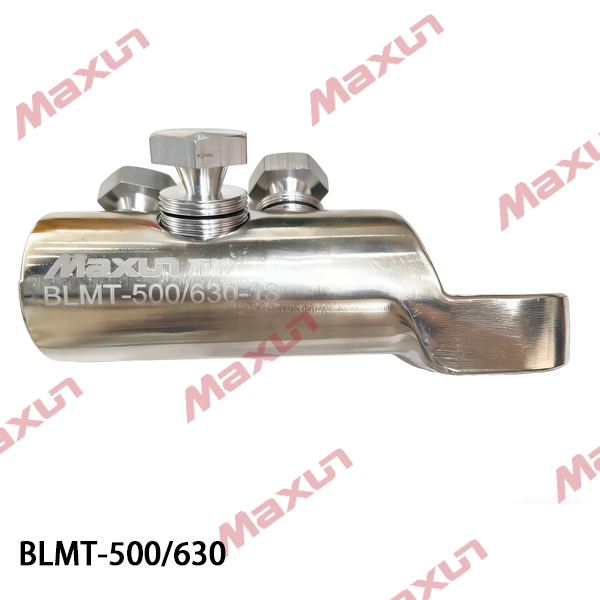

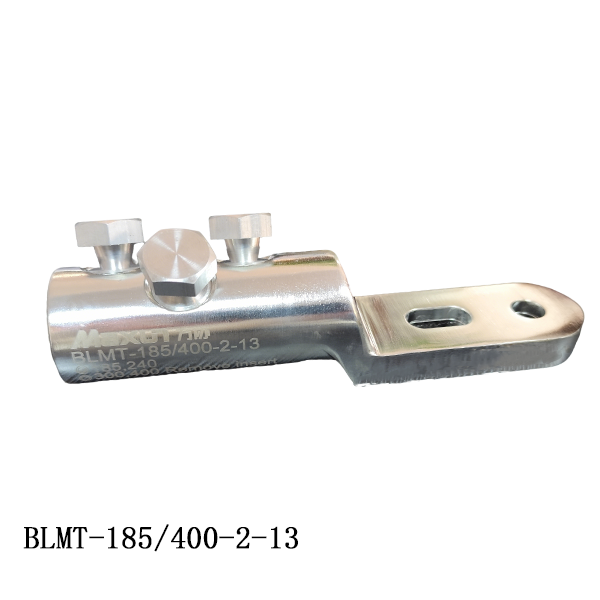

BLMT 系列扭力端子

扭力端子专门设计用于处理导线与设备之间的连接。
独特的剪切螺栓机构提供一致和可靠的止点。与传统的卷边挂钩相比,具有超快速和超高效性,并确保了一致的预定剪切力矩和压缩力。
扭力端子由镀锡铝合金构成,并具有内槽形壁面。
显著的特点是能节省劳动力,增强了电气和机械性能。
▪ 材料:镀锡铝合金
▪ 工作温度:-55℃ to155℃     -67 ℉ to 311 ℉
▪ 标准:GB/T 2314  IEC 61238-1

全国服务热线:
15858513191

产品介绍

Product introduction

概述

扭力端子专门设计用于处理导线与设备之间的连接。独特的剪切螺栓机构提供一致和可靠的止点。与传统的卷边挂钩相比,具有超快速和超高效性,并确保了一致的预定剪切力矩和压缩力。扭力端子由镀锡铝合金构成,并具有内槽形壁面。显著的特点是能节省劳动力,增强了电气和机械性能。
▪ 材料:镀锡铝合金
▪ 工作温度:-55℃ to155℃     -67 ℉ to 311 ℉
▪ 标准:GB/T 2314  IEC 61238-1

特性和优势

▪ 应用范围广
▪ 紧凑型设计
▪ 几乎可以与各种类型的导体和材料配合使用
▪ 定力矩剪切头螺母保障良好的电气接触性能
▪ 可以利用标准套筒扳手方便的安装
▪ 采用预先工程设计,以便完美安装在高达42kV 的中压电缆上
▪ 良好的过流和防短时电流冲击能力

概况综述

端子本体均采用一种高张力的镀锡铝合金制造。端子适合于户外和室内应用情况,并且可以提供不同的手掌孔径尺寸规格。


接触力距螺栓

采用特殊的铝合金制造,这些接触螺栓为六角头双剪切头螺栓。这些螺栓均用高质量润滑剂进行处理,并且配备了一个专门的接触环。一旦螺栓头被剪切断则无法取出这些接触螺栓。


插件

专用插件,放入或取出可调节适用导体的范围。这些插件均具有纵向条纹以及一个定位槽。

机械接线片与接头的特性和优势 功能
应用范围广,通用性强 例如三种规格就可以覆盖25mm2 至400mm2 导体,
并且几乎可以与每种类别的导体与材料配合使用。
本体采用高张力镀锡铝合金制造
螺栓采用特殊铝合金制造
良好的接触特性,可以在铜导体与铝导体之间实现连接。
紧凑型设计 只需要较小的安装空间,特别适合于大型规格的应用情况。
本体内管状螺旋设计以提高接触性能 优异的电气性能。
导体氧化层被分裂。
定心孔与插片 插片调节一个尺寸的接管或端子适用更多型号的导线。
插片帮助导体更好的居中,拧紧螺栓时不会让导线变形。
导体绝缘层与接头表面之间的高度距离被降低。
定力矩剪切头螺母 无需使用特殊工具。
剪切头会在设定的扭力断开,以确保可靠安装。
高张力强度。
经过润滑的螺母 降低摩擦。
将扭矩有效的转换为接触力。
安装完成接管不会伸长 易于设计相关附件。
机械端子的专门特性
长柄 具有超长长度可以作为防潮层
横向密封适 适合于室内以及户外应用

安装

▪ 不需要专门工具安装,只需要一个套筒扳手就可以安装;
▪ 每种类型都采用相同的缩减长度,包括提供插片;
▪ 分级定力矩剪刀头螺母设计,以便确保可靠和牢固的接触;
▪ 每个接头或电缆接线片都具有单独的安装指令;
▪ 我们建议使用一种支持工具(请参阅附件)以防止导体弯曲。

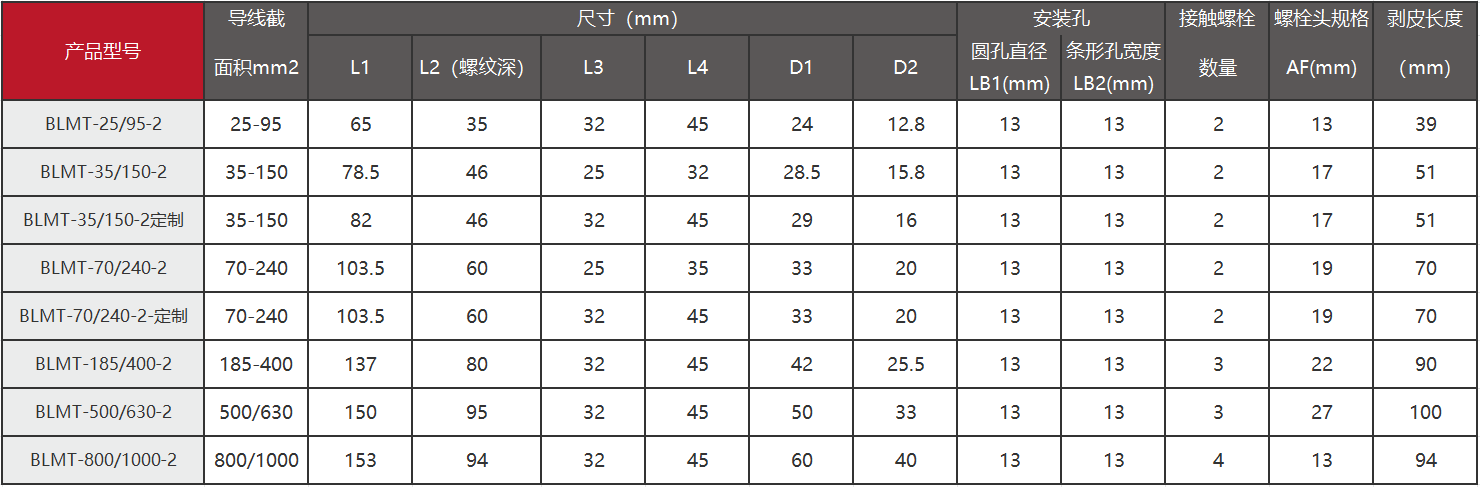

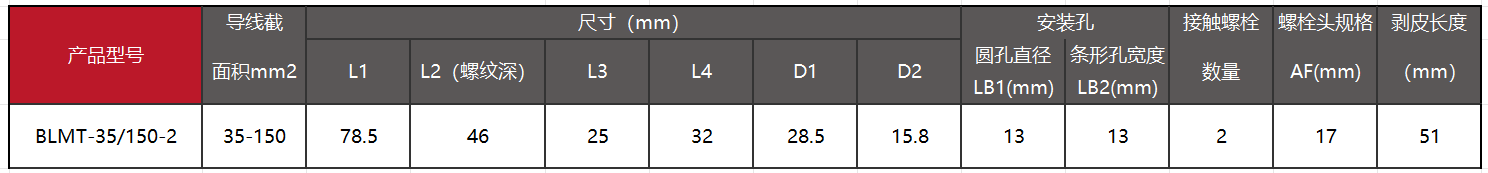

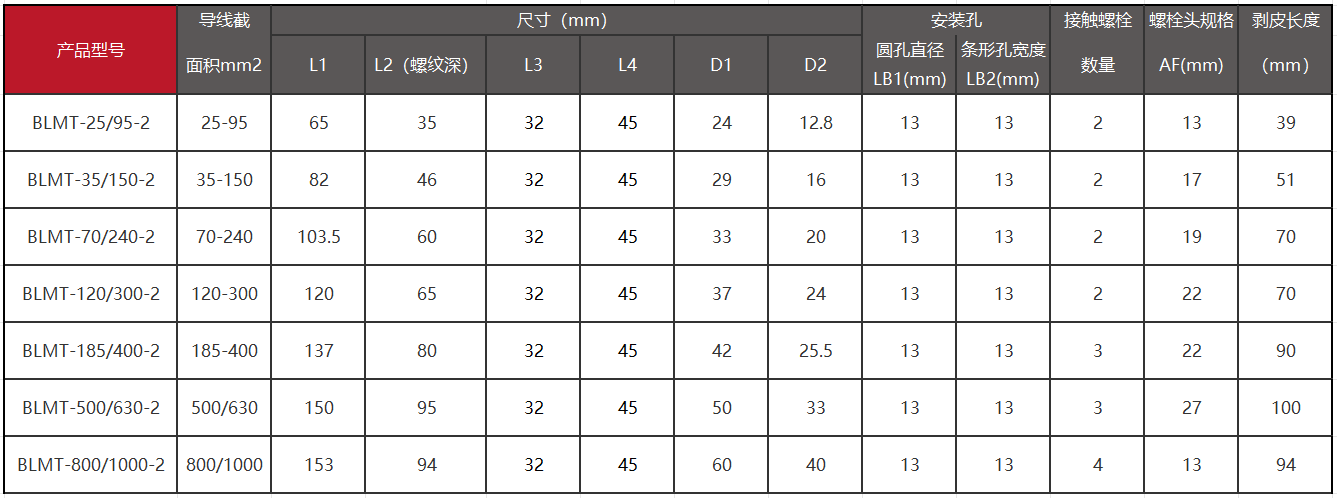

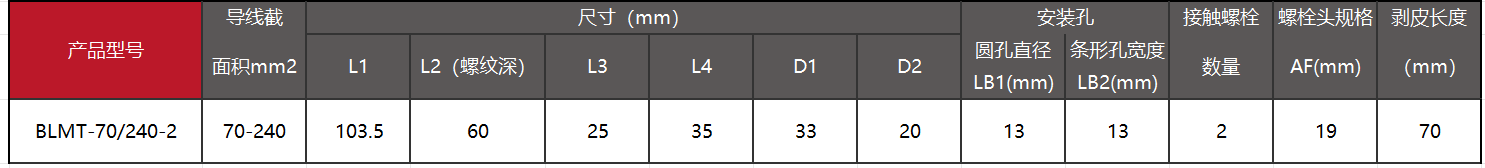

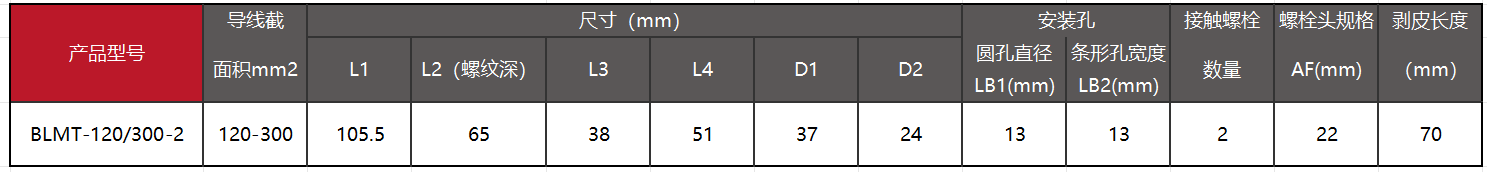

选型表

Instructions for ordering

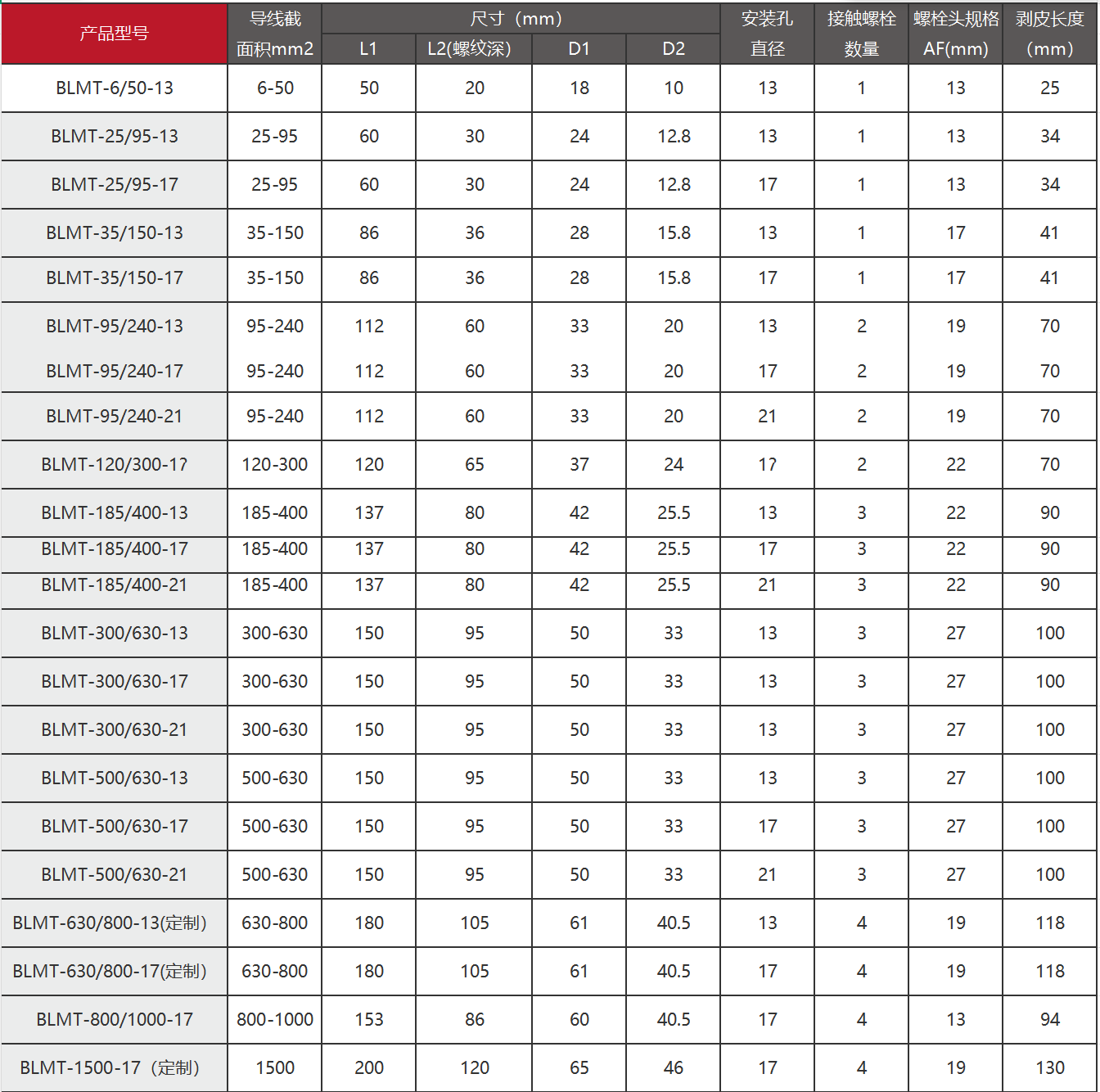

选型表



产品型号 导线截
面积mm²
尺寸(mm) 安装孔
直径
接触螺栓
数量
螺栓头规格
AF(mm)
剥皮长度
(mm)

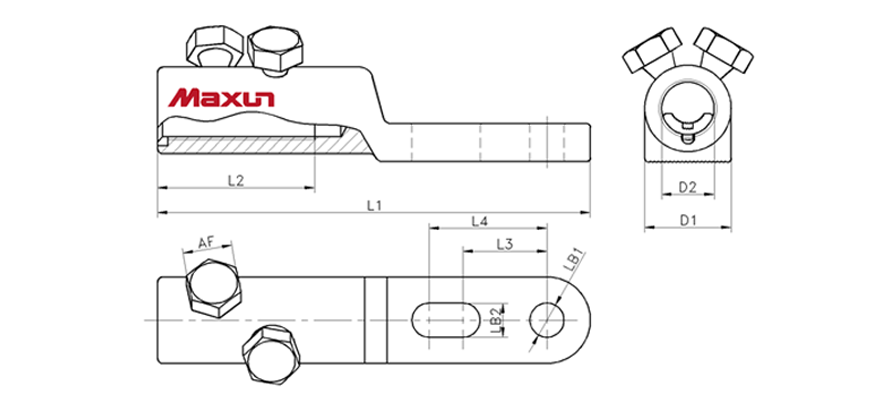

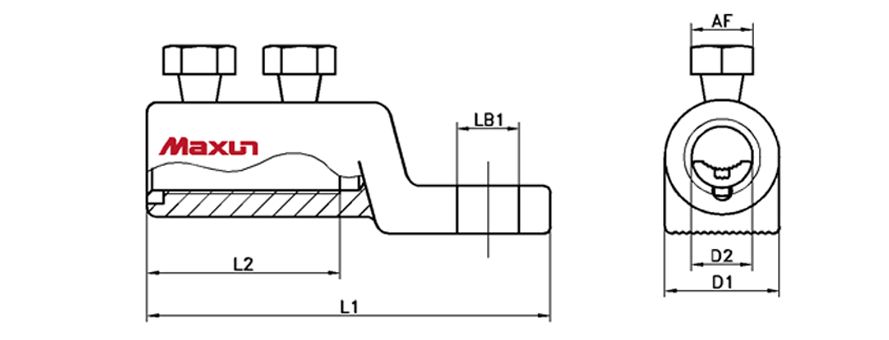

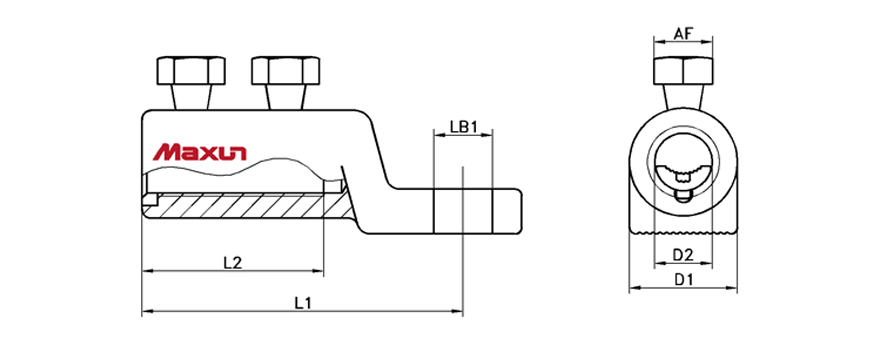

L1 L2 D1 D2
BLMT-25/95-13 25-95 60 30 24 12.8 13 1 13 36
BLMT-25/95-17 25-95 60 30 24 12.8 17 1 13 36
BLMT-35/150-13 35-150 86 36 28 15.8 13 1 17 43
BLMT-35/150-17 35-150 86 36 28 15.8 17 1 17 43
BLMT-95/240-13 95-240 112 60 33 20 13 2 19 72
BLMT-95/240-17 95-240 112 60 33 20 17 2 19 72
BLMT-95/240-21 95-240 112 60 33 20 21 2 19 72
BLMT-120/300-13 120-300 120 65 37 24 13 2 22 72
BLMT-120/300-17 120-300 120 65 37 24 17 2 22 72
BLMT-185/400-13 185-400 137 80 42 25.5 13 3 22 92
BLMT-185/400-17 185-400 137 80 42 25.5 17 3 22 92
BLMT-185/400-21 185-400 137 80 42 25.5 21 3 22 92
BLMT-500/630-13 500-630 150 95 50 33 13 3 27 102
BLMT-500/630-17 500-630 150 95 50 33 17 3 27 102
BLMT-500/630-21 500-630 150 95 50 33 21 3 27 102
BLMT-800-13(定制) 630-800 180 105 61 40.5 13 4 19 120
BLMT-800-17(定制) 630-800 180 105 61 40.5 17 4 19 120

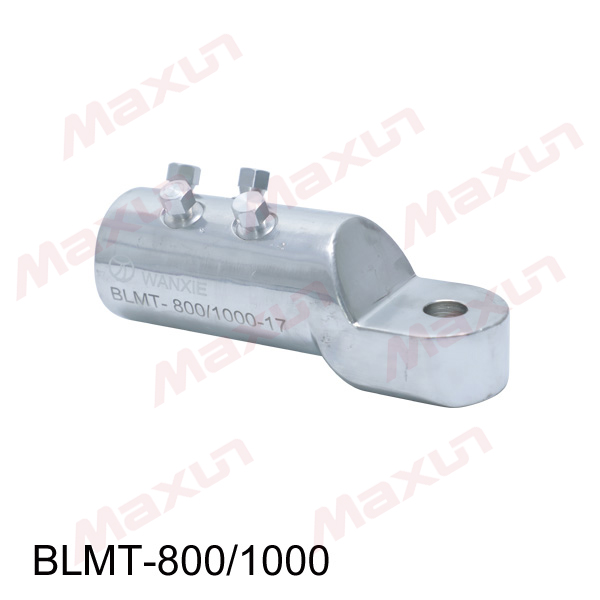

BLMT-800/1000-17 800-1000 153 86 60 40.5 17 4 13 96

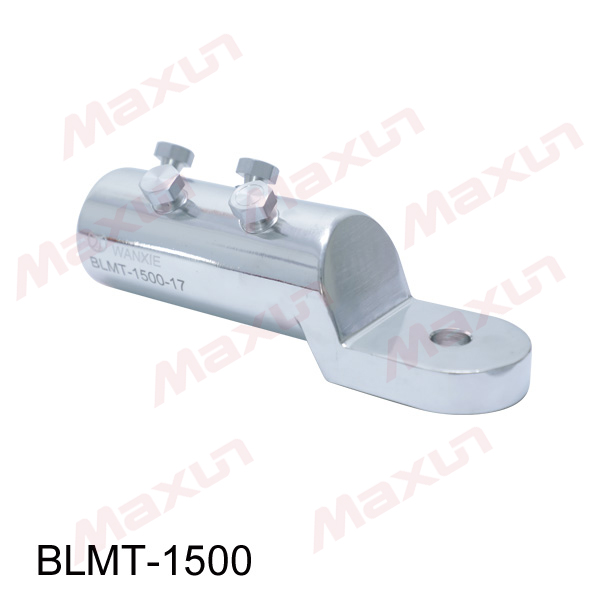

BLMT-1500-17(定制) 1500 200 120 65 46 17 4 19 132

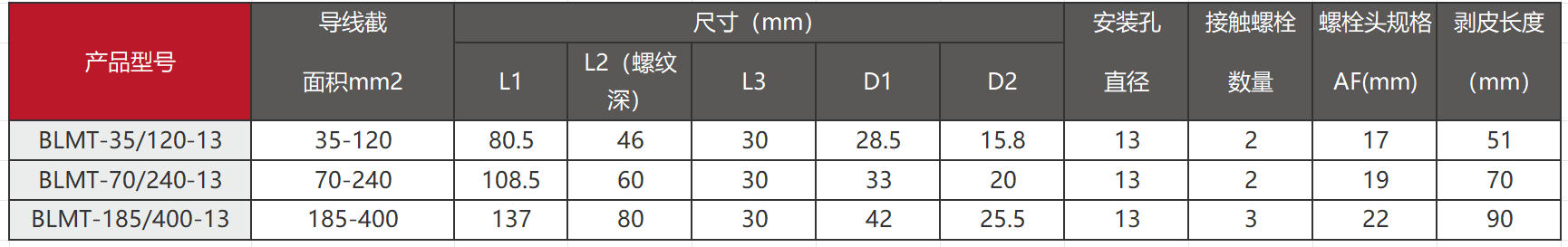

扭力端子(贵州型)选型表



产品型号 导线截
面积mm²
尺寸(mm) 安装孔
直径
接触螺栓
数量
螺栓头规格
AF(mm)
剥皮长度
(mm)

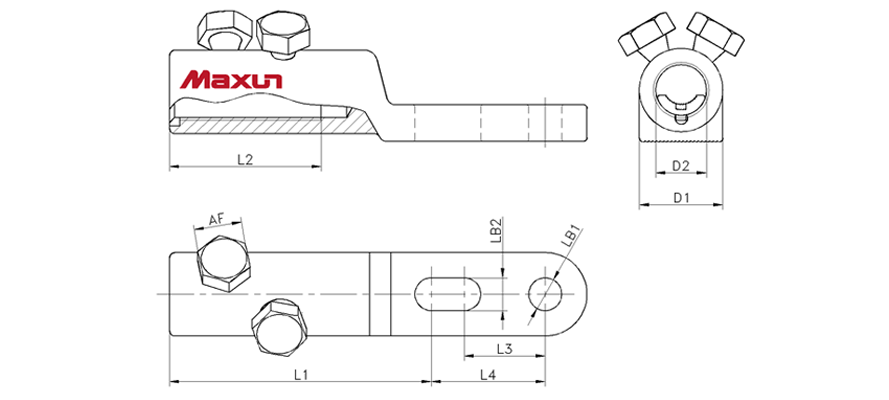

L1 L2 L3 D1 D2

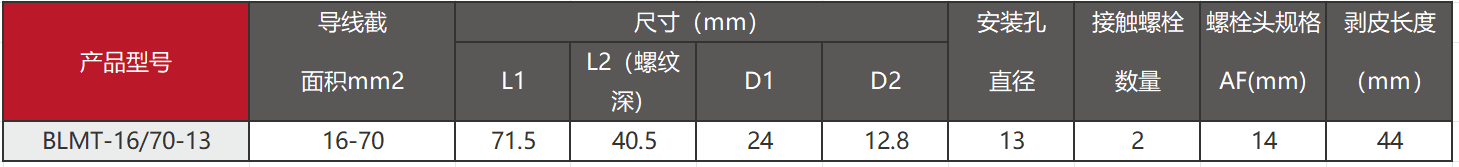

BLMT-16/70-13 16-70 71.5 44 - 24 12.8 13 2 14 46
BLMT-35/120-13 35-120 80.5 51 30 28.5 15.8 13 2 17 53
BLMT-70/240-13 70-240 108.5 70 30 33 20 13 2 19 72
BLMT-185/400-13 185-400 137 90 30 42 25.5 13 3 22 92

扭力端子( BLMC)



产品型号 导线截
面积mm²
螺栓数量 螺栓头尺寸
(mm)
板孔尺寸
(mm)
长度
(mm)
内径
(mm)
外径
(mm)
AF LB L1 L2 D2 D1
BLMC-25/95 25-95 1 13 16.3 77.5 30 12.8 29
BLMC-95/240 95-240 2 13 16.3 107.5 60 20 34.5
BLMC-120/300 120-300 2 13 16.3 112.5 65 24 38
BLMC-185/400 185-400 3 13 16.3 155 100 25.5 50
BLMC-500/630 500-630 3 27 16.3 155 100 25.5 50

所需工具:
▪ 具有正确A/F 尺寸的六角形插座
▪ 棘轮扳手 或电动冲击扳手
▪ 强力推荐使用夹具在剪切过程中为剪切螺栓提供支撑,并防止导体弯曲

安装指导


▪ 根据选型表为电缆选择适合规格的端子。检查并验证电缆和端子上标注的导线尺寸是否相同。拧松剪力螺栓,直到内筒内有足够的电缆插入空间。

▪ 导线的剪切端部均匀。根据推荐表推荐的剥皮长度对导线的外皮进行切割,并避免切到导线。

▪ 小心地将导线插入扭力端子直到底部。

▪ 用手拧动剪切螺栓,将导线临时固定到端子上。剪切螺栓的拧紧顺序应为从筒侧到手掌侧①→②→③

▪ 使用手动棘轮扳手或电动扳手拧紧螺栓,按①②③顺序各分三次施力,第一次预警阶段,按①②③顺序各施加扭力约15N.m,第二次再次按①②③顺序各施加扭力约30N.m,第三档次①②③顺序直到螺栓头被剪断。重复剪切过程,直到剪断所有螺栓。剪切顺序也必须从桶侧到手掌侧(按编号)。确保在剪切过程中牢固固定端子。
使用电动冲击扳手时,要确保有足够的扭矩,电池处于高档位。检查剪切结果并清除残留的润滑脂。

附件

支持工具
产品参考编号 介绍
WX 1000-019 机械接头与连接片支持工具
握把长度:205mm
直径范围从16 到60mm
无线电动工具
产品参考编号 介绍
WX 1000-023 剪切螺栓、接头以及连接片安装工具


典型案例
