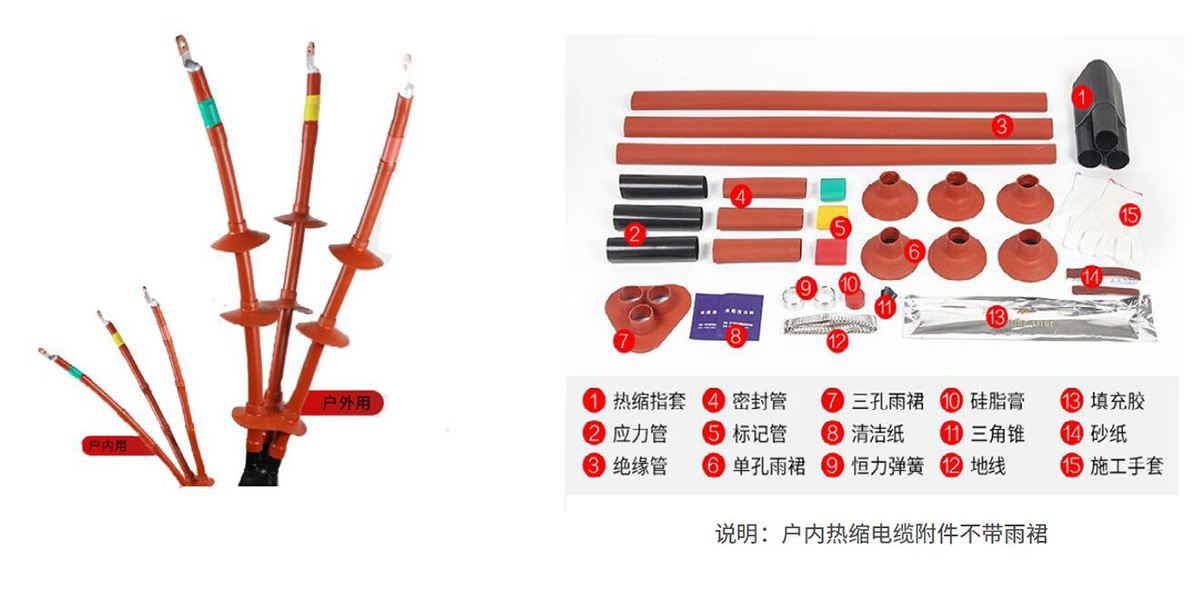

8.7/15KV 热缩电缆附件
8.7/15KV 热缩电缆附件 - 第1张图
8.7/15KV 热缩电缆附件 - 第2张图

8.7/15KV 热缩电缆附件

热缩型中压产品广泛应用于6 ~ 35KV 交联电缆终端和中间连接的连续绝缘处理。具有体积小、重量轻、运行可靠、安装方便等特点。
可根据用户需求进行多芯电缆、双底线结构或特殊要求的产品设计。

全国服务热线:
15858513191

产品介绍

Product introduction

概述

热缩型中压产品广泛应用于6 ~ 35KV 交联电缆终端和中间连接的连续绝缘处理。具有体积小、重量轻、运行可靠、安装方便等特点。
可根据用户需求进行多芯电缆、双底线结构或特殊要求的产品设计。

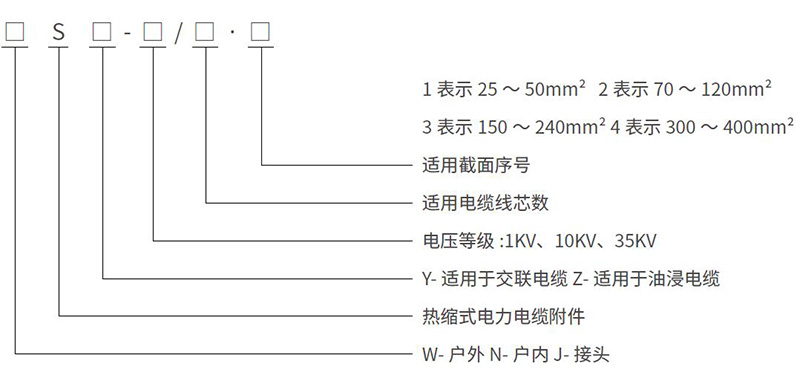

型号及含义


示例
1.WSY-10/3.2 表示10KV 户外热缩终端,适用于截面70 ~ 120mm² 的三芯电缆;
2.JSY-10/1.1 表示10KV 热缩中间,适用于截面25 ~ 50mm² 的单芯电缆。

产品电性能指标

实验项目 实验标准 试验结果 结论
工频耐压1min 45KV 干态( 户内终端、中间连接)
45KV 湿态( 户外终端) 不击穿、不闪烁
未击穿、未闪络 通过
局部放电 13KV, ≤ 20PC 13KV, ≤ 20PC 通过
恒压负荷循环 导体温度90℃,加热5h,冷却3h
三个周期不击穿、不闪络
未击穿、未闪络 通过
雷电冲击1.2/50US 105KV 正负极性各10 次
不击穿、不闪络
未击穿、未闪络 通过
直流耐压负极性15min 52KV,15min 不击穿、不闪络 未击穿、未闪络 通过
工频耐压4h 35KV,4h 不击穿、不闪络 未击穿、未闪络 通过

选型表

Instructions for ordering

10KV 热缩电缆附件规格型号

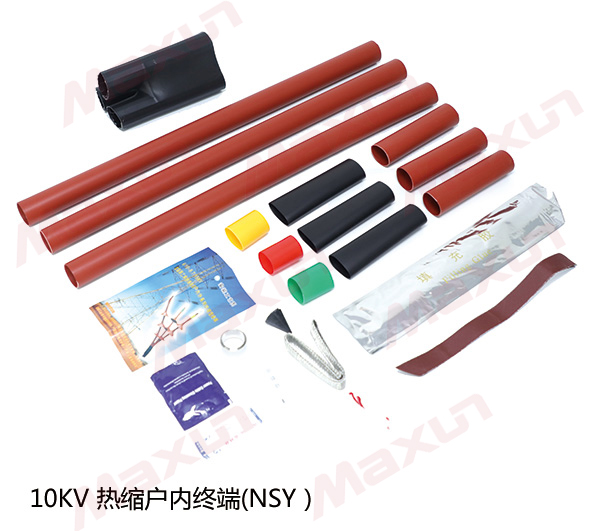

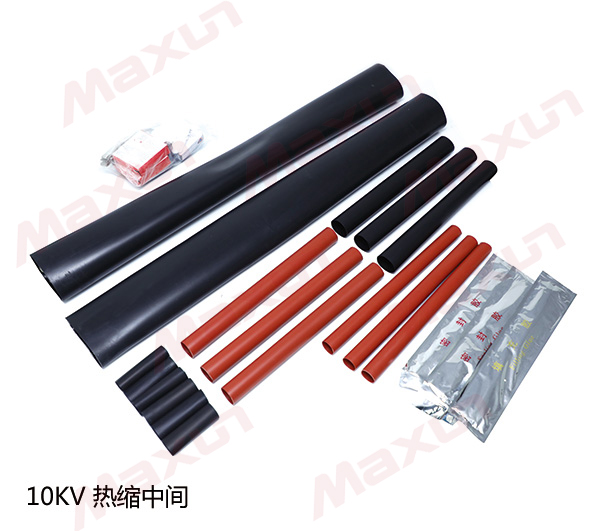

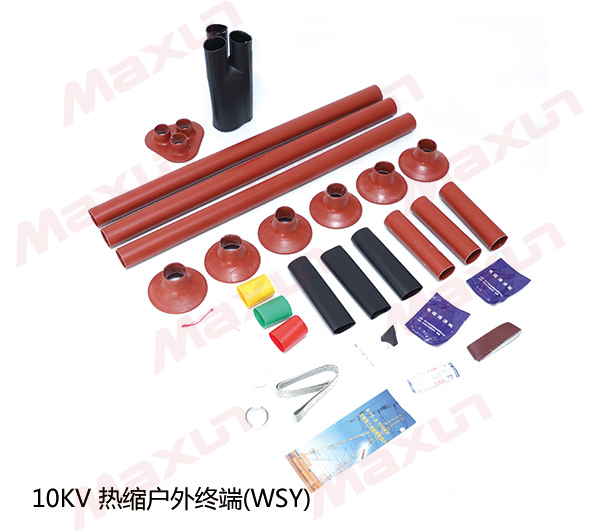

使用导线截 户外热缩终端 户内热缩终端 热缩中间接头
序号 截面(mm) 单芯 三芯 单芯 三芯 单芯 三芯
1 25 ~ 50 WSY-10/1.1 WSY-10/3.1 NSY-10/1.1 NSY-10/3.1 JSY-10/1.1 JSY-10/3.1
2 70 ~ 120 WSY-10/1.2 WSY-10/3.2 NSY-10/1.2 NSY-10/3.2 JSY-10/1.2 JSY-10/3.2
3 150 ~ 240 WSY-10/1.3 WSY-10/3.3 NSY-10/1.3 NSY-10/3.3 JSY-10/1..3 JSY-10/3.3
4 300 ~ 400 WSY-10/1.4 WSY-10/3.4 NSY-10/1.4 NSY-10/3.4 JSY-10/1..4 JSY-10/3.4

安装流程

安装前准备

▪ 安装场地无扬尘、保持干燥通风的环境
▪ 检查安装工具与终端配件是否齐全
▪ 核对电缆附件与电缆是否匹配

安装步骤
