8.7/15KV 冷缩电缆附件
8.7/15KV 冷缩电缆附件 - 第1张图
8.7/15KV 冷缩电缆附件 - 第2张图

8.7/15KV 冷缩电缆附件

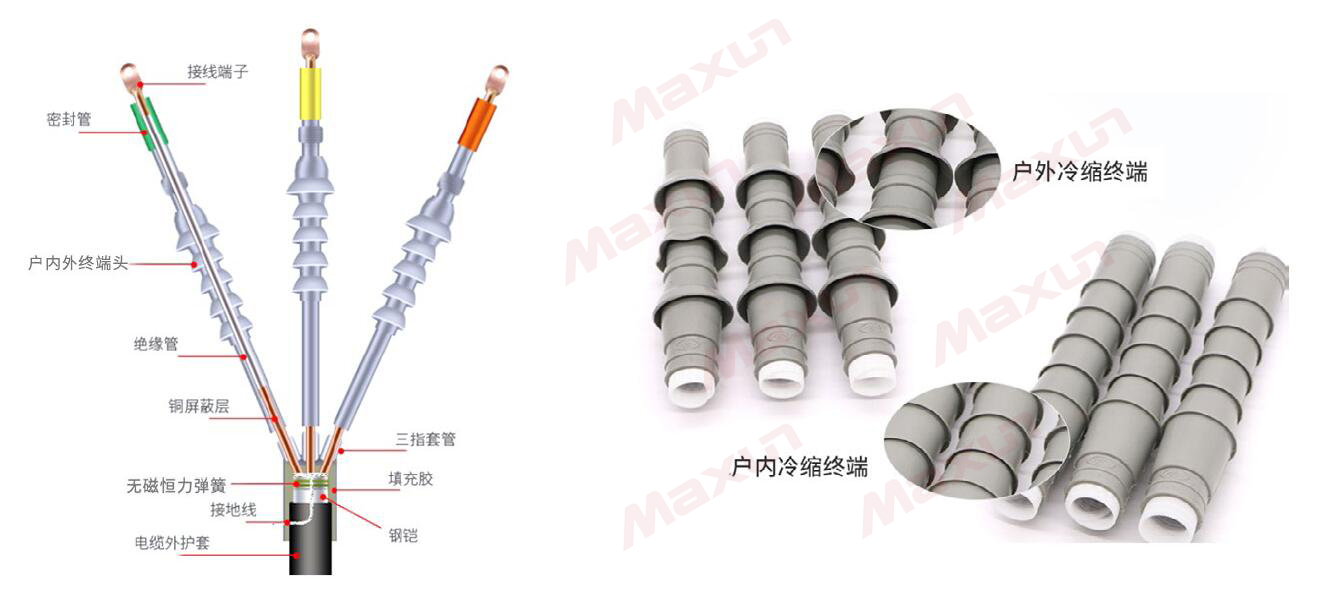

结构特点
▪ 一体式成型:一体式的浇筑成型,不留缝隙,保护电缆的安全;
▪ 防水效果好:终端头采三层防水工艺,与分支指套、绝缘管和密封管保证优良密封防潮性能;
▪ 收缩紧实:采用液态硅胶原料,收缩性高于固态原料;

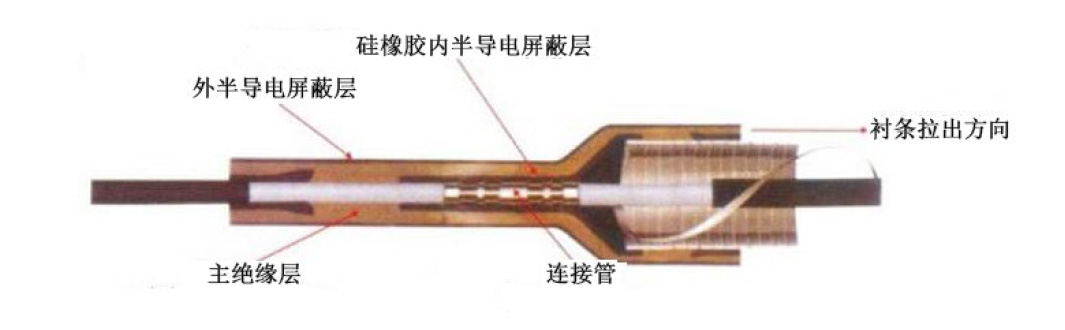

▪ 支撑条抽拉流畅: 柔韧性高,抽取轻松且不易卡断。

全国服务热线:
15858513191

产品介绍

Product introduction

结构特点

▪ 一体式成型:一体式的浇筑成型,不留缝隙,保护电缆的安全;
▪ 防水效果好:终端头采三层防水工艺,与分支指套、绝缘管和密封管保证优良密封防潮性能;
▪ 收缩紧实:采用液态硅胶原料,收缩性高于固态原料;
▪ 支撑条抽拉流畅: 柔韧性高,抽取轻松且不易卡断。

使用条件

系统额定电压 8.7/15KV
系统频率 50HZ
系统最高运行电压 12KV
环境温度 -20 ~ +40℃
海拔高度 ≤ 1000m
外绝缘污秽等级 IV 级
电缆附件型式 全冷缩型

电气性能要求

项目名称 性能参数
工频电压参考值 39KV,5min 未闪络,未击穿
局部放电参考值 15KV 时<1PC,15KV<1PC
复合循环参考值3 周期 在23KV,正负各10 次,未闪络,未击穿
击穿电压参考值 95KV, 正负各10 次,未闪络,未击穿
15min 工频 电压参考值 23KV,15min 未闪络,未击穿
盐雾参考值( 户外)
潮湿参考值( 户内)
在11KV,1000h 下,未闪络,
无电压和机械损伤

选型表

Instructions for ordering

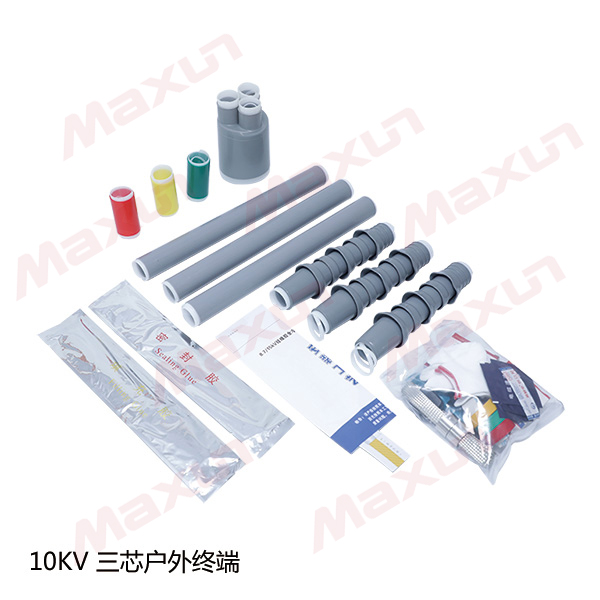

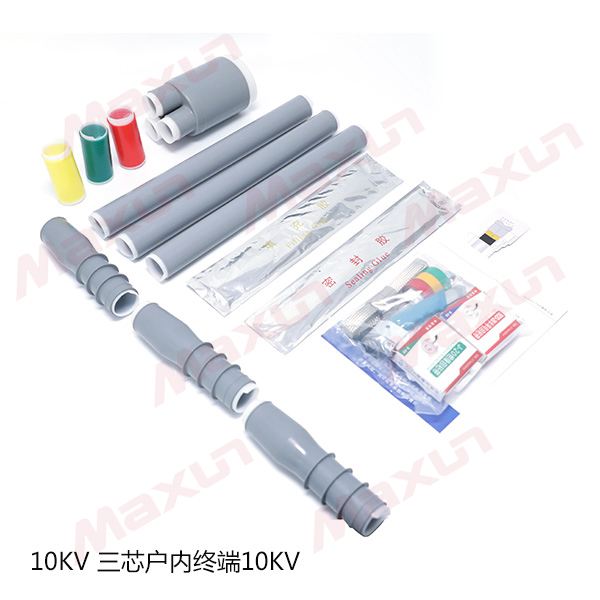

10KV 冷缩电缆附件规格型号

使用导线截 户外冷缩终端 户内冷缩终端 冷缩中间接头
序号 截面(mm²) 单芯 三芯 单芯 三芯 单芯 三芯
1 25 ~ 50 WLS-10/1.1 WLS-10/3.1 NLS-10/1.1 NLS-10/3.1 JLS-10/1.1 JLS-10/3.1
2 70 ~ 120 WLS-10/1.2 WLS-10/3.2 NLS-10/1.2 NLS-10/3.2 JLS-10/1.2 JLS-10/3.2
3 150 ~ 240 WLS-10/1.3 WLS-10/3.3 NLS-10/1.3 NLS-10/3.3 JLS-10/1..3 JLS-10/3.3
4 300 ~ 400 WLS-10/1.4 WLS-10/3.4 NLS-10/1.4 NLS-10/3.4 JLS-10/1..4 JLS-10/3.4

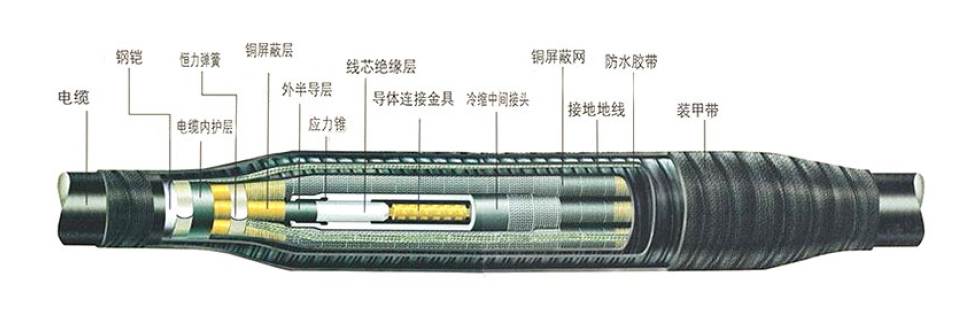

10KV 冷缩单芯中间连接

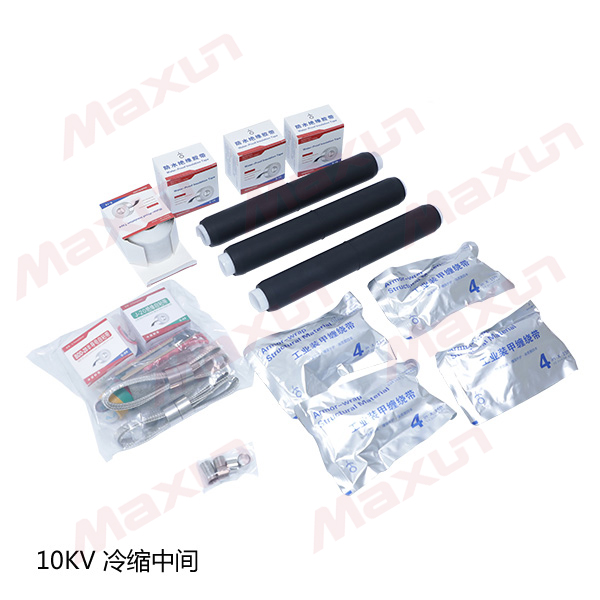

10KV 冷缩三芯中间连接
