0.6/1KV 冷缩电缆附件
0.6/1KV 冷缩电缆附件 - 第1张图

0.6/1KV 冷缩电缆附件

电缆冷缩终端头是利用弹性体材料( 常用的有硅橡胶和乙丙橡胶) 在工厂内注射硫化成型,再经扩径、衬以塑料螺栓支撑物构成各种电缆附件的部件,现场安装时,将这些预扩张件套再经过处理后的电缆未端或接头处,抽出内部支撑的塑料螺栓条( 支撑物), 压紧在电缆绝缘上而构成的电缆附件。因为它是在常温下靠弹性回缩力,而不是像热缩电缆附件要用火加热收缩,故俗称冷收缩电缆附件。

全国服务热线:
15858513191

产品介绍

Product introduction

概述

电缆冷缩终端头是利用弹性体材料( 常用的有硅橡胶和乙丙橡胶) 在工厂内注射硫化成型,再经扩径、衬以塑料螺栓支撑物构成各种电缆附件的部件,现场安装时,将这些预扩张件套再经过处理后的电缆未端或接头处,抽出内部支撑的塑料螺栓条( 支撑物), 压紧在电缆绝缘上而构成的电缆附件。因为它是在常温下靠弹性回缩力,而不是像热缩电缆附件要用火加热收缩,故俗称冷收缩电缆附件。

结构特点

▪ 精选液体硅胶材质,爬电距离更大,使用寿命更长;
▪ 不易拉断,支撑条韧性强;
▪ 安装方便,快捷,无需加热或使用专用工具。

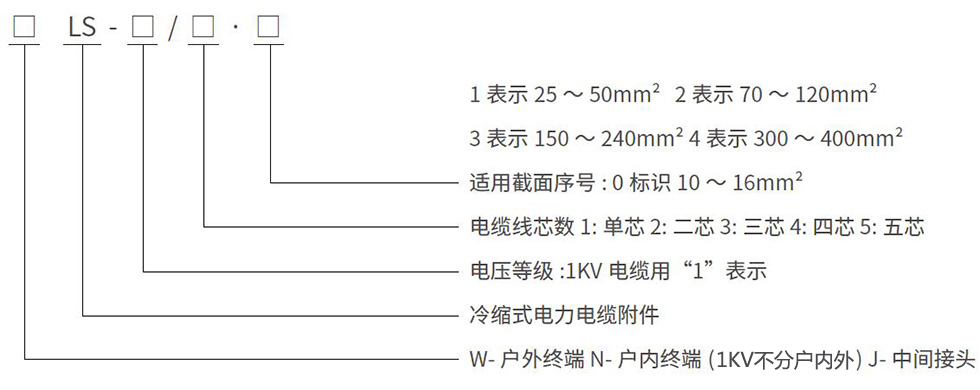

型号及含义


环境条件

冷缩电缆终端
设备能在下列条件下正常运行:
位置 户内、户外
海拔高度 1000 米以下
空气温度 下限-20℃,上限+40℃,日最大温差35℃
空气相对湿度 ≤ 90%(25℃)
饱和蒸汽压 日平均不大于22mbar, 月平均大于18mbar
污秽等级 IV 级
冷缩电缆中间接头
设备能在下列条件下正常运行:
位置 户内、户外及浸水
海拔高度 1000 米以下
空气温度 下限-20℃,上限+40℃,日最大温差35℃
空气相对湿度 ≤ 90%(25℃)
饱和蒸汽压 日平均不大于22mbar, 月平均大于18mbar
污秽等级 IV 级

技术要求

原材料材料主要性能
项目 绝缘 测验
抗张强度 MPa ≥6.5 GB528
断裂伸张率 % ≥600 GB528
硬度邵氏 A ≤50 GB531
抗撕裂强度 N/mm ≥30 GB/T530
体积电阻率 Ω.cm ≥1014 GB692
介电常数 (50HZ) 2.8   ~  3.5 GB693
介质损耗角正切 ≤0.005 GB693
抗漏电痕 ≥1A3.5 GB653
电气性能要求
试验项目 试验条件及标准 试验结果
工频电压试验 4KV,1min 不闪络,不击穿
恒压负荷循环试验
( 在空气中)
导体施加电压2.5U0,并加热至(90-95)℃ ,
其中加热5h, 冷却3H,供3 次循环
不击穿及由以下试验评定试验结果
工频电压试验 2.5KV,4H 不闪络,不击穿

选型表

Instructions for ordering

1KV 冷缩终端规格型号

使用导线截 适用电缆芯数
序号 截面(mm) 一芯 二芯 三芯 四芯 五芯
1 10 ~ 16 LS-1/1.0 LS-1/2.0 LS-1/3.0 LS-1/4.0 LS-1/5.0
2 25 ~ 50 LS-1/1.1 LS-1/2.1 LS-1/3.1 LS-1/4.1 LS-1/5.1
3 70 ~ 120 LS-1/1.2 LS-1/2.2 LS-1/3.2 LS-1/4.2 LS-1/5.2
4 150 ~ 240 LS-1/1.3 LS-1/2.3 LS-1/3.3 LS-1/4.3 LS-1/5.3
5 300 ~ 400 LS-1/1.4 LS-1/2.4 LS-1/3.4 LS-1/4.4 LS-1/5.4
