概述

FZW32-12/T630-20 型户外高压隔离真空负荷开关是新一代高压电器产品，经严格的型式试验和长期试运行考核，各项技术性能指标全部达到GB3804 和IEC 标准，适用于额定电压12KV、额定电流630A、三相交流50Hz 的供电网络中。

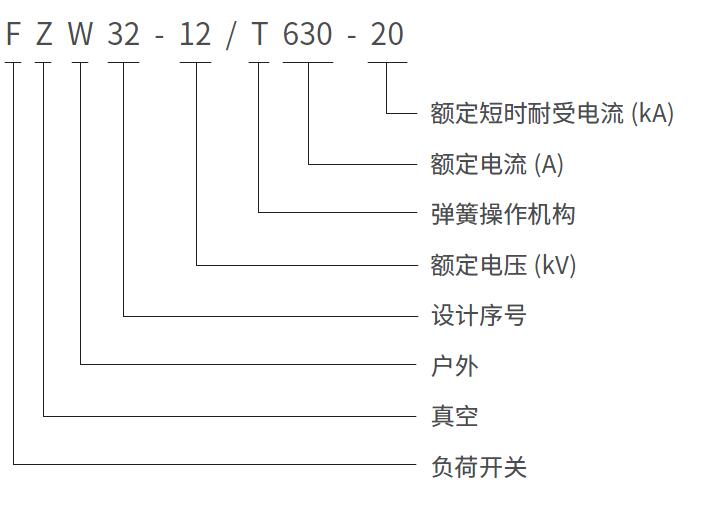

型号及含义

技术参数

项目		参数
额定电压kV		12
额定频率Hz		50
额定电流/ 额定有功负载开断电流/ 额定闭环开断电流 A		630
5% 额定有功负载开断电流/ 额定电缆充电开断电流 A
额定空载变压器开断容量		1600
额定开断电容器组电流 A		100
1min 工频耐受电压：真空断口、相间、相对地/ 隔离断口 kV		42/48
雷电冲击耐受电压：相间、相对地/ 隔离断口 kV		75/85
雷电冲击耐受电压：相间、相对地/ 隔离断口 kV		75/85
额定短时耐受电流（热稳定）kA		20
额定 短路持续时间 S		4
额定峰值耐受电流（动稳定）/ 额定短路关合电流 kA		50
机械寿命次		10000
真空灭弧触头允许磨损厚度 mm		1
手动操作力矩 N.m		≤ 200
负荷开关真空灭弧室装配调整	触头开距 mm	5±1
	平均分闸速度 m/s	1.1±0.2
	三相分闸不同期/ 三相合闸不同期 ms	＜ 5 / ＜ 2
	带电体之间及相对地距离 mm	＞ 200
	辅助回路电阻 μΩ	≥ 400

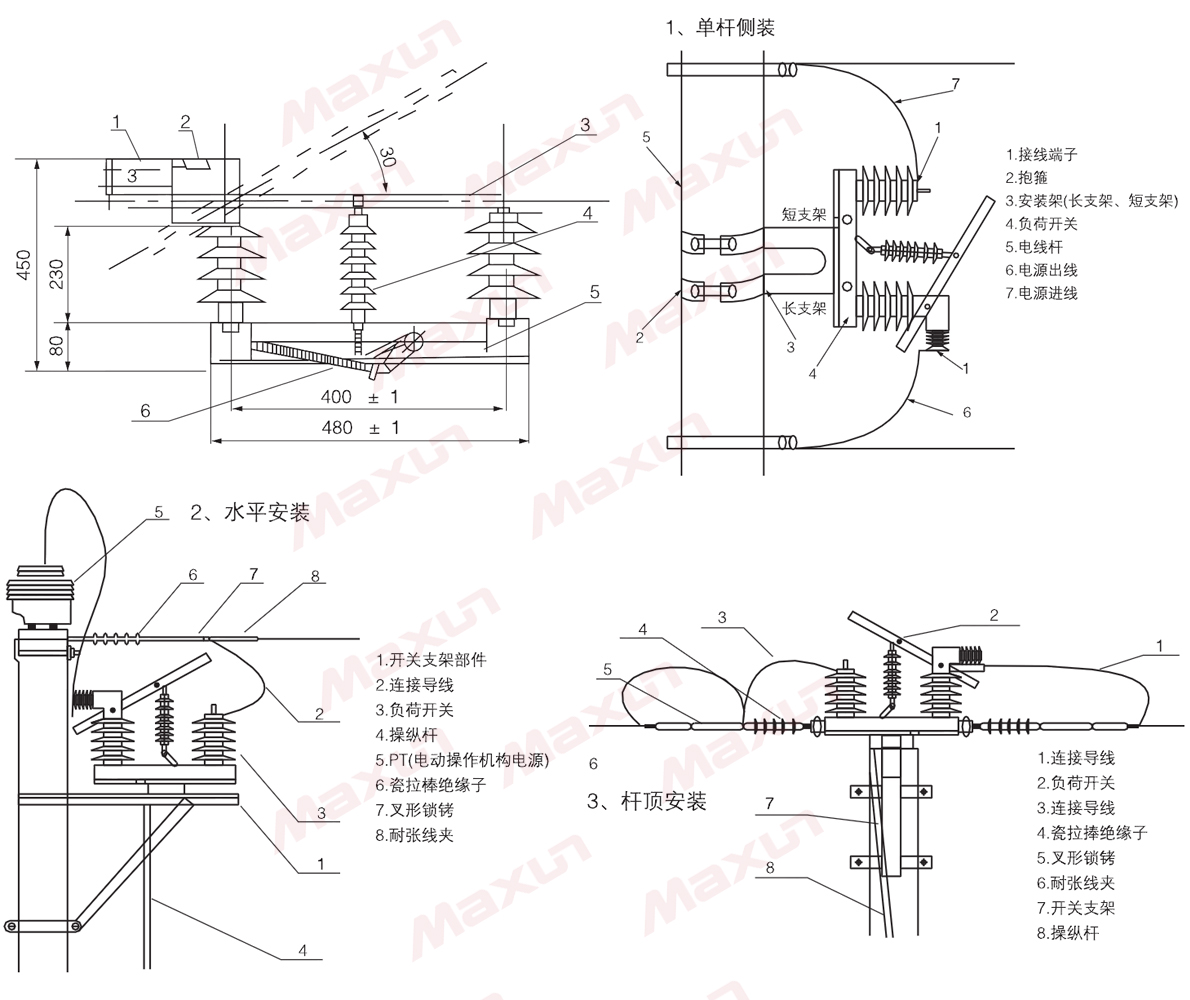

外形及安装尺寸（mm）

安装方式	横向安装AB	相间间距BC	相间间距
单杆水平装	1300	750	320
单杆侧装	1230	500	500
单杆侧装	1050	400	400
