概述

节能型力矩线夹是非承受力型连接金具，主要是用在输电线路、变电线路和配电线路系统中起到导线接续和跳线连接作用。
适用于与铝绞线、铜导线、架空绝缘导线、钢芯铝绞线等导线，也适用于铜导线对铜导线、铝导线对铝导线、铜导线对铝导线过渡连接。

结构特点

? 不限电压等级，可重复使用；
? 高度抗腐蚀铝合金材料，线夹和螺杆有优良的金属弹性作用，与连接的导线共同构成”同呼吸”的能量存储系统，大大提高线夹的过载能力和使用寿命；
? 线夹本体采用跨径设计，满足不同范围的主线和分支线之间的连接；
? 特制力矩螺母能长期保持导线与线夹之间恒定的接触压力，并保持量良好的电气连接；
? 线槽内涂有独特导电抗氧化剂，增大导体接触面，有效地阻隔空气及水分，防止导线和线夹的接触面因氧化或其它腐蚀而造成的接触不良。
? 施工方便，不需专用工具，不受人为因素影响，安装质量保证100%。

JBY 系列规格和技术参数



规格 型号	适用导线 （mm2）	主要尺寸(mm)					螺栓 数量	绝缘罩
		L	B	H	R	M
JBY-302	10 ～ 95	46	52.5	55	8	8	2	JBY-302(Z)
JBY-502	25 ～ 150	50	52.5	55	8	8	2	JBY-502(Z)
JBY-602	50 ～ 240	82	66	70	11.5	12	2	JBY-602(Z)
JBY-603	50 ～ 240	122	66	70	11.5	12	3	JBY-603-803(Z)
JBY-803	95 ～ 300	133	66	70	11.5	12	3	JBY-603-803(Z)

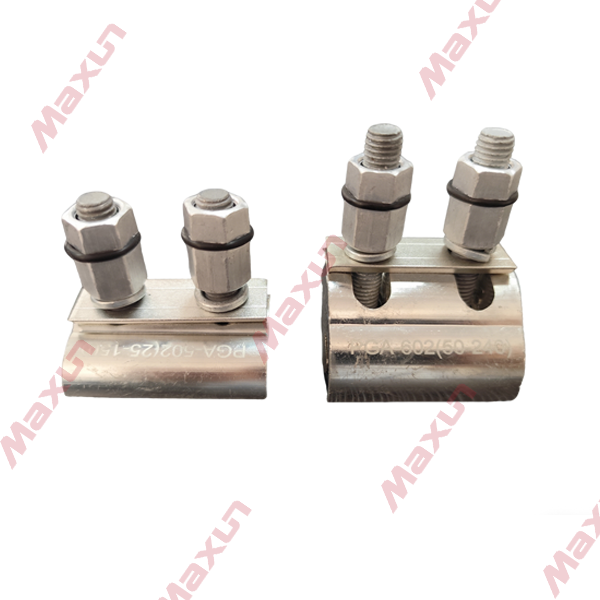

PGA 系列规格和技术参数

规格 型号	适用导线 （mm2）	主要尺寸(mm)					螺栓 数量	绝缘罩
		L	B	H	R	M
PGA-302	10 ～ 95	45	40	55	6.5	8	2	PGA-302(Z)
PGA-502	25 ～ 150	56	49.5	55	8	10	2	PGA-502(Z)
PGA-602	50 ～ 240	56	62	70	10	10	2	PGA-602(Z)
PGA-603	50 ～ 240	86	62	70	10	10	3	PGA-603-803(Z)
PGA-803	95 ～ 300	120	75	80	13	12	3	PGA-603-803(Z)

安装步骤

1. 拆开包装，检查产品型号是否与安装导线相符，确认选型无误后再进行安装。
2. 安装步骤
? 清除导线表面油污和氧化膜，直至表面出现光泽为止再涂导电脂；
（导线为绝缘线时，要先剥离导线绝缘层）
? 将力矩螺母拧松至安装导线能从线夹两侧放入；
? 将导线平行放入线夹槽内；
? 拧紧力矩螺栓直至拧断即为安装完成。
