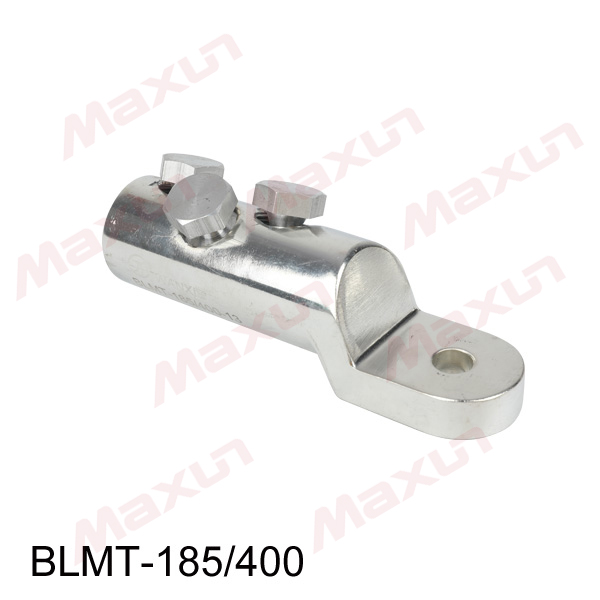

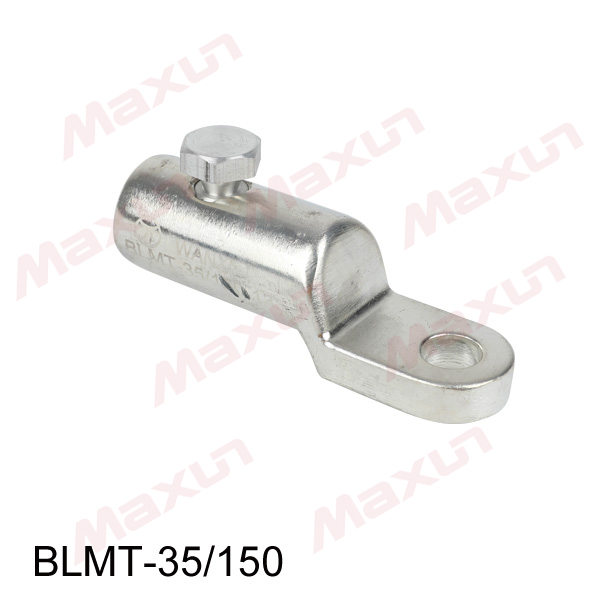

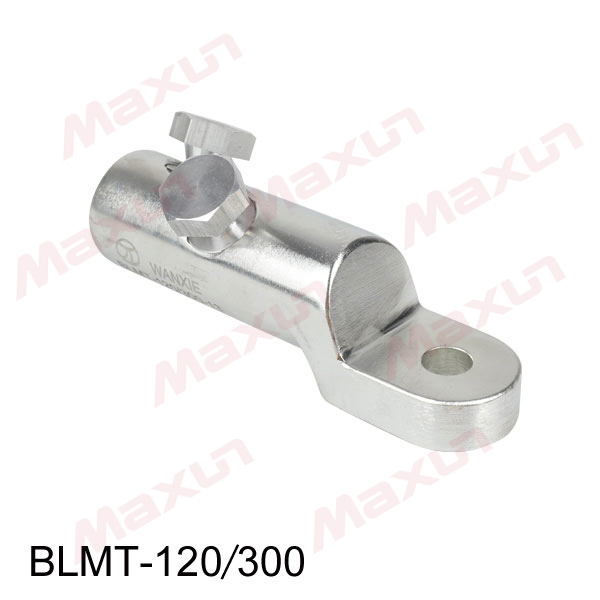

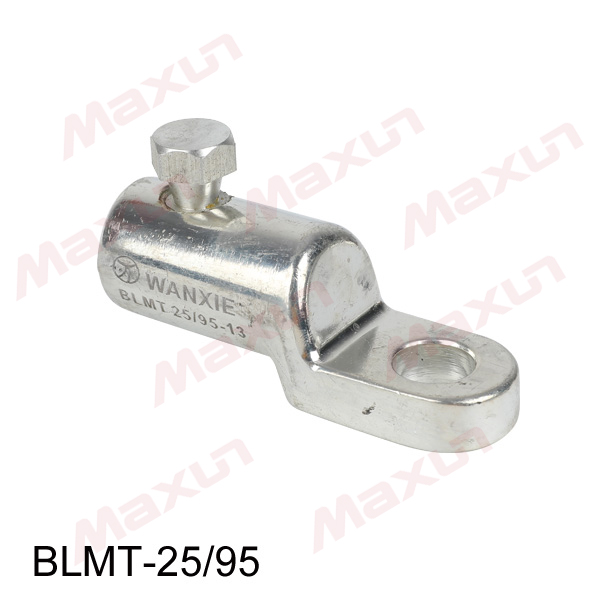

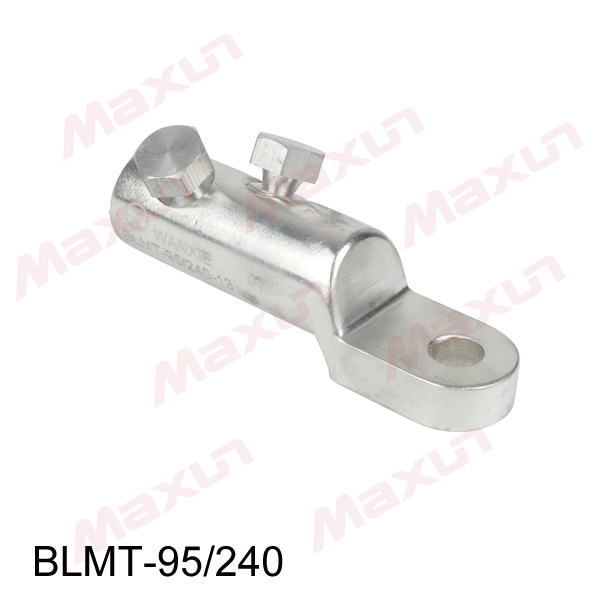

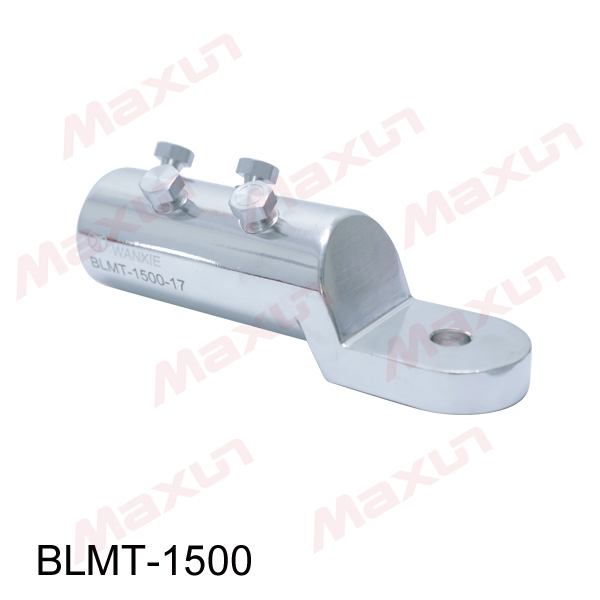

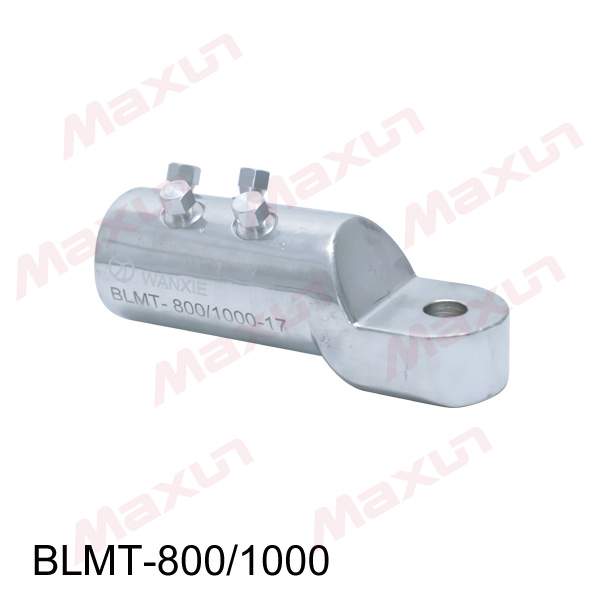

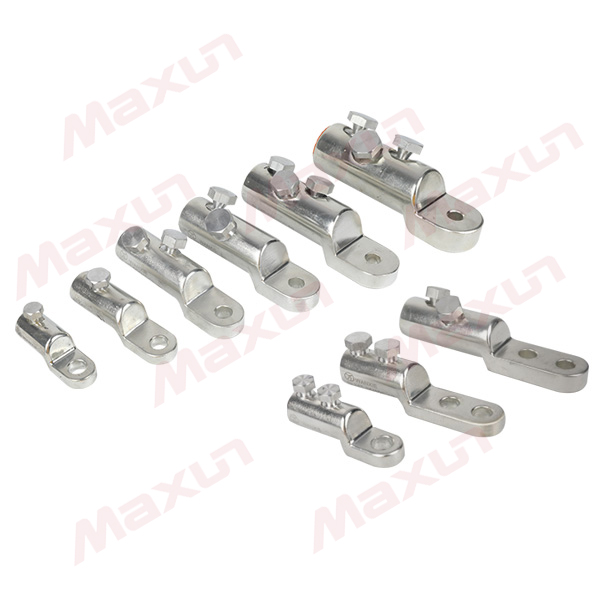

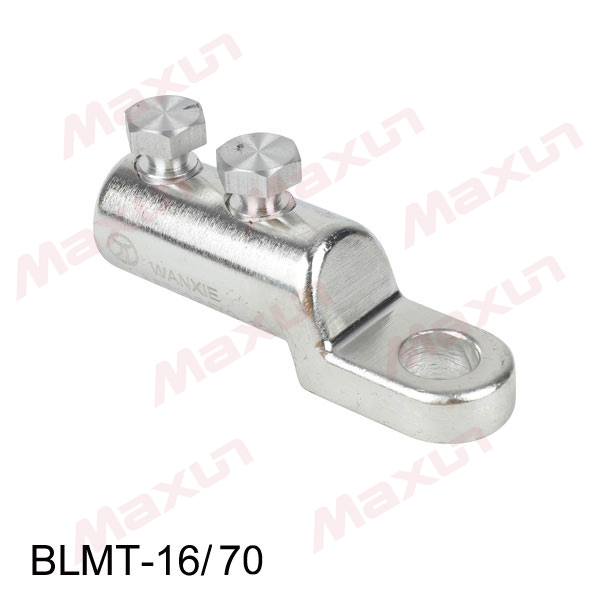

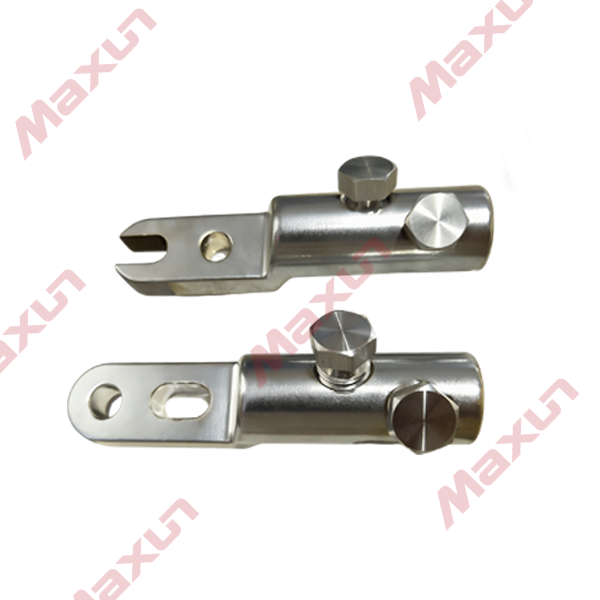

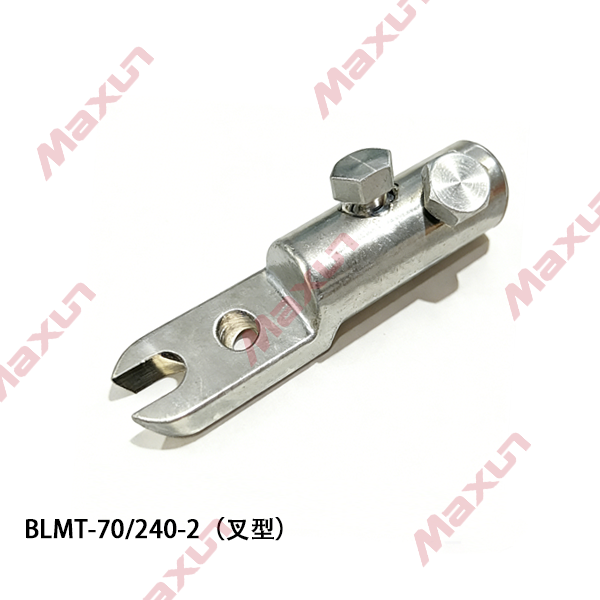

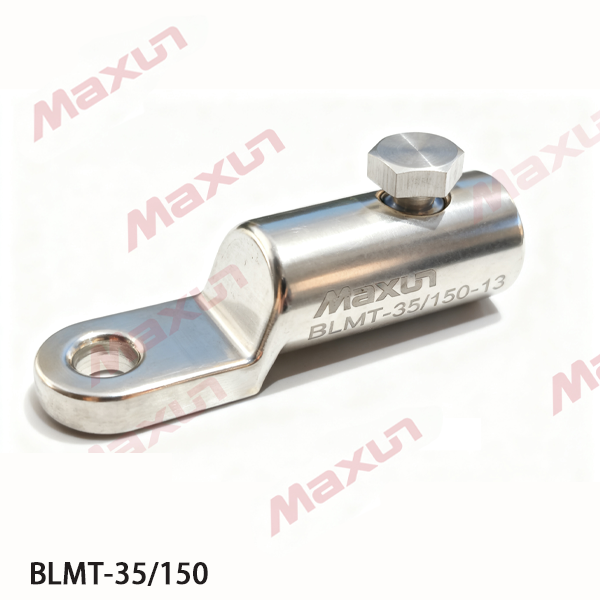

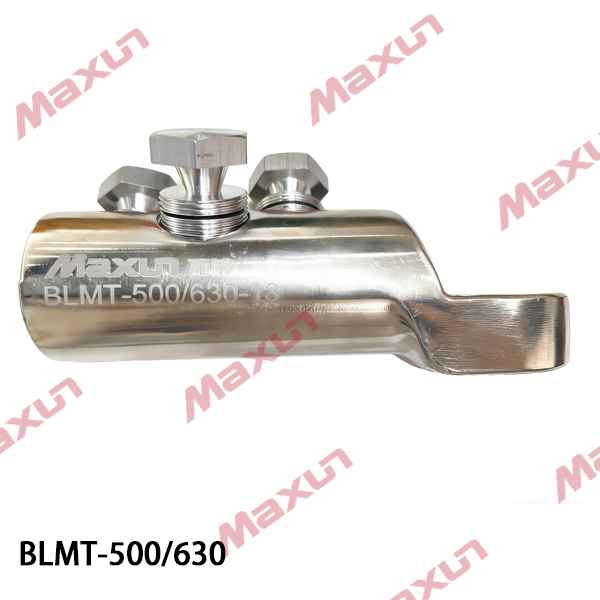

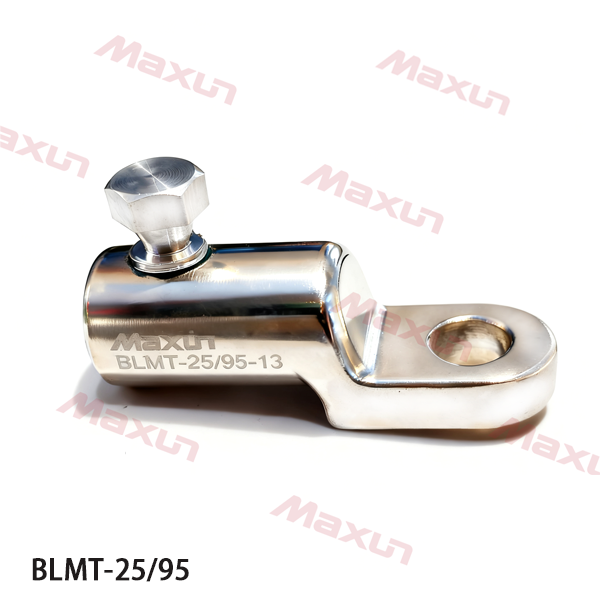

BLMT 系列扭力端子

扭力端子专为导线与设备之间的连接设计，提供稳定可靠的扭力值。其独特的力矩剪切螺栓确保了一致的扭力输出。与传统压接端子相比，扭力端子不仅操作快速高效，还能确保剪切力矩和压紧力的一致性。采用高强度特殊铝合金材料制造，并经过表面镀锡处理，内壁设计有齿形结构，增强了连接的稳定性。显著优势在于节省劳动力，同时提升电气和机械性能。

暂无下载文件

全国服务热线：
15858513191

在线咨询

产品介绍 选型表

产品介绍

Product introduction

特性和优势

1.应用范围广
2.紧凑型设计
3.几乎可以与各种类型的导体和材料配合使用
4.定力矩剪切头螺母保障良好的电气接触性能
5.可以利用标准套筒扳手方便的安装
6.采用预先工程设计，以便完美安装在高达42kV 的中压电缆上
7.良好的过流和防短时电流冲击能力

概况综述

端子本体均采用一种高张力的镀锡铝合金制造。端子适合于户外和室内应用情况，并且可以提供不同的手掌孔径尺寸规格。

接触力距螺栓

采用特殊的铝合金制造，这些接触螺栓为六角头双剪切头螺栓。这些螺栓均用高质量润滑剂进行处理，并且配备了一个专门的接触环。一旦螺栓头被剪切断则无法取出这些接触螺栓。

插件

专用插件，放入或取出可调节适用导体的范围。这些插件均具有纵向条纹以及一个定位槽。

机械接线片与接头的特性和优势	功能
应用范围广，通用性强	例如三种规格就可以覆盖25mm2 至400mm2 导体，并且几乎可以与每种类别的导体与材料配合使用。
本体采用高张力镀锡铝合金制造螺栓采用特殊铝合金制造	良好的接触特性，可以在铜导体与铝导体之间实现连接。
紧凑型设计	只需要较小的安装空间，特别适合于大型规格的应用情况。
本体内管状螺旋设计以提高接触性能	优异的电气性能。导体氧化层被分裂。
定心孔与插片	插片调节一个尺寸的接管或端子适用更多型号的导线。插片帮助导体更好的居中，拧紧螺栓时不会让导线变形。导体绝缘层与接头表面之间的高度距离被降低。
定力矩剪切头螺母	无需使用特殊工具。剪切头会在设定的扭力断开，以确保可靠安装。高张力强度。
经过润滑的螺母	降低摩擦。将扭矩有效的转换为接触力。
安装完成接管不会伸长	易于设计相关附件。
机械端子的专门特性
长柄	具有超长长度可以作为防潮层
横向密封适	适合于室内以及户外应用

安装

1.不需要专门工具安装，只需要一个套筒扳手就可以安装；
2. 每种类型都采用相同的缩减长度，包括提供插片；
3.分级定力矩剪刀头螺母设计，以便确保可靠和牢固的接触；
4.每个接头或电缆接线片都具有单独的安装指令；
5.我们建议使用一种支持工具（请参阅附件）以防止导体弯曲。

选型表

Instructions for ordering

选型表

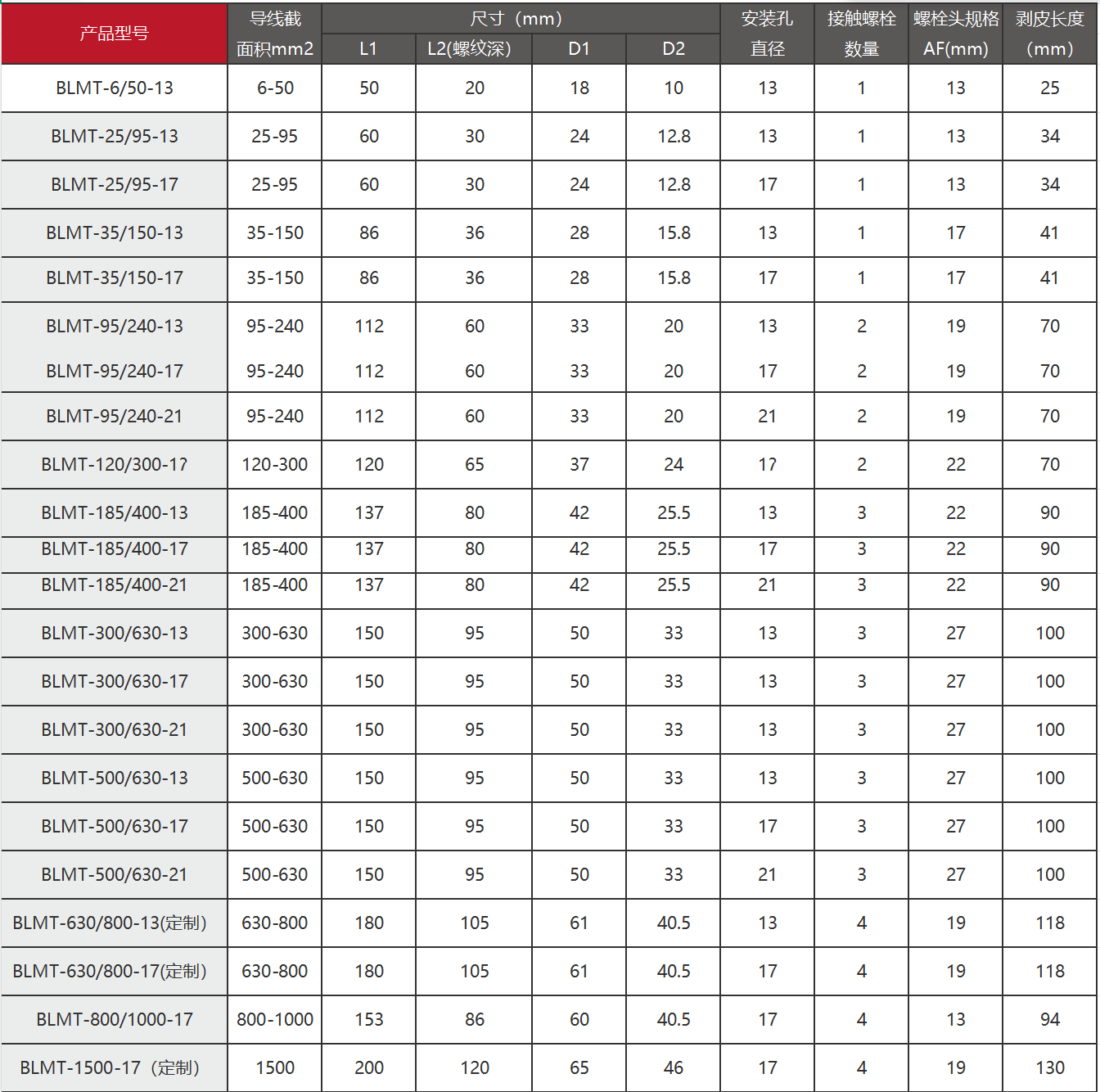

扭力端子（贵州型）选型表

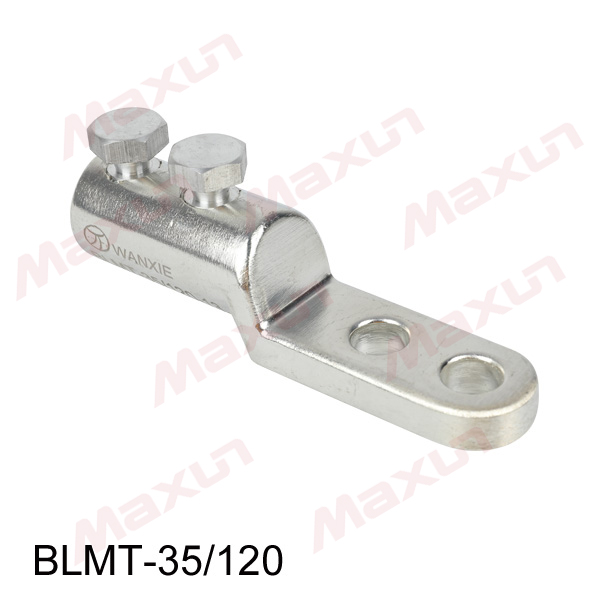

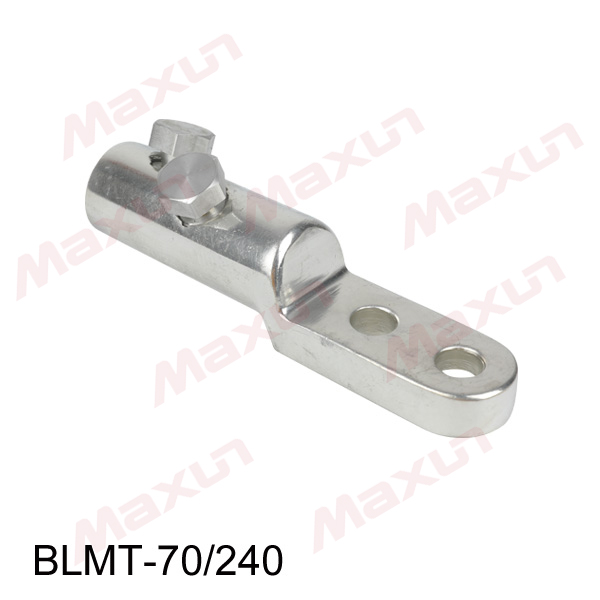

扭力端子（双孔型）选型表

所需工具：

1、具有正确A/F 尺寸的六角形插座

2、棘轮扳手

或电动冲击扳手

3、强力推荐使用夹具在剪切过程中为剪切螺栓提供支撑，并防止导体弯曲

安装指导

1、根据选型表为电缆选择适合规格的端子。检查并验证电缆和端子上标注的导线尺寸是否相同。拧松剪力螺栓，直到内筒内有足够的电缆插入空间。

2、导线的剪切端部均匀。根据推荐表推荐的剥皮长度对导线的外皮进行切割，并避免切到导线。

3、小心地将导线插入扭力端子直到底部。

4、用手拧动剪切螺栓，将导线临时固定到端子上。剪切螺栓的拧紧顺序应为从筒侧到手掌侧①→②→③

5、使用手动棘轮扳手或电动扳手拧紧螺栓，按①②③顺序各分三次施力，第一次预警阶段，按①②③顺序各施加扭力约15N.m，第二次再次按①②③顺序各施加扭力约30N.m，第三档次①②③顺序直到螺栓头被剪断。重复剪切过程，直到剪断所有螺栓。剪切顺序也必须从桶侧到手掌侧（按编号）。确保在剪切过程中牢固固定端子。
使用电动冲击扳手时，要确保有足够的扭矩，电池处于高档位。检查剪切结果并清除残留的润滑脂。

附件

支持工具
产品参考编号	介绍
WX 1000-019	机械接头与连接片支持工具握把长度：205mm 直径范围从16 到60mm
无线电动工具
产品参考编号	介绍
WX 1000-023	剪切螺栓、接头以及连接片安装工具
