概述

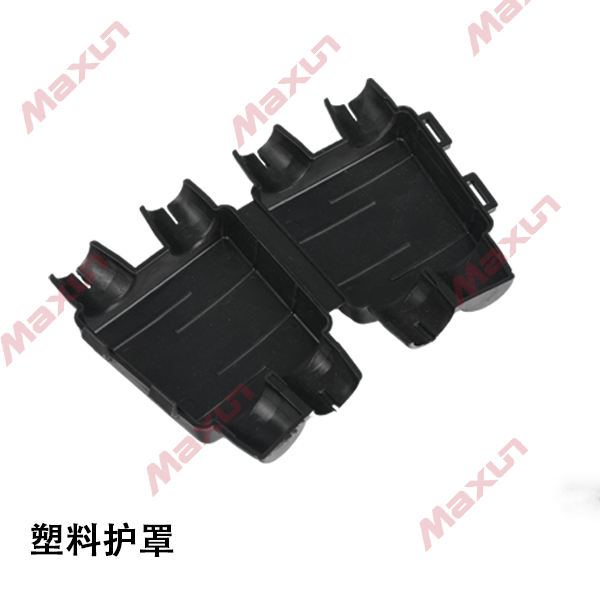

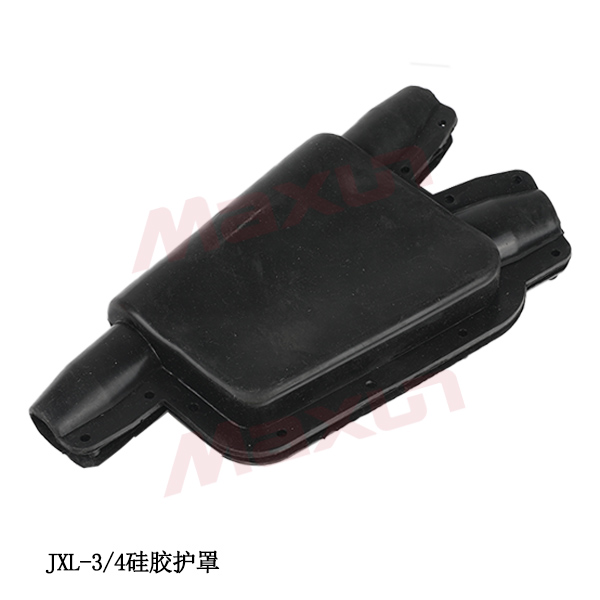

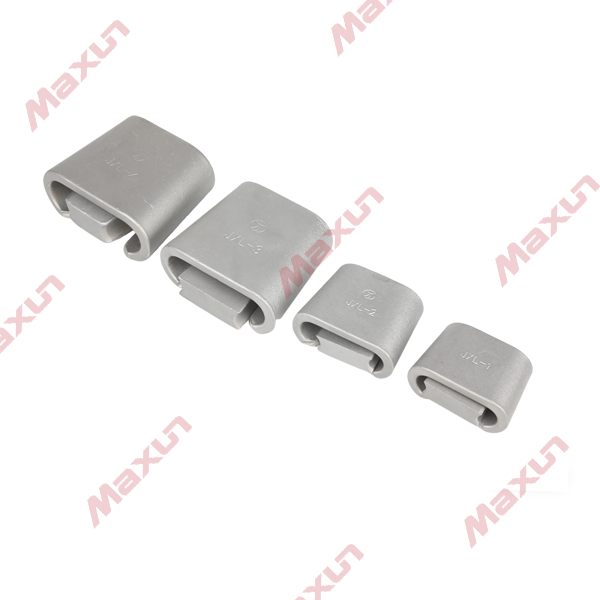

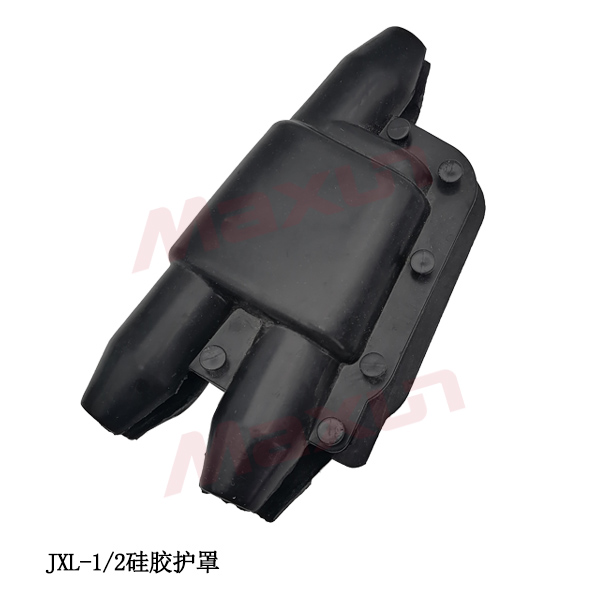

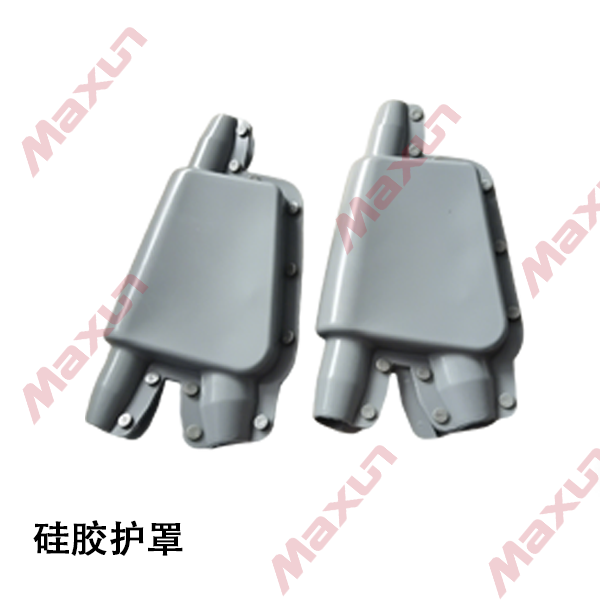

JXL/JXD 系列楔型并沟线夹适用于架空配电线路中绝缘铝绞线、铝绞线、铜绞线或钢芯铝绞线的非承力接续或分支接续，绝缘罩和线夹配套适用，起绝缘防护作用。

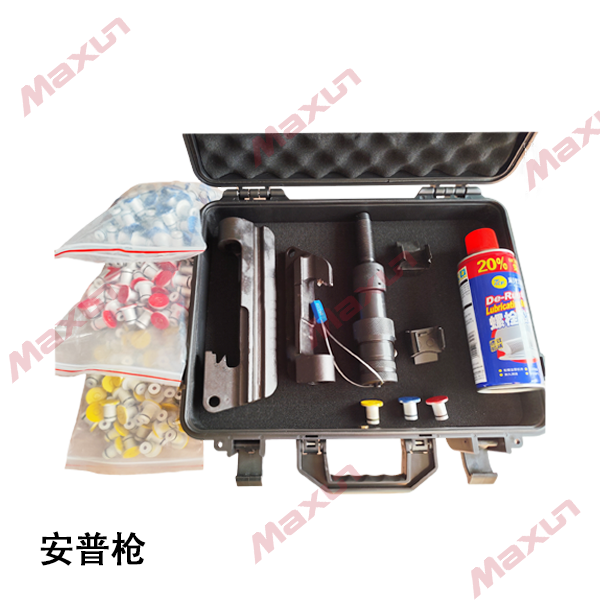

线夹由楔型壳体与楔块组成，线夹与导线安装时需借助专用安装工具（弹射枪或手动液压钳）。楔块从壳体中轴向压入，使楔块、壳体和导线间形成恒定的夹紧力，从而保证线夹具有良好的接续性能。

结构特点

? 接触性能好：楔型线夹与导线的接触面大，夹紧力恒定，直流电阻比小；
? 过载能力强：楔块的截面积比较大，故过载能力达核定电流 2 倍以上；
? 热稳定性能好：经热循环测试，始终能在小直流电阻下运行；
? 接续可靠：楔型线夹正确安装后，楔块永不脱落；
? 无磁损：楔型线夹上无钢制螺栓连接件，线夹上无磁损；
? 综合性能强：接触和热稳定性能好、过载能力强，能达到免检修、长寿命之目的；
? 经济性好：从性价格比、实用性都较螺栓型线夹优越。

安装步骤

1. 安装前准备

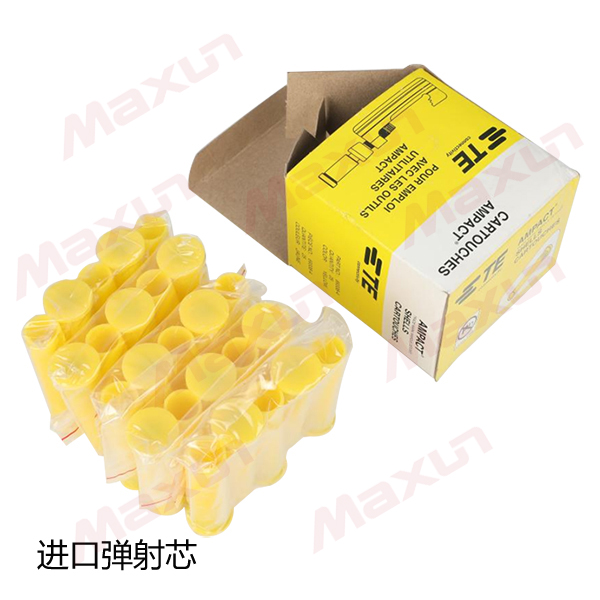

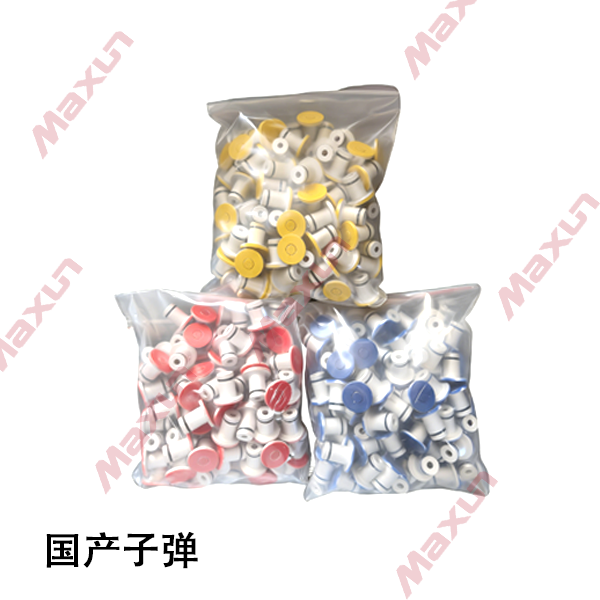

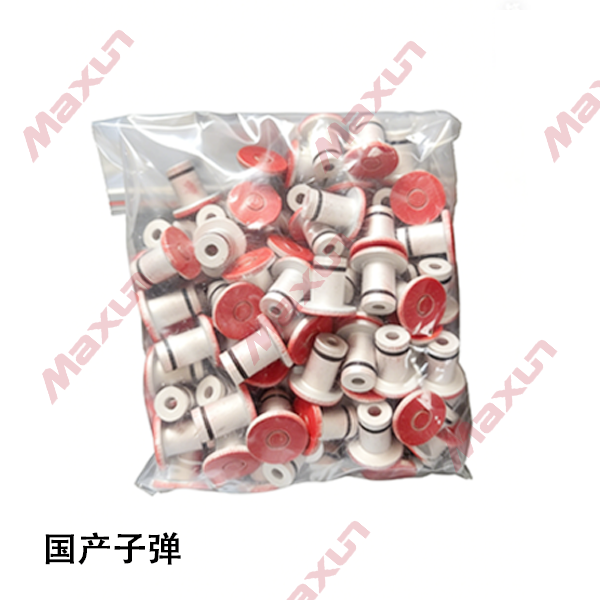

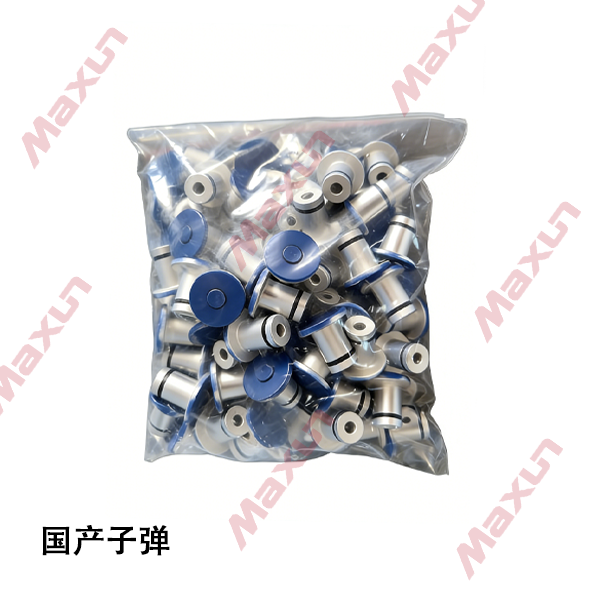

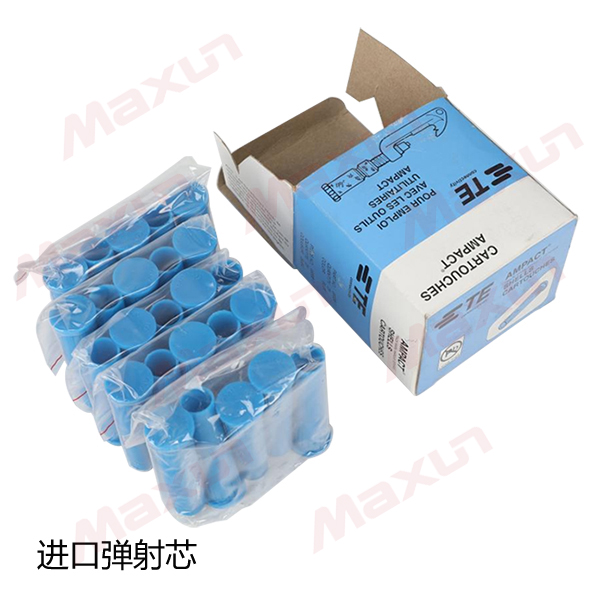

? 根据所安装楔型线夹的型号选用相应的子弹芯，线夹和子弹芯的对应型号如下：
? 由棉纱擦去防锈油，检查弹射枪各零部件是否完好无损，配合灵活，推杆是否有裂纹、伸缩和旋转是否有卡滞现象，若有问题，请 跟换零配件或更换弹射枪。
? 用钢丝刷刷去裸导线表面的氧化层( 有绝缘层的去处绝缘层)，预留出足够的装配长度，并涂上抗氧化脂。
2. 安装步骤
? 将导线放入壳体C 形槽内，楔块小端插入壳体内，用力向前推到标志线为止。
? 把线夹平放在弹射枪的夹座上，壳体放在上面，并定位，放入螺套，枪后座必须顶紧楔块。
? 拧下弹射枪后盖，旋转装入子弹芯，再把后盖装上拧紧。

? 把后部拉线拉到位，按下按钮，子弹芯击发，推杆会把楔芯推至产品内部。
? 取下弹射枪旋出后盖，退出子弹芯，擦净工具内外表面并涂上防锈油，放入工具箱。

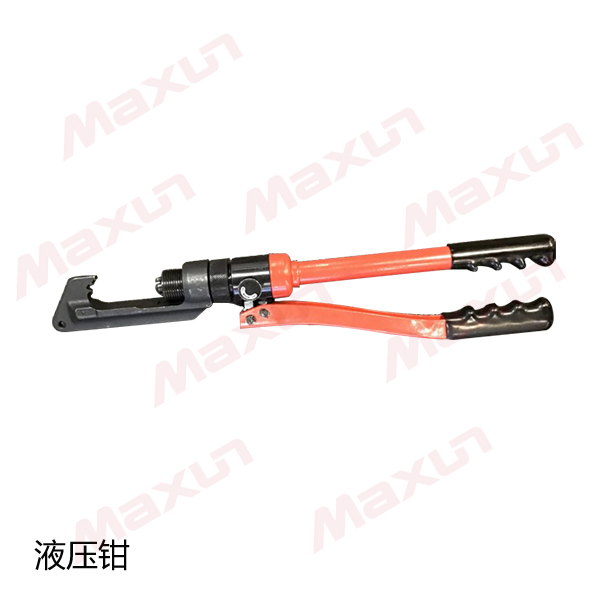

安普液压钳安装说明

产品参数

规格型号	行程	开口	出力
JKY- 小	32mm	95mm	60KN
JKY- 大	32mm	126mm	60KN

操作方法
先把适合的安普线夹头座拧到油缸上，然后转上锁帽固定好头座，放上线夹和线。拧紧回油开关，板动活动手柄，连续往上压紧。压紧后松开回油开关，使活塞回位，拿出线夹。
注意：活塞顶部要对准线夹推板的中心位置。

用于架空绝缘导线

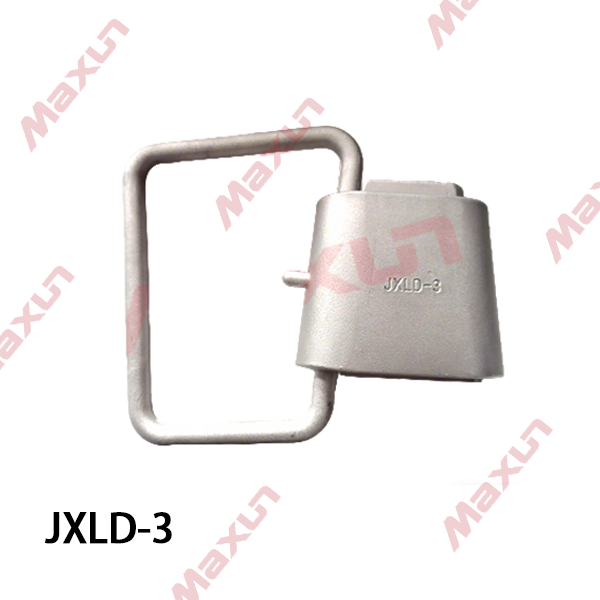

主导线 规格	分支线为架空绝缘导线											接地线夹
	直径 (mm)	JKLYJ-300	JKLYJ-240	JKLYJ-185	JKLYJ-150	JKLYJ-120	JKLYJ-95	JKLYJ-70	JKLYJ-50	JKLYJ-35	JKLYJ-25	JXLD
		20.6	18.4	16.2	14.6	13.0	11.6	10.0	8.3	7.0	6.0
JKLYJ-300	20.6	410	409	407	406	405	404	403	402	401	401	JXLD-403
JKLYJ-240	18.4		310	309	308	307	305	304	303	302	302	JXLD-304
JKLYJ-185	16.2			307	306	305	304	303	302	301	301	JXLD-303
JKLYJ-150	14.6				207	206	205	204	202	202	201	JXLD-204
JKLYJ-120	13.0					113	112	111	109	108	107	JXLD-111
JKLYJ-95	11.6						111	109	108	106	106	JXLD-109
JKLYJ-70	10.0							108	106	105	104	JXLD-108
JKLYJ-50	8.3								105	104	103	JXLD-105
JKLYJ-35	7.0									103	102	JXLD-105
JKLYJ-25	6.0										102	JXLD-104

用于铝绞线

主导线 规格	分支线为架空绝缘导线													接地线夹
	直径 (mm)	LJ-300	LJ-240	LJ-210	LJ-185	LJ-150	LJ-120	LJ-95	LJ-70	LJ-50	LJ-35	LJ-25	LJ-16	JXLD
		22.4	20	18.8	17.5	15.75	14.25	12.12	10.8	9	7.5	6.45	5.1
LJ-300	22.4	412	411	410	409	408	407	406	405	403	402	402	401	JXLD-405
LJ-240	20		312	312	311	310	308	307	306	305	304	303	303	JXLD-306
LJ-210	18.8			311	310	309	308	307	306	304	304	303	302	JXLD-306
LJ-185	17.5				309	308	307	306	305	304	303	302	301	JXLD-305
LJ-150	15.75					208	207	206	205	204	203	202	201	JXLD-205
LJ-120	14.25						114	113	112	111	110	110	107	JXLD-112
LJ-95	12.12							112	111	109	108	107	105	JXLD-111
LJ-70	10.8								109	108	106	105	104	JXLD-109
LJ-50	9									106	105	104	103	JXLD-106
LJ-35	7.5										104	103	102	JXLD-105
LJ-25	6.45											102	101	JXLD-104
LJ-16	5.1												101	JXLD-104

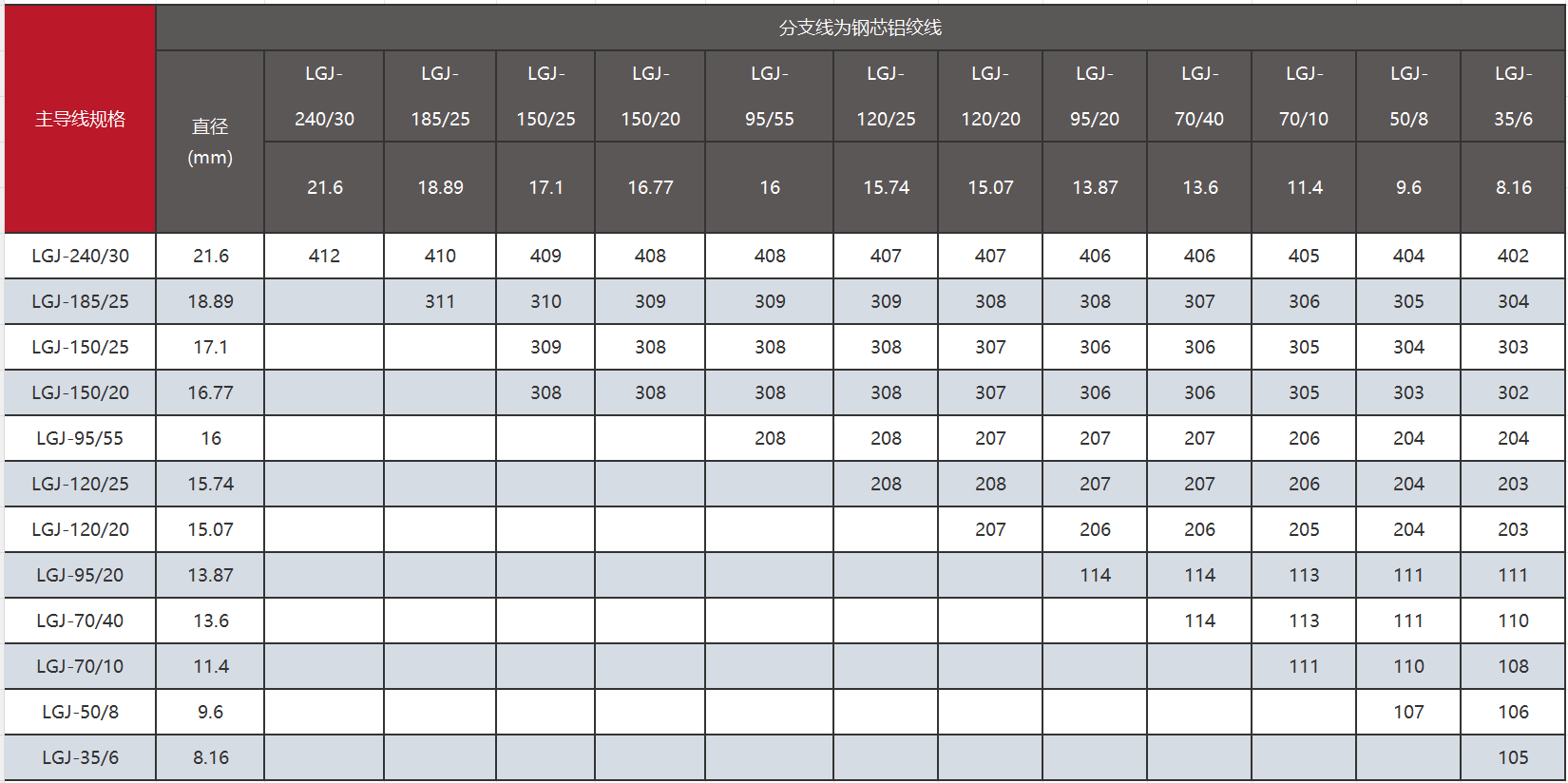

用于钢芯铝绞线与铝绞线

钢芯铝绞线 规格	铝绞线													接地线夹
	直径 (mm)	LJ-300	LJ-240	LJ-210	LJ-185	LJ-150	LJ-120	LJ-95	LJ-70	LJ-50	LJ-35	LJ-25	LJ-16	JXLD
		22.4	20	18.8	17.5	15.75	14.25	12.12	10.8	9	7.5	6.45	5.1
LGJ-240/30	21.6	412	410	409	409	407	406	405	404	403	402	401	401	JXLD-405
LGJ-185/25	18.89	410	312	312	311	310	308	307	306	305	303	303	302	JXLD-305
LGJ-150/25	17.1	409	310	310	309	308	307	303	304	304	303	302	301	JXLD-304
LGJ-150/20	16.77	409	310	310	309	307	306	305	304	303	302	301	301	JXLD-304
LGJ-95/55	16	408	310	309	308	208	207	206	205	204	203	202	201	JXLD-205
LGJ-120/25	15.75	408	310	309	308	208	207	206	205	204	203	202	201	JXLD-205
LGJ-120/20	15.07	408	309	308	308	208	207	206	204	203	202	201	201	JXLD-204
LGJ-95/20	13.87	407	308	307	306	207	206	113	112	111	109	108	107	JXLD-112
LGJ-70/40	13.6	406	308	307	306	207	205	113	112	111	109	108	107	JXLD-112
LGJ-70/10	11.4	405	307	306	305	205	204	111	110	108	106	106	105	JXLD-109
LGJ-50/8	9.6	404	305	305	304	204	203	110	108	106	105	104	104	JXLD-108
LGJ-35/6	8.16	403	305	304	303	203	202	108	107	105	104	103	103	JXLD-106

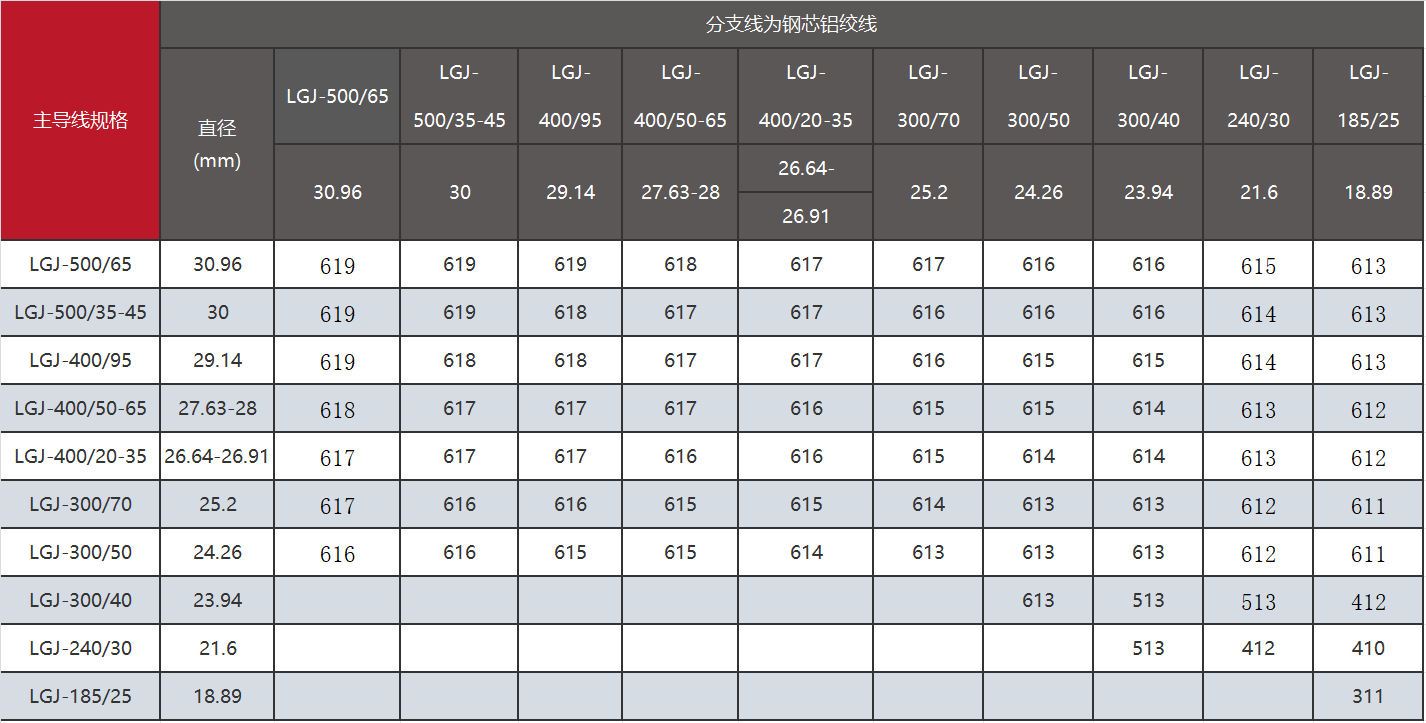

用于钢芯铝绞线
