电器连接新概念

用扭断螺丝的形式替代传统的压接

测试标准

通过IEC61238-1 等级A 测试，具有良好的过渡和防短时电流冲击能力

结构特点

1.应用范围广：适用于10mm2～1000mm2的导线，可与几乎所有类型导线和材料一起适用；
2. 预构造设计：完美切合高达42KV 的重压电缆附件；
3. 电气连接性能可靠：用扭力螺丝将导体压入接线管的内螺栓中；
4.安装方便：紧凑型设计，易于用标准套筒扳手进行安装；

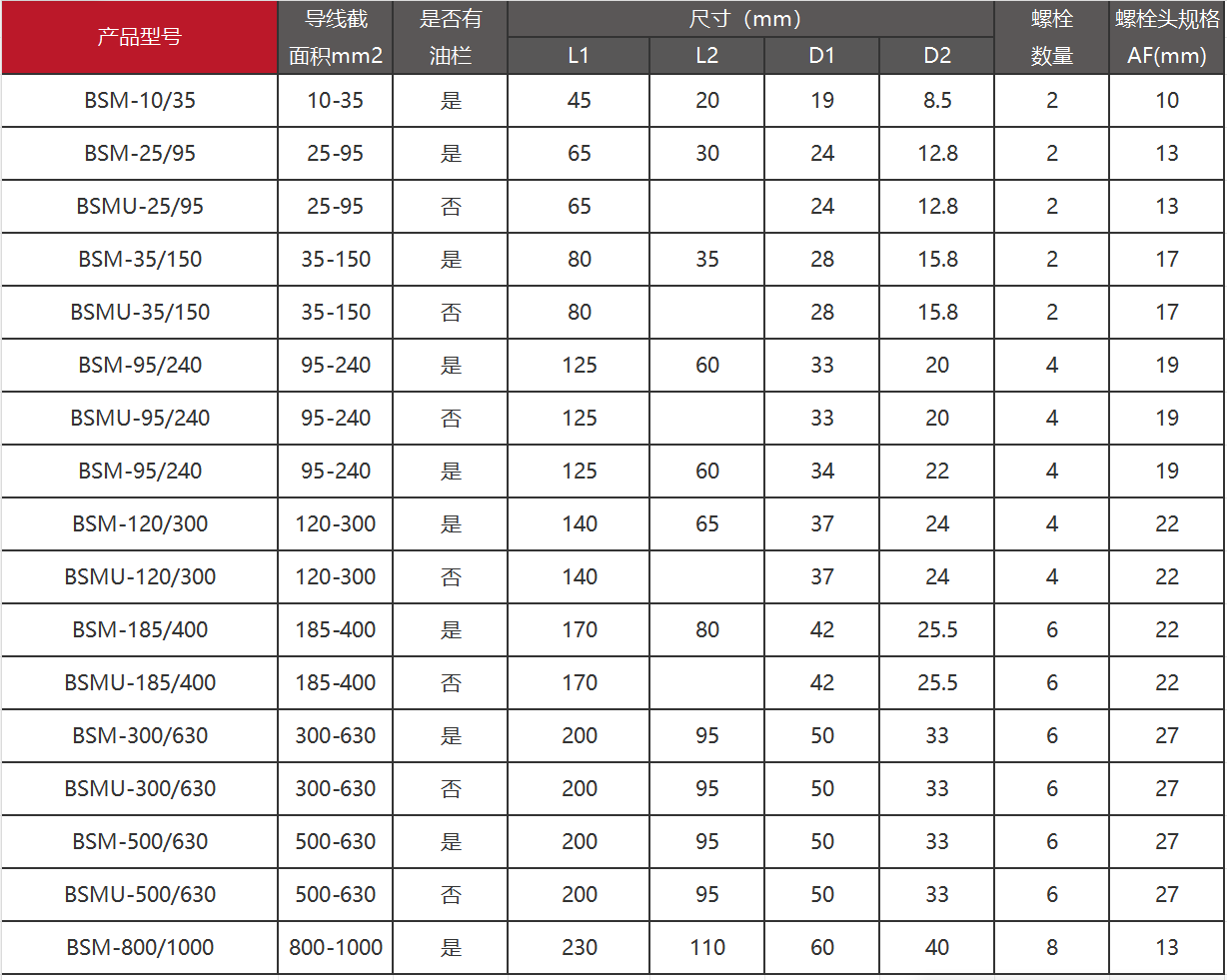

扭力接续选型表



异径接续管选型表



产品型号	导线截面积mm2		是否有 油栏	尺寸（mm）					螺栓 数量		螺栓头规格 AF(mm)
	主线	支线		L1	D1	D2	D3	D4	主线	支线	主线	支线
BSMB 25/95-95/240	95-240	25-95	是	125	24	33	33	20	2	1	19	13
BSMB 95/240-185/400	185-400	95-240	是	170	33	42	42	25.5	3	2	22	19
BSMB 185/400-500	500	185-400	是	190	42	25.5	46	30	3	3	27	22
BSMB 185/400-630	630	185-400	是	200	42	50	50	33	3	3	27	22
BSMB 500-800	800	500	是	180	46	56	56	36	4	3	13	13
BSMB 630-800	800	630	是	180	50	56	56	36	4	3	13	13
BSMB 630-1000	1000	630	是	180	50	60	60	40	4	3	13	13
BSMB 800-1000	1000	800	是	180	56	60	60	40	4	3	13	13
BSMB 95/240-34-120/300	120-300	95-240	是	140	34	22	37	24	2	2	22	19
BSMB 95/240-34-500	500	95-240	是	160	34	22	46	30	3	2	19	13

如何正确裁剪电缆

安装接续管时，请务必将导线完全插入管孔内：电缆绝缘和接续管之间不留空隙
