预绞式接续条（钢绞线拉／地线用，铝包钢绞线用）

暂无下载文件

全国服务热线：
15858513191

在线咨询

产品介绍 选型表

产品介绍

Product introduction

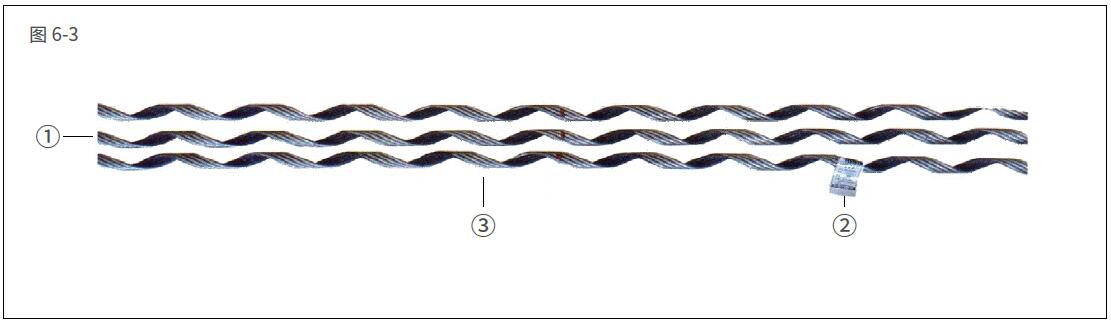

部件说明（图6—6）

① 分组：将单个线条粘结成组并进行内表面喷砂 ② 标签：标明产品型号及适用导线直径范围 ③ 中心标记：安装中对齐线条的参照标记

用途

钢／铝包钢绞线接续条设计用于拉线或架空地线的接续。

材料

钢／铝包钢绞线接续条的材料应和适应绞线的材料保持一致。

特点

当接续条的中点和绞线上的损坏点对齐安装，钢／铝包钢绞线接续条可以恢复绞线100% 拉断力。

注意

? 安装时应将表面彻底打磨，使表面光亮和干净之后，在表面立即涂上一层高质量、与导线匹配的导电脂，然后开始安装；
? 接续条的旋向和绞线的旋向应保持一致。大多数的绞线是左旋；
? 在安装完毕，接续条线条沿绞线轴向的错位不应超过接续条节距的一半；
? 预绞式接续设计用于特定的场合并只能使用一次。任何情况下请不要重复使用或修改产品。

选型表

Instructions for ordering

表6-10 预绞式接续条（钢绞线地线用）选型表

产品型号	适用钢绞线截面积(mm2)	参考线夹长度 (mm)	线夹重量(kg)	色标
DJX-25	25	1040	0.33	黄
DJX-35	35	1220	0.51	黑
DJX-50	50	1390	0.70	橙
DJX-55	55	1300	0.77	红
DJX-70	70	1650	1.46	绿
DJX-80	80	2014	1.67	红
DJX-95	95	2787	3.43	橙
DJX-100	100	2787	3.42	黄

表6—11 预绞式接续条（钢绞线拉线用）选型表

DUT763-2001 标准型号	产品型号	适用钢绞线截面积(mm2)	参考线夹长度 (mm)	线夹重量(kg)	色标
JL-25/G		25	910	0.3	黄
JL-35/G		35	1070	0.4	黑
JL-50/G		50	1220	0.6	橙
	JL-55/G	55	1230	0.85	红
JL-70/G		70	1450	1.3	绿
	JL-80/G	80	1535	1.25	红
	JL-95/G	95	2300	2.85	橙
	JL-100/G	100	2300	2.85	黄
	JL-120/G	120	2290	3.42	黄

注：本表只列出部分产品。
表6-12 预绞式接续条（铝包钢绞线）选型表

DUT763-2001 标准型号	适用钢绞线直径(mm)	参考线夹长度 (mm)	线夹重量(kg)	色标
DJX-1102	4.42-4.60	480	0.1	橙
DJX-1108	5.56-5.85	610	0.2	绿
DJX-1109	5.86-6.00	635	0.2	橙
DJX-1110	6.01-6.28	635	0.2	黄
DJX-1111	6.29-6.56	660	0.2	黑
DJX-1112	6.57-6.84	685	0.2	红
DJX-1113	6.85-7.12	710	0.2	蓝
DJX-1114	7.13-7.40	735	0.3	绿
DJX-1115	7.41-7.67	735	0.3	黄
DJX-1116	7.68-7.95	760	0.3	黑
DJX-1117	7.96-8.23	785	0.3	红
DJX-1118	8.24-8.54	785	0.3	绿
DJX-1119	8.55-8.86	840	0.4	黄
DJX-1120	8.87-9.25	915	0.5	蓝
DJX-1121	9.26-9.63	940	0.6	红
DJX-1122	9.64-10.01	965	0.6	橙
DJX-1123	10.02-10.39	1020	0.8	黄
DJX-1124	10.40-10.82	1040	0.8	黑
DJX-1125	10.83-11.23	1270	0.9	绿
DJX-1126	11.24-11.66	1345	1.3	黄
DJX-1127	11.67-12.04	1370	1.3	红
DJX-1128	12.05-12.55	1400	1.3	蓝
DJX-1129	12.57-13.08	1450	1.4	绿

注：本表只列出部分产品。
