部件说明（图6—3）

① 分组：将单个线条黏贴结成组并进行内表面喷砂。对于不同的产品，分组的数目不同的
② 外层条：由铝合金制成，需分组和喷砂处理
③ 内层条：由镀锌钢丝制成，需分组和喷砂处理
④ 填充条：由铝合金制成，不一定需要分组，不喷砂处理，对于特定的型号，不需要填充条。具体请参见选型表
⑤ 中心标记／色标：安装中对齐线条的参照标记，用于鉴别适用导线的尺寸
⑥ 标签：标明产品型号及适用导线直径范围

用途与结构

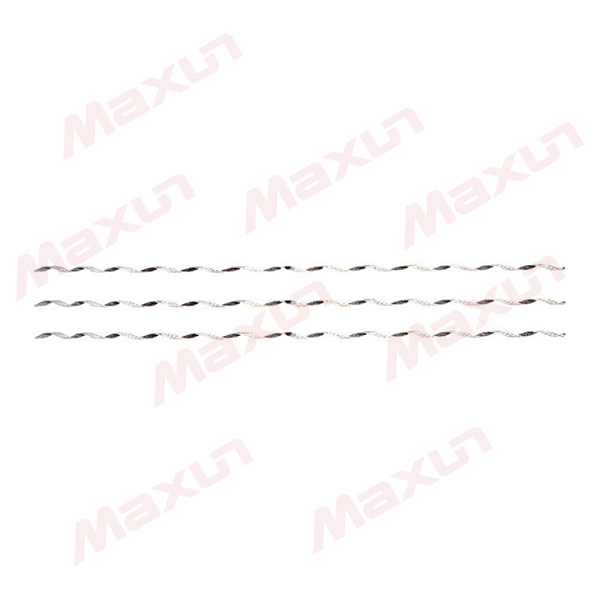

全张力接续条用于钢芯铝绞线的断线接续、破损修复等场合，设计仅用于非高压线路(< 345kV)。可替代目前广泛使用的液压接续管、爆压接续管等接续方法。全张力接续条由内层条、填充条、外层条三部分组成：
? 内层条用来接续钢芯；
? 如果有填充条，将其安装在内层条上，保证安装后的外径和钢芯铝绞线的外径相同；
? 外层条在设计上和导线接续条基本一致，只是长度略微增加来补偿剥掉的铝绞线。

特点

? 全张力接续条的握紧力可以达到绞线的额定断裂张力，导电性优于等长钢芯铝绞线；
? 全张力接续条可以恢复钢芯铝绞线1 00%的断裂张力和100%的导电性。当怀疑钢芯铝绞线的钢芯发生损坏，就可以使用这种接续条；
? 公司还有其它类型的导线修复金具：预绞式据线条、预绞式短护线条、预绞式悬垂线夹及预绞式导线接续条等。

特殊设计一护线接续条

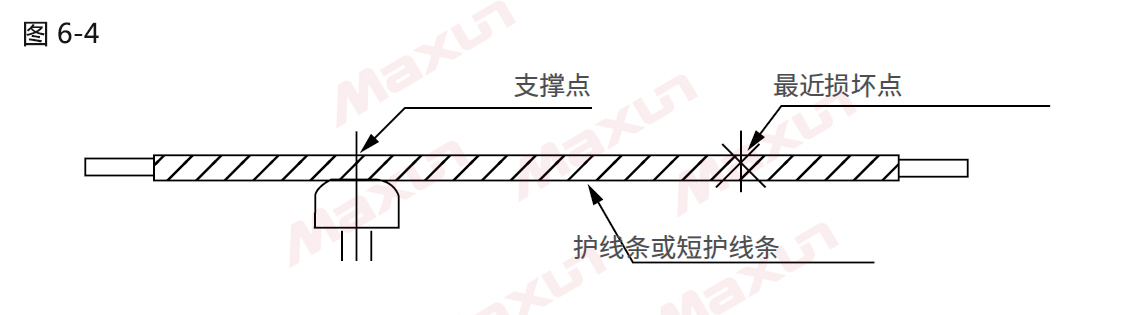

护线接续条综合了护线条和接续条的功能。当导线的损坏点在支撑点和最近损坏点之内。就可以采用这种接续条。护线接续条是根据 用户要求专门设计的。设计的目的是：接续条上的色标和支撑点对齐的时候，伸长段可以覆盖损坏区域。如需要，请向公司咨询( 图6-4)

使用说明

? 无论导线新旧与否，必须将钢芯及铝绞线安装接续条的长度范围内表面彻底打磨，使表面光亮和干净之后，在表面立即涂上一层高质量、与线匹配的导电脂，然后开始安装；
? 当接续条的中点和导线上损坏点对齐安装时，全张力接续条的尾端距离已安装好的预绞式护线条或预绞式短护线条的尾端不能小于152mm。有导线上的损坏点在支撑点或在最近损坏点之外，才可以采用这种接续条，并发挥接续条的上述维修性能( 图6-5)
? 允许在全张力接续条上搭接。．在搭接之前，必须对全张力接续条的表面进行打磨来清除氧化层或胶。然后，在搭接处涂上导电脂；
? 全张力接续条安装后的外径等于导线的外径加上两倍的预绞丝外径；
? 全张力接续条不能重复使用。

表6—7 全张力接续条选型表

DUT763-2001 标准型号	适用导线类型 GB1179-83/GB1179-74			参考线夹长度(mm)			线夹重量 (kg)
				钢芯	填充条	外层	钢芯	填充条	外层
JL_50/8	LGJ	50/8	6/1	508		1372	0.15		0.31
JL_70/10	LGJ	70/10	6/1	406	406	1499	0.06	0.03	0.6
JL_70/40	LGJ	70/40	12/7	740		2240	0.37		1.45
JL_95/15	LGJ	95/15	26/7	508	508	1905	0.12	0.07	0.85
JL_95/20	LGJ	95/20	7/7	510	508	1727	0.11	0.08	0.77
JL_95/55	LGJ	95/55	12/7	790		2500	1.65		0.9
JL_95/0	LGJ	95	28/7	737	737	1880	0.15	0.12	0.83
JL_120/20	LGJ	120/20	26/7	508	508	2057	0.1	0.1	1.09
JL_120/0	LGJ	120	28/7	610	610	2210	0.19	0.1	1.17
JL_150/0	LGJ	150	28/7	635	635	2387	0.19	0.16	1.59
JL_150/20	LGJ	150/20	24/7	508	508	2261	0.1	0.14	1.51
JL_150/25	LGJ	150/25	26/7	635	635	2413	0.19	0.14	1.61
JL_150/35	LGJ	150/35	30/7	686	686	2465	0.29	0.15	1.65
JL_185/25	LGJ	185/25		635	635	2642	0.19	0.23	2.42
JL_185/30	LGJ	185/30	26/7	660	660	2667	0.22	0.22	2.44
JL_185/0	LGJ	185	18/7	686	686	2692	0.29	0.18	2.46
JL_240/25	LGJ	210/25	24/7	635	635	2743	0.19	0.27	2.75
JL_240/0	LGJ	240	28/7	787	787	3226	0.47	0.29	4.52
JL_240/30	LGJ	240/30	24/7	686	686	3073	0.29	0.32	3.7
JL_240/40	LGJ	240/40		737	737	3073	0.34	0.32	3.36
JL_240/0	LGJQ	240	24/7	658	658	3124	0:29	0.32	3.76
JL_300（1）	LGJQ	300(1)	24/7	711	711	3404	0.30	0.38	5.22
JL_300/25	LGJ	300/25	48/7	635	635	3759	0.19	0.40	5.81
JL_300/40	LGJ	300/40	24/7	737	737	3429	0.34	0.40	5.28
JL_300/0	LGJ	300	28/19	1041	1041	3657	0.69	0.59	5.67
JL_400/25	LGJ	400/25	45/7	635	635	4013	0.19	0.53	7.85
JL_400/35	LGJ	400/35	48/7	686	686	4242	0.29	0.52	8.39
JL_400/50	LGJ	400/50	54/7	787	787	4343	0.40	0.57	8.21
JL_400/0	LGJ	400		1168	1168	4216	0.84	0.77	8.21

注：型号中字母与数字意义：J 一接续条：L- 螺旋预绞式；数字- 产品对应导线型号，
/0- 指适用与GB1179-74 书标准的钢芯铝绞线。
