Product introduction

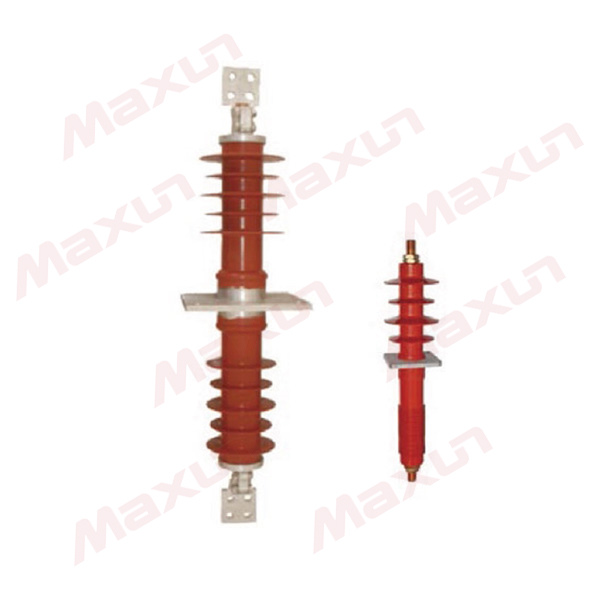

复合干式套管是一种新型的穿墙套管，它的内绝缘采用新型绝缘材料，外绝缘（硅橡胶伞裙）使用高温硫化硅橡胶，具有良好的耐污性能。抗震性能和防爆性能，符合电力部门无油化，小型化的发展趋势，是满足城乡电网改造的新一代高压输变电产品。

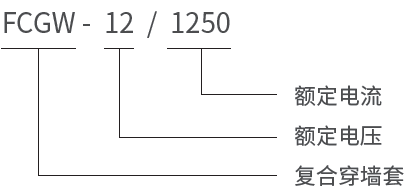

Instructions for ordering
| 规格型号 | 额定电压 (kV) | 额定电流 (A) | 允许弯曲负荷 (N) | 弯曲破坏负荷 (N) | 雷电冲击耐受电压峰值 (kV) | 工频1min 湿耐受电压有效值 (kV) | 介质损耗正切 (%) |
局部方电量最大值 (PC) 1.05Ur
|
| FCGW-12/250~1600 | 12 | 250~1600 | 625 | 1250 | 75 | 30 | - | - |
| FCGW-12/2000~4000 | 12 | 2000~3150 | 625 | 1250 | 75 | 30 | - | - |
| FCGW-24/630~4000 | 24 | 630~3150 | 625 | 1250 | 150 | 60 | - | - |
| FCGW-40.5/630~4000 | 40.5 | 630~3150 | 625 | 1250 | 200 | 80 | - | - |
| FCGW-40.5/630~1600 | 72.5 | 630~1600 | 625 | 1250 | 325 | 147 | ≯0.7 | ≯10 |
| FCGW-126/630~1600 | 126 | 630~1600 | 625 | 1250 | 550 | 230 | ≯0.7 | ≯10 |
| 额定电流 (A) | ||||||||||||
| 100 | 250 | 315 | 400 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 4000 |

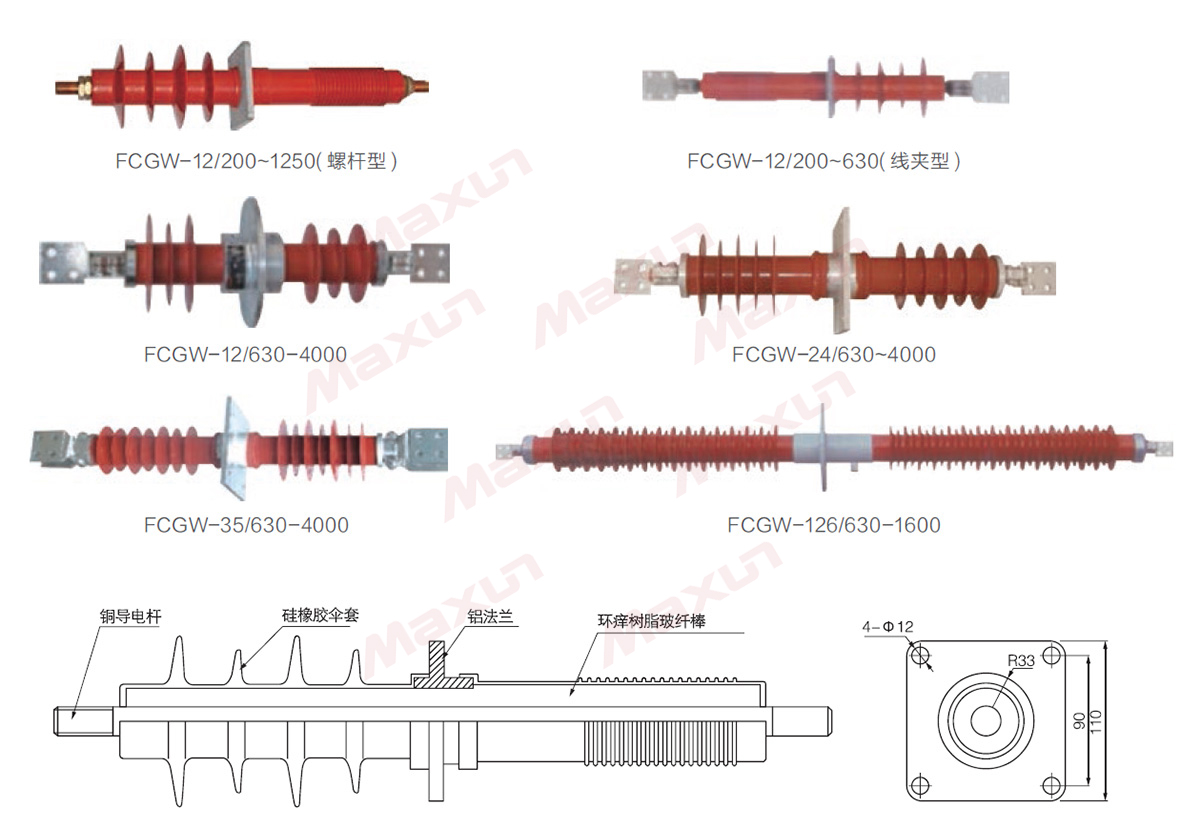

| 规格型号 | 总长度(mm) | 户外绝缘距离(mm) | 户外爬电距离（mm） | 户内绝缘距离(mm) | 户外爬电距离（mm） | 安装孔中心距(mm) | 接线端子孔距(mm) | 接线端子孔数 |
| FCGW-12/250~1600 | 535 | 200 | 380 | 190 | 200 | Φ90 | - | - |
| FCGW-12/2000~4000 | 800 | 200 | 460 | 170 | 370 | Φ205 | 50×50 | 4-Φ18 |
| FCGW-24/630~4000 | 1050 | 300 | 820 | 280 | 600 | Φ205 | 50×50 | 4-Φ18 |
| FCGW-40.5/630~4000 | 1340 | 450 | 1280 | 370 | 820 | Φ205 | 50×50 | 4-Φ18 |
| FCGW-40.5/630~1600 | 2150 | 700 | 2250 | 680 | 1900 | Φ350 | 50×50 | 4-Φ18 |
| FCGW-126/630~1600 | 3100 | 1150 | 3150 | 1100 | 2520 | Φ350 | 50×50 | 4-Φ18 |
